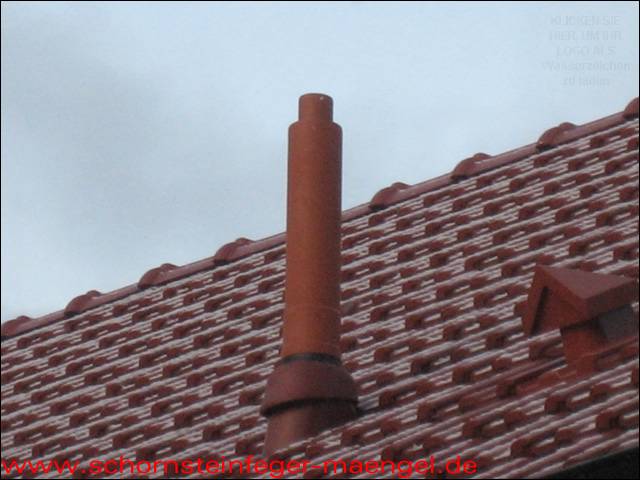

![Abgasleitungen](Abgasleitungen-Dateien/image001.gif)
von Brennwert- und Niedertemperaturanlagen
Großansicht? Einfach auf das ausgewählte Bild klicken und anschließend im
Browser auf zurück!
|

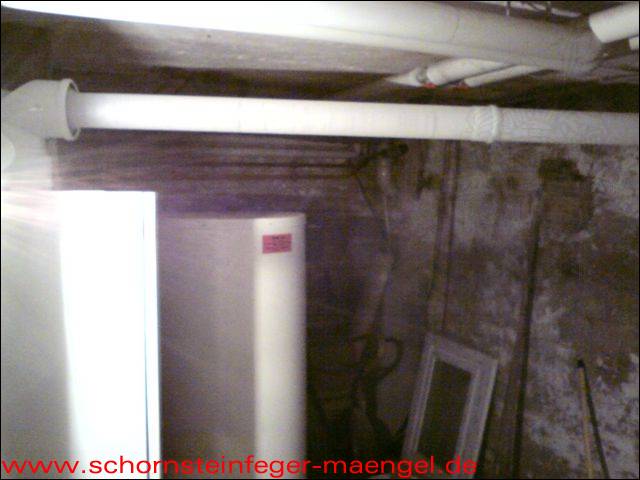

Falsche Installation!
|

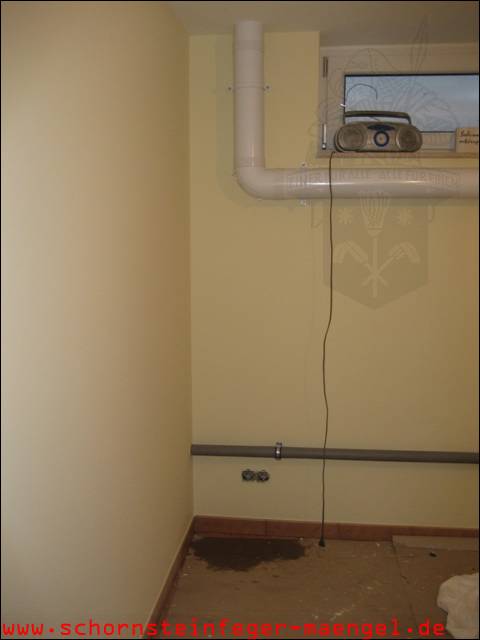

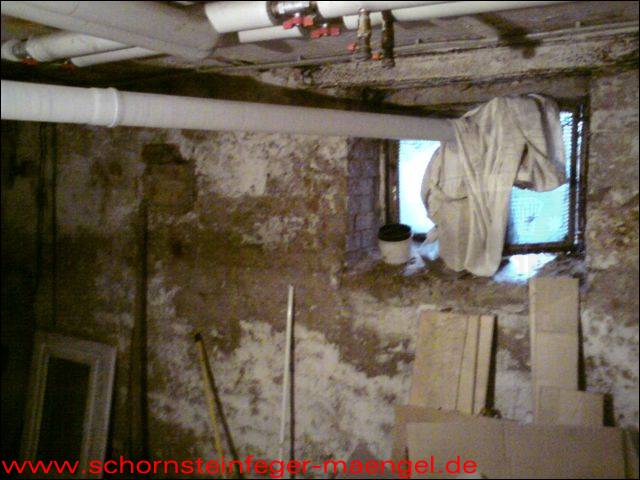

Abgasleitung einfach aus Kellerfenster geführt! |
|

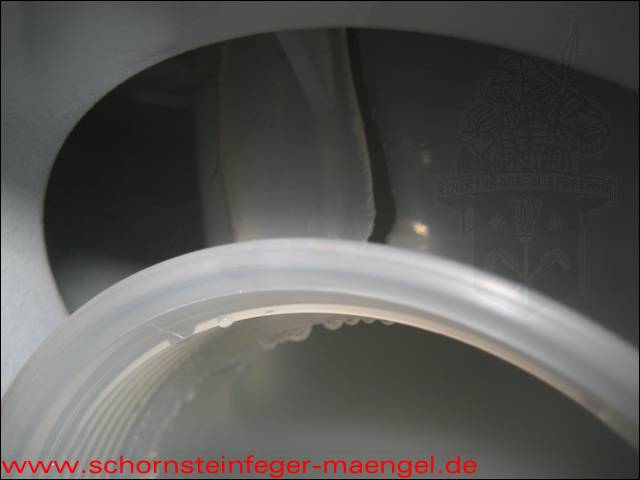

![](photogallery/Abgasleitung/IMG_5504_small.jpg) ![](photogallery/Abgasleitung/IMG_5501_small.jpg) ![](photogallery/Abgasleitung/IMG_5500_small.jpg)

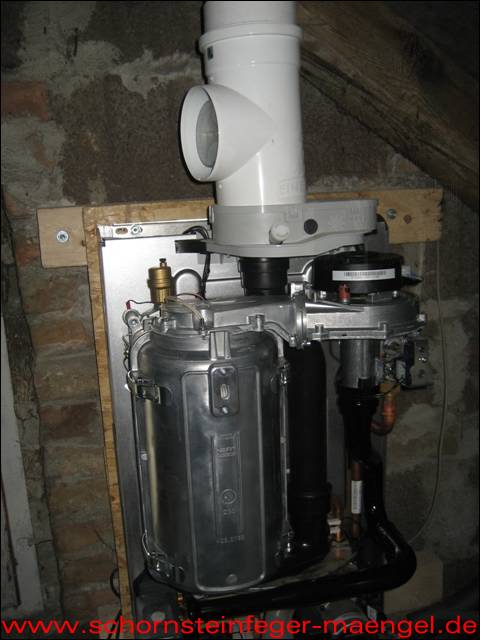

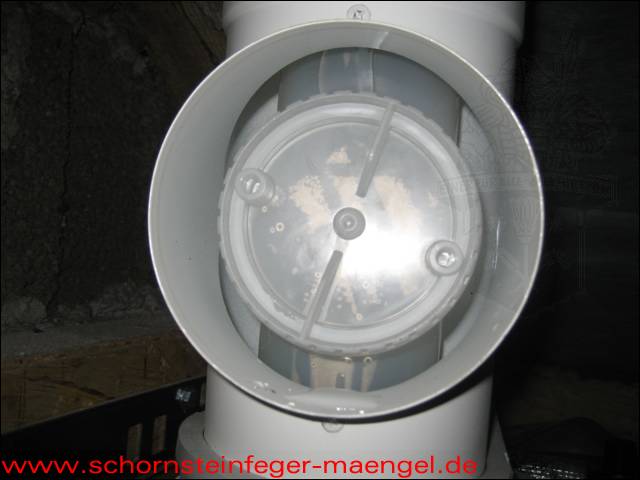

schon bei der Abnahme an der Revisionsöffnung defekt und somit extrem
undicht! |
![](photogallery/Abgasleitung/SDC13695_small.jpg)

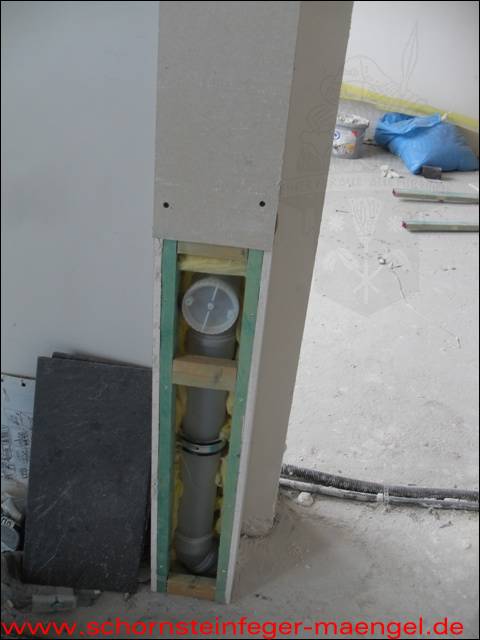

Brandschutz? hier wurde eine Abgasleitung in einem Mehrfamilienhaus entgegen
allen Bestimmungen fahrlässig installiert - Fachfirmen? |
![](photogallery/Abgasleitung/IMG_1153_small.jpg) ![](photogallery/Abgasleitung/IMG_1151_small.jpg) ![](photogallery/Abgasleitung/IMG_1155_small.jpg)

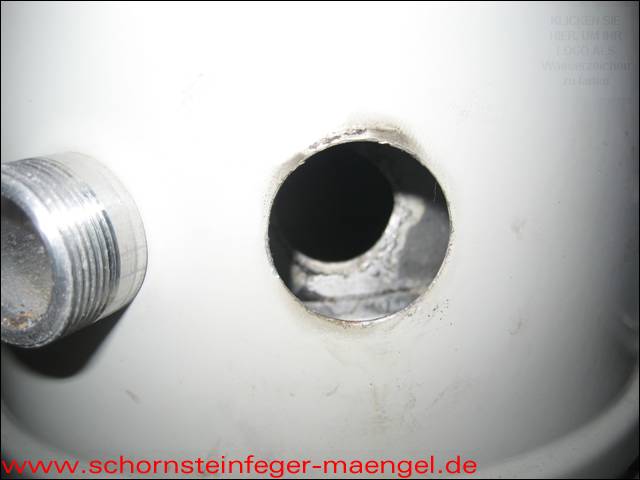

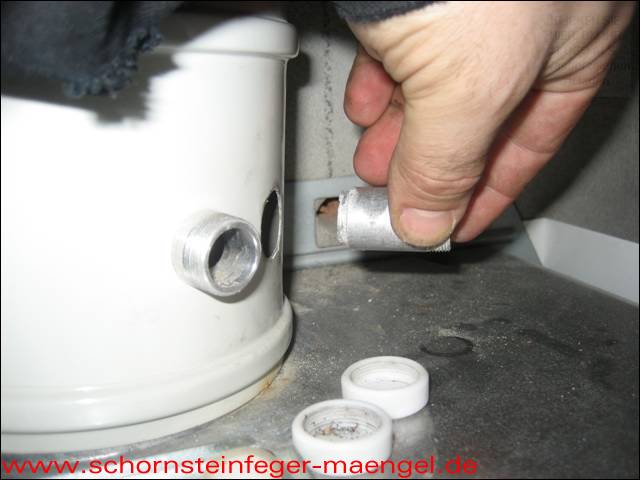

Neu installierte Öl-Brennwertanlage - hier hat der "fachmännische
Installateur" ein Messöffnung in die Überdruck betriebene Abgasleitung
fahrlässig gebohrt! Vergiftungsgefahr, da aus diesem Loch massiv Abgase
austreten! |

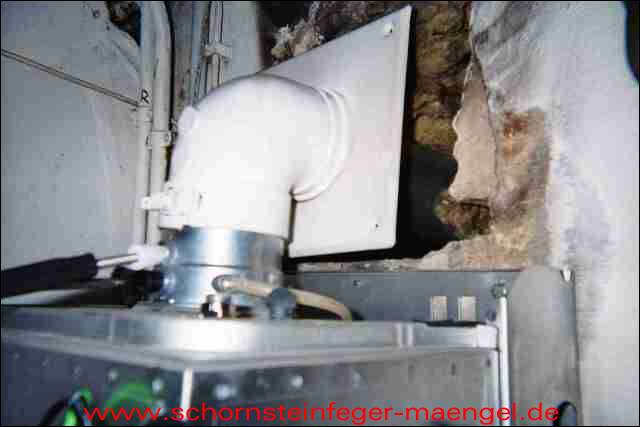

Vom Dachdecker "fahrlässig" abgedeckte Abgasleitung! |
![](photogallery/Abgasleitung/MS-109_small.jpg) ![](photogallery/Abgasleitung/MS-108_small.jpg) |

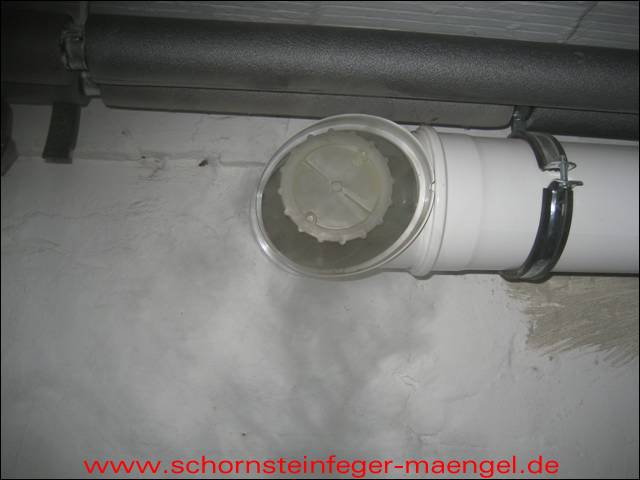

![](photogallery/Abgasleitung/IMG_3016_small.jpg)

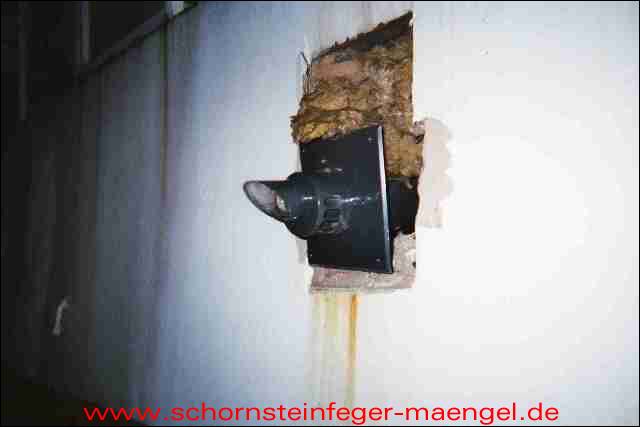

undichte Schornsteingruppe mit benachbarten Kachelofen - Rauchgas im
Ringspalt |

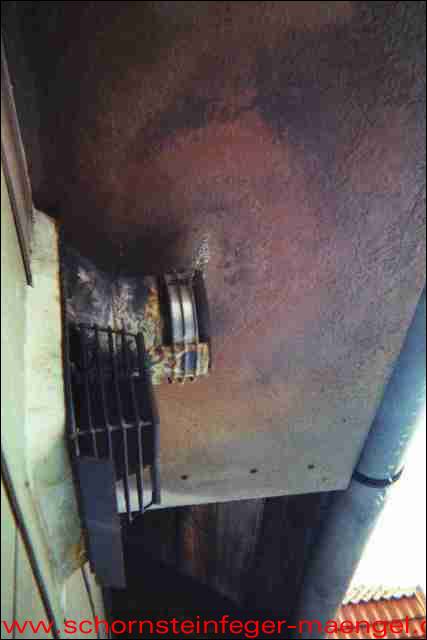

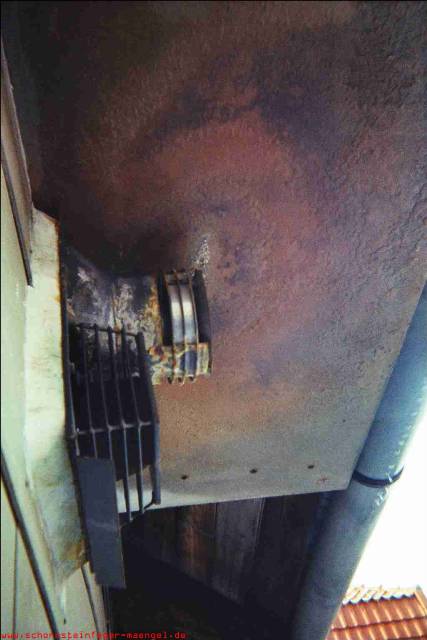

![](photogallery/Abgasleitung/MS-103_small.jpg) |

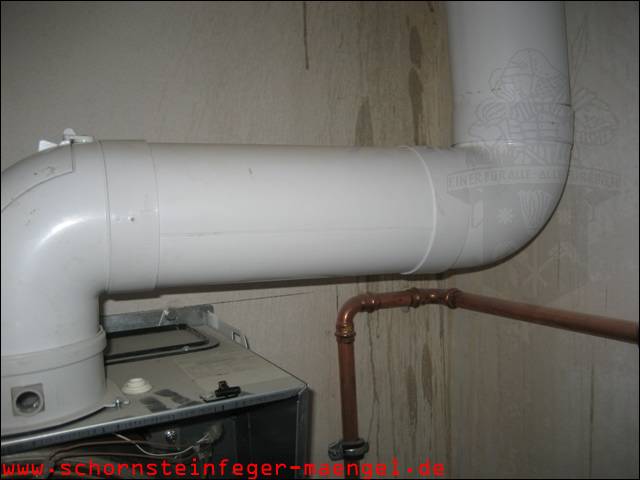

![](photogallery/Abgasleitung/IMG_9022_small.jpg) ![](photogallery/Abgasleitung/IMG_9026_small.jpg) ![](photogallery/Abgasleitung/IMG_9023_small.jpg)

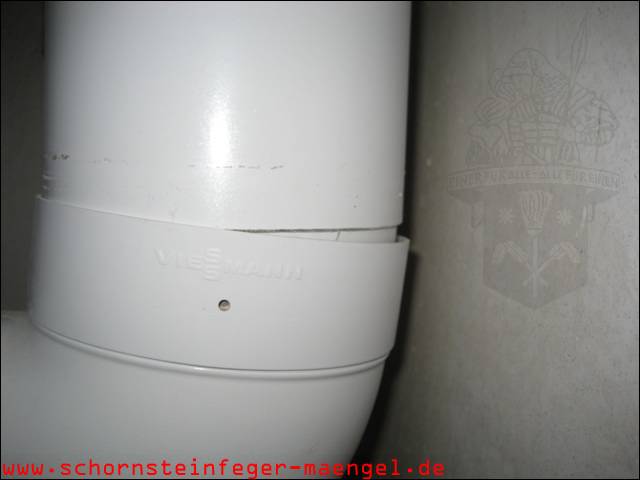

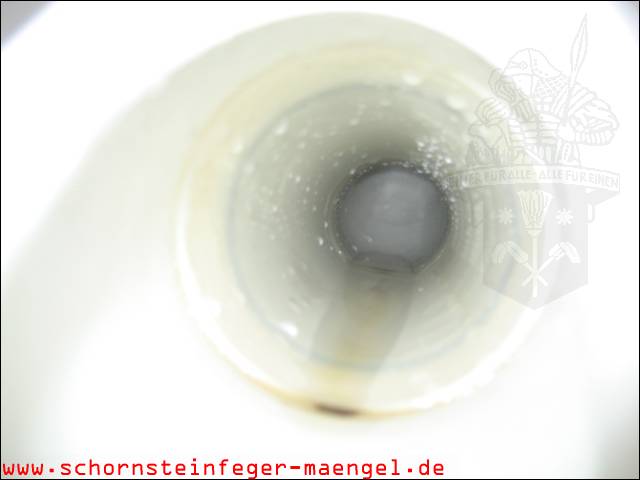

Gefälle nicht berücksichtigt! |

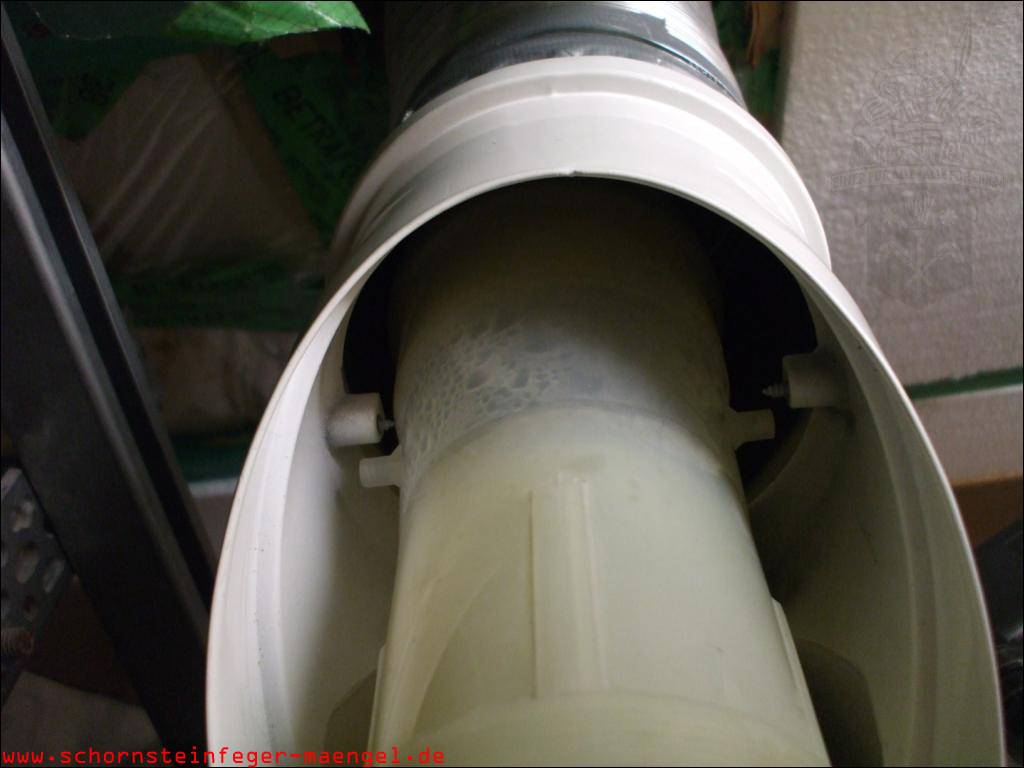

![](photogallery/Abgasleitung/DSCF0149_small.jpg)

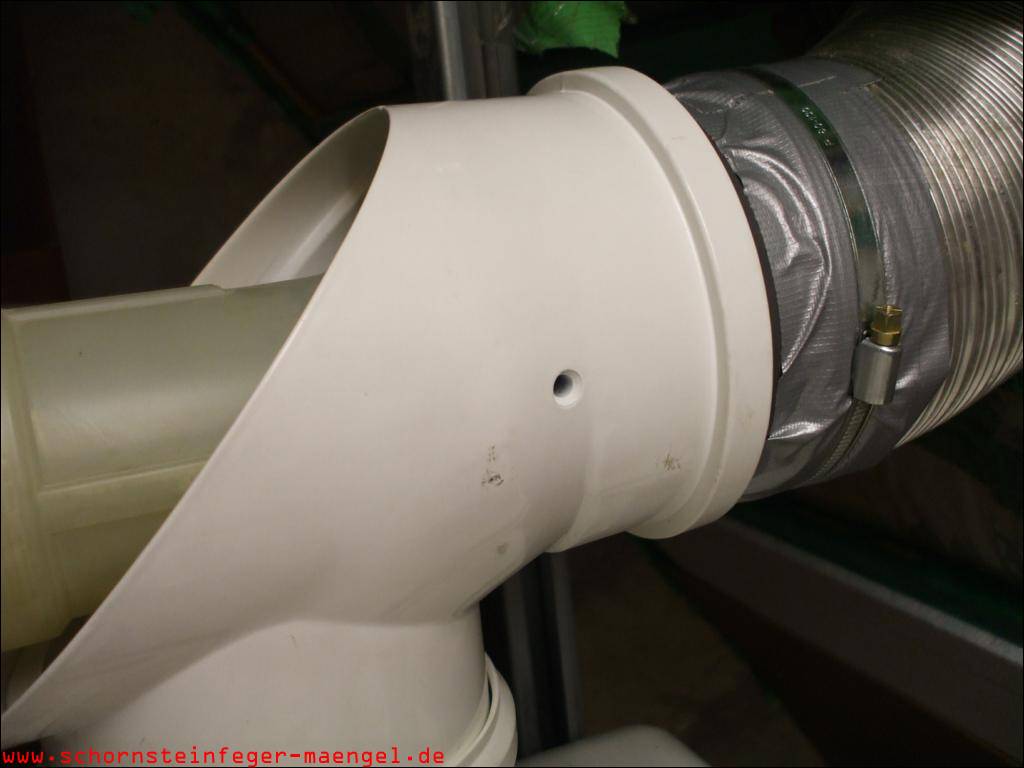

Abstandshalter nicht in Führung geschraubt! |
![](photogallery/Abgasleitung/Bild010_small.jpg) ![](photogallery/Abgasleitung/Bild039_small.jpg)

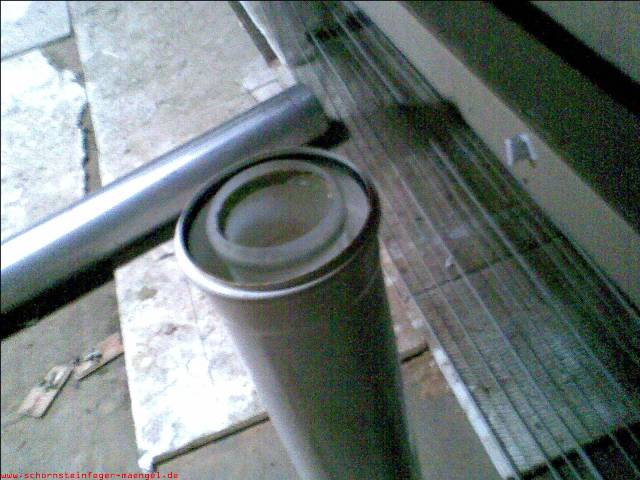

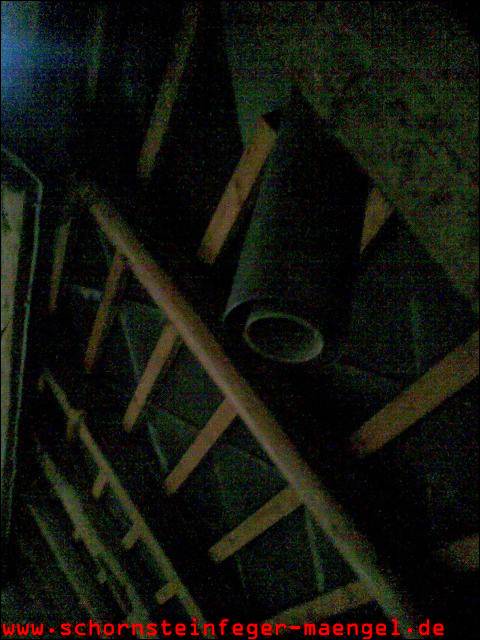

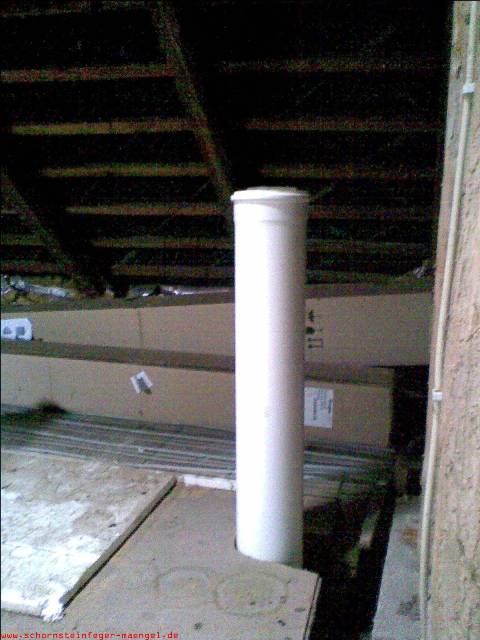

Abgasleitung im Boden auseinander gerutscht! |

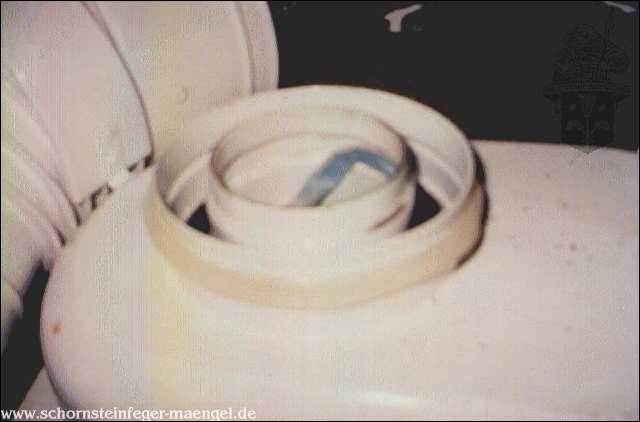

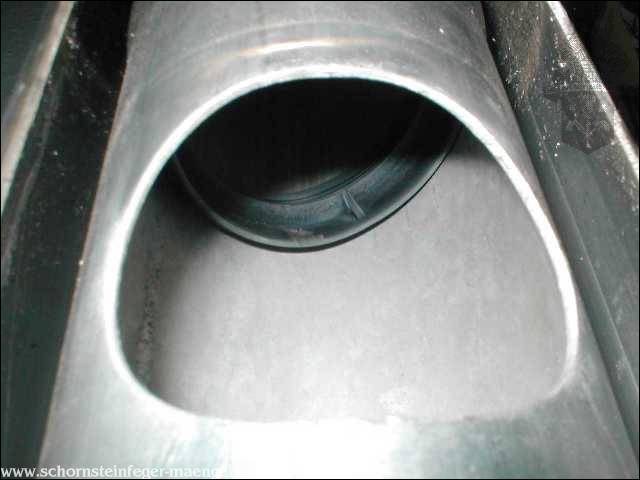

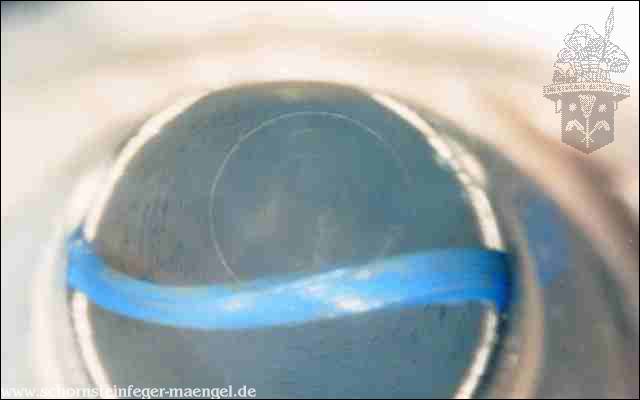

Dichtung in Abgasleitung verschoben! |

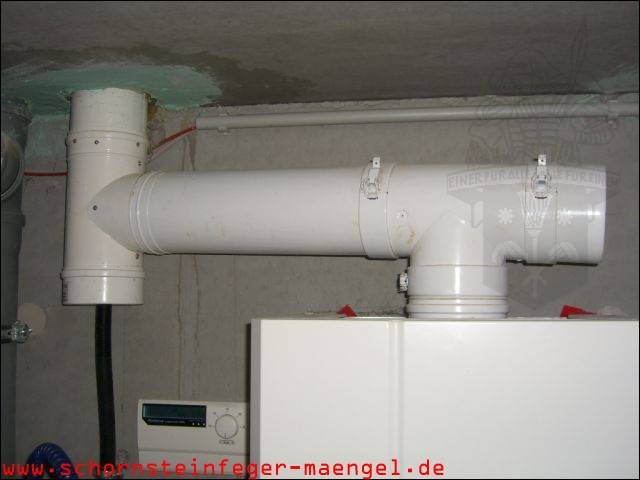

![](photogallery/Abgasleitung/CIMG1886_small.jpg) ![](photogallery/Abgasleitung/CIMG1889_small.jpg) ![](photogallery/Abgasleitung/CIMG1891_small.jpg)

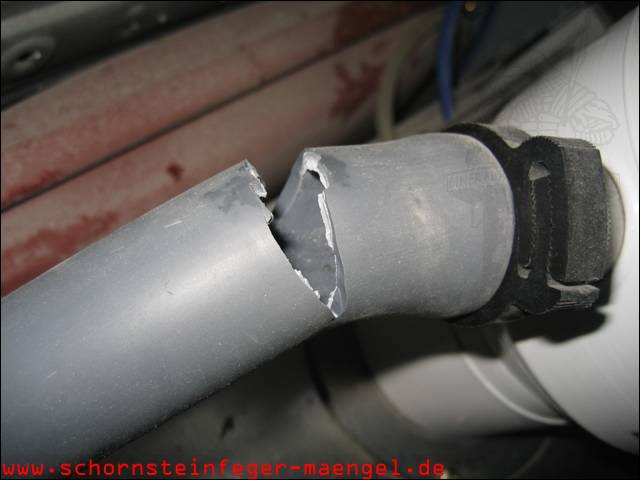

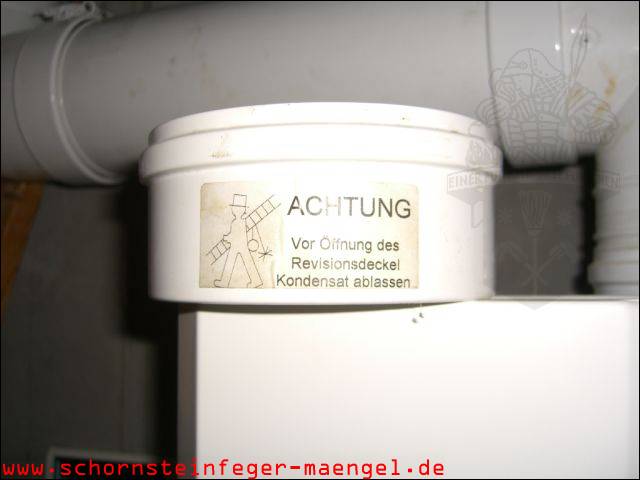

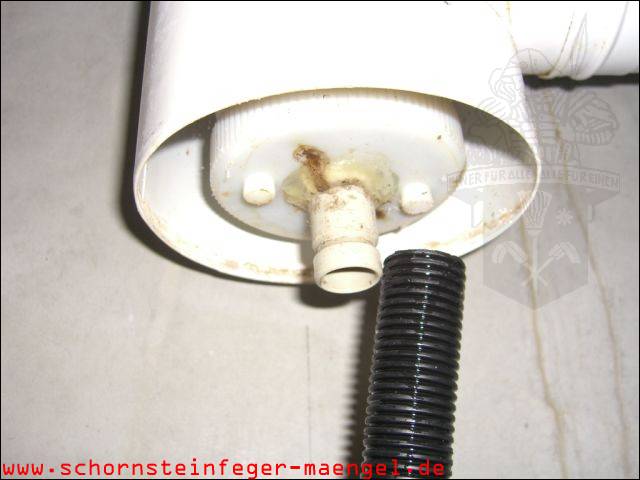

nicht gewünschte Installation, da anfallendes Kondensat nicht ablaufen
kann und mit der Zeit die Dichtungen verschlissen sein werden! |
![](photogallery/Abgasleitung/IMG_8719_small.jpg) ![](photogallery/Abgasleitung/IMG_8720_small.jpg)

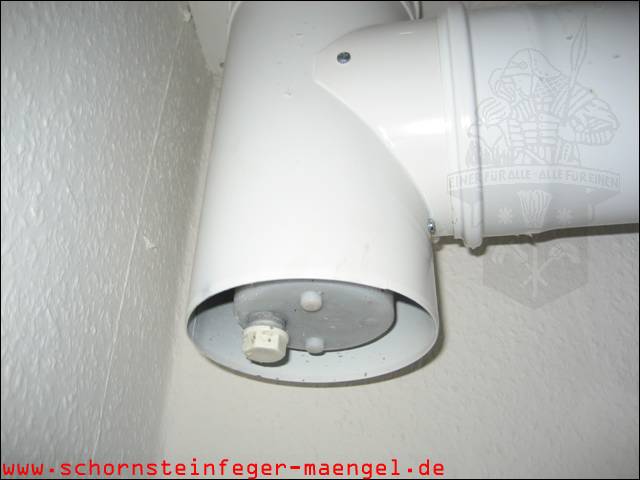

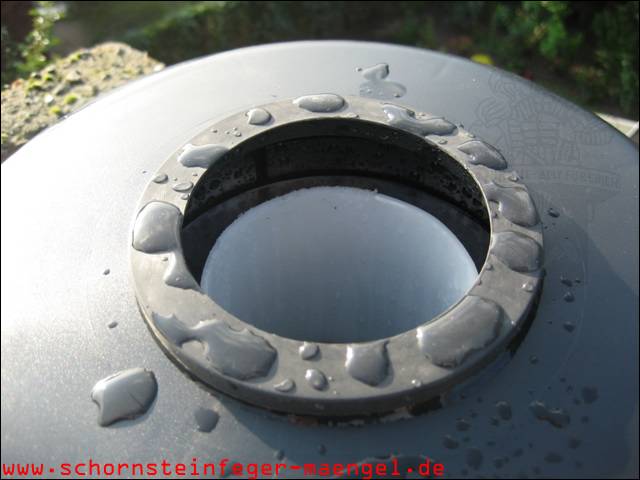

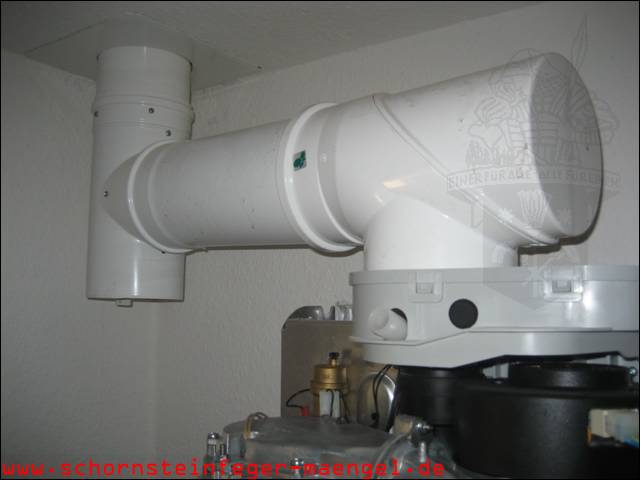

nicht gewünschte Installation, da anfallendes Kondensat nicht ablaufen kann
und mit der Zeit die Dichtungen verschlissen sein werden! |
![](photogallery/Abgasleitung/a009_small.jpg) ![](photogallery/Abgasleitung/a010_small.jpg)

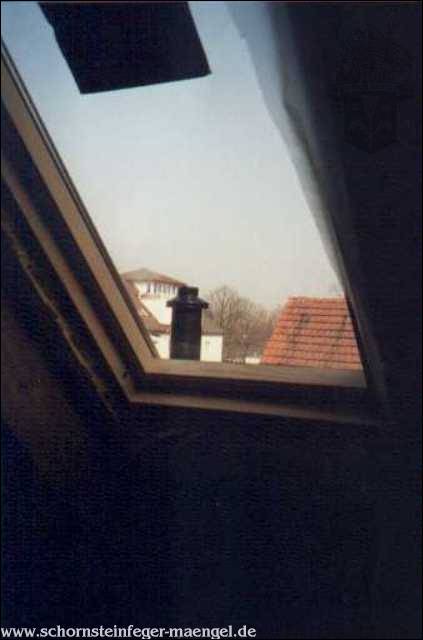

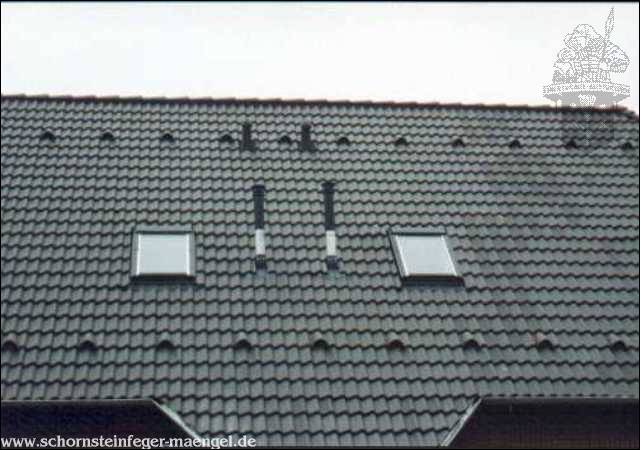

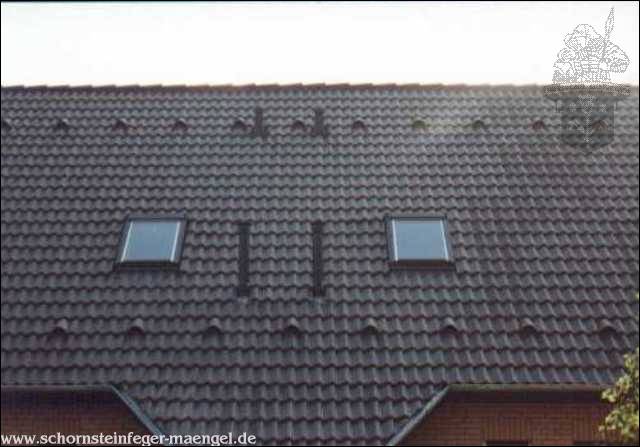

vor und nach dem Umbau - Abgase könnten ungehindert ins geöffnete
Badfenster eindringen |

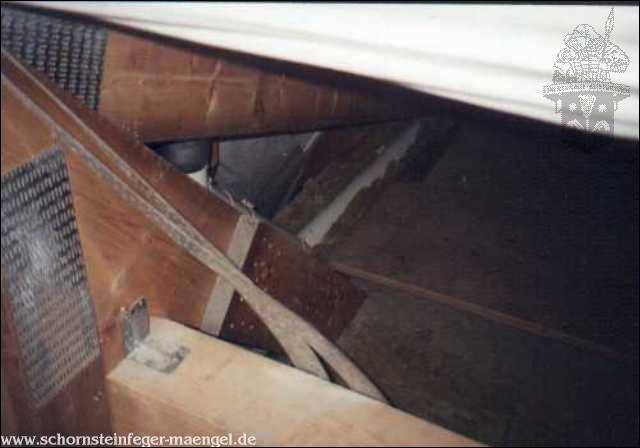

im 2. T-Stück sammelt sich zuviel Kondensat an! |
![](photogallery/Abgasleitung/a011_small.jpg) ![](photogallery/Abgasleitung/a012_small.jpg)

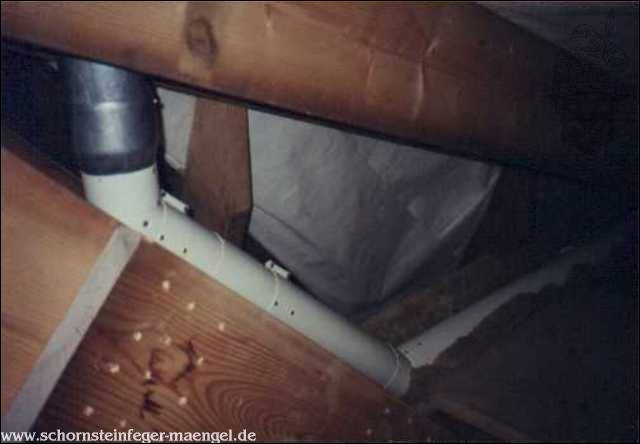

unzugängliche waagerecht verlegte Abgasleitung - irgendwann wird diese
Undicht werden! |
![](photogallery/Abgasleitung/a003_small.jpg) ![](photogallery/Abgasleitung/a004_small.jpg)

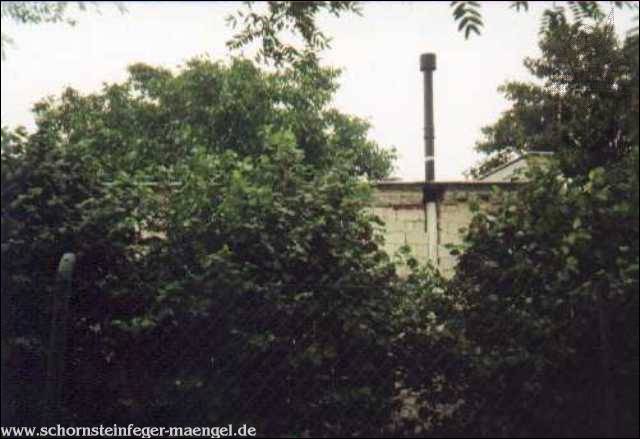

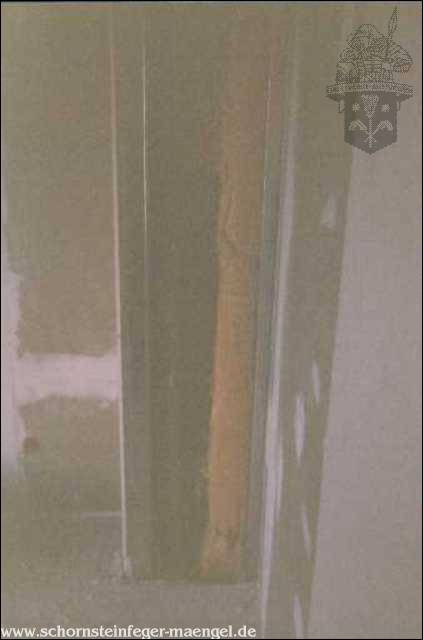

Nicht zulässige Installation! |
|
![](photogallery/Abgasleitung/a005_small.jpg) ![](photogallery/Abgasleitung/a006_small.jpg)

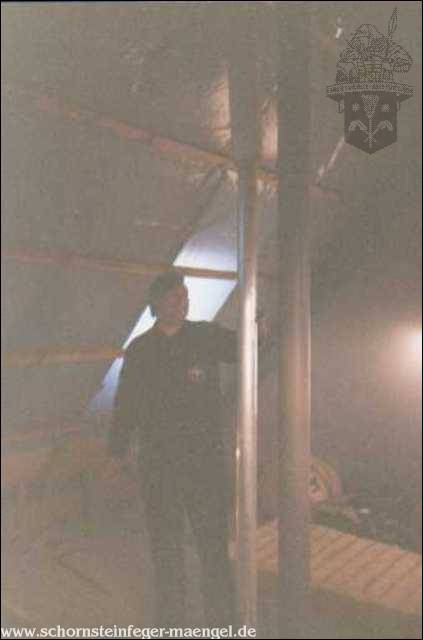

frei ohne doppelwandiges Rohr verlegt! |
|

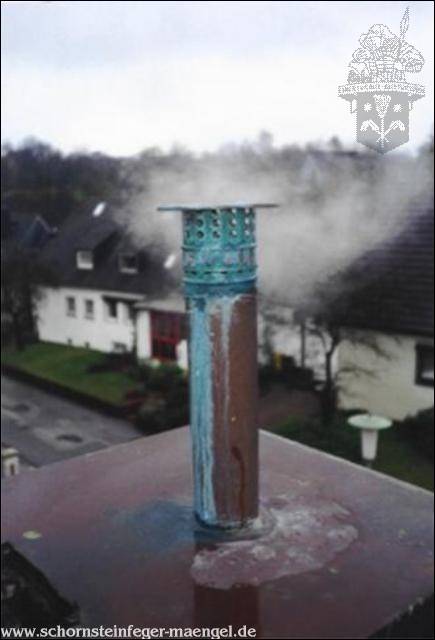

![](photogallery/Abgasleitung/a056_small.jpg) ![](photogallery/Abgasleitung/a141_small.jpg) ![](photogallery/Abgasleitung/a137_small.jpg) ![](photogallery/Abgasleitung/a025_small.jpg) ![](photogallery/Abgasleitung/a023_small.jpg)

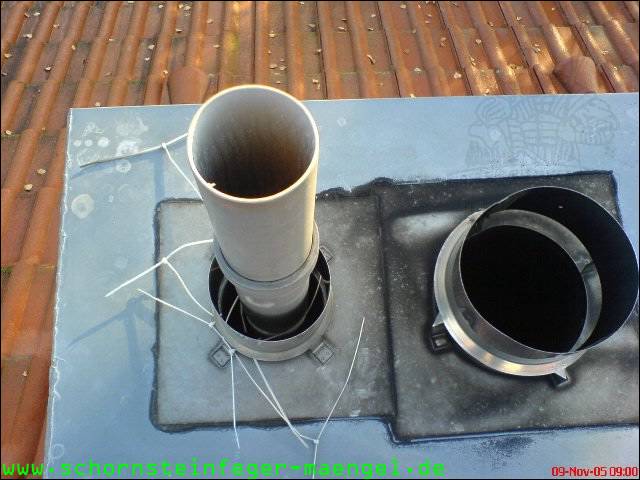

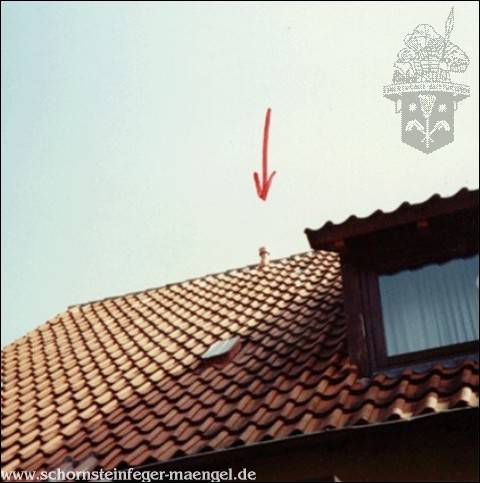

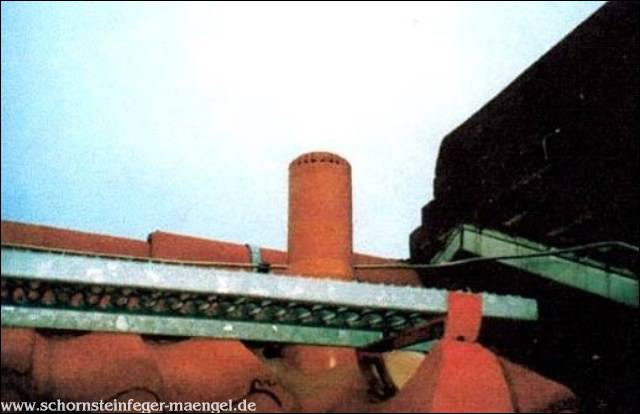

unzulässige Mündungselemente |
![](photogallery/Abgasleitung/a045_small.jpg) ![](photogallery/Abgasleitung/a117_small.jpg) ![](photogallery/Abgasleitung/a148_small.jpg) ![](photogallery/Abgasleitung/a195_small.jpg) ![](photogallery/Abgasleitung/a149_small.jpg)

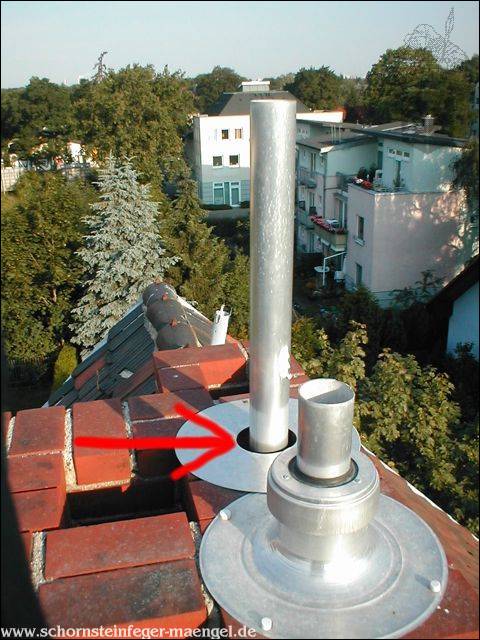

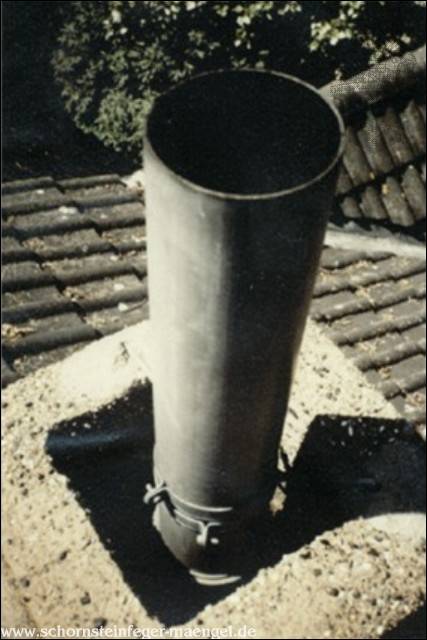

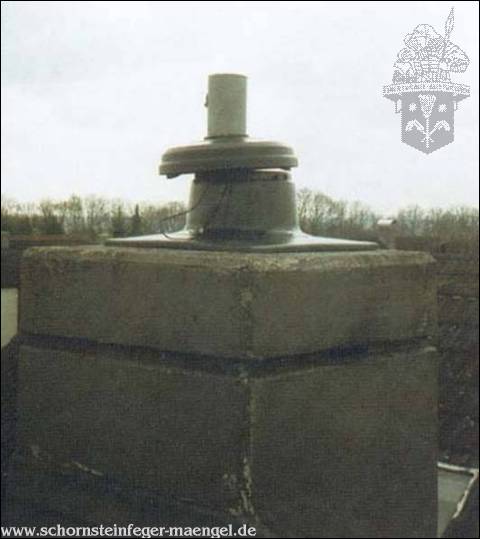

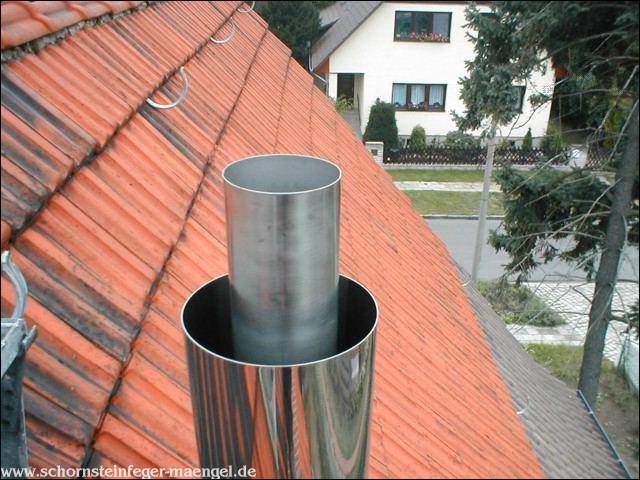

Abwässerung (Schutz vor Regen- oder Schmelzwasser) fehlt! |
![](photogallery/Abgasleitung/a007_small.jpg) ![](photogallery/Abgasleitung/a008_small.jpg) ![](photogallery/Abgasleitung/a037_small.jpg) ![](photogallery/Abgasleitung/a038_small.jpg) ![](photogallery/Abgasleitung/a039_small.jpg)

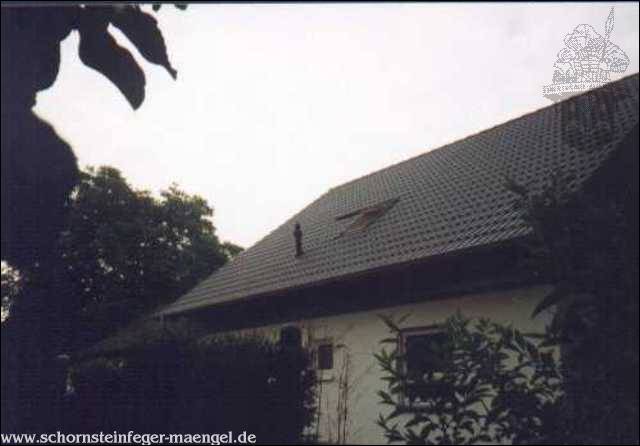

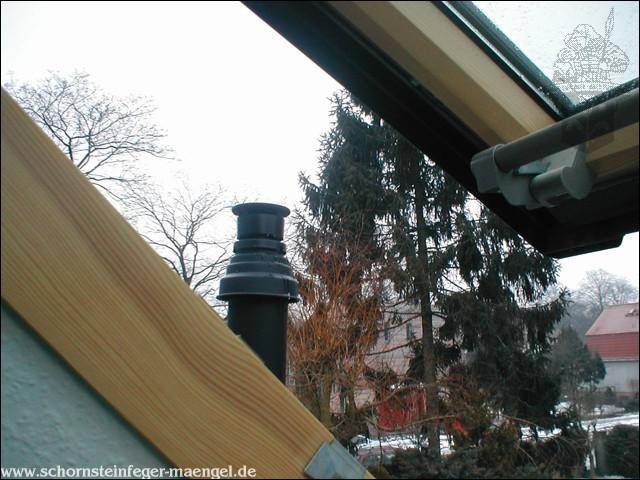

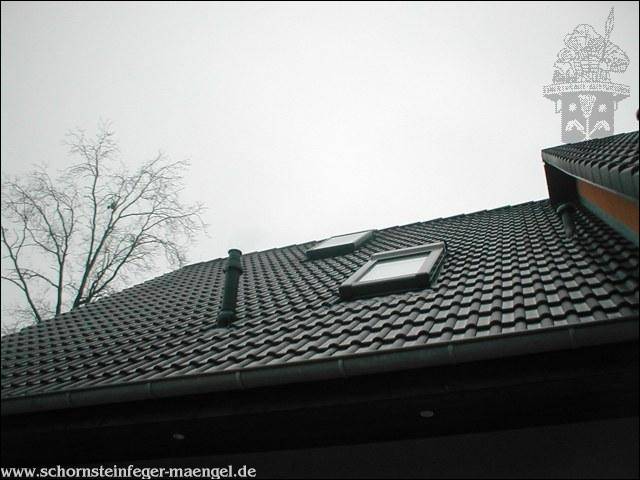

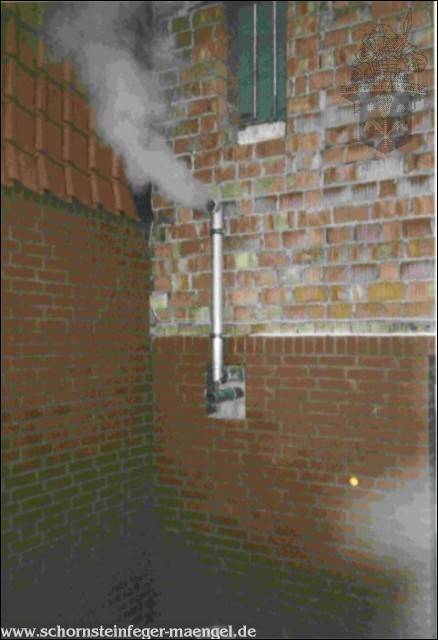

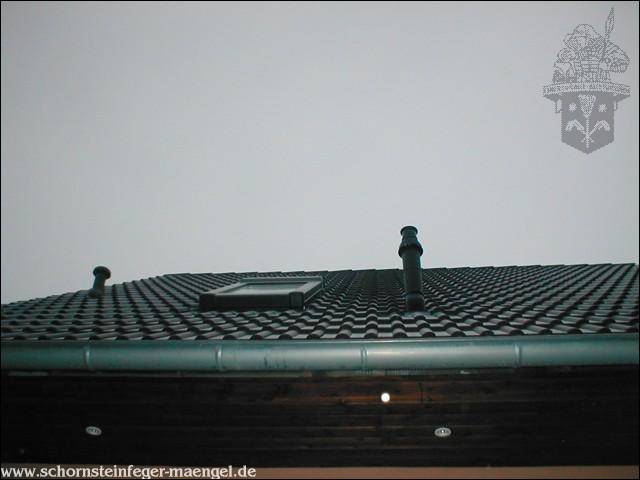

zu nah an Fenstern - Abgase können ungehindert eindringen! |
![](photogallery/Abgasleitung/a069_small.jpg)

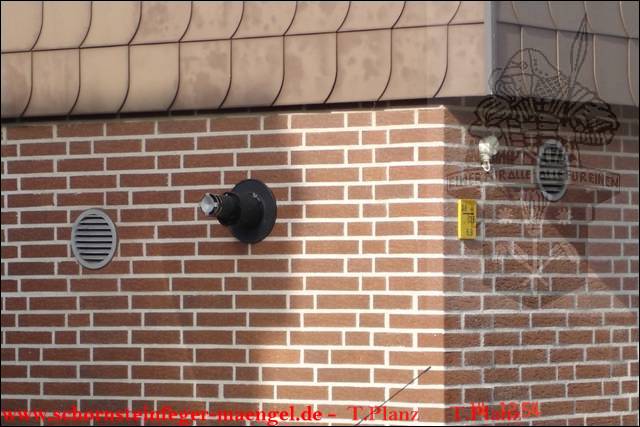

unzulässige Ecklage und Einfrierungsgefahr, da nicht doppelwandig |

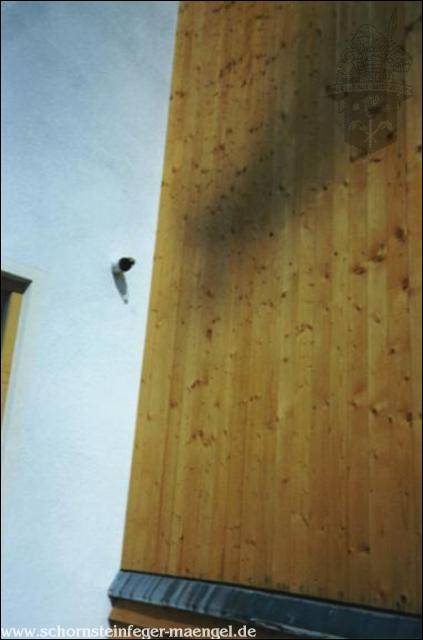

unzulässige Ecklage und zu dicht am Holz |

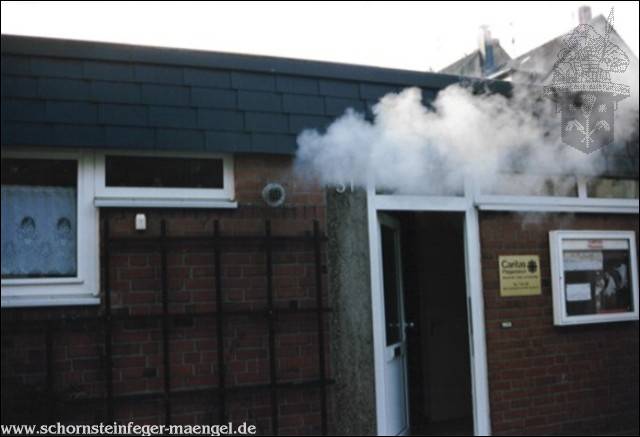

![](photogallery/Abgasleitung/a073_small.jpg)
direkt im Eingangsbereich |
unzulässiges
Abgasrohr ohne Abstände eingebaut |

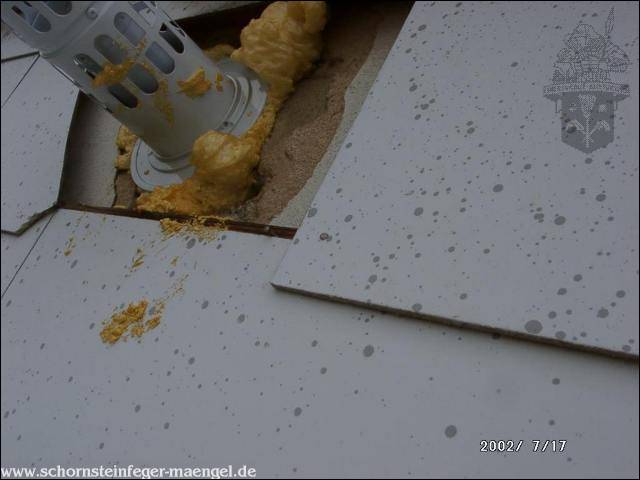

![](photogallery/Abgasleitung/a070_small.jpg)
zu nah an der Hauswand und mit brennbaren Bauschaum abgedichtet |

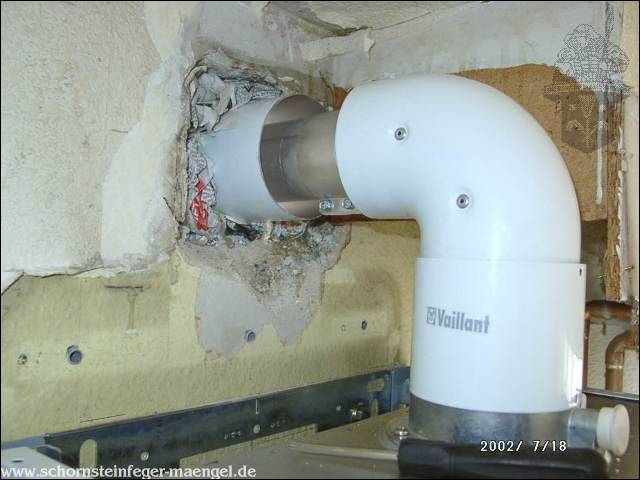

Mit
Zeitung "abgedichtet" |
![](photogallery/Abgasleitung/a076_small.jpg)

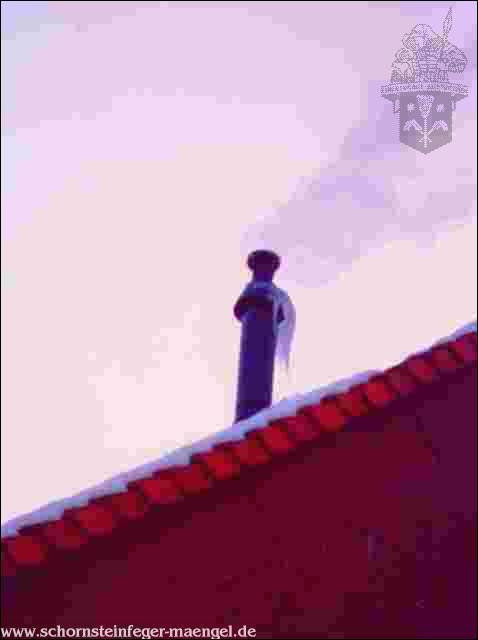

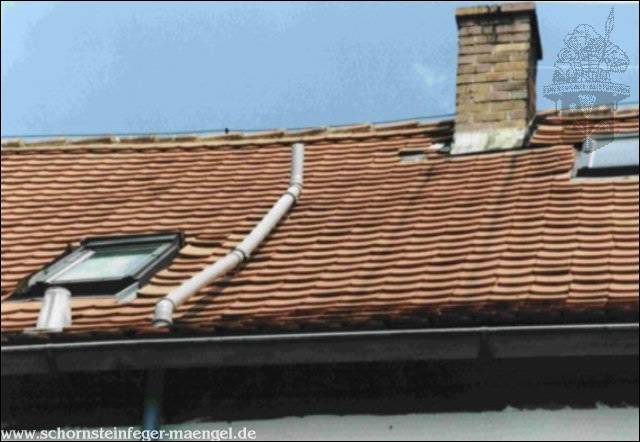

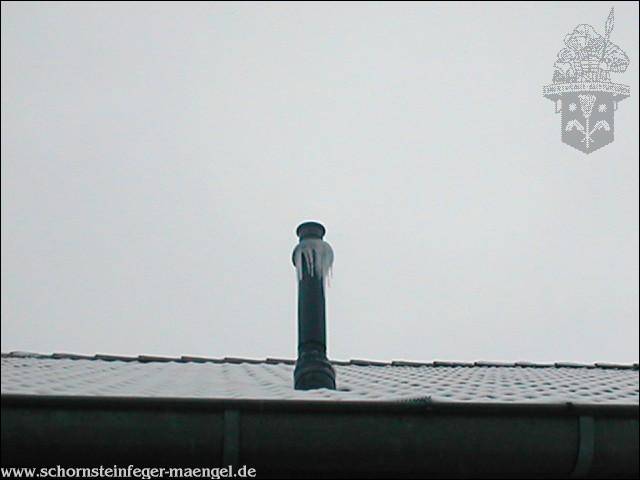

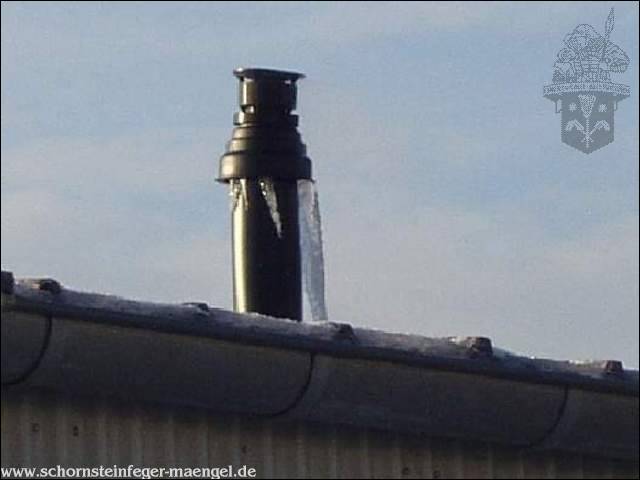

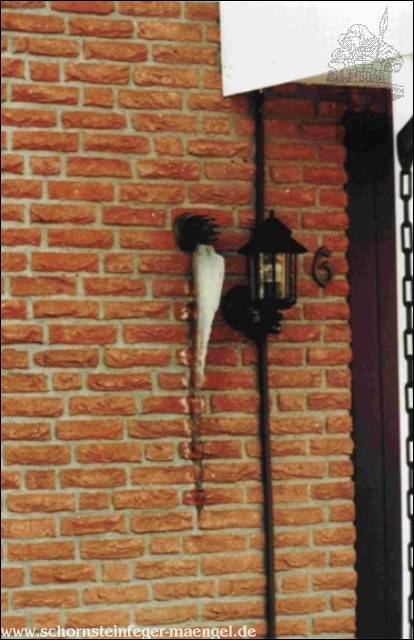

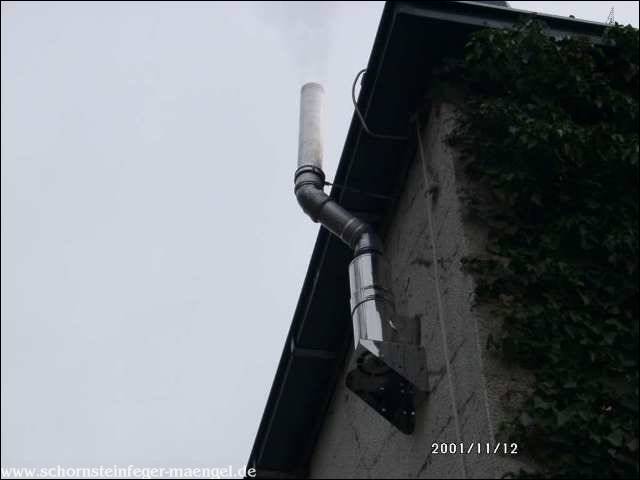

Einfrierung vorprogrammiert |

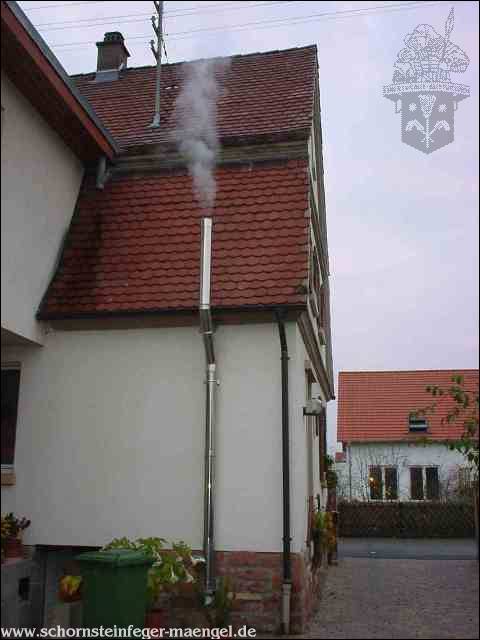

![](photogallery/Abgasleitung/a078_small.jpg)
doppelwandige Installation erforderlich |
im begehbaren Bereich und zugefroren |
![](photogallery/Abgasleitung/a063_small.jpg)

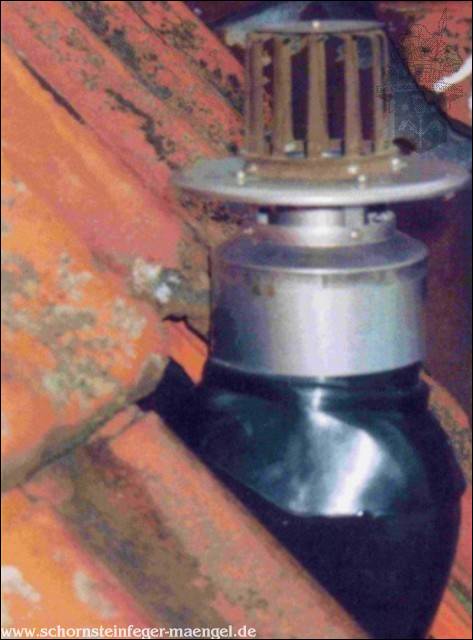

40 cm zur Dachhaut erforderlich |
![](photogallery/Abgasleitung/a031_small.jpg)
Schächte untereinander verbunden, da nicht zugemauert |

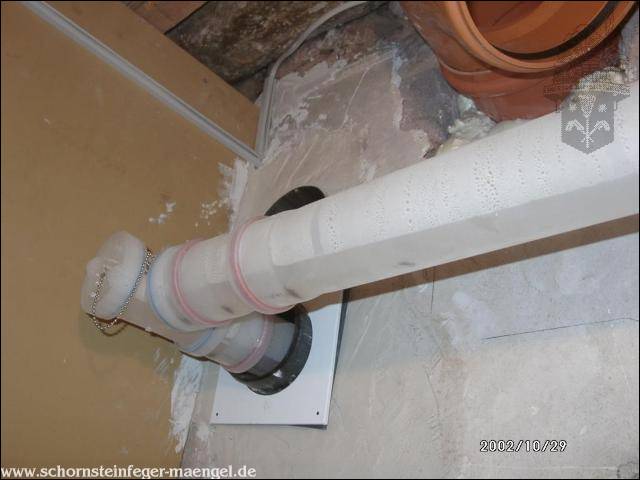

![](photogallery/Abgasleitung/a080_small.jpg)
Kondensat kann nicht ablaufen, da Gefälle nicht stimmt |
![](photogallery/Abgasleitung/a068_small.jpg)

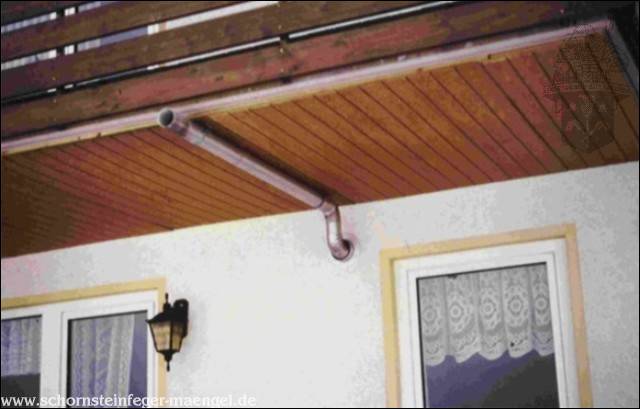

zu dicht am Holz! |
![](photogallery/Abgasleitung/a097_small.jpg)

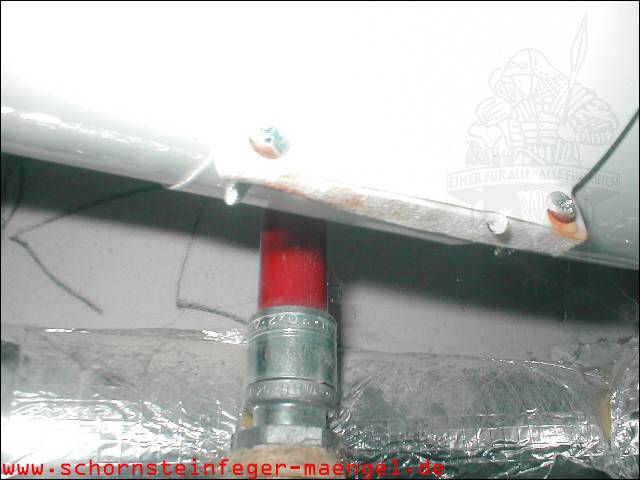

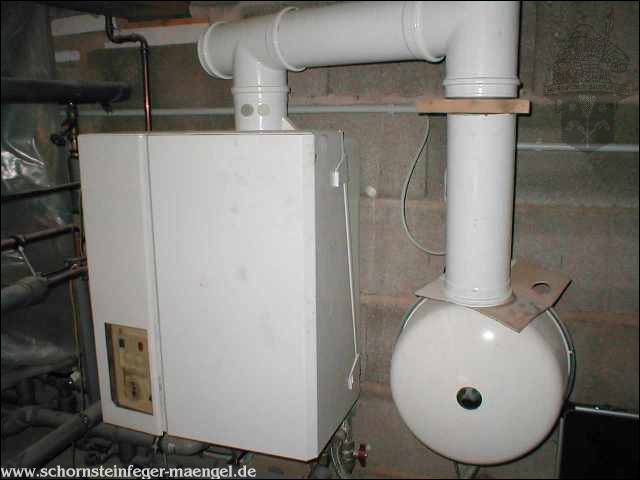

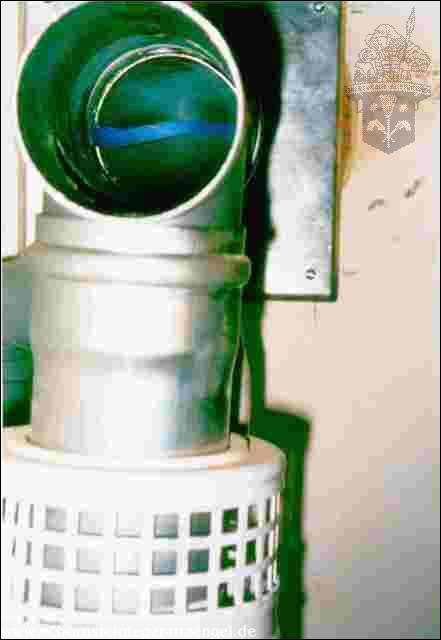

Ausdehnungsgefäß als Stütze für Abgasleitung |
Abgasrohr
muss doppelwandig geführt sein |
![](photogallery/Abgasleitung/a028_small.jpg)

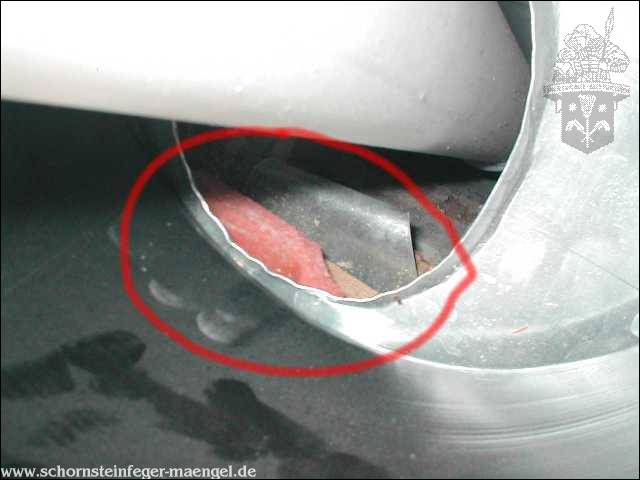

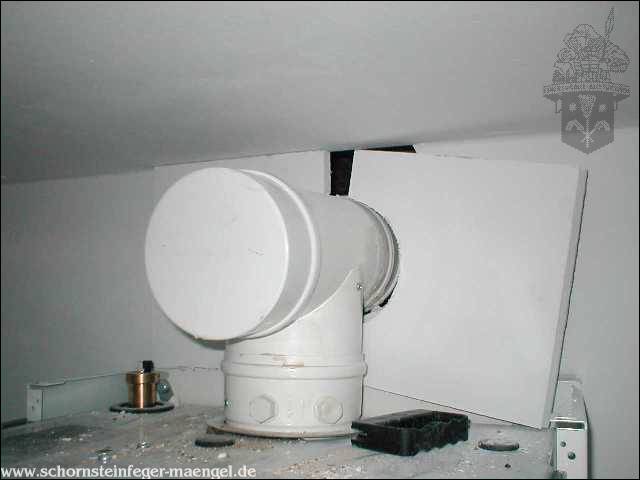

Anschluss undicht |
![](photogallery/Abgasleitung/a029_small.jpg) ![](photogallery/Abgasleitung/a030_small.jpg)

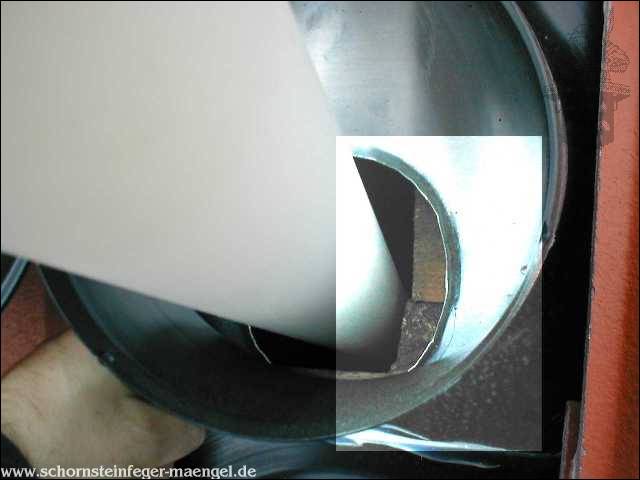

Holz im Brandschutzschacht |
![](photogallery/Abgasleitung/a071_small.jpg) ![](photogallery/Abgasleitung/a077_small.jpg) ![](photogallery/Abgasleitung/a060_small.jpg)

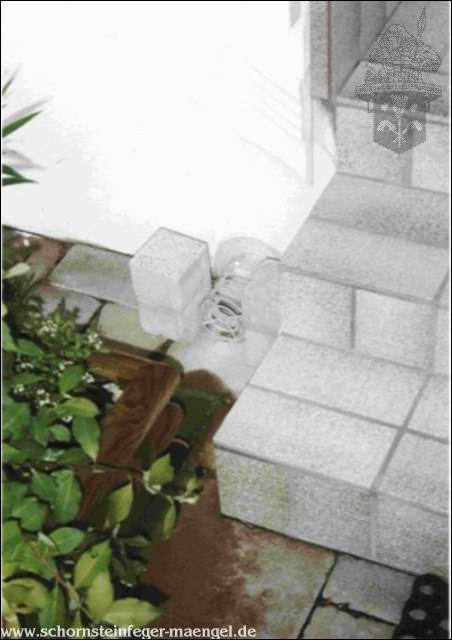

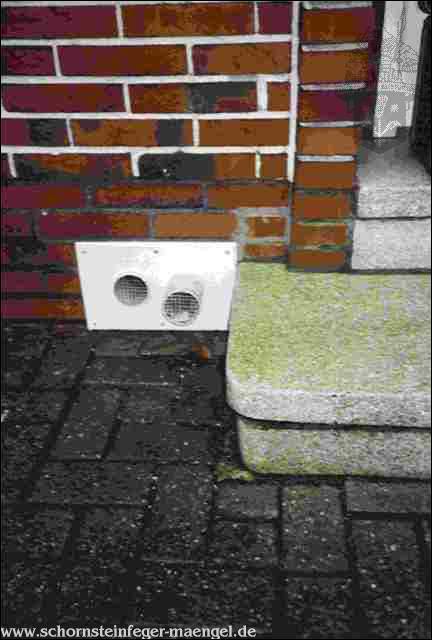

zu nah am Erdboden > 2m Geländeoberfläche ist Vorschrift |

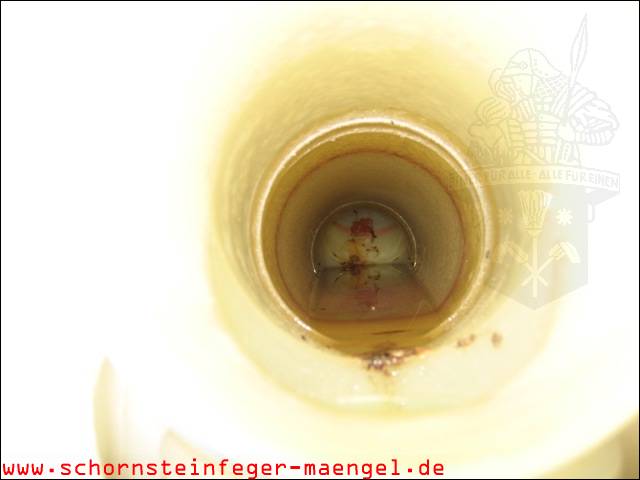

Kondensat
steht in der Abgasleitung, da das Gefälle der Abgasleitung nicht in Richtung
Feuerstätte gebaut! |
![](photogallery/Abgasleitung/a121_small.jpg) ![](photogallery/Abgasleitung/a122_small.jpg)

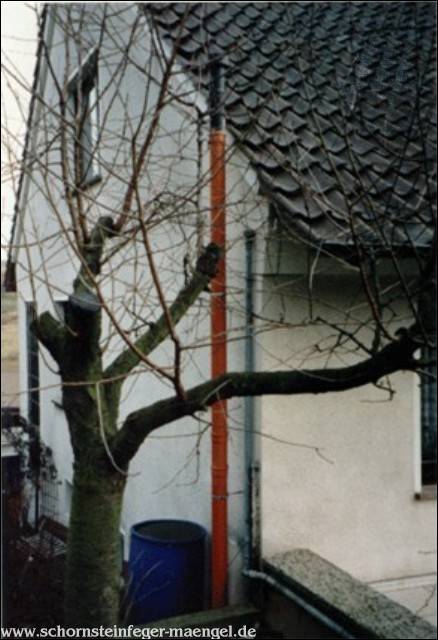

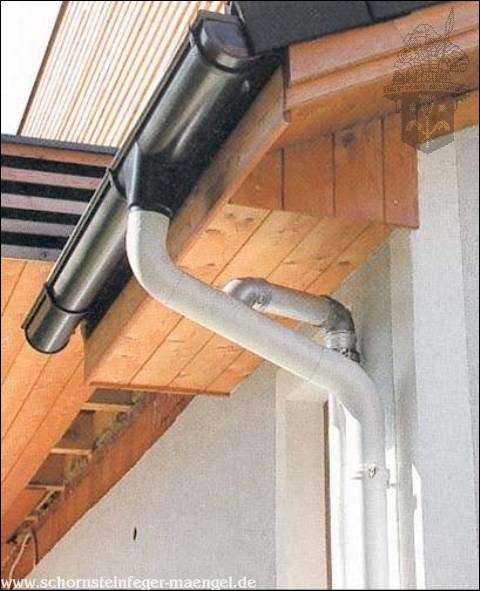

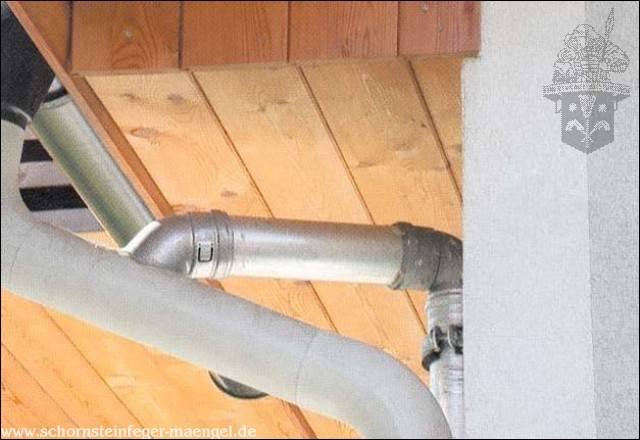

Anschluss an eine "Regenrinne"!!! |
![](photogallery/Abgasleitung/a160_small.jpg)

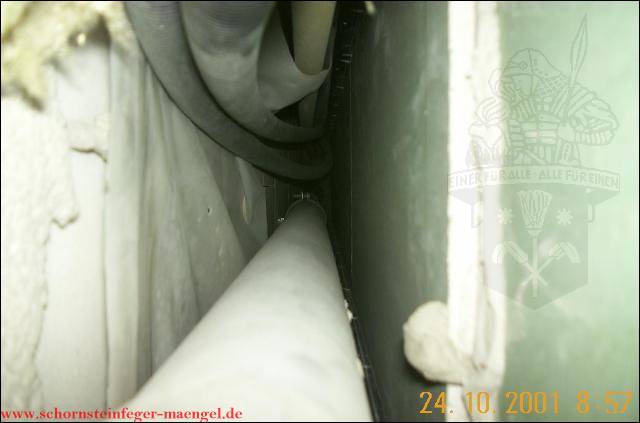

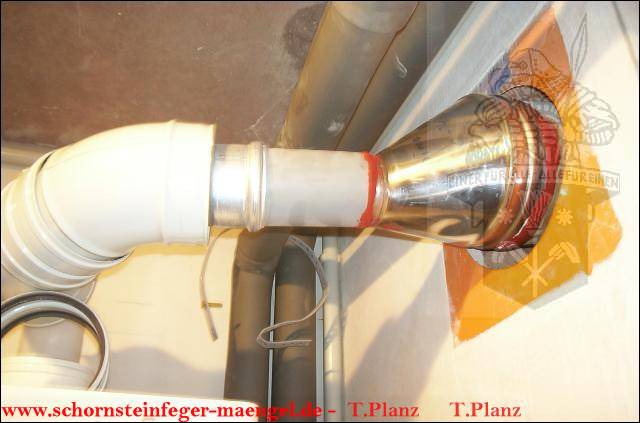

einwandige Abgasleitung im gemeinsamen Schacht verlegt! |
![](photogallery/Abgasleitung/a165_small.jpg) ![](photogallery/Abgasleitung/a174_small.jpg)

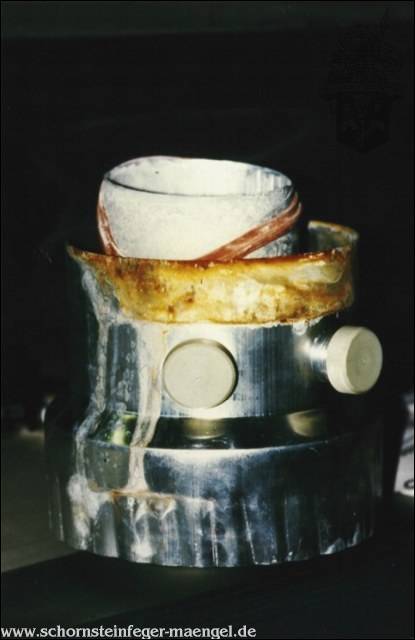

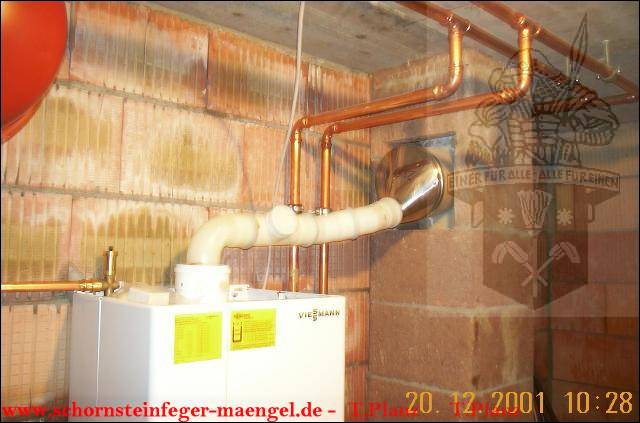

"Kunst am Bau" - zusammengestückelte mit Silikon abgedichtete, falsch
angeschlossene Abgasleitungen! |
Kondensat würde sich so sammeln, dass die Abgasleitung bald verstopft wäre |

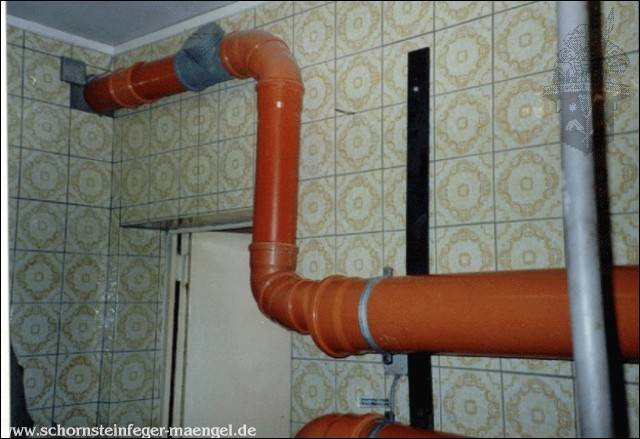

![](photogallery/Abgasleitung/a128_small.jpg) ![](photogallery/Abgasleitung/a123_small.jpg)

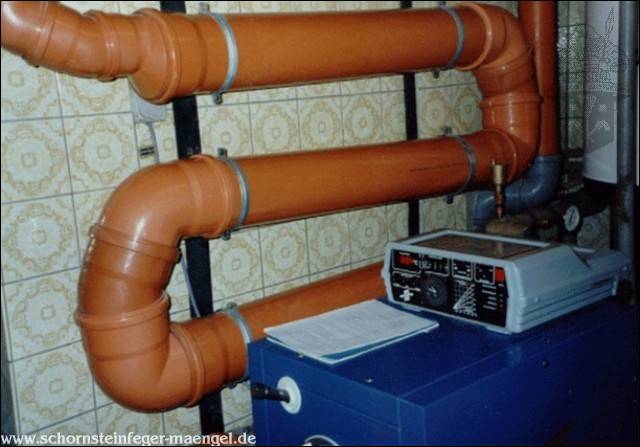

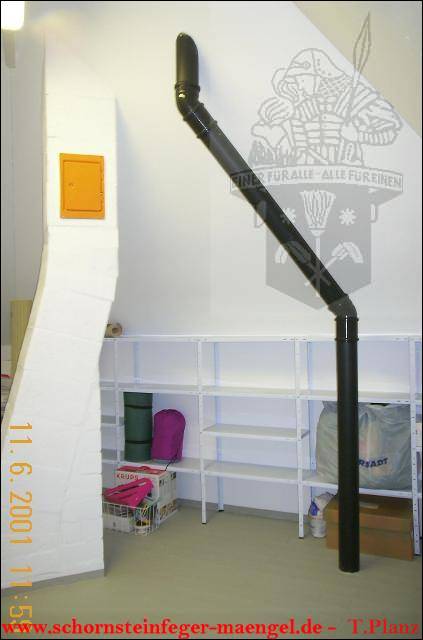

Unzulässige Installation und Nutzung der Abgasleitung in einem
Abwasserrohr |
![](photogallery/Abgasleitung/a163_small.jpg) ![](photogallery/Abgasleitung/a164_small.jpg)

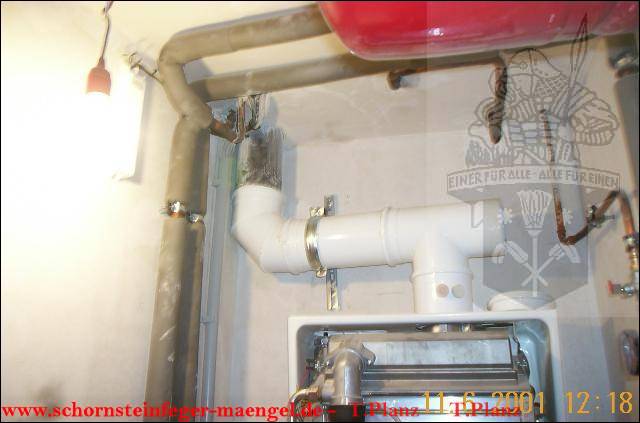

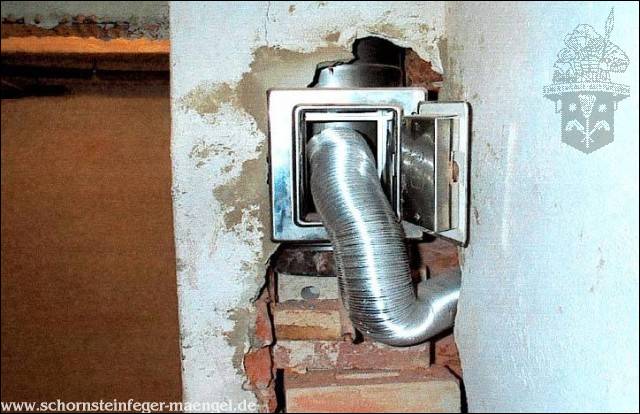

nicht kompatible zugelassene Abgasleitung ohne jeden Berührungsschutz, ohne
Halterungen und ohne F30 Schacht durch das Dachgeschoß verlegt! |
![](photogallery/Abgasleitung/a125_small.jpg) ![](photogallery/Abgasleitung/a126_small.jpg) ![](photogallery/Abgasleitung/a127_small.jpg)

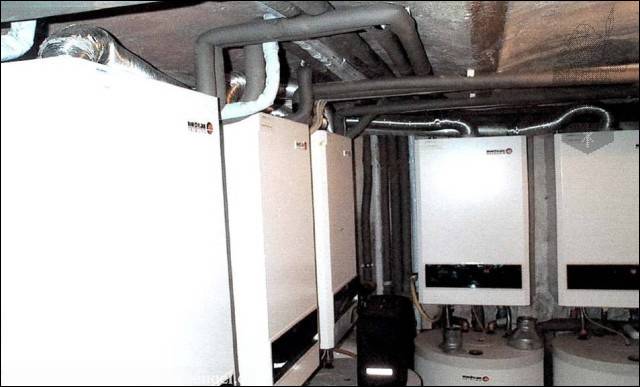

Von einer "Fachfirma" installiert - Kondenswasserbildung führt zur
Abgaswegverstopfung! |

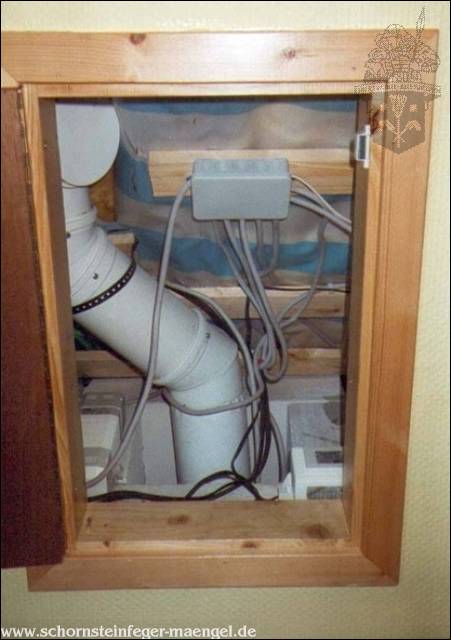

![](photogallery/Abgasleitung/a132_small.jpg) ![](photogallery/Abgasleitung/a133_small.jpg) ![](photogallery/Abgasleitung/a134_small.jpg) ![](photogallery/Abgasleitung/a166_small.jpg)

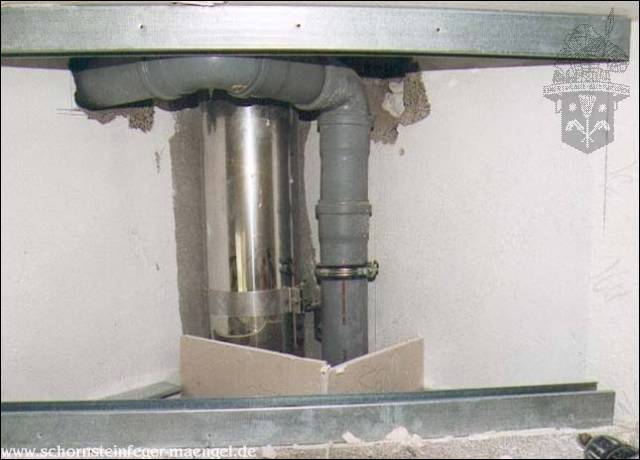

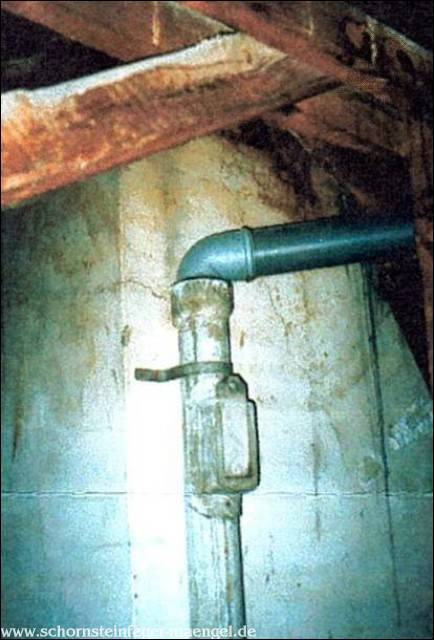

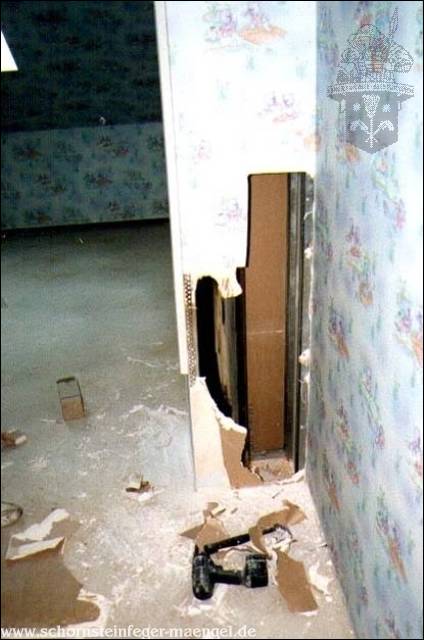

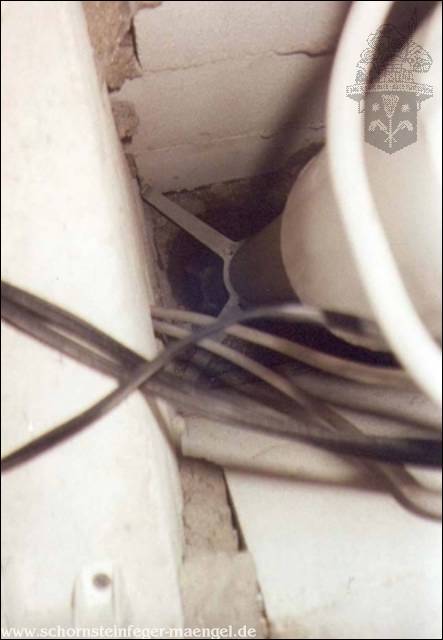

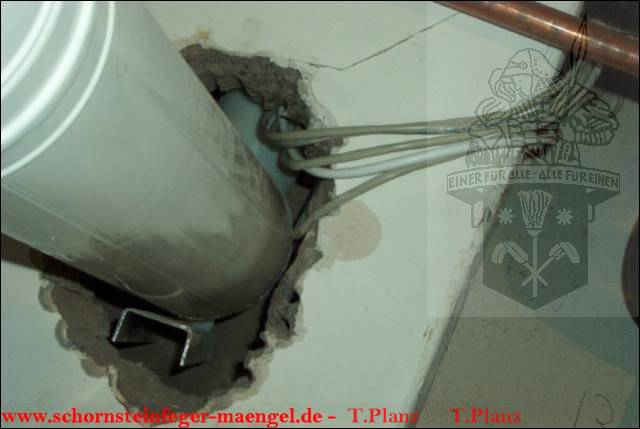

unzulässige gemeinsame Nutzung des Schachtes mit Leitungen und
Abwasserrohren |

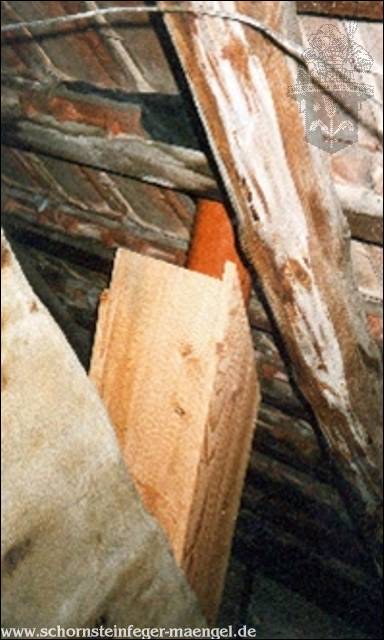

![](photogallery/Abgasleitung/a140_small.jpg) ![](photogallery/Abgasleitung/a136_small.jpg) ![](photogallery/Abgasleitung/a138_small.jpg) ![](photogallery/Abgasleitung/a139_small.jpg)
unzulässige Verlegung und Ausführung von Abgasleitungen im Boden |
Abdeckung beim letzten Sturm verloren gegangen! |

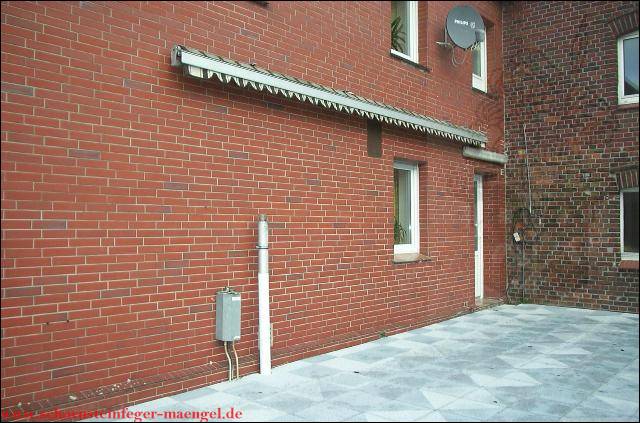

Mündung
der Abgasleitung auf der Terrasse im begehbaren Bereich! |
![](photogallery/Abgasleitung/a173_small.jpg)

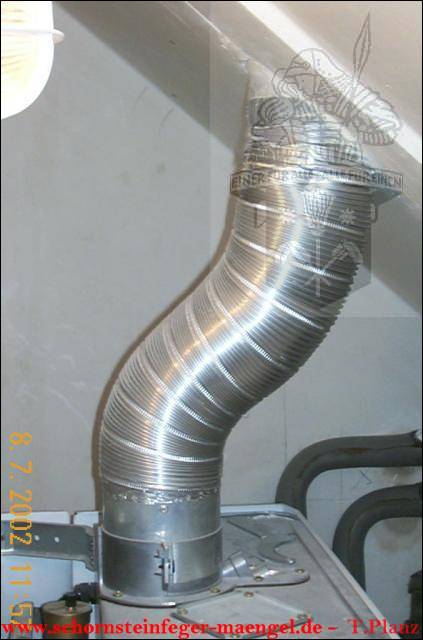

Flexrohr nicht als Abgasleitung zugelassen! |
starre
Abgasleitung im gezogenen Schornstein geknickt - hier hätte man eine
flexible Abgasleitung oder einen Bogen einbauen müssen! |

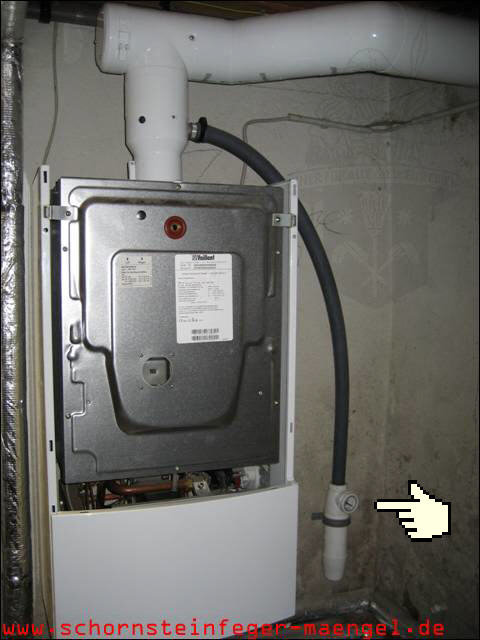

![](photogallery/Abgasleitung/a238_small.jpg)

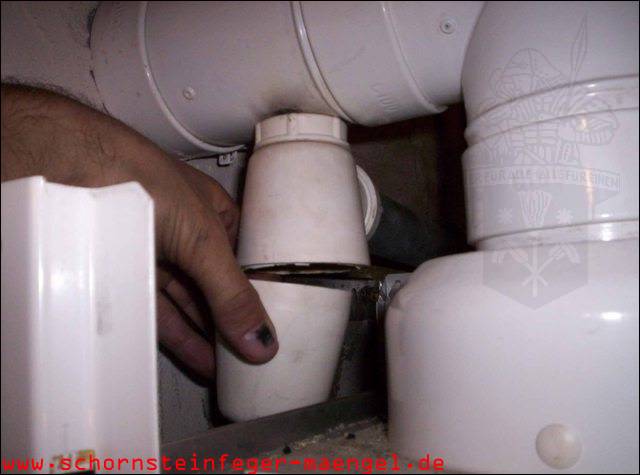

Abgasaustritt aus dem Siphon, da nach Wartung nicht mit Wasser gefüllt! |
![](photogallery/Abgasleitung/a172_small.jpg)

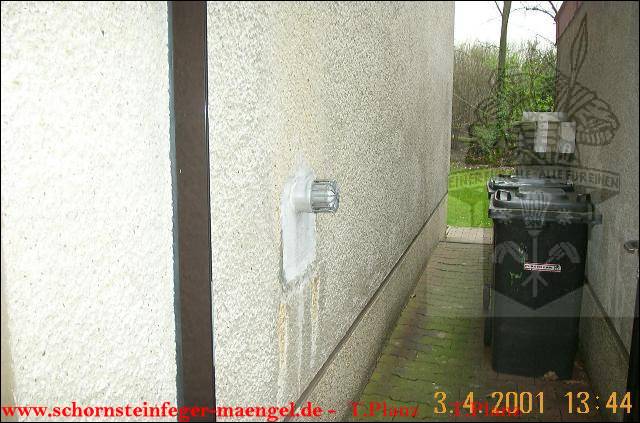

Abgasmündung mitten im Gehbereich - Vergiftungsgefahr! |
![](photogallery/Abgasleitung/a162_small.jpg)

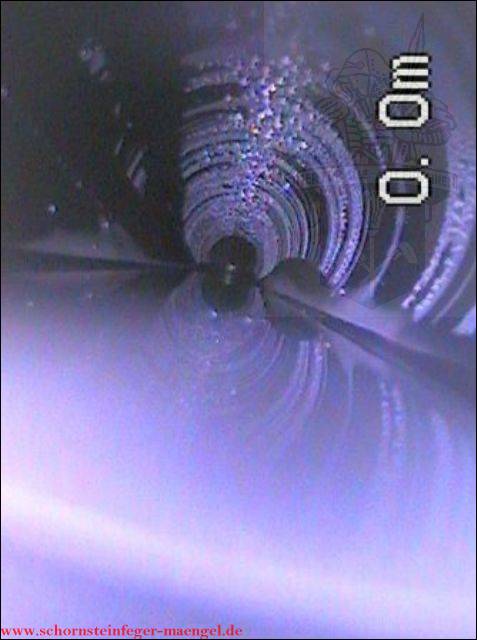

Abgasleitung ohne Gefälle verlegt, stehendes Kondensat verengt den
Querschnitt und belastet unnötig die Dichtungen! |

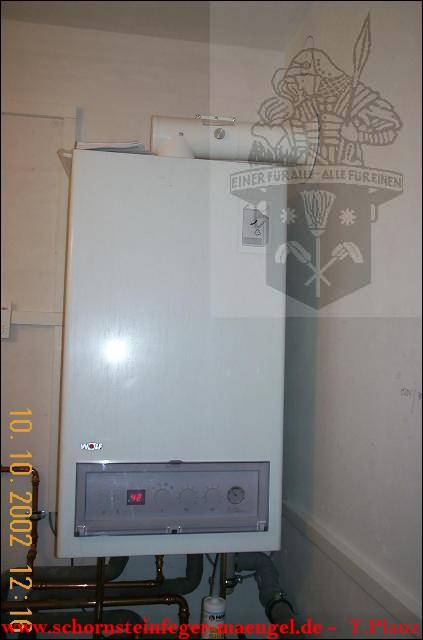

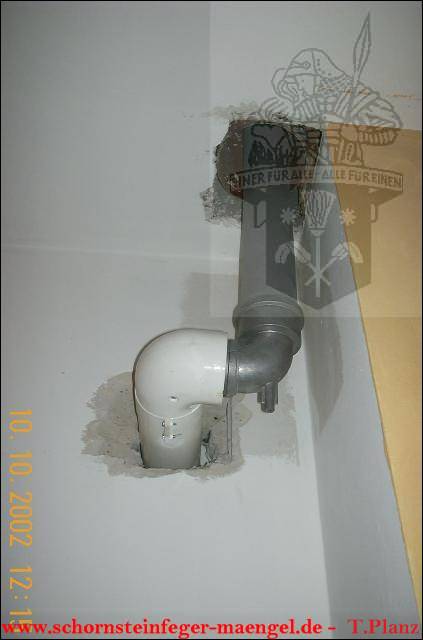

![](photogallery/Abgasleitung/a171_small.jpg) ![](photogallery/Abgasleitung/a170_small.jpg) ![](photogallery/Abgasleitung/a169_small.jpg)

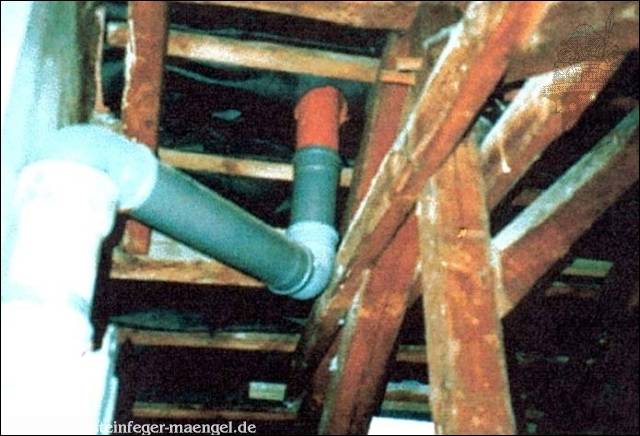

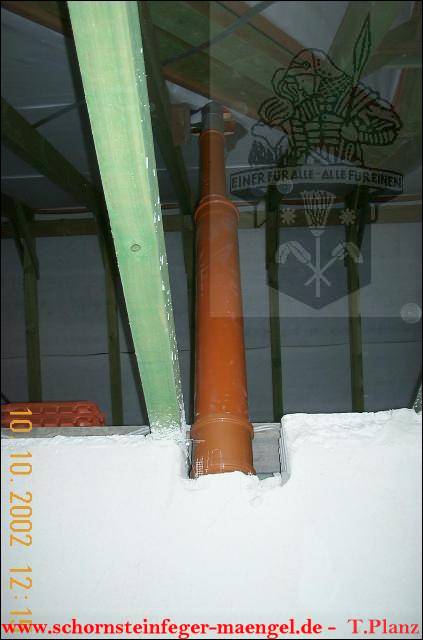

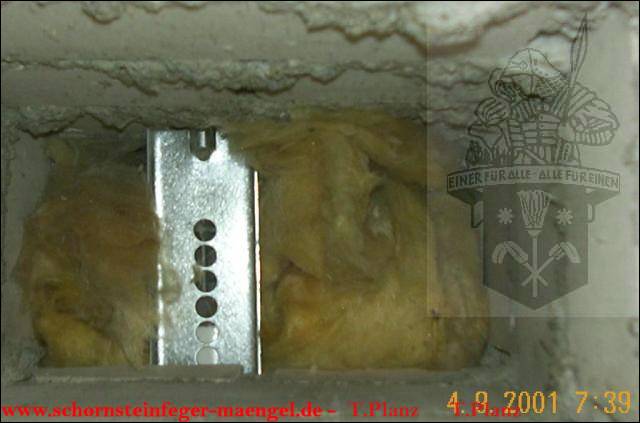

Abgasleitung frei, undicht, ohne jeden Halt und im Dachboden mit einem
Abwasserrohr verlegt! |
![](photogallery/Abgasleitung/a167_small.jpg) ![](photogallery/Abgasleitung/a168_small.jpg)

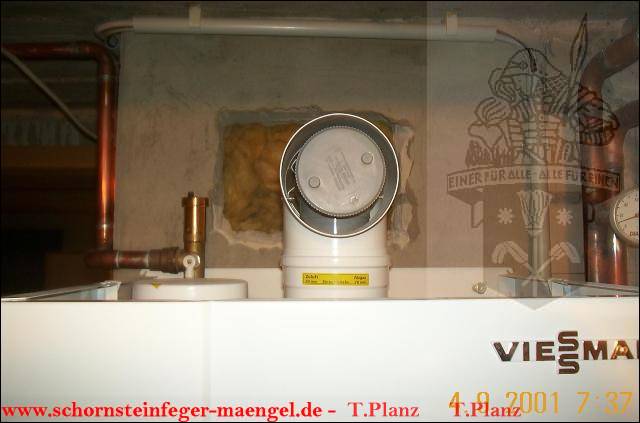

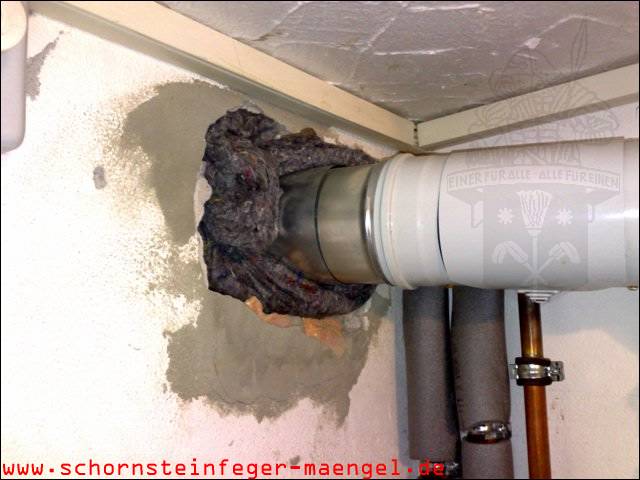

Verbrennungsluftringspalt mit Dämmwolle zugestopft! - Durch die Ansaugung
und Verbrennung der Fasern, war der empfindliche Matrixbrenner nicht mehr zu
retten! |

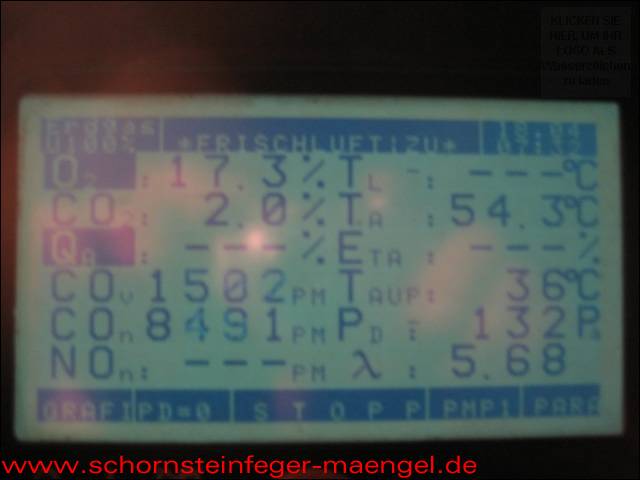

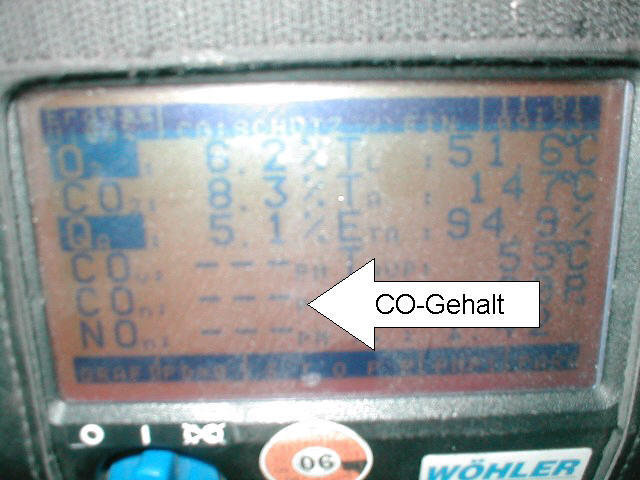

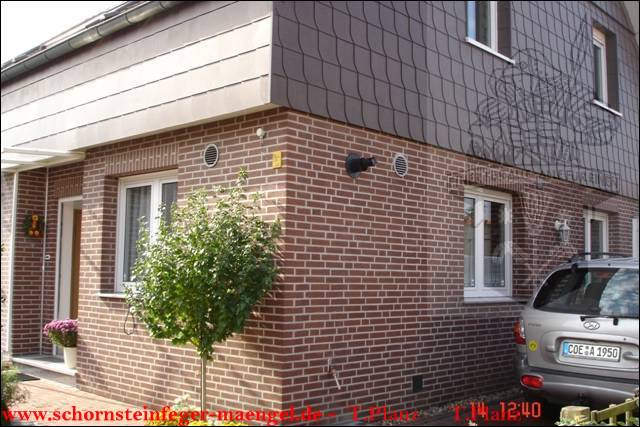

Abgasmündung
direkt neben der Frischluftansaugung der Lüftungsanlage -
Kohlenmonoxidgehalt in den Frischlufträumen (Wohnzimmer, Schlafzimmer usw.)
von > 500 ppm --> hohe Vergiftungsgefahr! |
![](photogallery/Abgasleitung/a192_small.jpg)

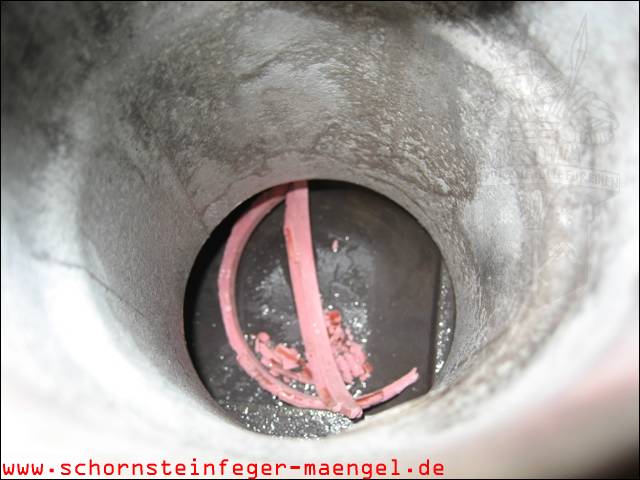

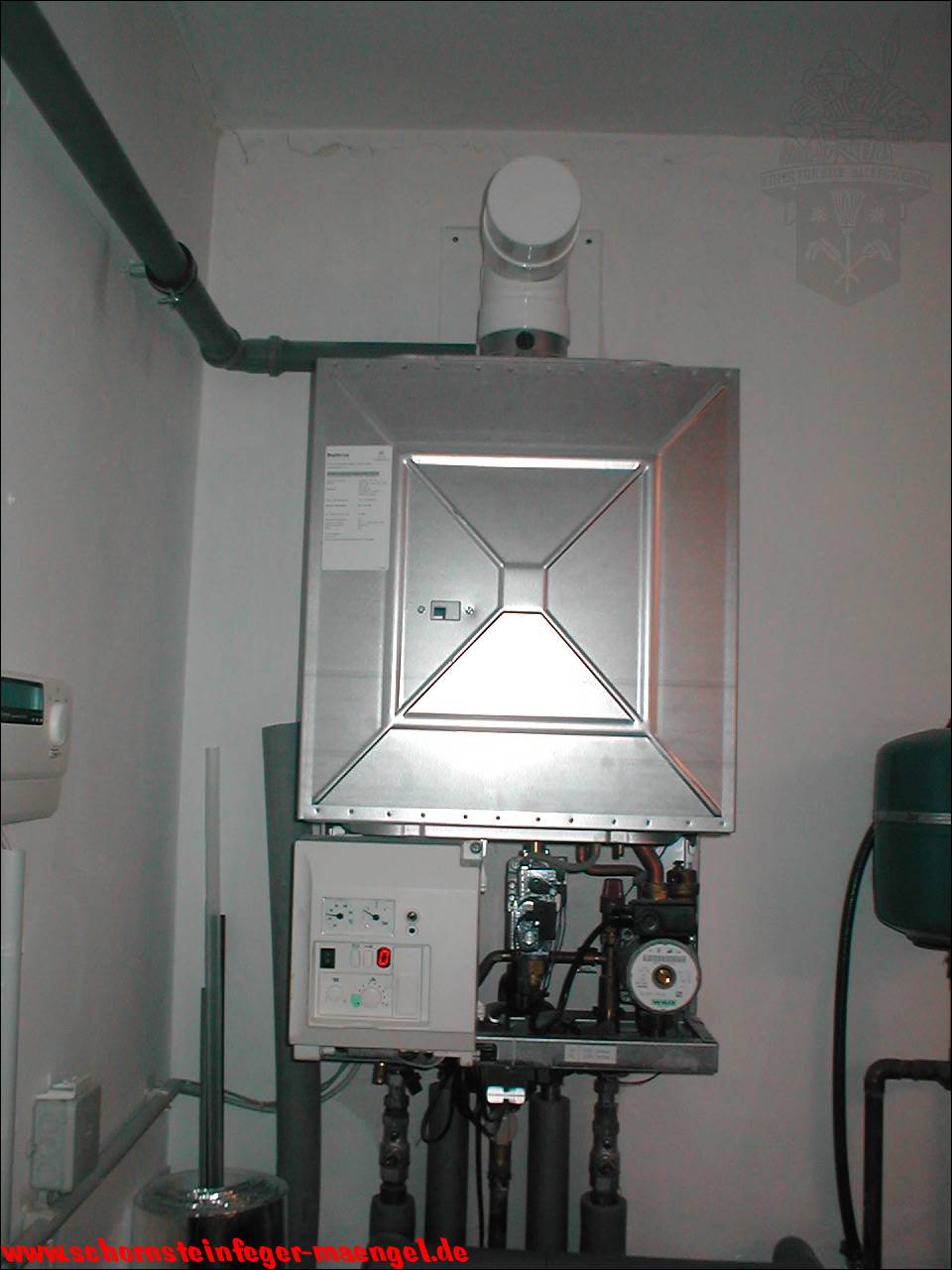

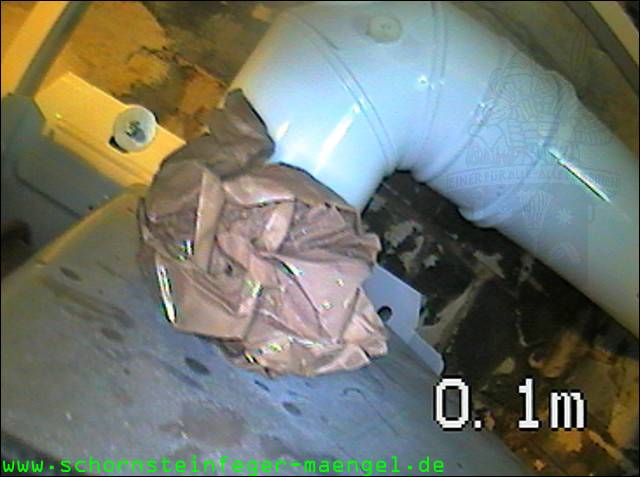

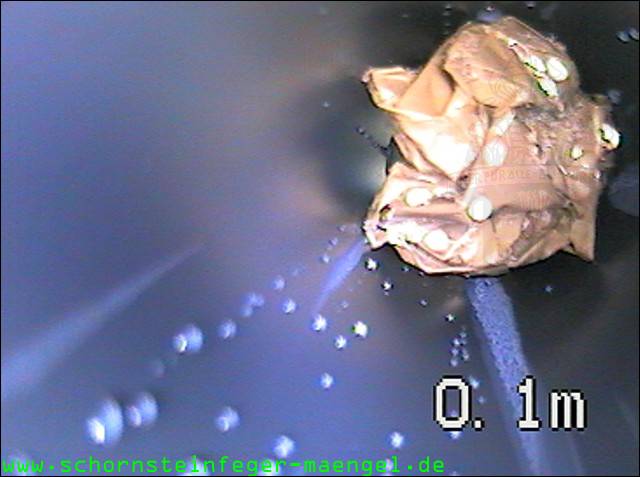

Bei der Endabnahme einer Brennwertheizung festgestellt - Bündel aus
Klebeband verstopft die Abgasleitung! |

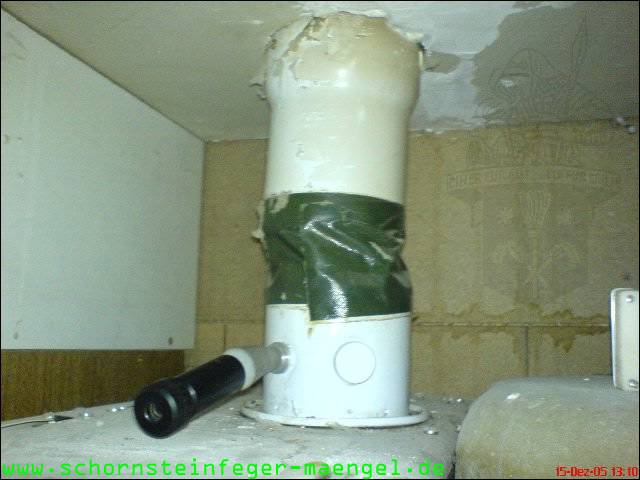

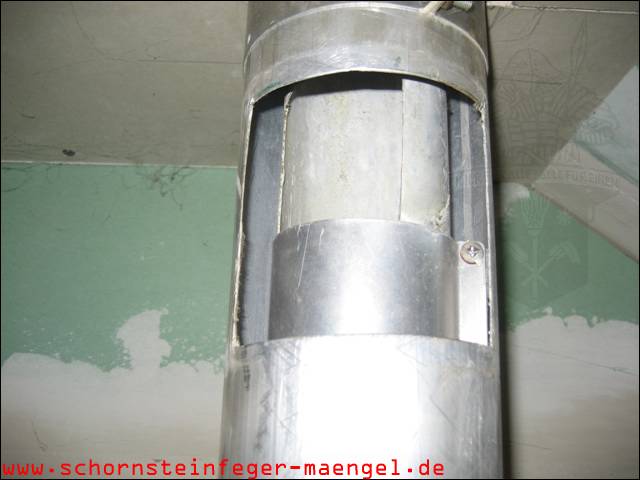

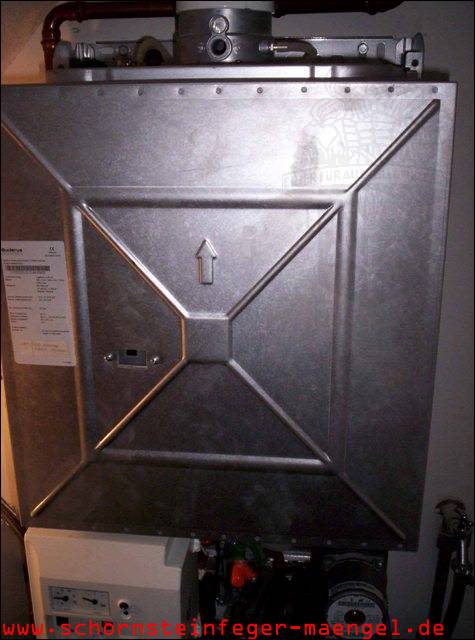

Mit
Klebeband zusammengehalten bzw. abgedichtet |
|

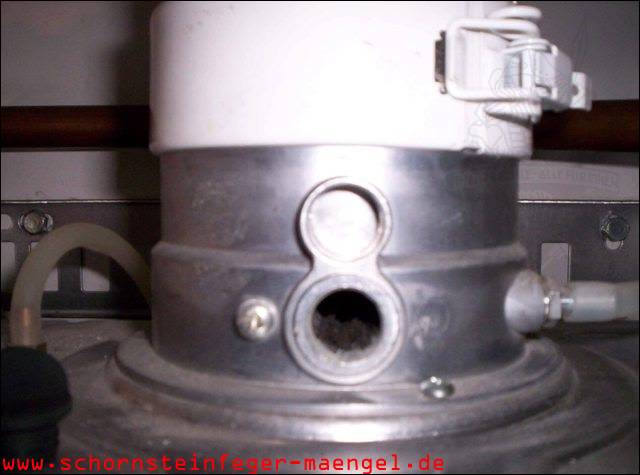

![](photogallery/Abgasleitung/a260_small.jpg) ![](photogallery/Abgasleitung/a259_small.jpg)

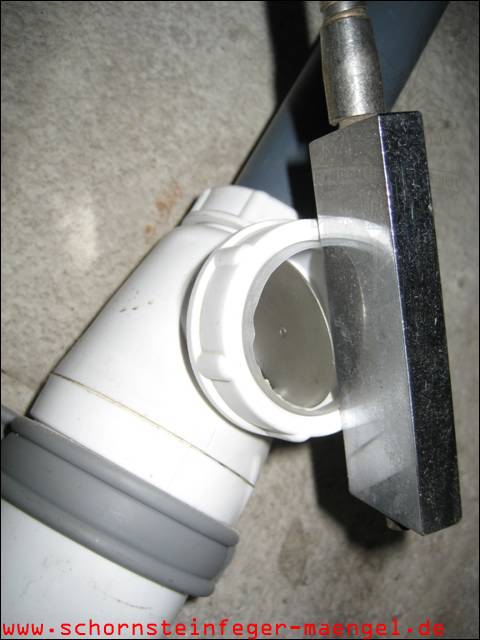

Messöffnung für die Ringspaltmessung verschlossen! |

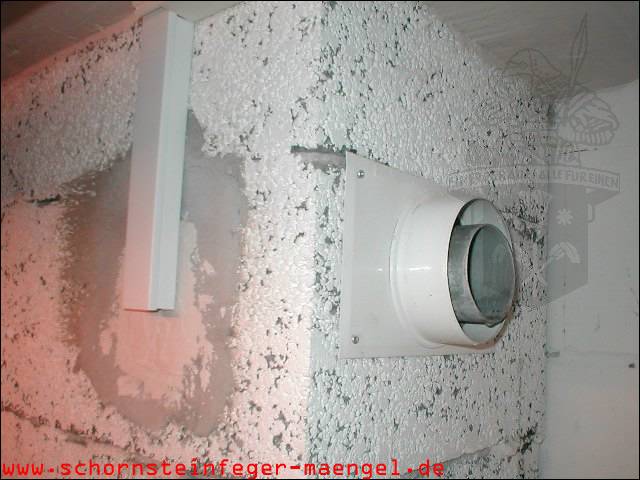

![](photogallery/Abgasleitung/a213_small.jpg) ![](photogallery/Abgasleitung/a214_small.jpg) ![](photogallery/Abgasleitung/a215_small.jpg)

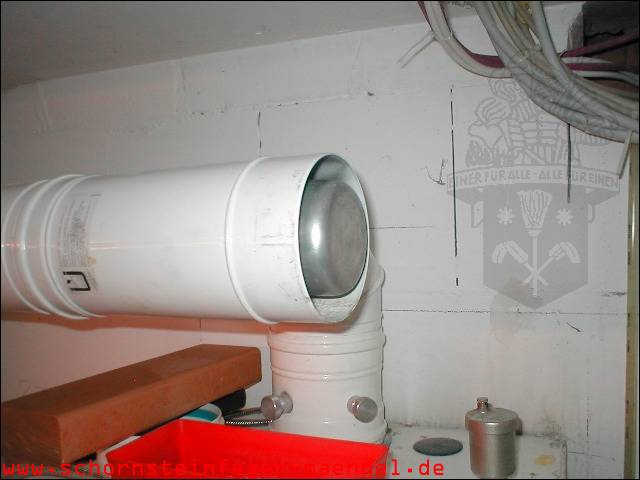

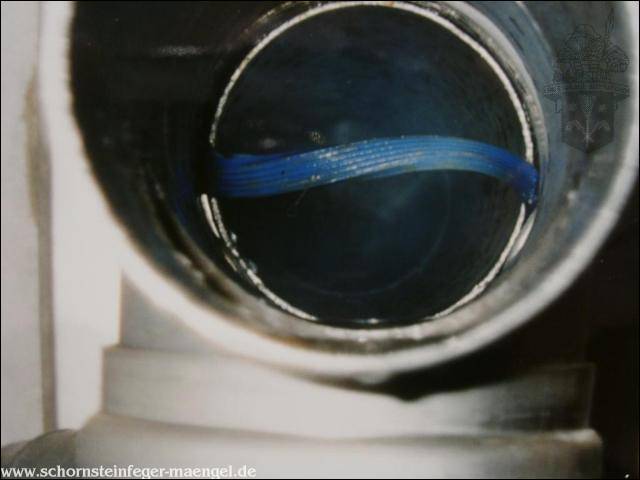

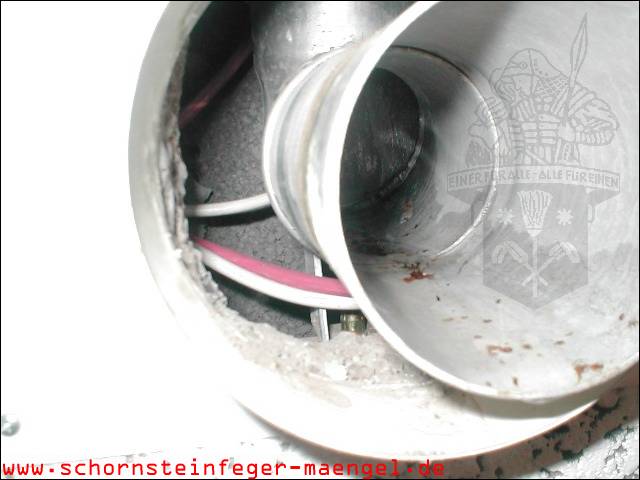

Ringspalt des Abgasschornsteins wurde hier unverantwortlich für die
Verlegung des Netzwerkkabels genutzt! |
![](photogallery/Abgasleitung/a245_small.jpg)

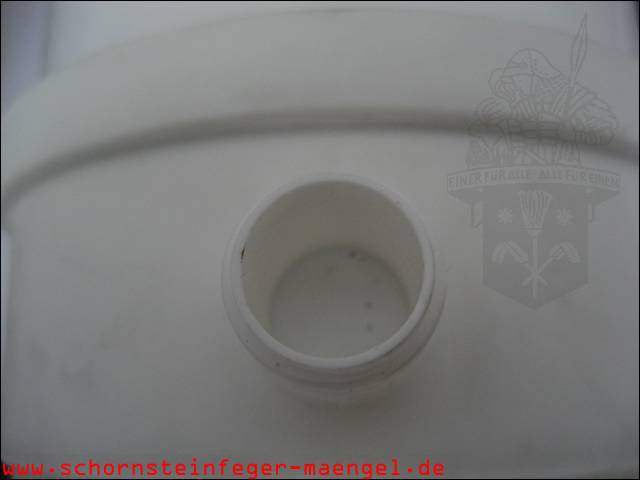

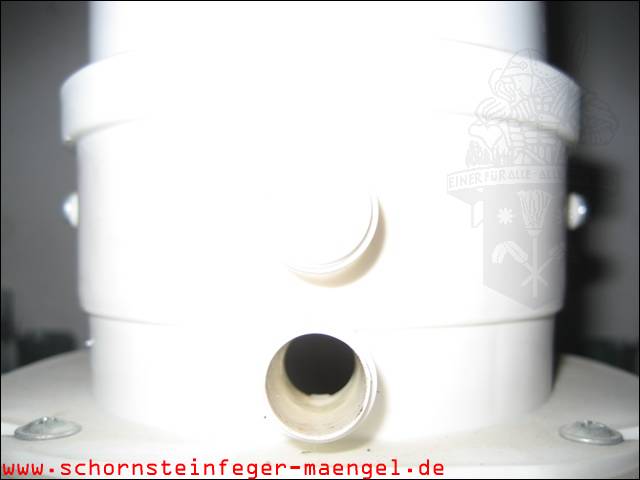

Öffnung für die Ringspaltmessung verschlossen! |
![](photogallery/Abgasleitung/a247_small.jpg) ![](photogallery/Abgasleitung/a248_small.jpg)

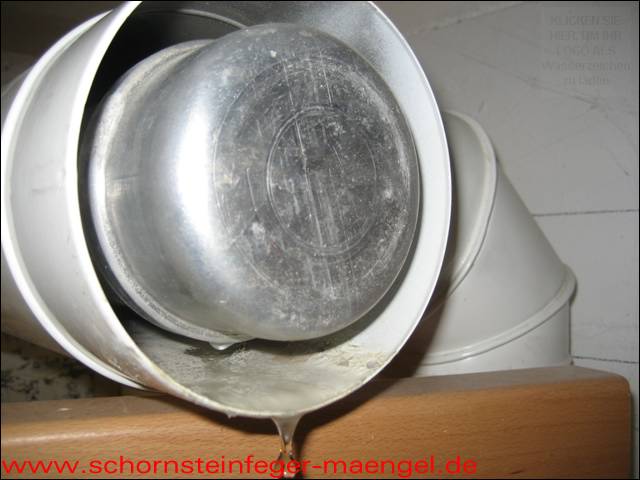

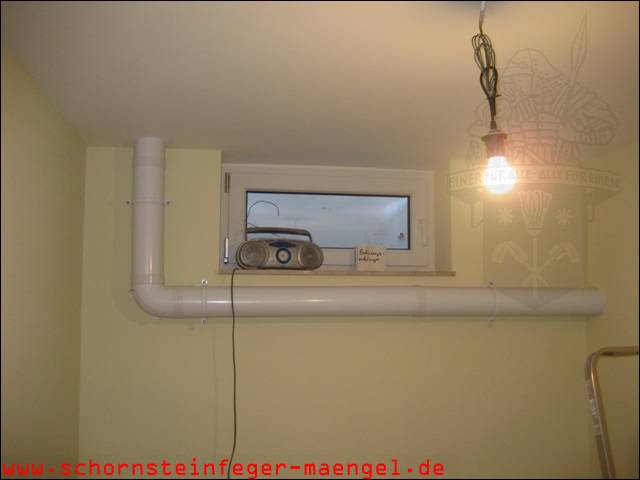

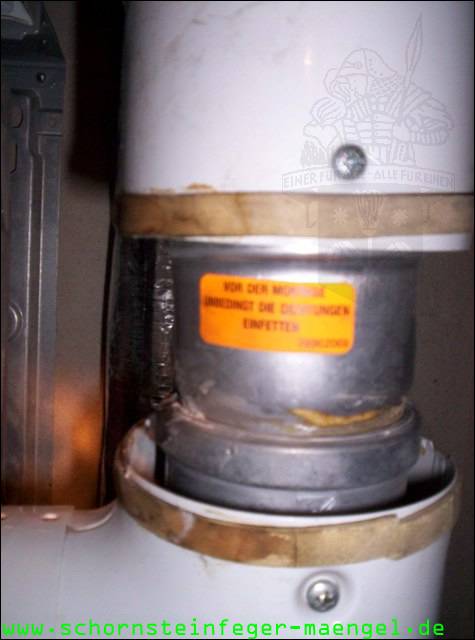

Gefälle der Abgasleitung verkehrt - Kondensat sammelt sich im 90° Bogen -
beim Öffnen der Revisionsöffnung lief das ganze Kondensat raus! Gefälle muss
mit 2-3 % zur Feuerstätte hin eingebaut werden! |

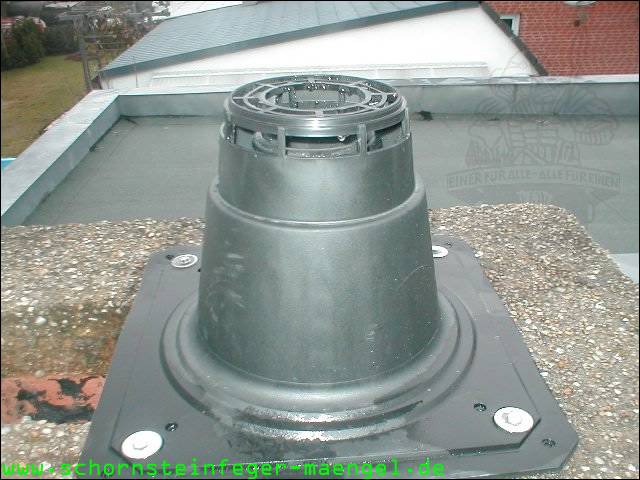

![](photogallery/Brennwert/a190_small.jpg) ![](photogallery/Brennwert/a191_small.jpg)

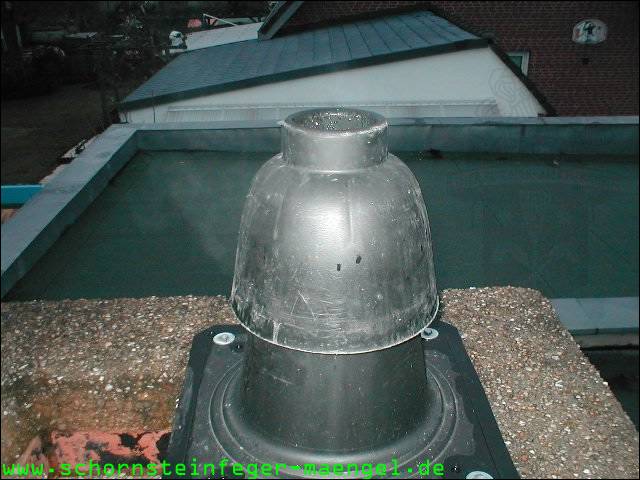

falsch installiertes Abgasleitungssystem
vor und nach der Beseitigung des Mangels! |
![](photogallery/Abgasleitung/a197_small.jpg)

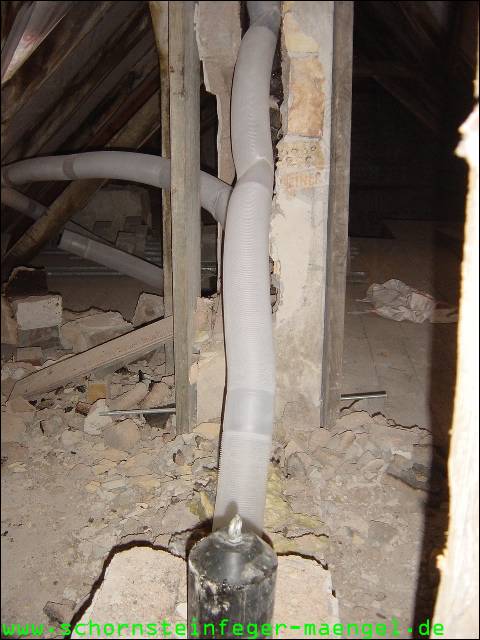

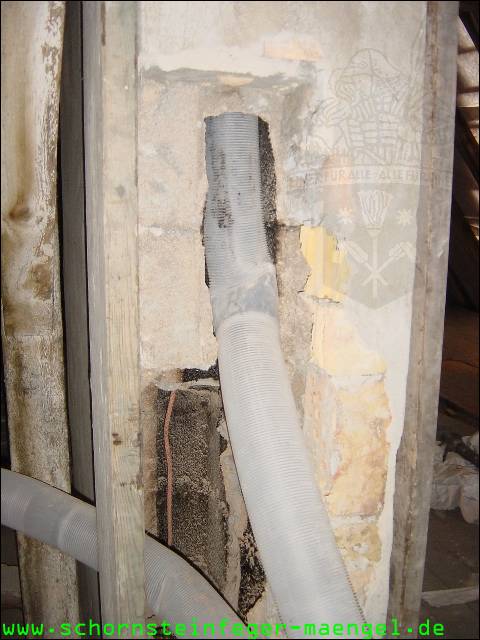

neu verleget Abgasleitung im Boden von 2 großen Brennwertkesseln - frei
verlegt und geknickt - sehr "fachmännisch" |
ohne
Worte! |

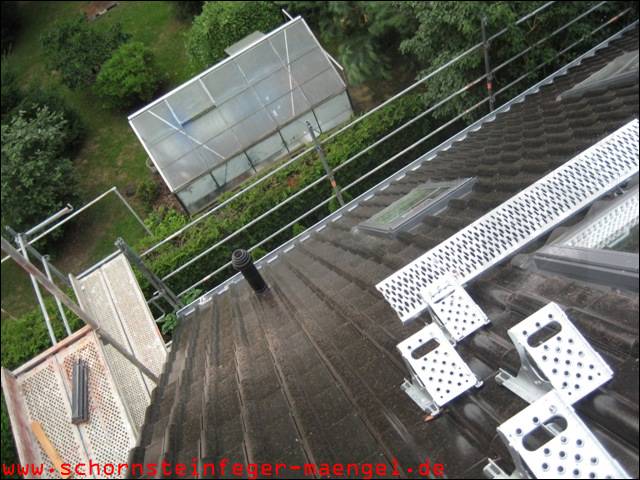

Abgasleitung nicht nach Herstellerangaben Heizwertgerät-Turbo max. 5 m
gestreckte Länge)
hier in diesem Fall wurden:
- 4 x 90 ° Bögen,
- 9 m senkrechte Abgasleitung,
- und 2 x 30° Bögen im Spitzboden
um an den Sparren vorbeizukommen, eingebaut!
> Vorbescheinigt war eine
Brennwertanlage, bei der es kein Problem wäre
|
Die Verlängerung hat sich der Bauherr selber gebaut, damit der Dachkasten
nicht durchfeuchtet! |
![](photogallery/Abgasleitung/IMG_6366_small.jpg) ![](photogallery/Abgasleitung/IMG_6362_small.jpg) ![](photogallery/Abgasleitung/IMG_6007_small.jpg) ![](photogallery/Abgasleitung/IMG_6010_small.jpg)

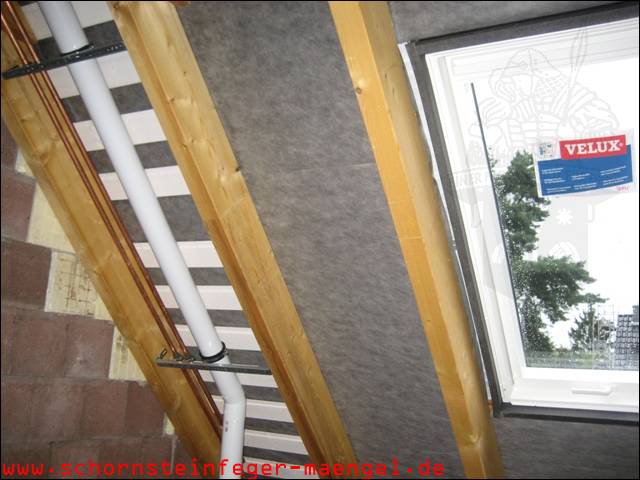

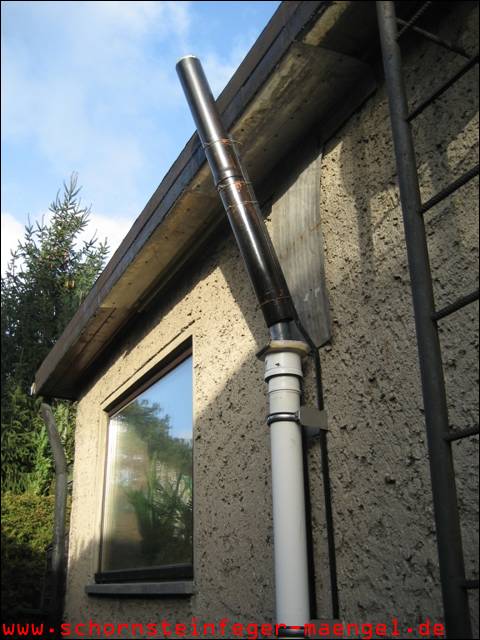

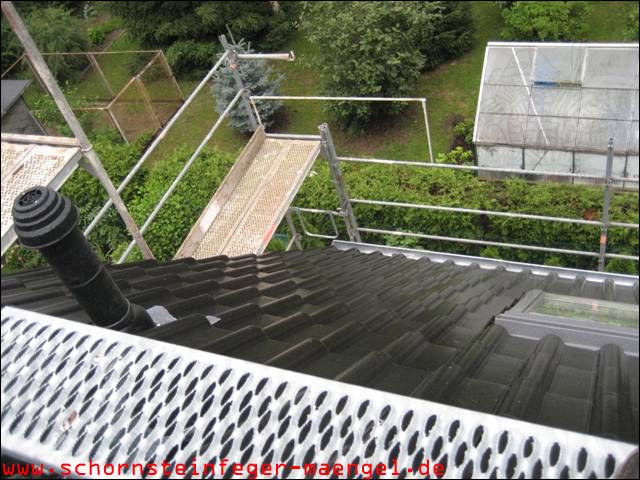

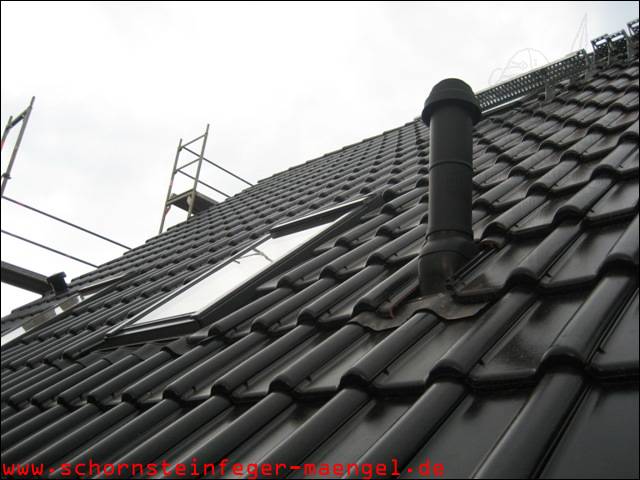

Abgasleitung unter 1,5 m neben dem Badfenster (1,1m) - Abgasleitung nach dem
Umbau - diese wurde im Sparrenbereich um ca. 2 m verlängert und somit über
die Fensteroberkante gezogen! |
ohne Worte! |

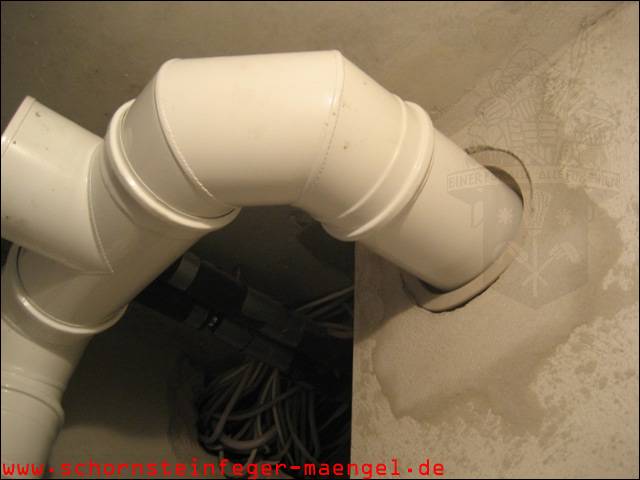

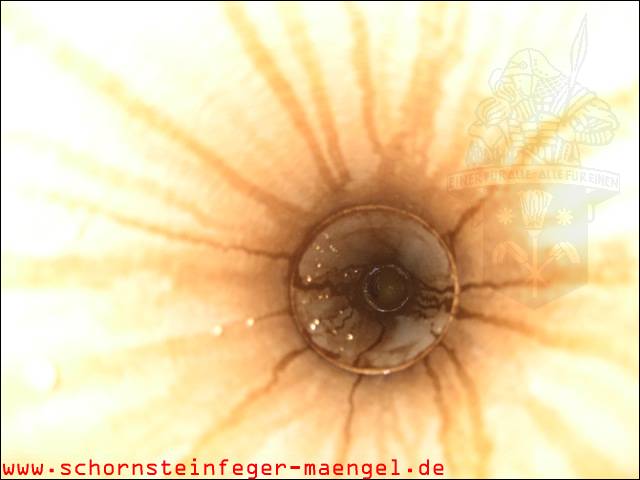

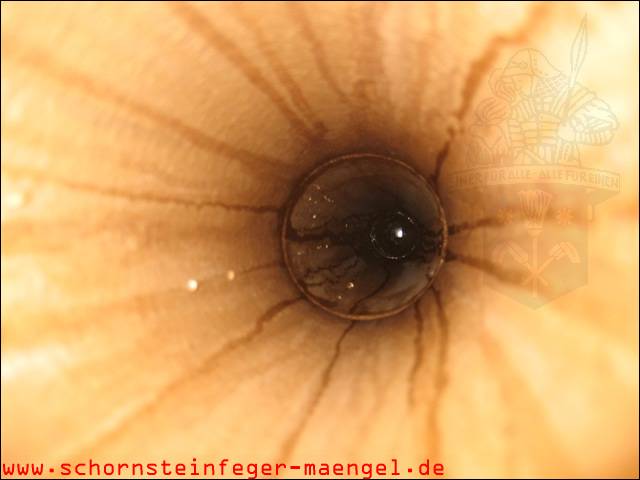

![](photogallery/Abgasleitung/IMG_5742_small.jpg) ![](photogallery/Abgasleitung/IMG_5739_small.jpg) Abgasleitung
zu tief im Schornstein gesteckt! Vorher/Nachher! |
Abgasmündung unter Vorsprung - unerwünschte bzw. unzulässige
Abgasrezirkulation! |

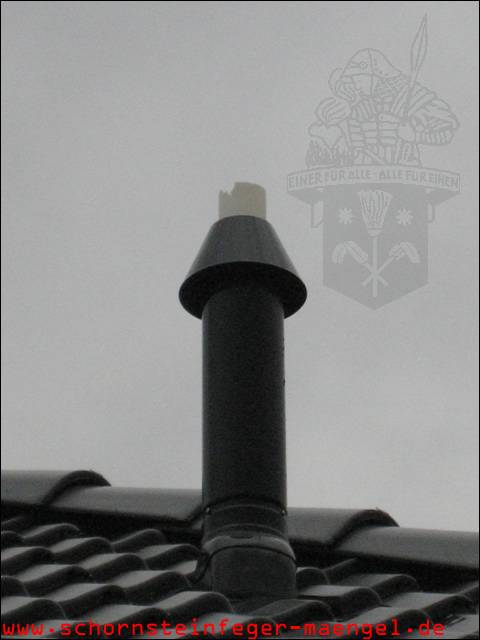

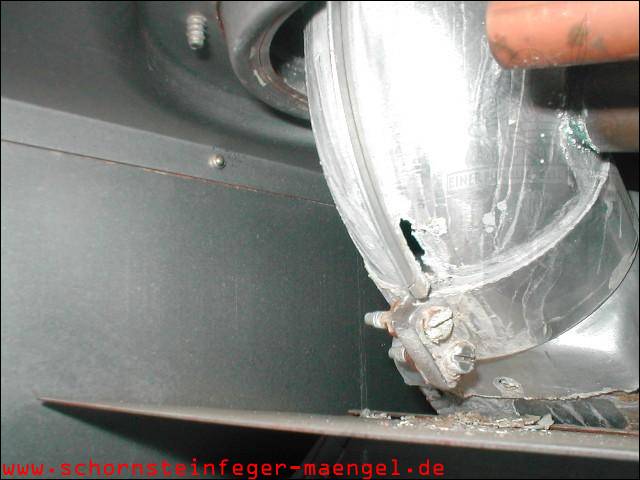

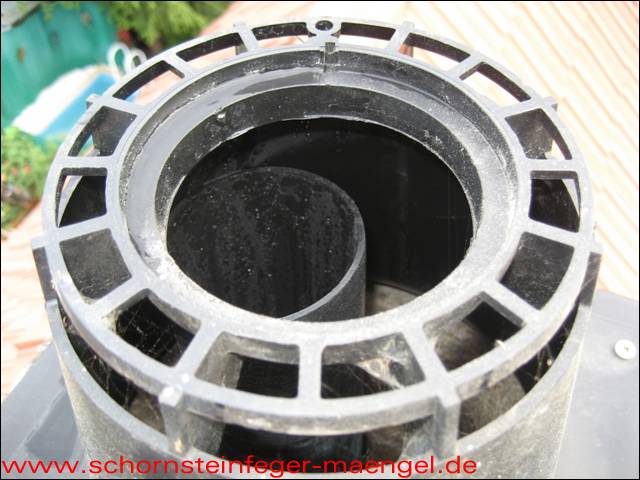

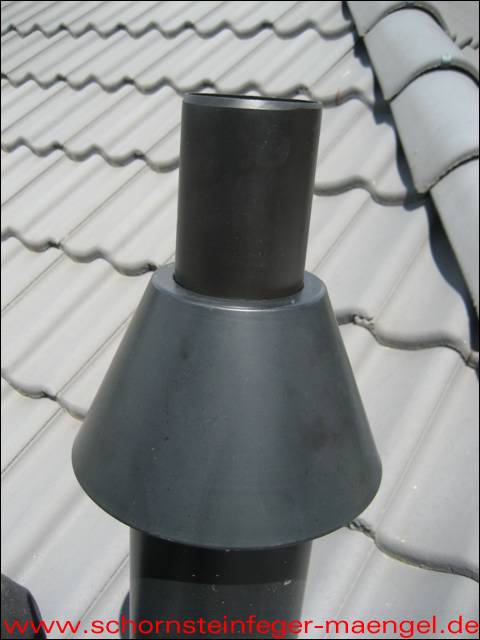

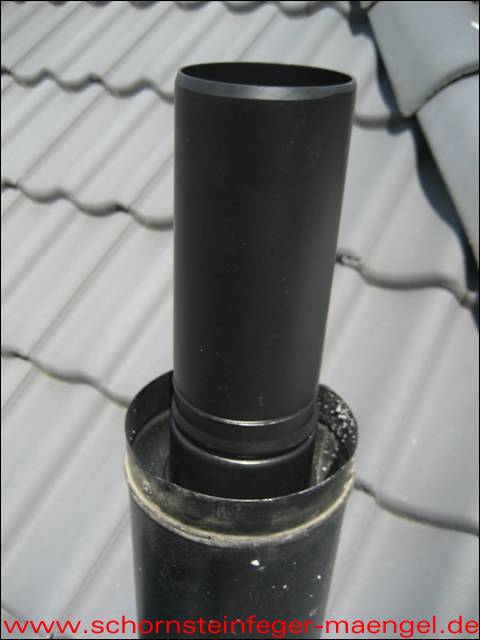

Undicht, da Dichtung verschoben, Material nicht UV-beständig oder
Abgasleitung durchgerostet |
![](photogallery/Abgasleitung/IMG_2583_small.jpg)

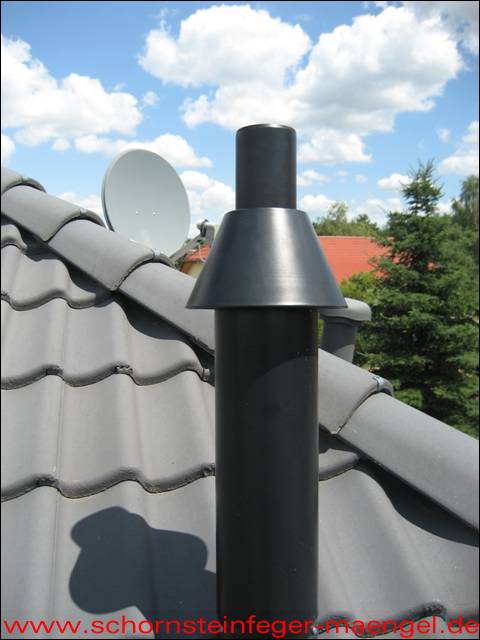

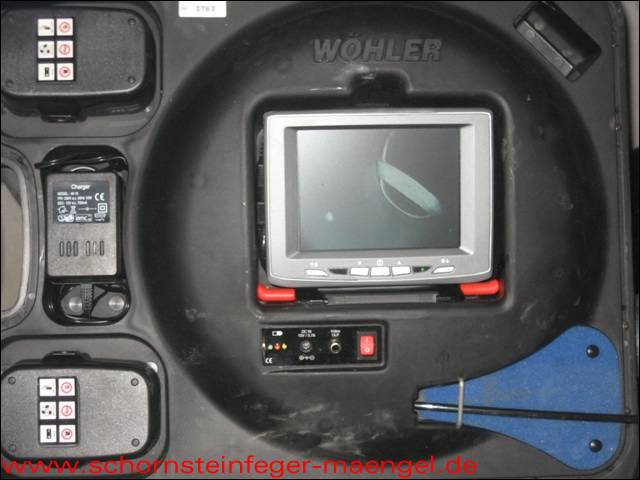

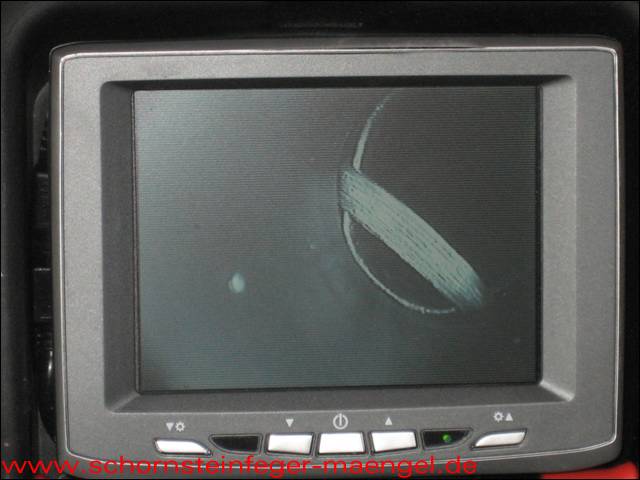

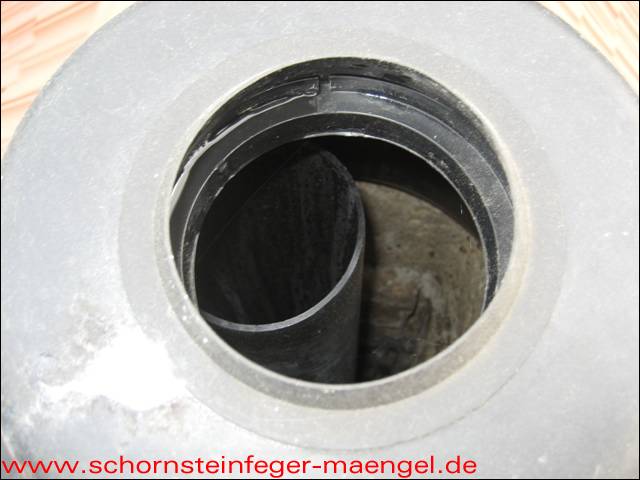

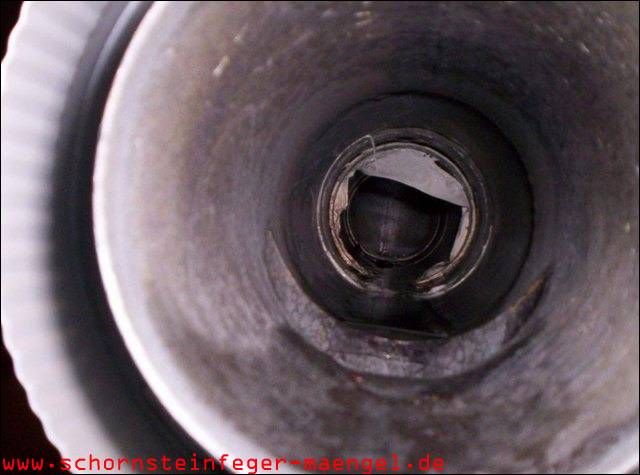

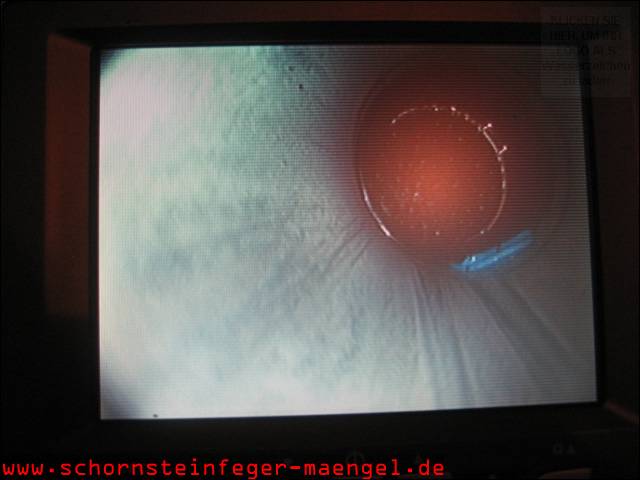

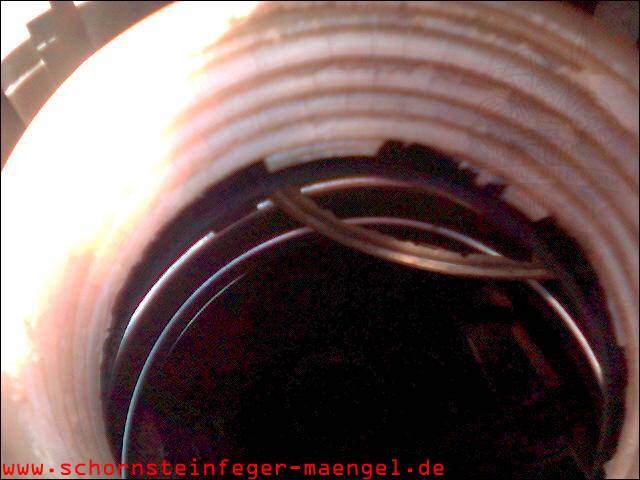

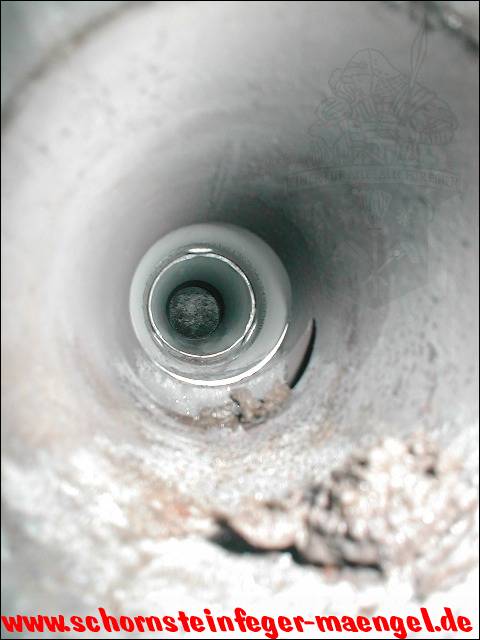

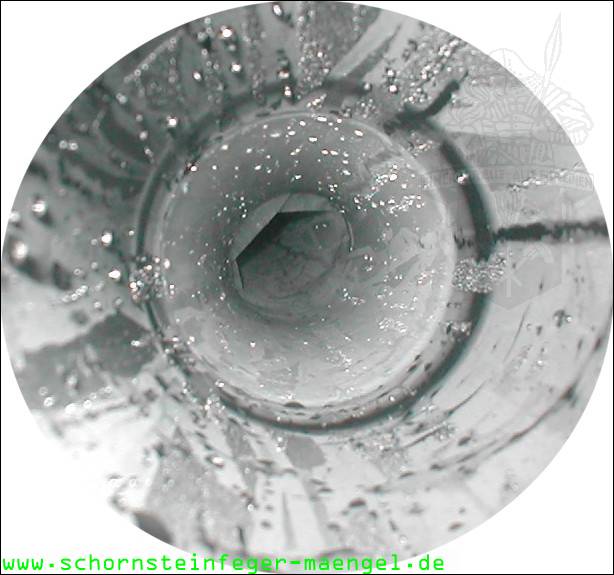

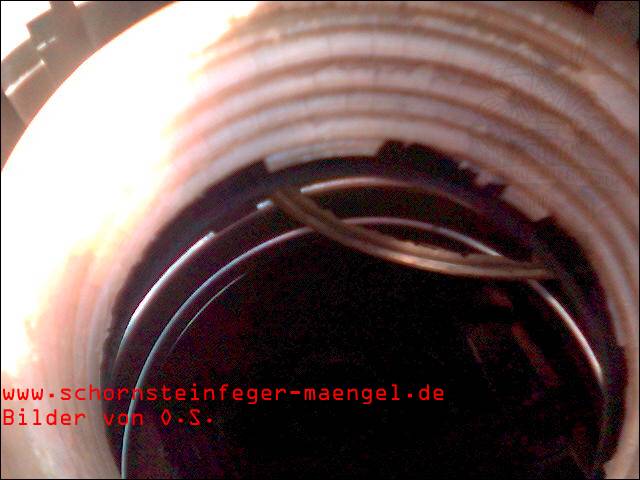

Mit Haspelkamera entdeckt! Dichtung verschoben! |

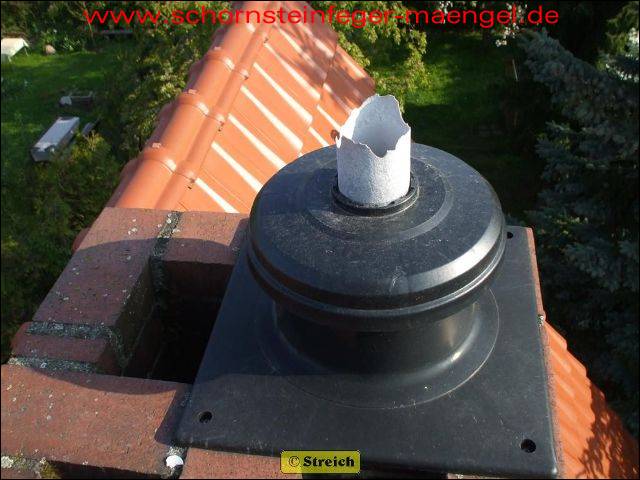

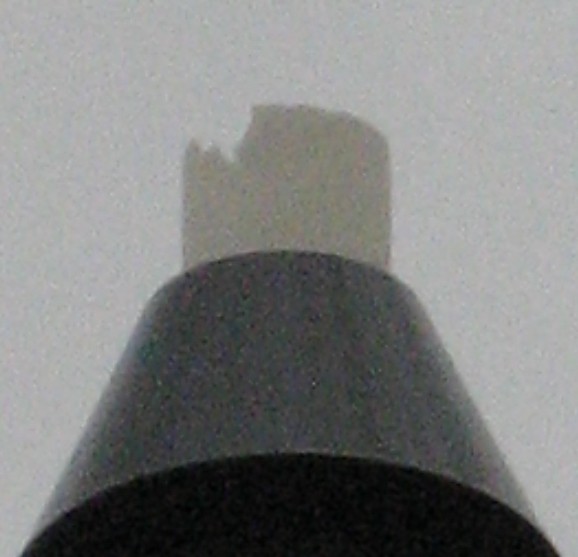

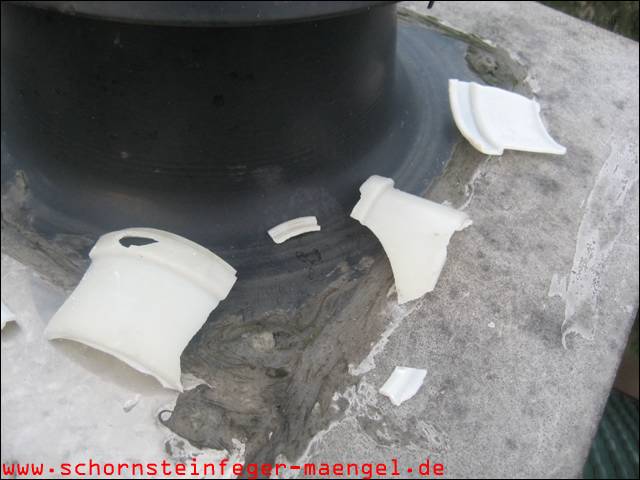

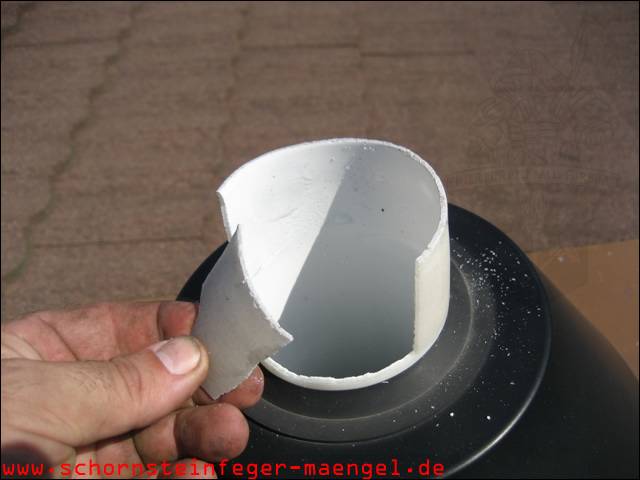

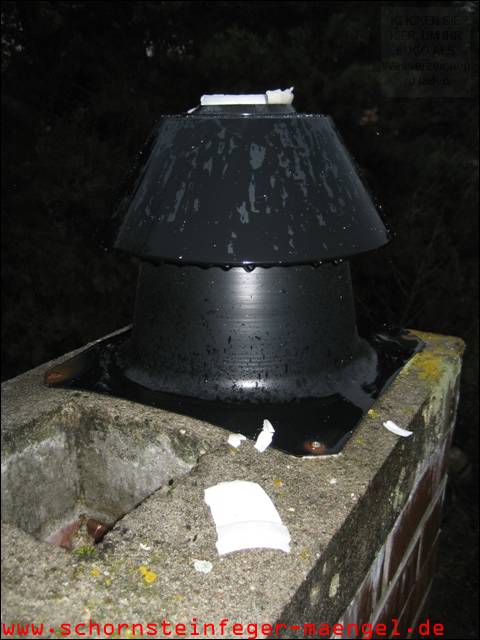

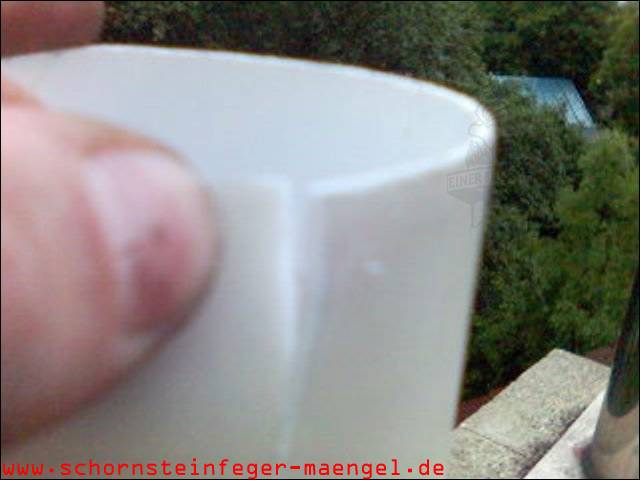

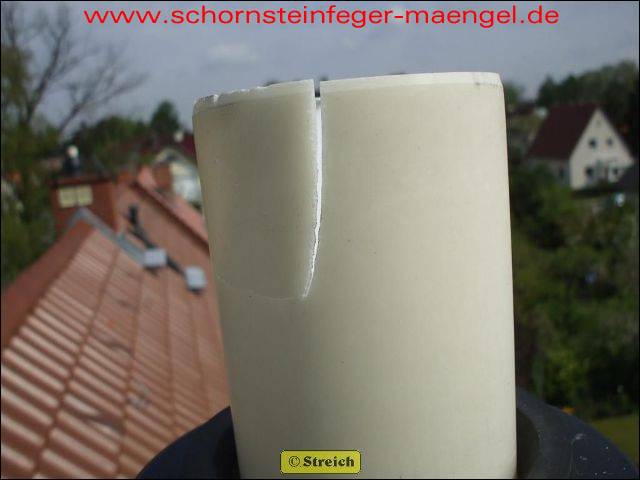

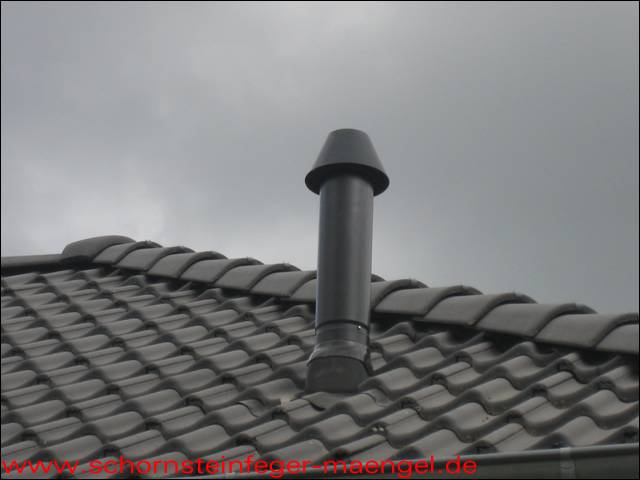

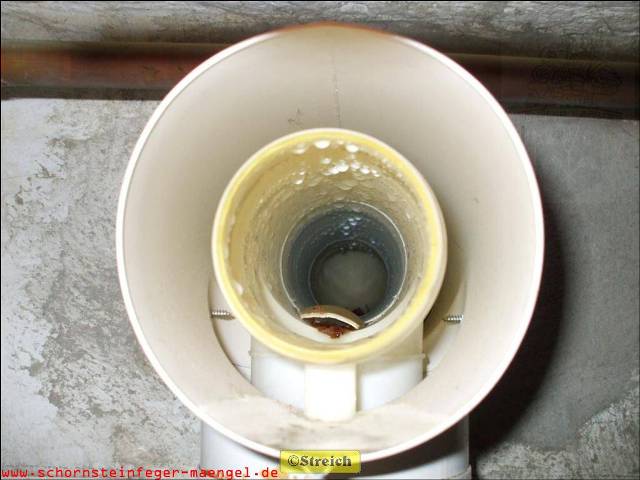

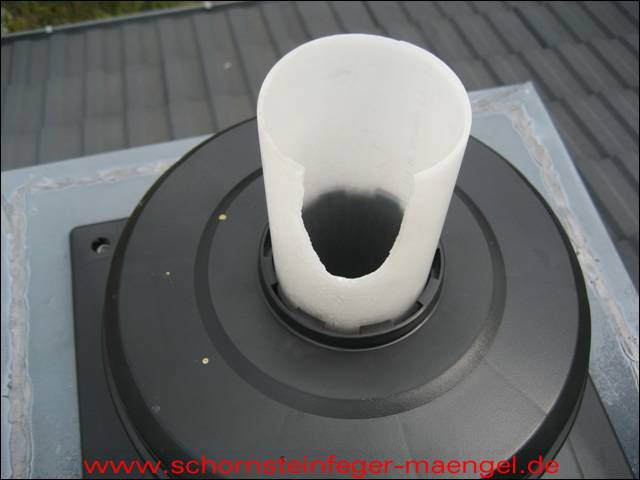

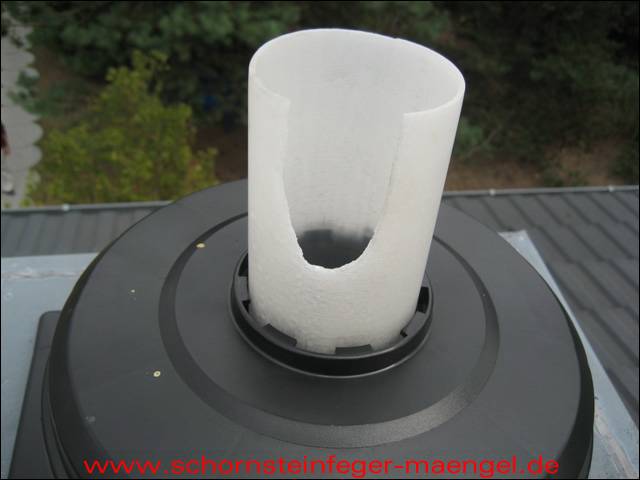

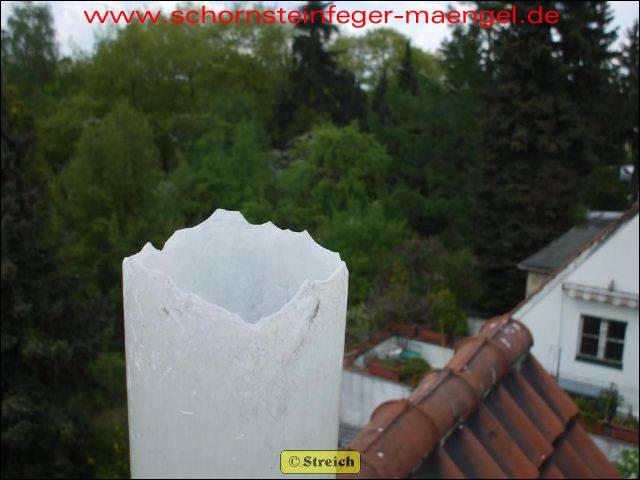

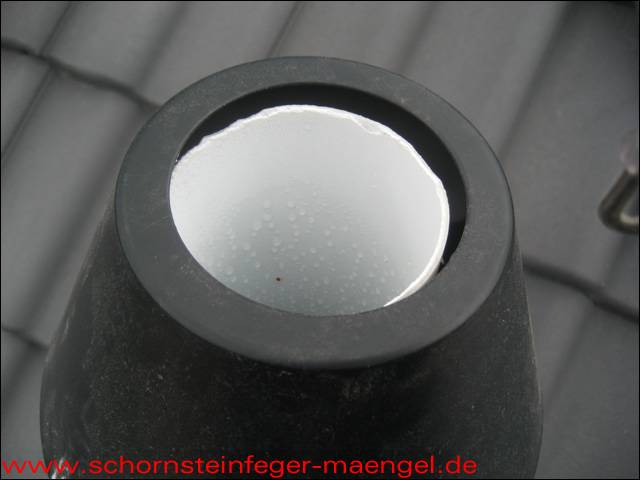

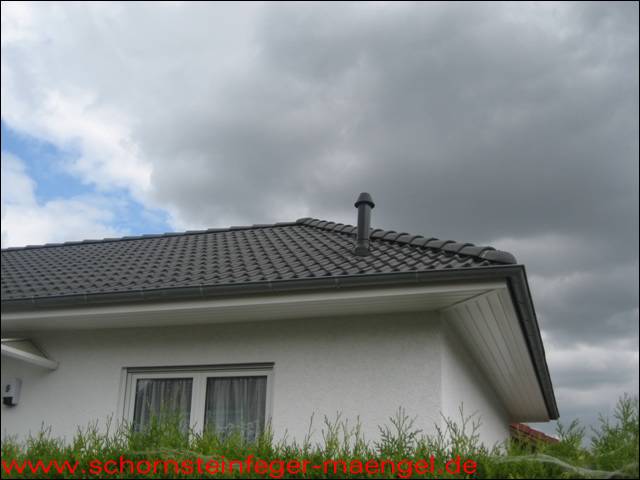

nicht UV-Beständig - Kunststoff hat sich regelrecht zersetzt!
Nach der Reparatur - Austauschelement des Herstellers! |

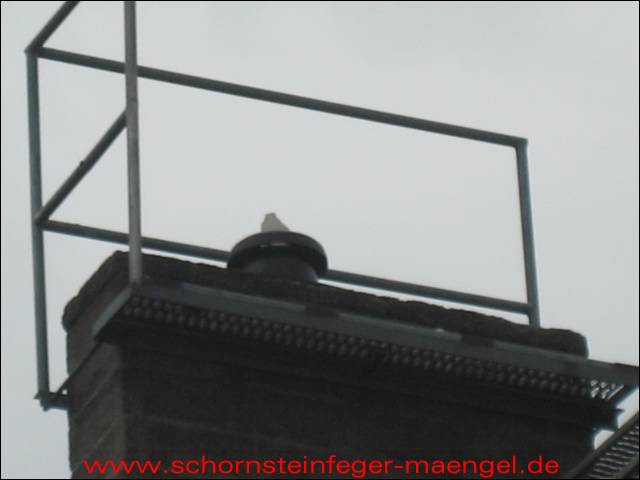

![](photogallery/Abgasleitung/IMG_3029_small.jpg) ![](photogallery/Abgasleitung/IMG_3030_small.jpg) |
![](photogallery/Abgasleitung/IMG_3119_small.jpg) ![](photogallery/Abgasleitung/IMG_3120_small.jpg) |
|

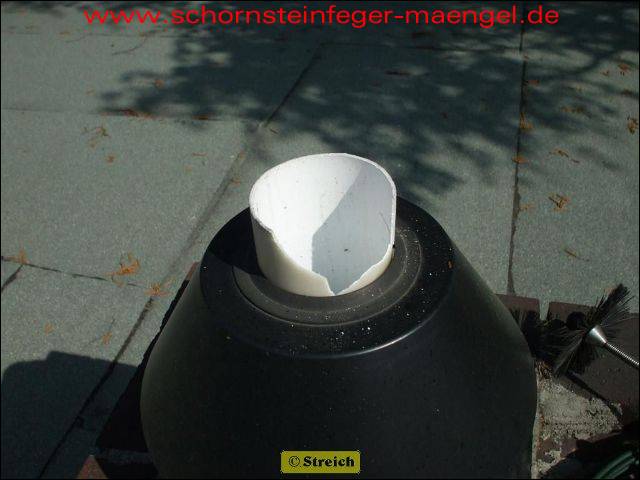

![](photogallery/Abgasleitung/Ollis-054_small.jpg) |
![](photogallery/Abgasleitung/Ollis-055_small.jpg) |
![](photogallery/Abgasleitung/IMG_3780_small.jpg) |
![](photogallery/Abgasleitung/Ollis-044_small.jpg) |
![](photogallery/Abgasleitung/Ollis-047_small.jpg) |
![](photogallery/Abgasleitung/Ollis-046_small.jpg) ![](photogallery/Abgasleitung/Ollis-045_small.jpg) |

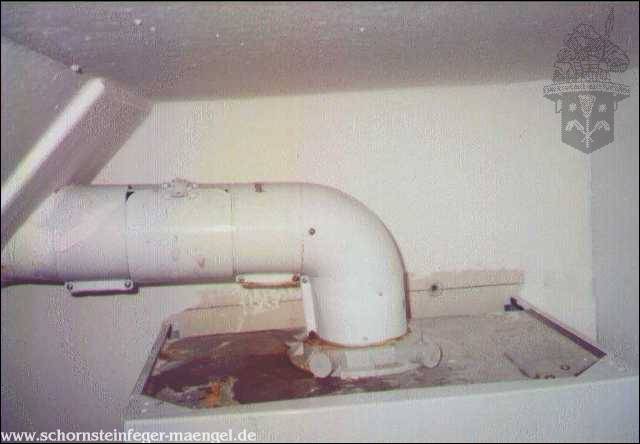

![](photogallery/Abgasleitung/a017_small.jpg) ![](photogallery/Abgasleitung/a018_small.jpg)

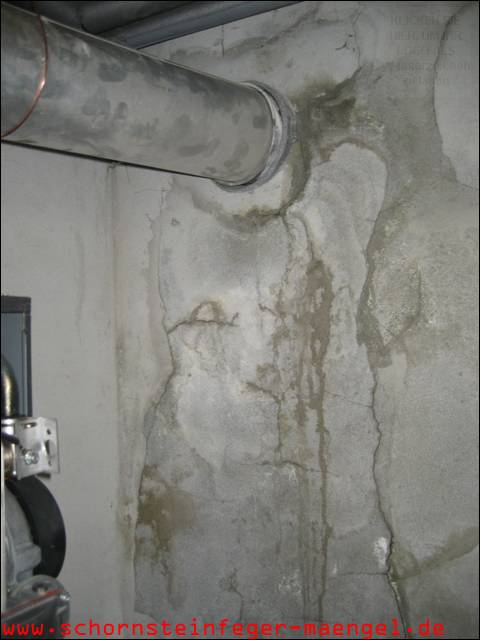

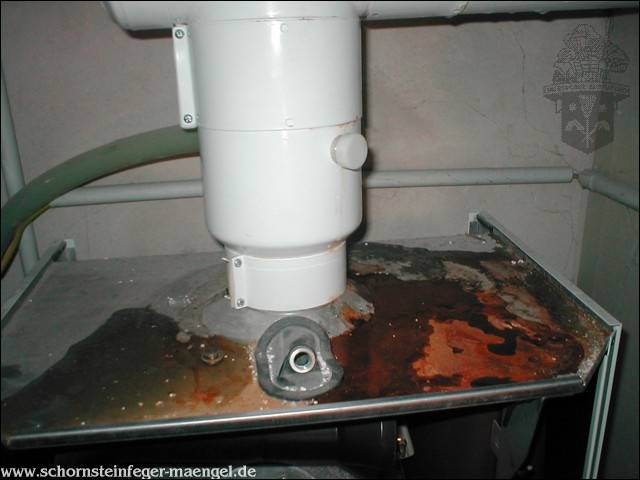

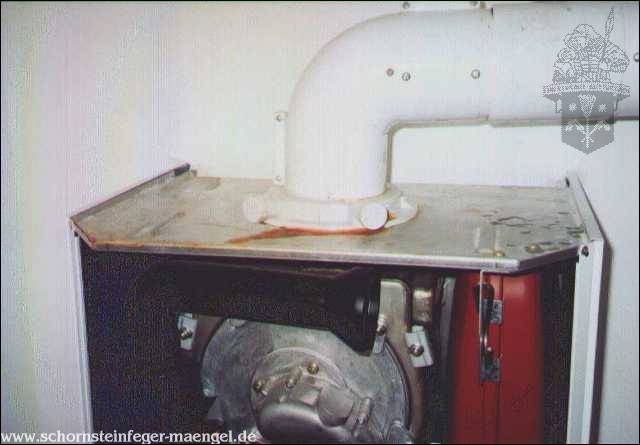

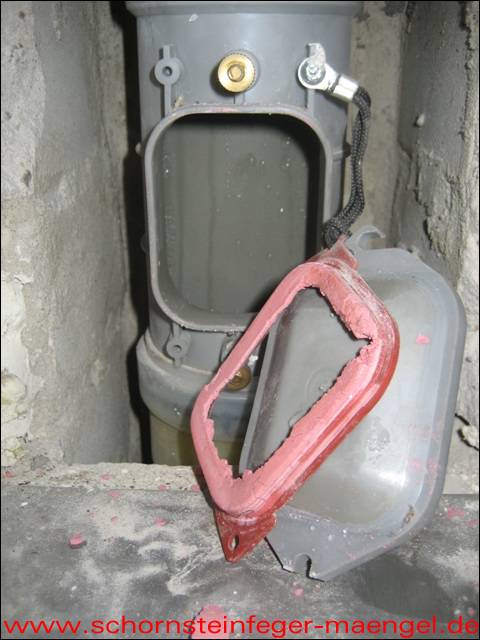

Abgasleitung undicht - Kondensat auf Heizung |

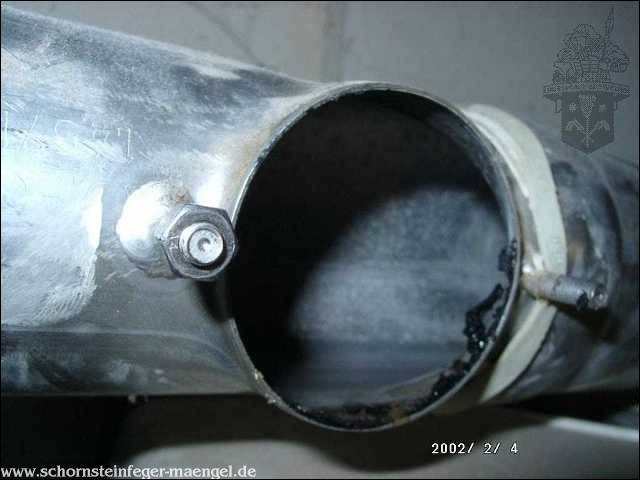

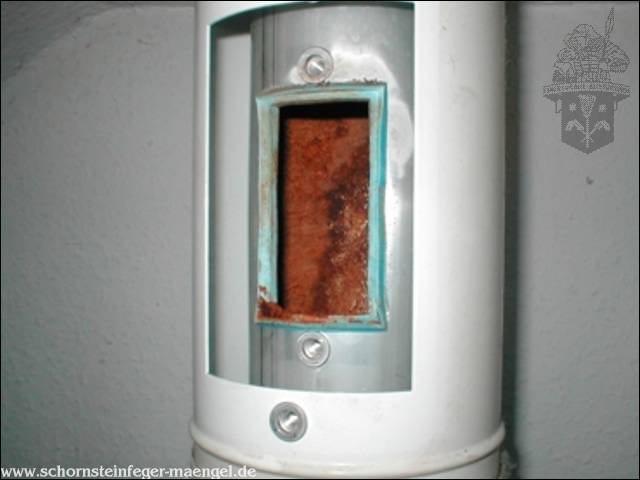

Abgasleitung
stark angerostet |
![](photogallery/Abgasleitung/a016_small.jpg)

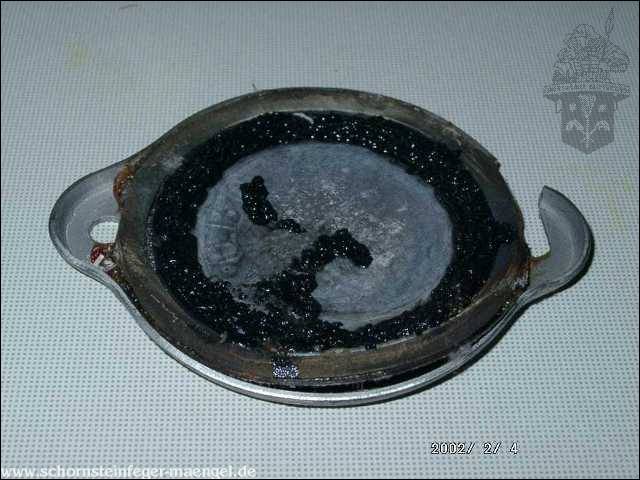

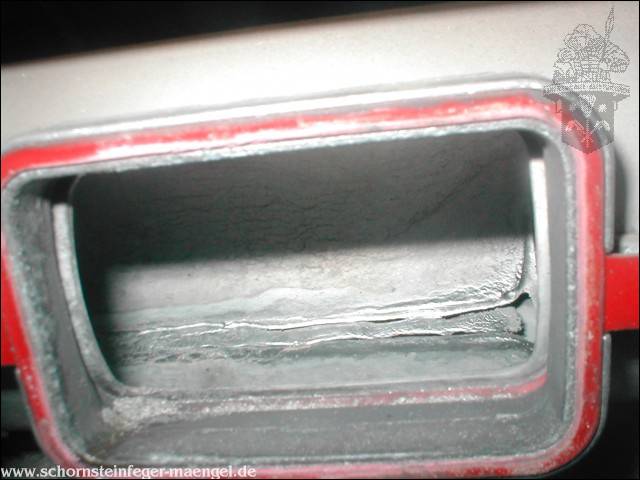

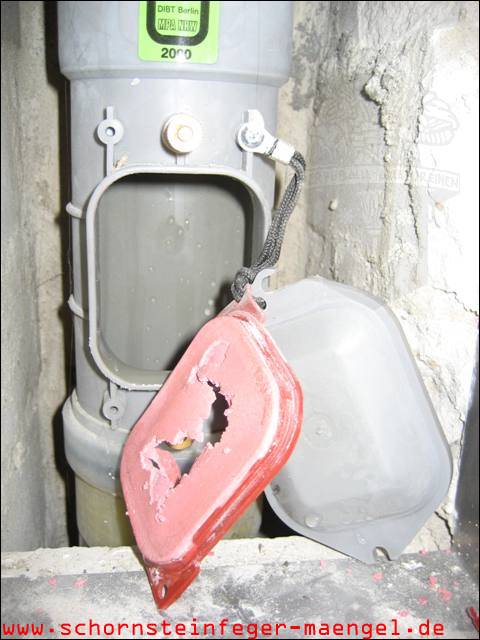

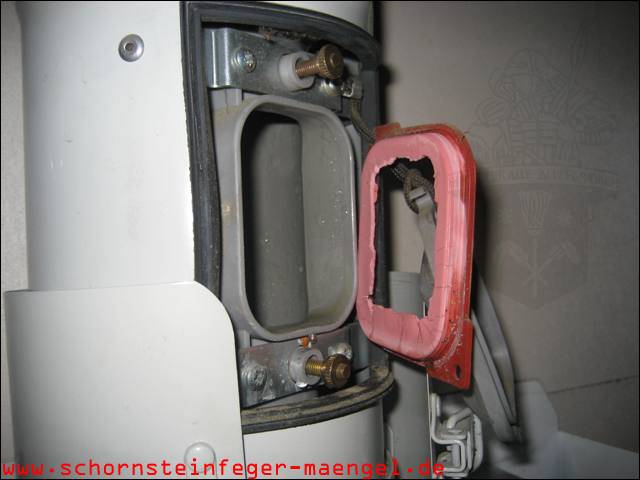

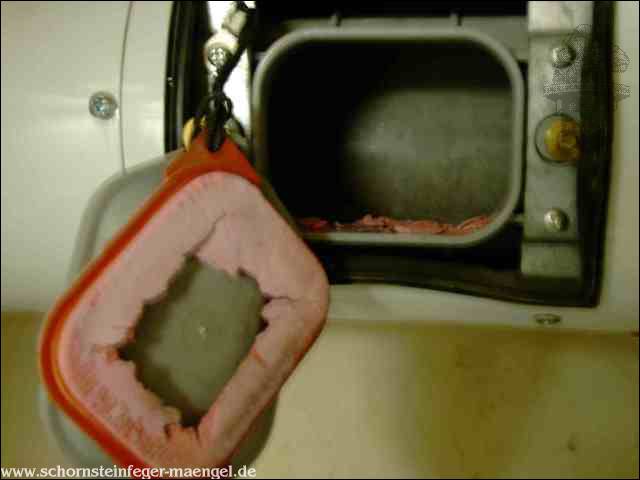

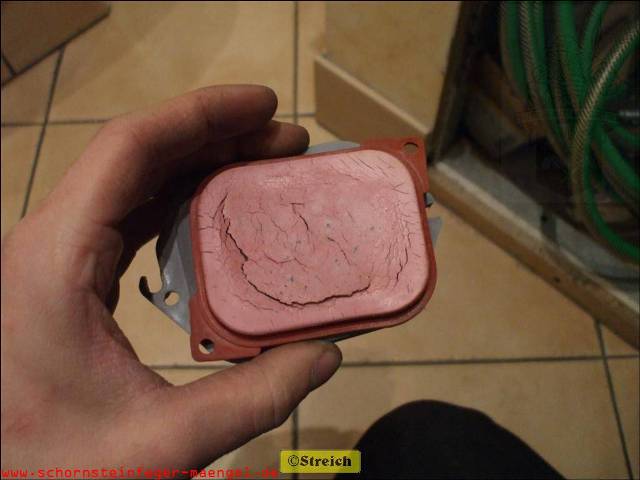

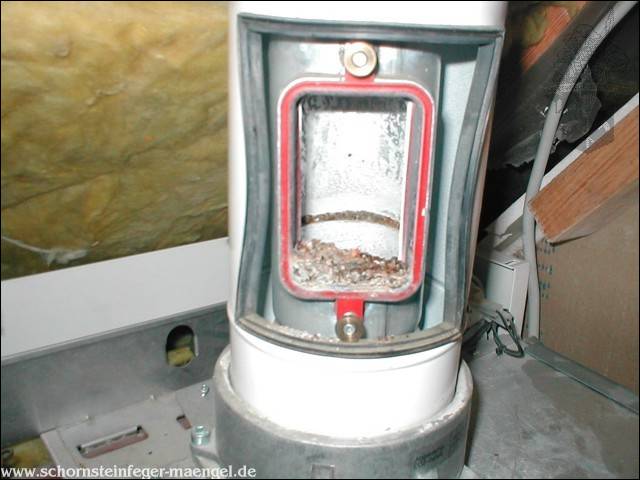

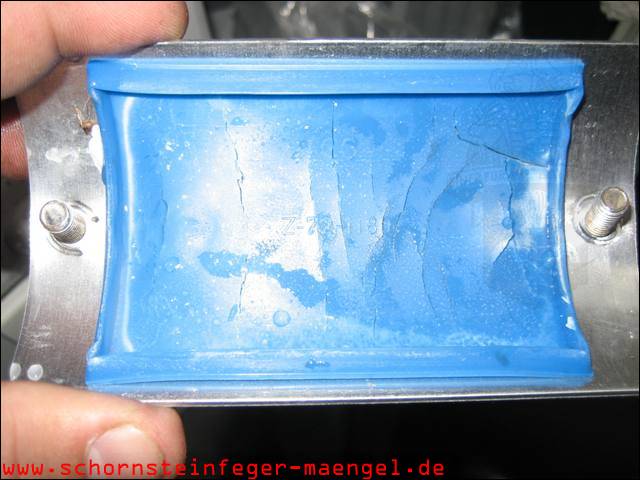

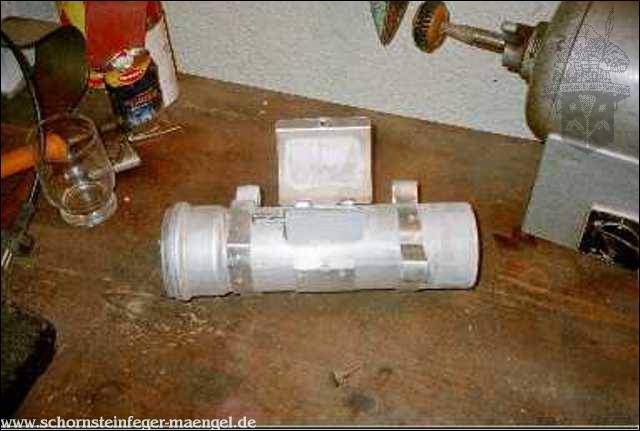

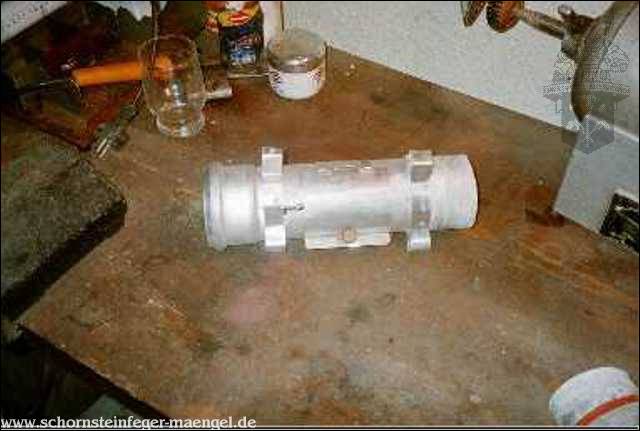

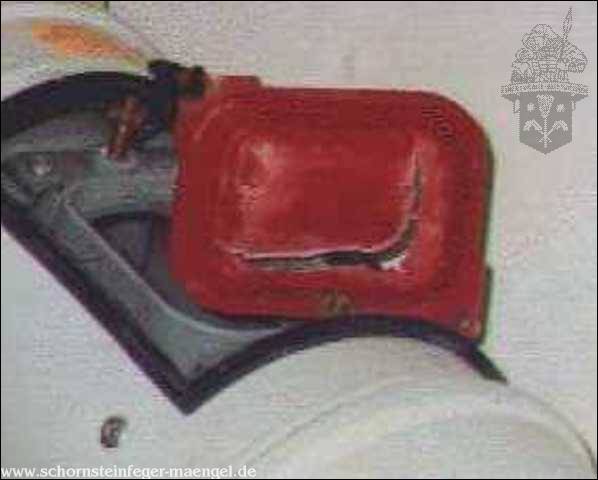

Dichtung der Revisionsöffnung zerfressen |
![](photogallery/Abgasleitung/a001_small.jpg) ![](photogallery/Abgasleitung/a002_small.jpg)

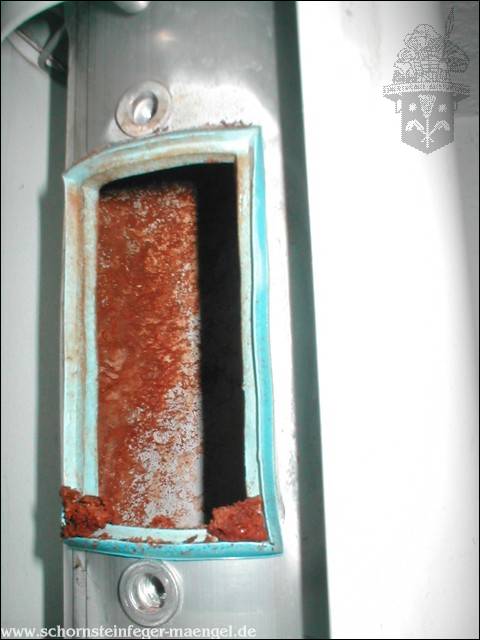

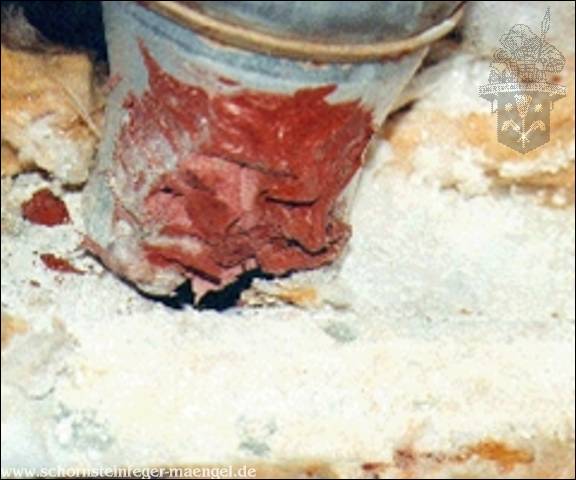

Revisionsstück zerfressen - Abgasleitung undicht |
![](photogallery/Abgasleitung/a057_small.jpg)

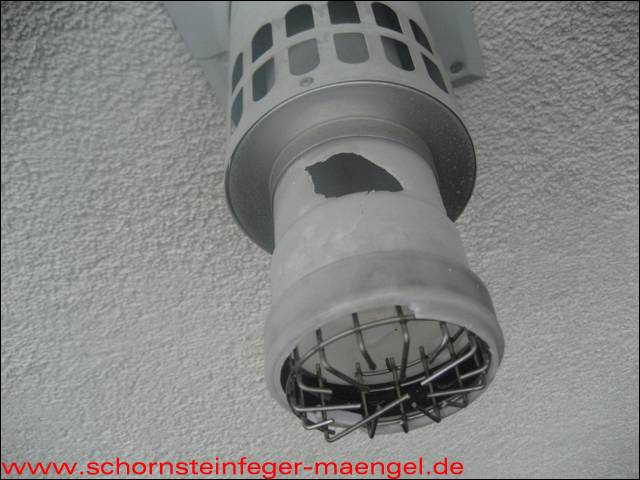

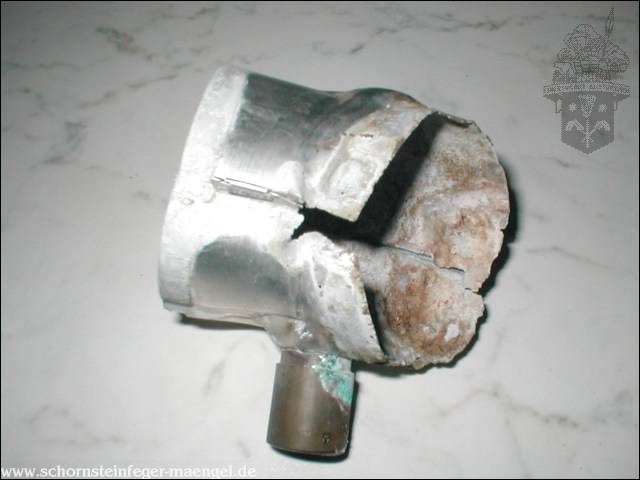

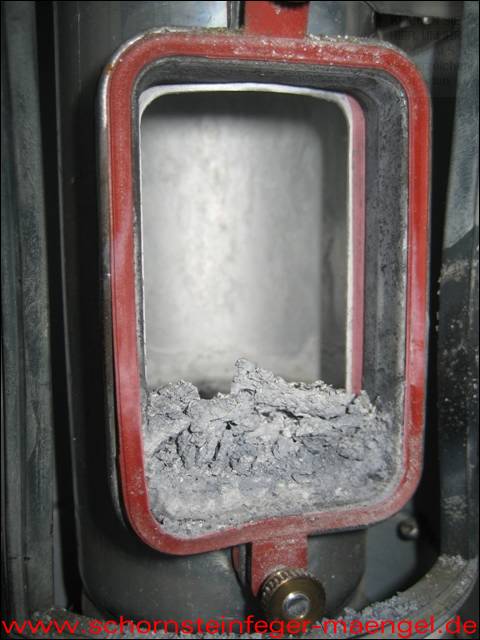

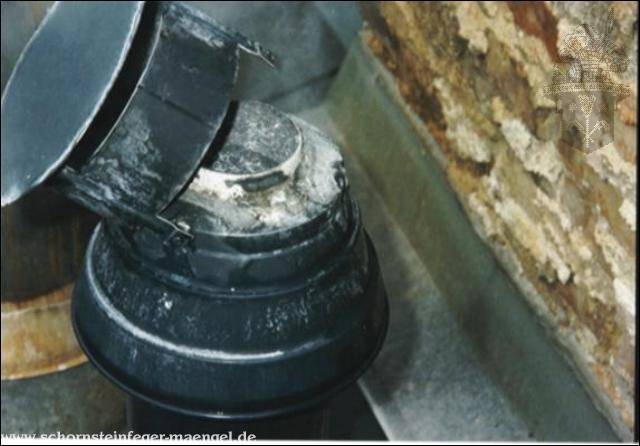

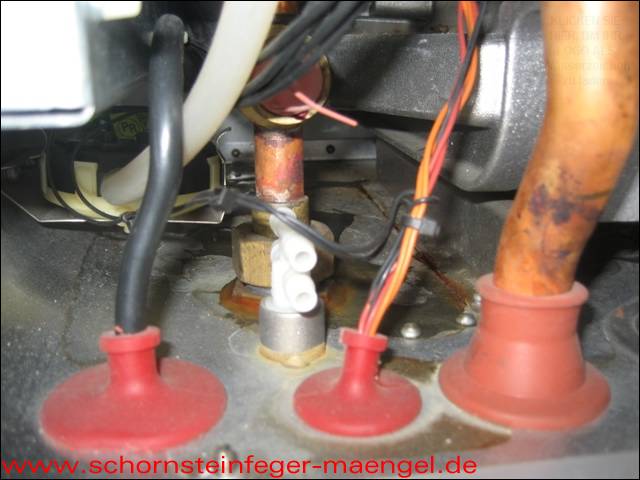

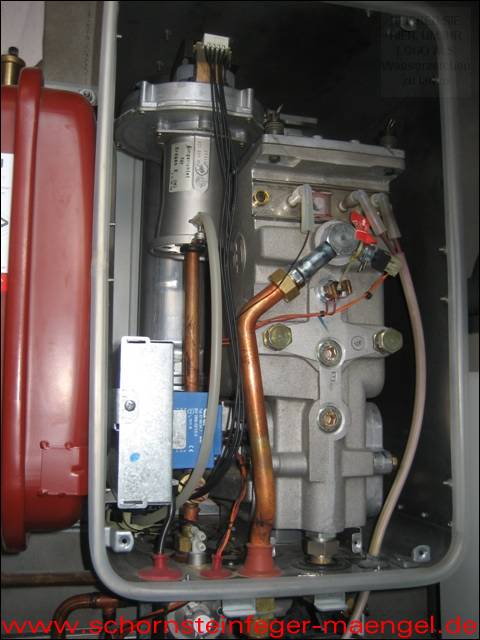

Mündungselement abgerostet
|
Dichtung
verschoben |
![](photogallery/Abgasleitung/IMG_1868_small.jpg) ![](photogallery/Abgasleitung/IMG_1867_small.jpg) ![](photogallery/Abgasleitung/IMG_1876_small.jpg)
Messstutzen abgerostet - Abgasleitung so undicht, das schon das Kondensat in
die Feuerstätte zurück läuft! |
![](photogallery/Abgasleitung/a014_small.jpg)

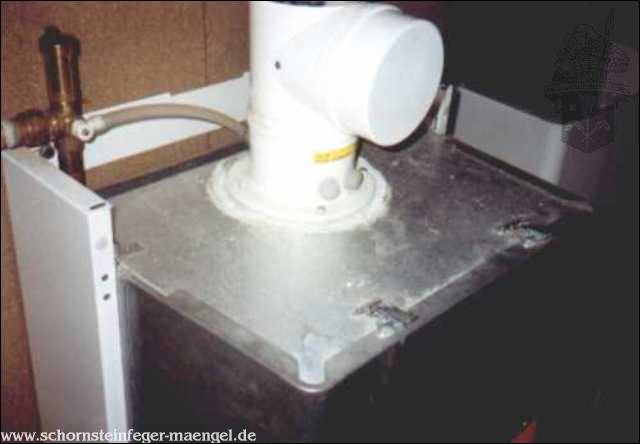

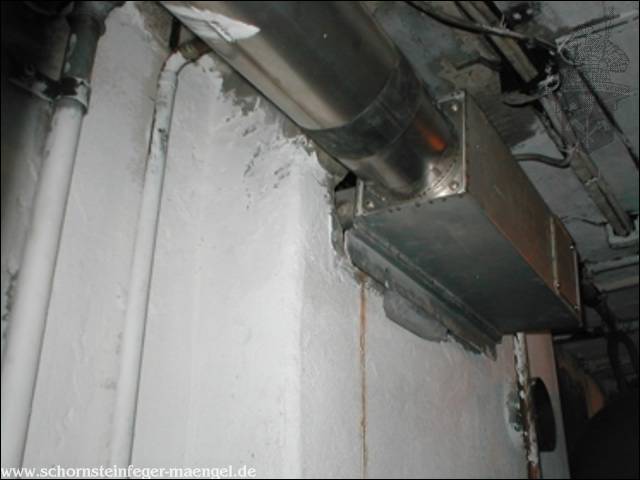

Abgasleitung undicht
|
![](photogallery/Abgasleitung/a020_small.jpg) ![](photogallery/Abgasleitung/a021_small.jpg)

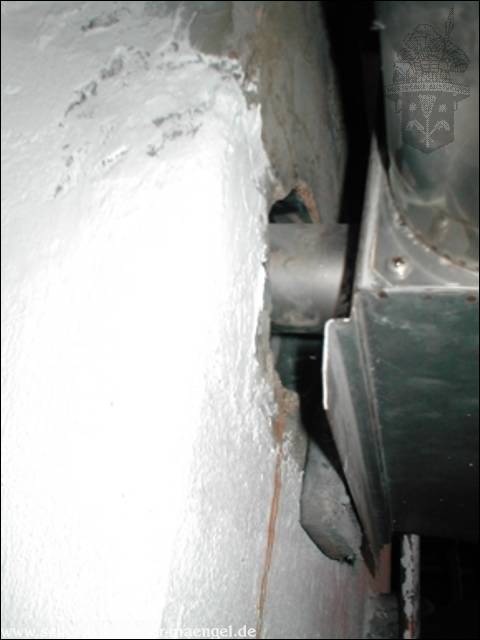

Anschluss am Schornstein undicht |
![](photogallery/Abgasleitung/MS-111_small.jpg) |
![](photogallery/Abgasleitung/a120_small.jpg)

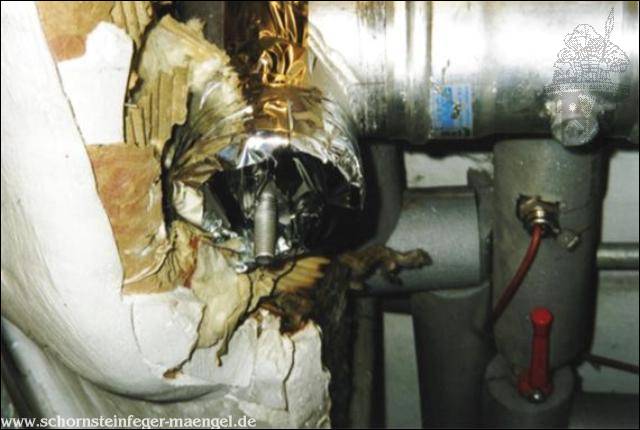

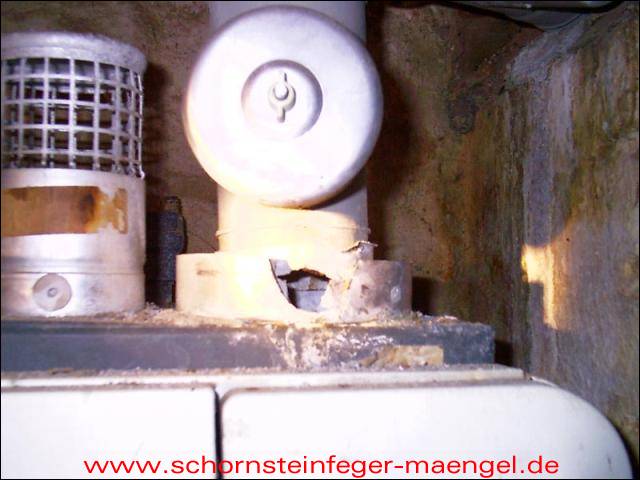

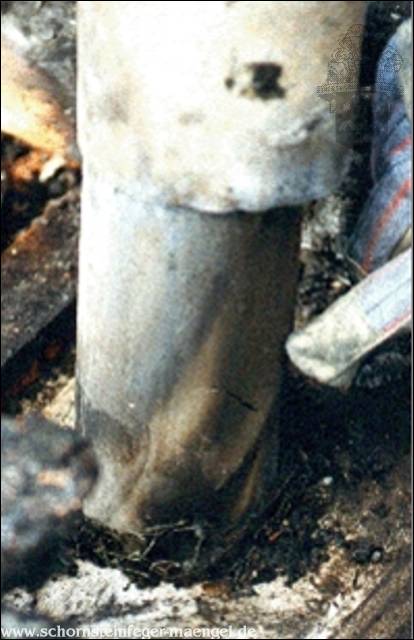

Brand durch undichte Abgasleitung |
![](photogallery/Abgasleitung/a026_small.jpg)
Dichtung in Abgasleitung verschoben |
![](photogallery/Abgasleitung/a027_small.jpg)

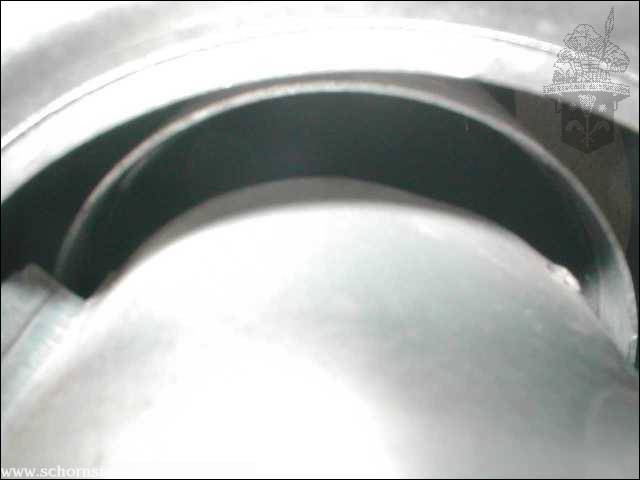

Abgasleitung auseinander |
![](photogallery/Abgasleitung/a013_small.jpg) ![](photogallery/Abgasleitung/a032_small.jpg)

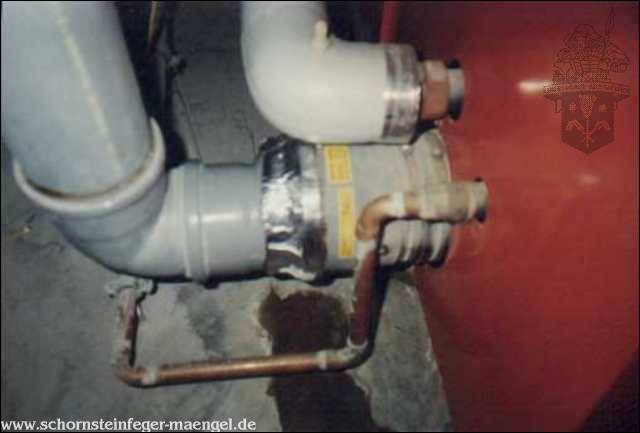

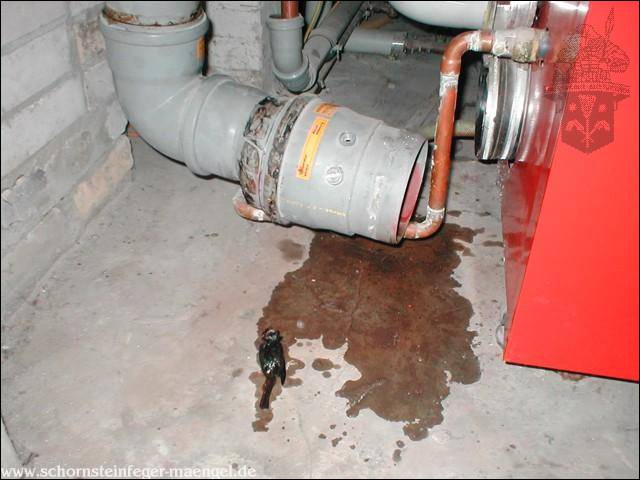

Abgasleitung vom Kesselstutzen gerutscht und Vogel in Abgasleitung |
Dichtung
verschoben - Abgasleitung undicht |
Dichtung
der Revisionsöffnung zerfressen! |
Revisionsöffnung
undicht! |
![](photogallery/Abgasleitung/a152_small.jpg)
Abgasleitung durchs aggressive Kondensat zerfressen |
![](photogallery/Abgasleitung/a110_small.jpg)

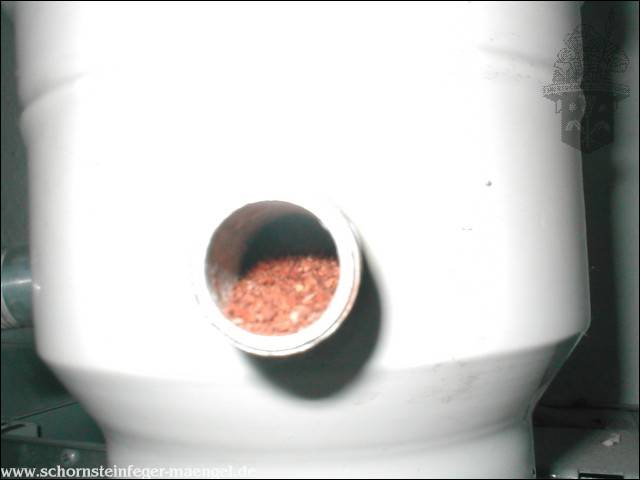

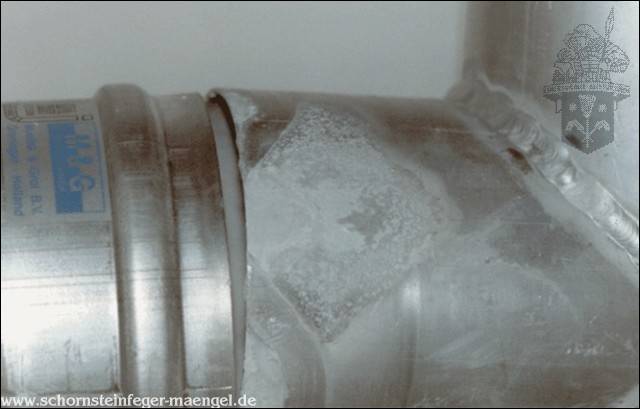

Mess- und Prüfstutzen durchgerostet |
![](photogallery/Abgasleitung/a119_small.jpg)

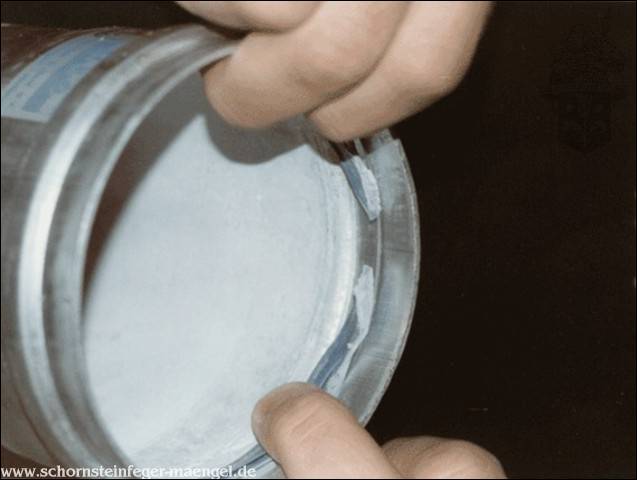

Dichtung gerissen |
![](photogallery/Abgasleitung/a101_small.jpg)
Mess- und Prüfstutzen durchgerostet |
Dichtung verschoben |
![](photogallery/Abgasleitung/a084_small.jpg) ![](photogallery/Abgasleitung/a085_small.jpg)
Revisionsöffnung undicht |
![](photogallery/Abgasleitung/a098_small.jpg) ![](photogallery/Abgasleitung/a099_small.jpg)

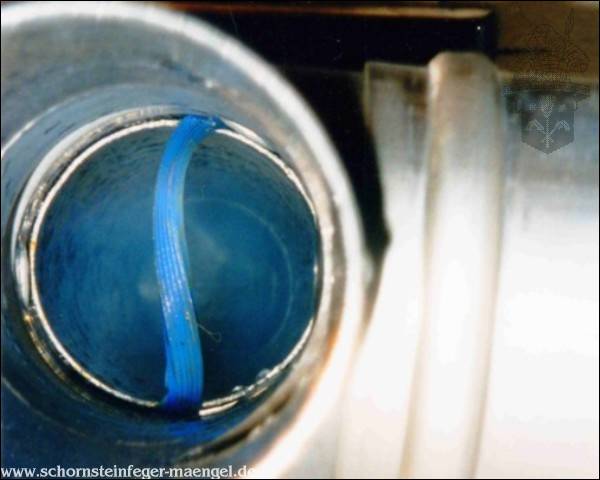

Dichtung verschoben - Abgasleitung undicht |

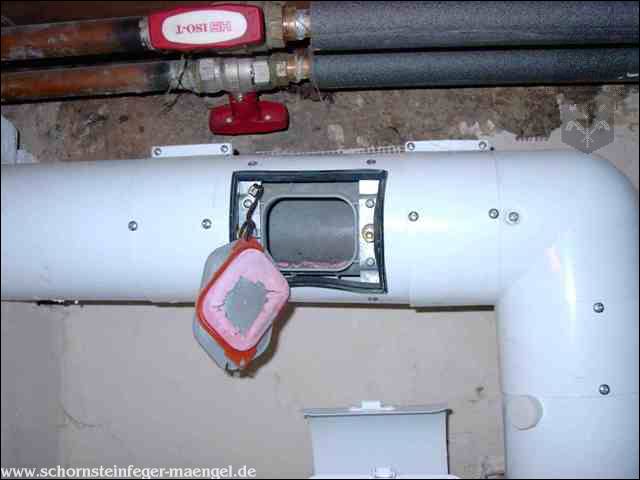

![](photogallery/Abgasleitung/a093_small.jpg)

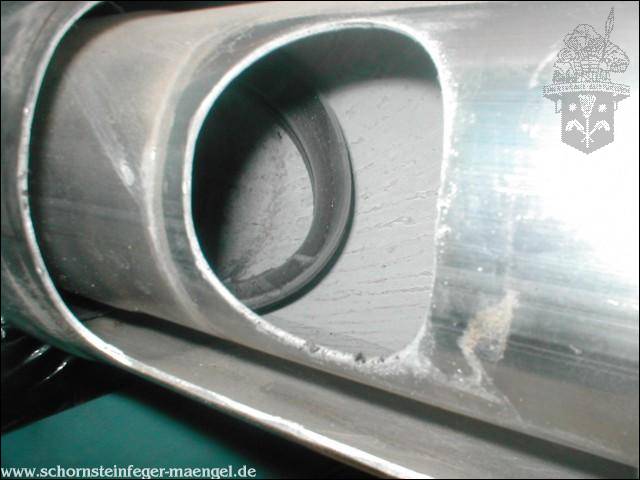

Dichtung der Revisionsöffnung zerfressen
|
![](photogallery/Abgasleitung/a104_small.jpg)

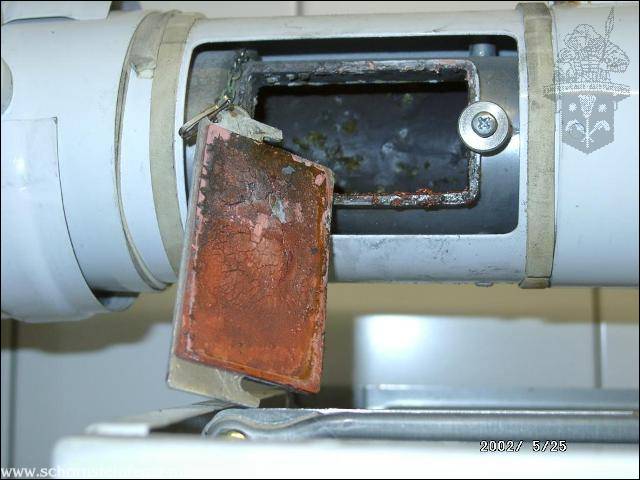

Dichtung der Revisionsöffnung zerfressen |
![](photogallery/Abgasleitung/a034_small.jpg)

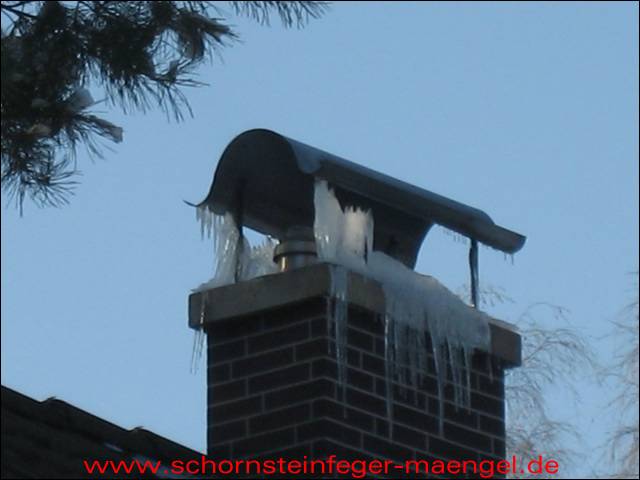

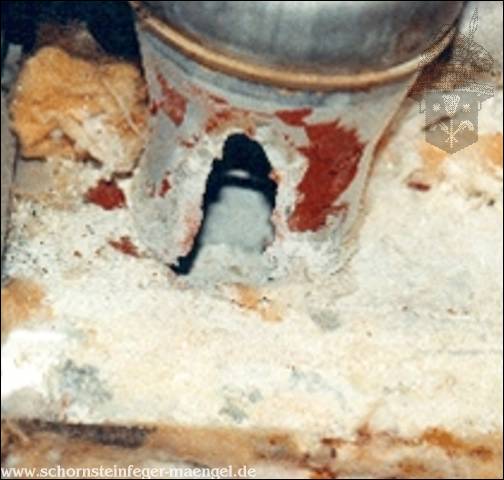

undichtes Mündungselement - Vereisung des Ringspaltes |
![](photogallery/Abgasleitung/a113_small.jpg) ![](photogallery/Abgasleitung/a112_small.jpg)
Abgasstutzen durchgerostet und durch eine "Fachfirma" versucht abzudichten! |
![](photogallery/Abgasleitung/a135_small.jpg)

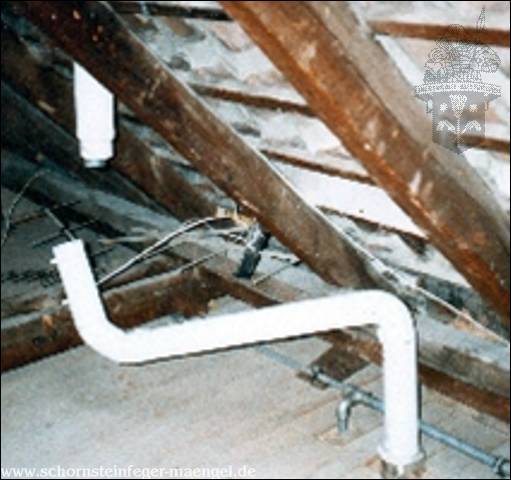

Auseinander gerutscht, weil zusätzliche Halterung fehlt |
Auseinander gerutscht |

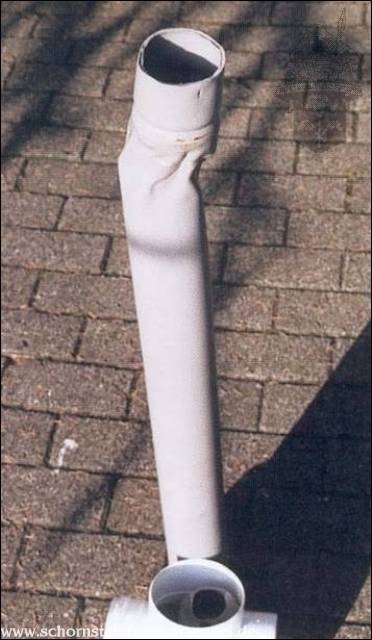

![](photogallery/Abgasleitung/a115_small.jpg) ![](photogallery/Abgasleitung/a114_small.jpg)

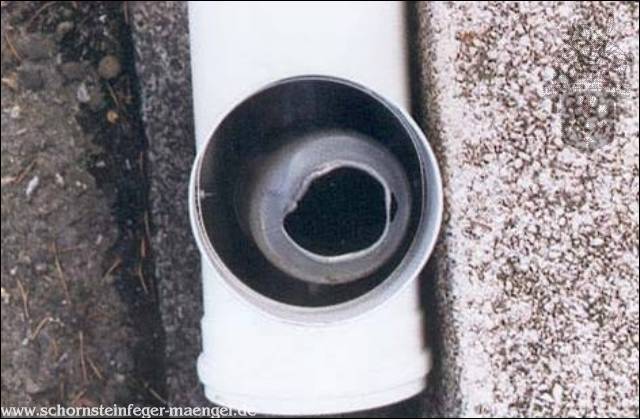

verschmorte Abgasleitung |

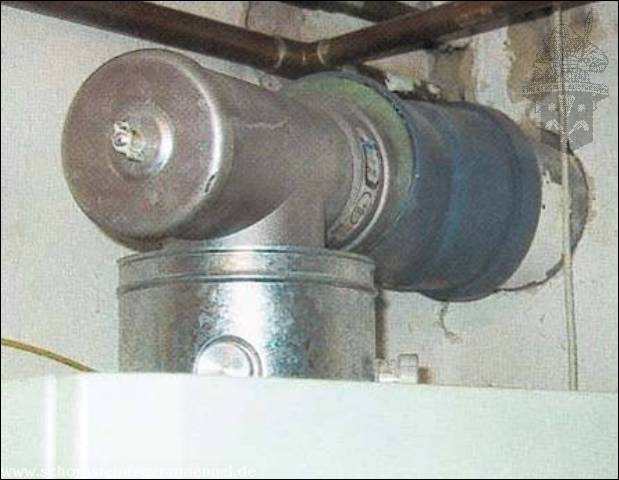

Dichtung
in Abgasleitung verschoben! |
![](photogallery/Abgasleitung/a116_small.jpg)

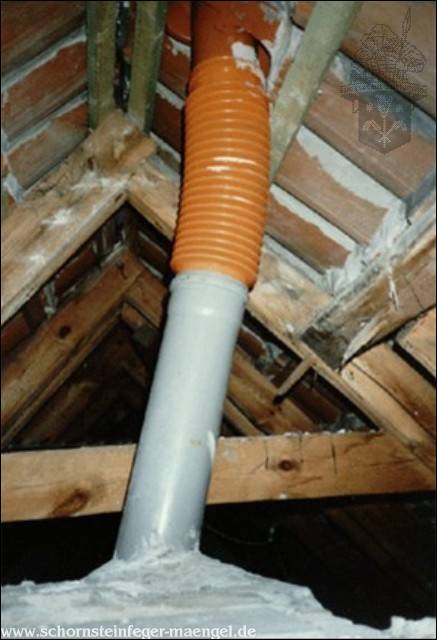

Zwischenstück ist für Abwasserrohre |
Abgasleitung
in einem nicht vorher gereinigten Rauchschornstein eingezogen |
![](photogallery/Abgasleitung/a100_small.jpg)

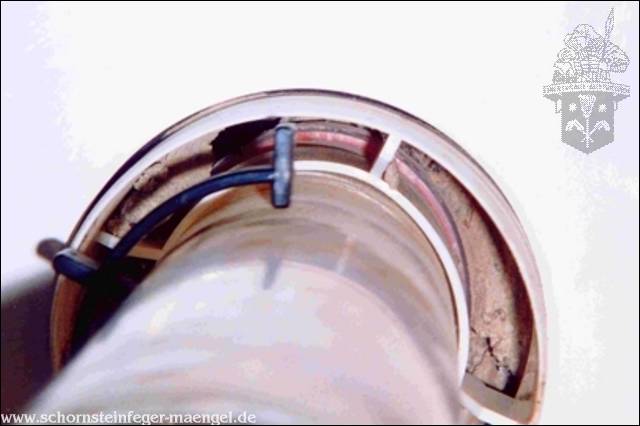

Ringspalt verstopft - Anlage bekommt keine Verbrennungsluft! |
![](photogallery/Abgasleitung/a095_small.jpg)

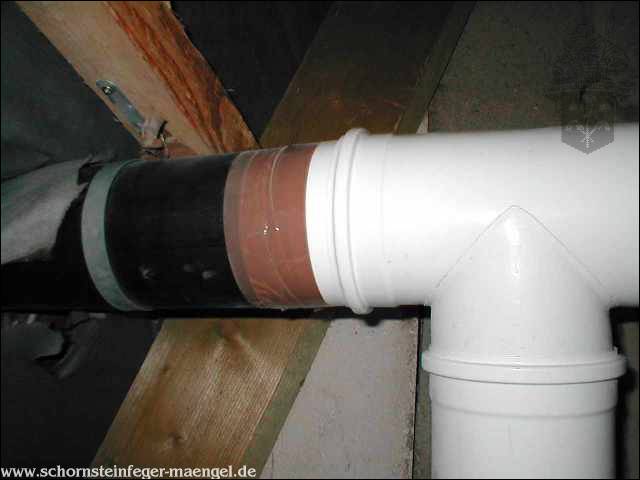

Mit Paketklebeband "abgedichtet" |
![](photogallery/Abgasleitung/a047_small.jpg)

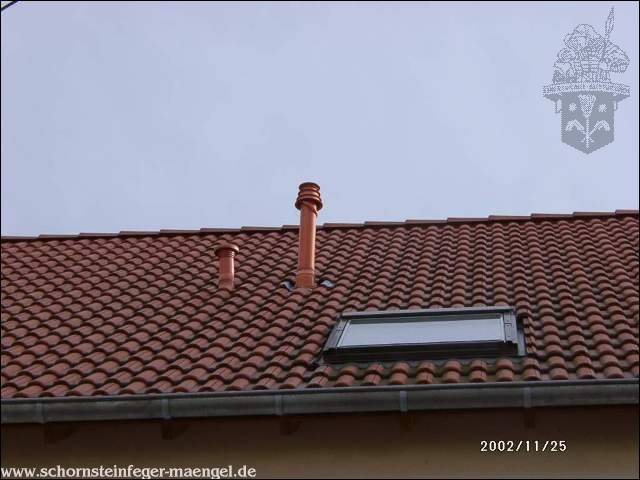

Dichtung verschoben |
![](photogallery/Abgasleitung/a142_small.jpg) ![](photogallery/Abgasleitung/a144_small.jpg) ![](photogallery/Abgasleitung/a145_small.jpg) ![](photogallery/Abgasleitung/a147_small.jpg)

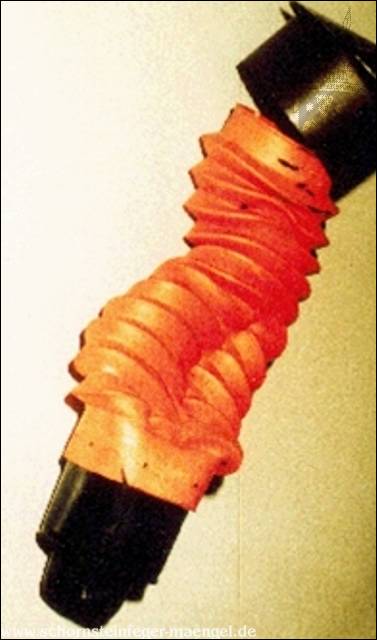

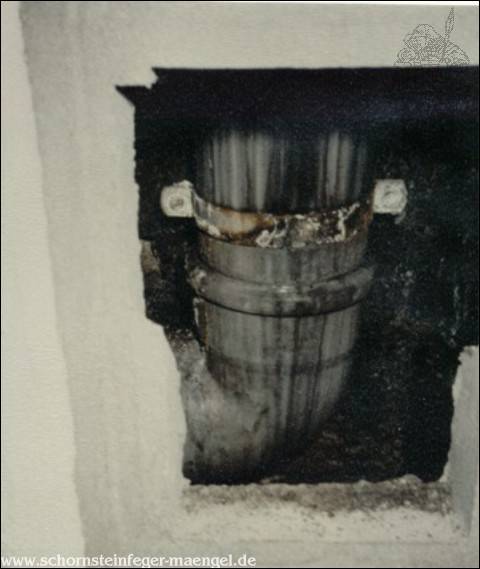

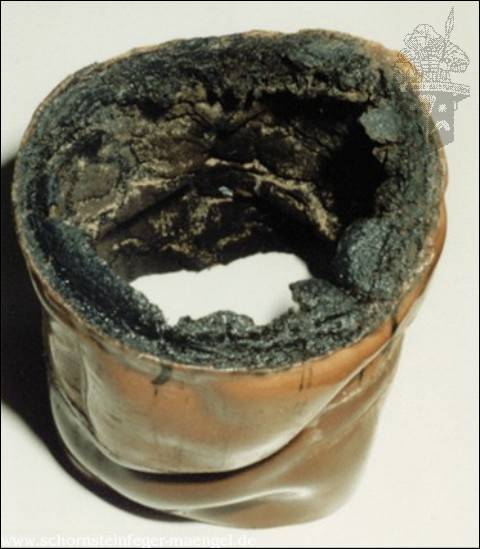

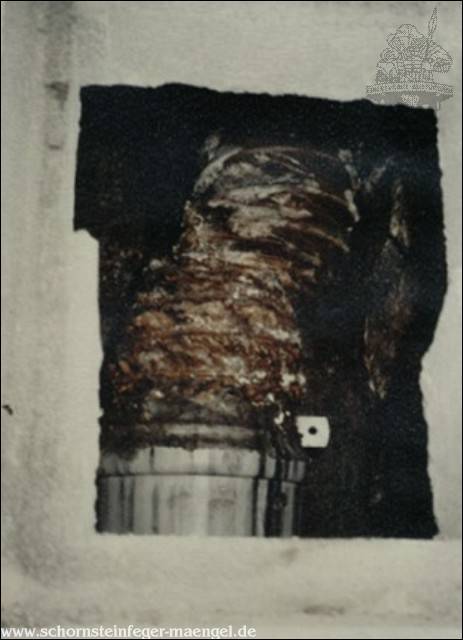

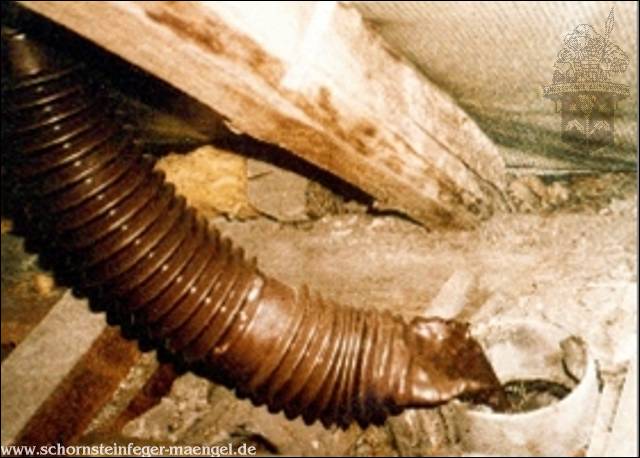

nicht als Abgasleitungen zugelassene geschmolzene Verbindungen
|
Mit Haspelkamera entdeckt! |
Dichtung
in Abgasleitung verschoben --> Kondensataustritt |

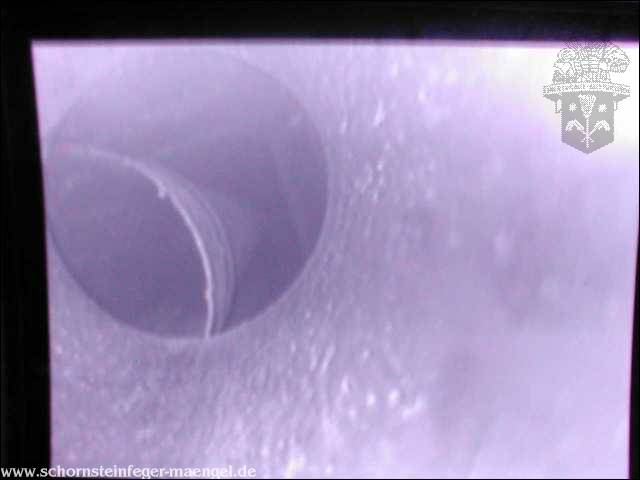

![](photogallery/Abgasleitung/a035_small.jpg)
Edelstahlrohr im Schornstein auseinander - Schornstein stark durchfeuchtet |

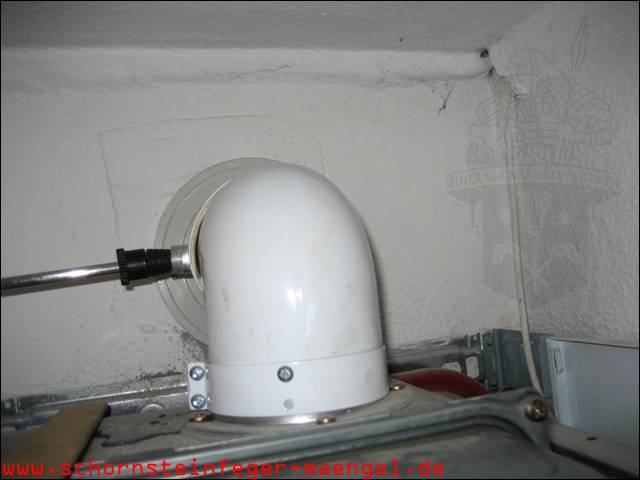

![](photogallery/Abgasleitung/a253_small.jpg) ![](photogallery/Abgasleitung/a252_small.jpg)

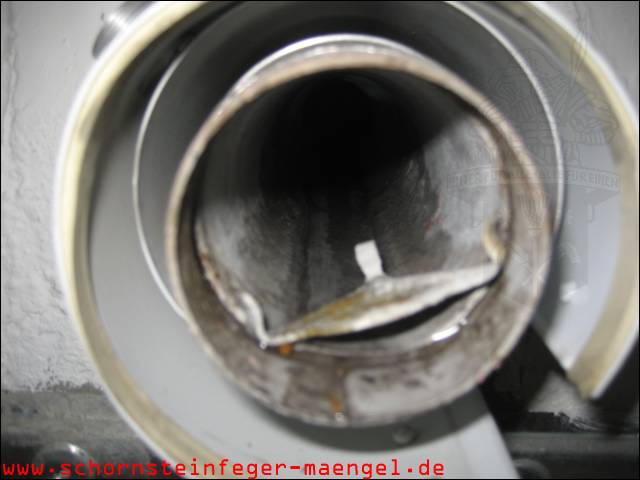

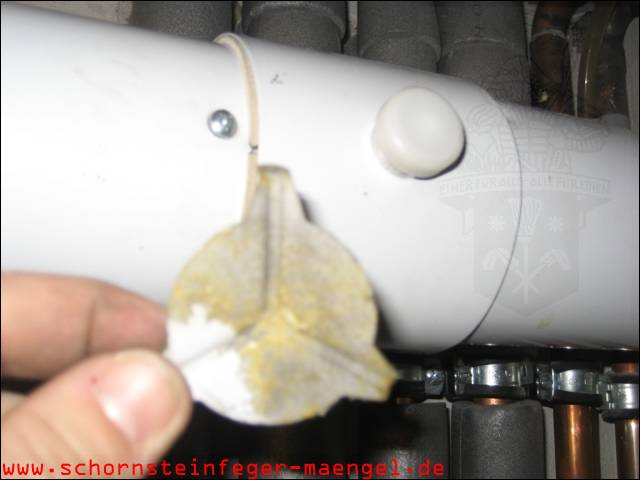

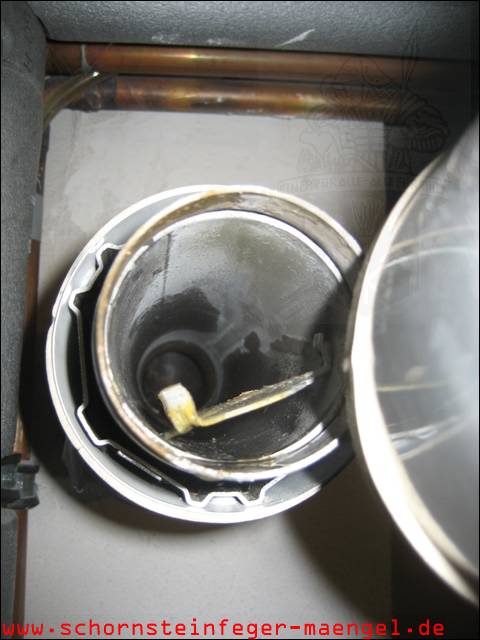

Stauscheibe in der Abgasleitung abgerostet! Typischer Mangel an
Abgasleitungen! |
![](photogallery/Abgasleitung/IMG_3900_small.jpg) ![](photogallery/Abgasleitung/IMG_3901_small.jpg)

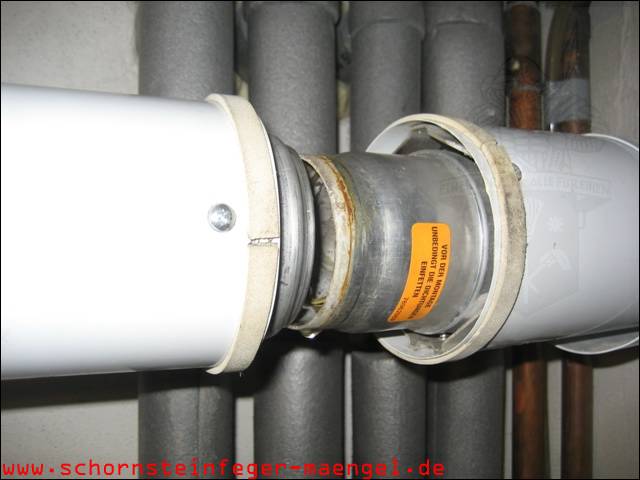

typisches Problem bei älteren Brennwertanlagen - Stauscheibe innerhalb der
Abgasleitung korrodiert an den den Halterungen ab! |

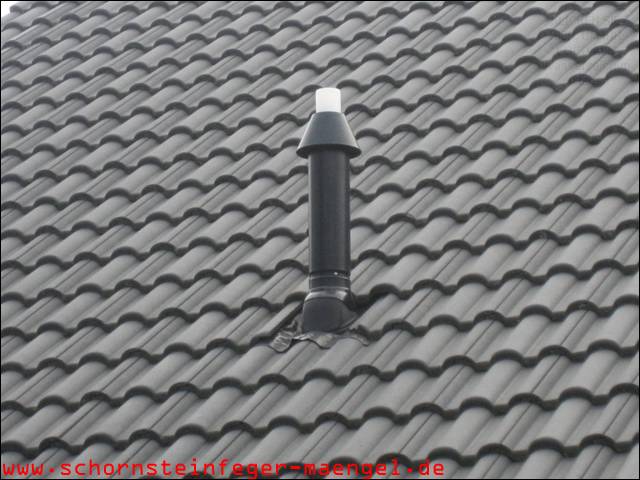

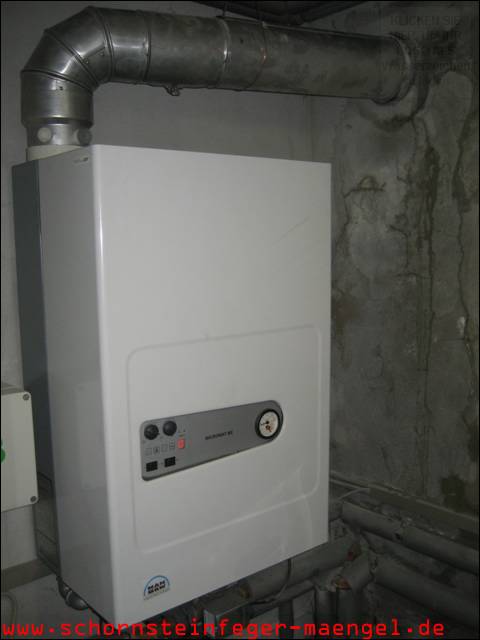

![](photogallery/Abgasleitung/IMG_1319_small.jpg) ![](photogallery/Abgasleitung/IMG_1316_small.jpg)

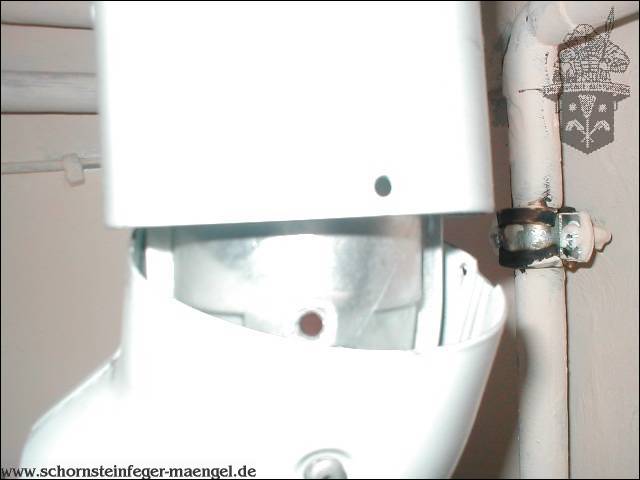

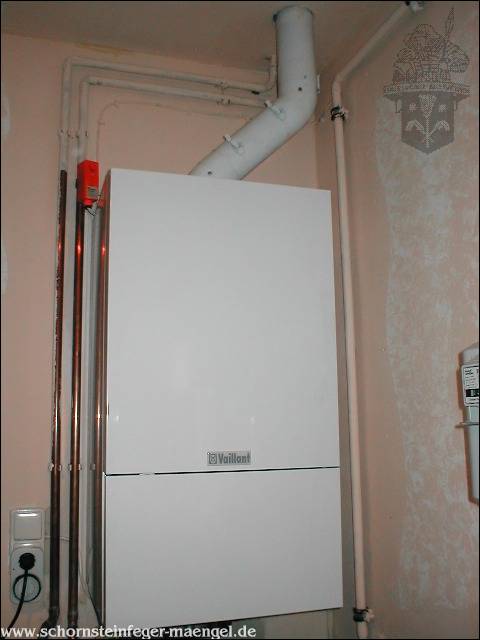

Schornsteinwange völlig durchnässt, da Abgasleitung undicht! |
![](photogallery/Abgasleitung/a156_small.JPG) ![](photogallery/Abgasleitung/a154_small.jpg) ![](photogallery/Abgasleitung/a155_small.jpg)

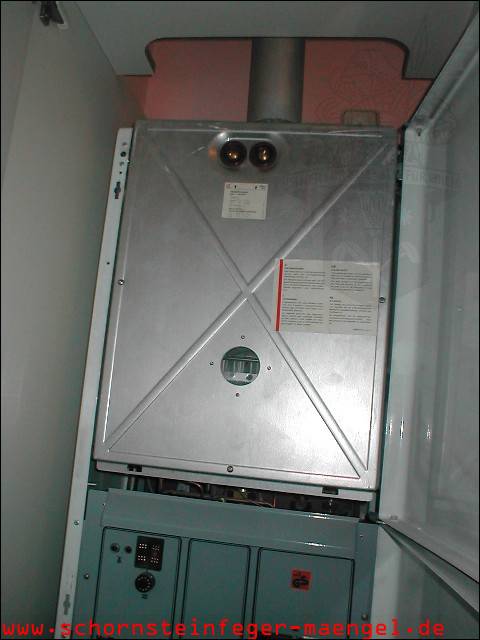

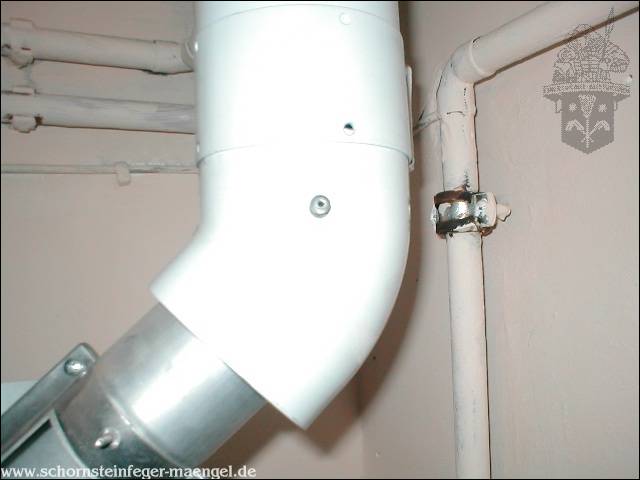

Niet an Abgasleitung vom Innenrohr abgerostet - Ringspaltmessung bei 18,4
% Sauerstoff! |
![](photogallery/Abgasleitung/g176_small1.jpg) ![](photogallery/Abgasleitung/g175_small1.jpg) ![](photogallery/Abgasleitung/g174_small1.jpg)

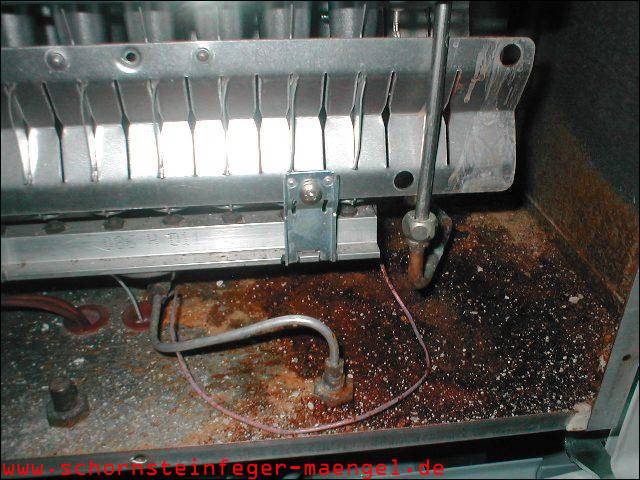

Abgasleitung innerhalb der Turbotherme durchgerostet! |
![](photogallery/Abgasleitung/a268_small.jpg) ![](photogallery/Abgasleitung/a267_small.jpg)

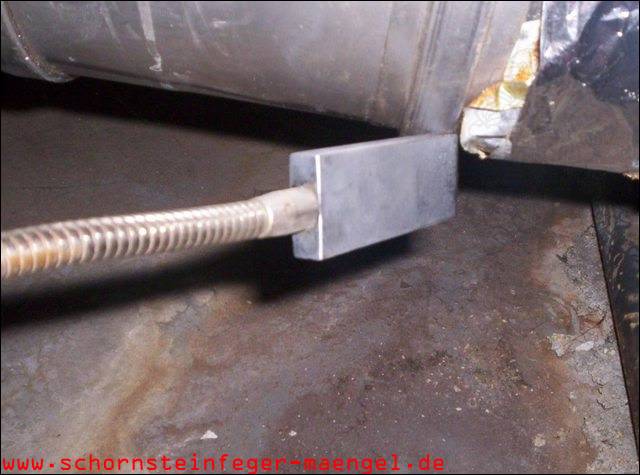

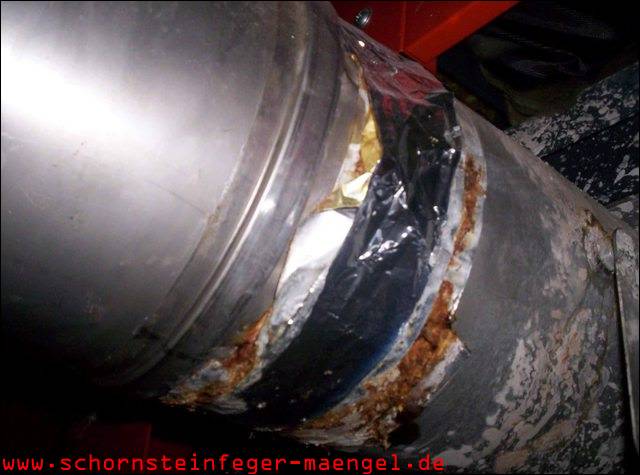

Abgasaustritt an der Abgasleitung, Dichtung der Verbindungsstelle
verschlissen - Wartungsmonteur hat hier versucht die Stelle mit Hilfe eines
Klebebandes abzudichten ! |

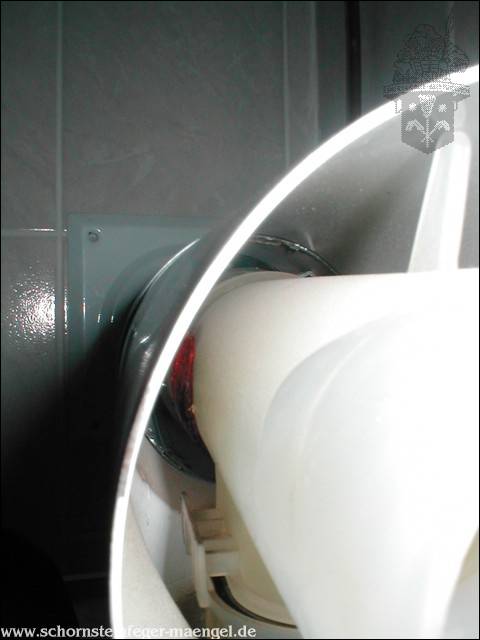

Dichtung
der Abgasleitung verschlissen - Kondensat tropft aus waagerechten
Verbindungsstück |

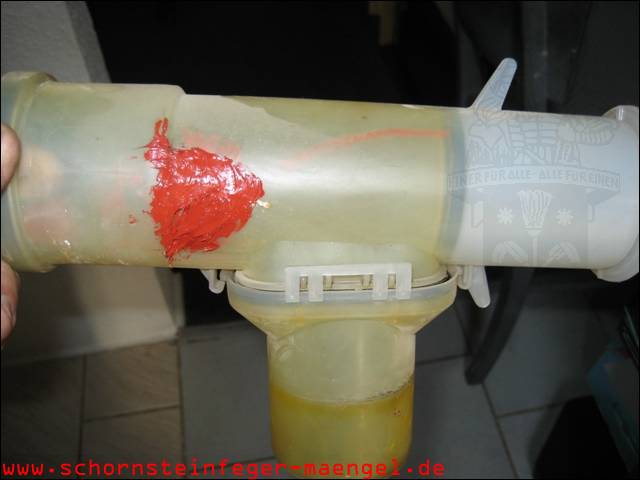

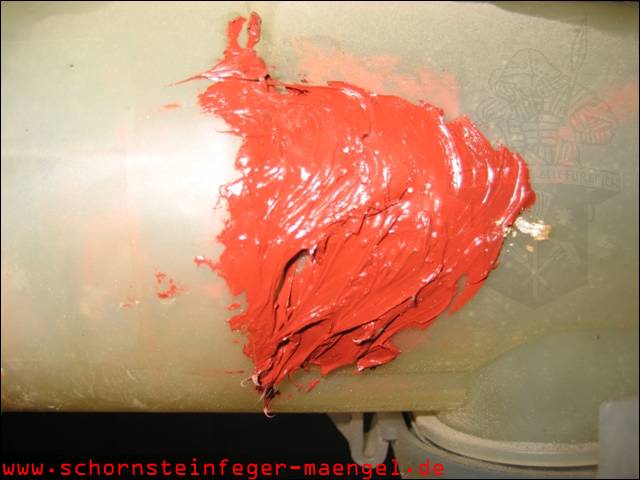

![](photogallery/Abgasleitung/a158_small.jpg) ![](photogallery/Abgasleitung/a159_small.jpg) ![](photogallery/Abgasleitung/a241_small.jpg) Loch

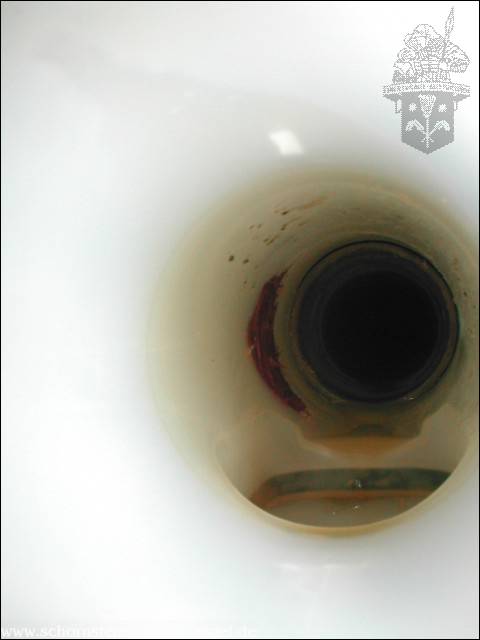

in Kunststoffabgasleitung wurde hier mit Silikon einfach nur zugeschmiert!
Wie lange soll das halten? |

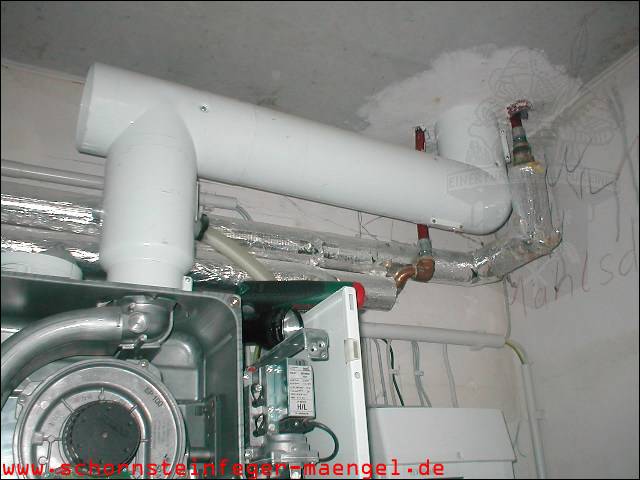

![](photogallery/Abgasleitung/a217_small.jpg)
Abgasleitung undicht! |
![](photogallery/Abgasleitung/a183_small.jpg) ![](photogallery/Abgasleitung/a182_small.jpg) ![](photogallery/Abgasleitung/a181_small.jpg)

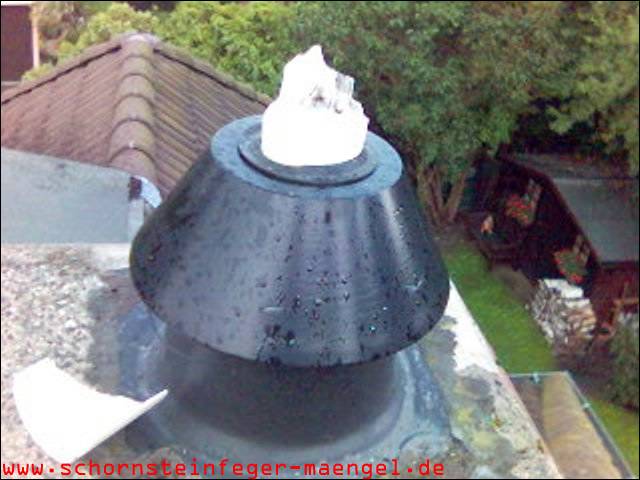

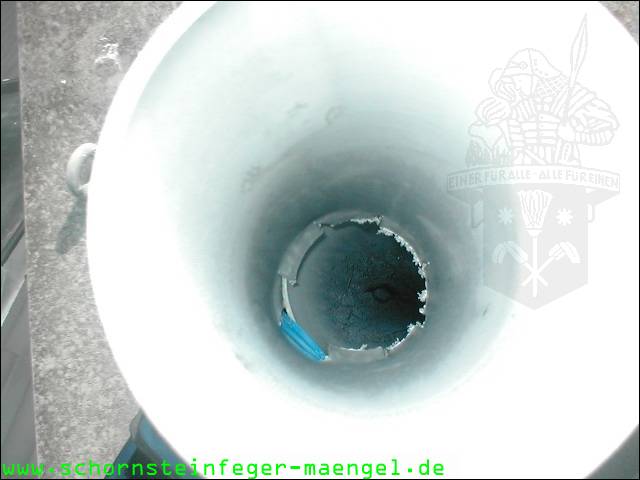

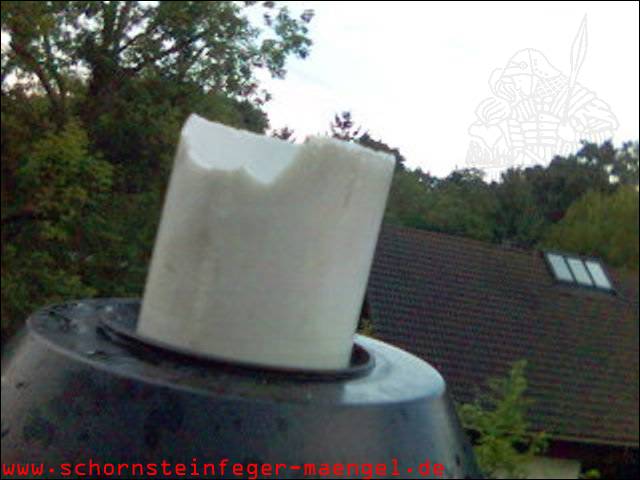

Abgasleitung an der Mündung zerfällt regelrecht! |
![](photogallery/Abgasleitung/a187_small.jpg) ![](photogallery/Abgasleitung/a188_small.jpg)

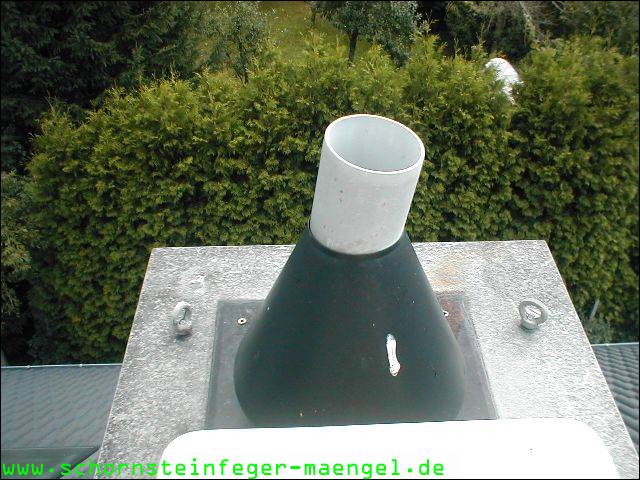

Abgasleitung an der Mündung vom "Fachmann"
zusammengestückelt! |

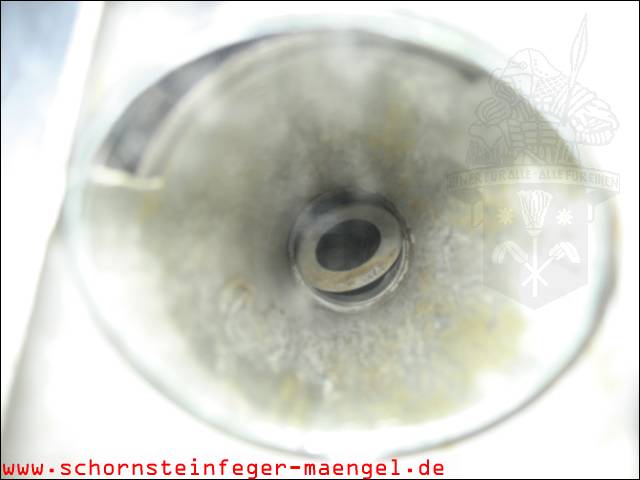

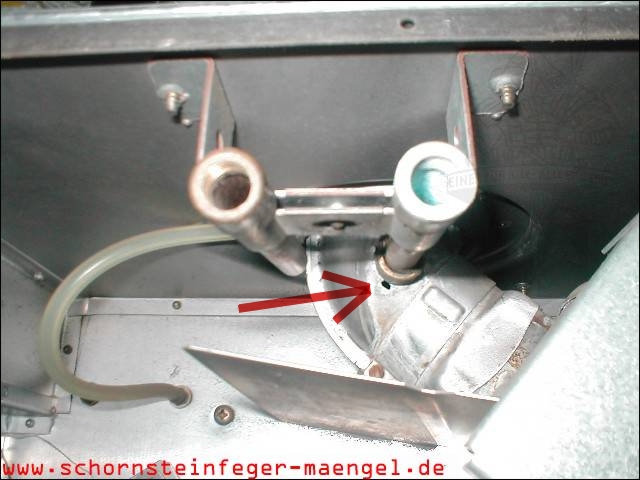

Mess-Stutzen
durchgerostet () |
Dichtung
defekt, Ringspaltmessung negativ! |
![](photogallery/Abgasleitung/a251_small.jpg) ![](photogallery/Abgasleitung/a250_small.jpg) ![](photogallery/Abgasleitung/a249_small.jpg)

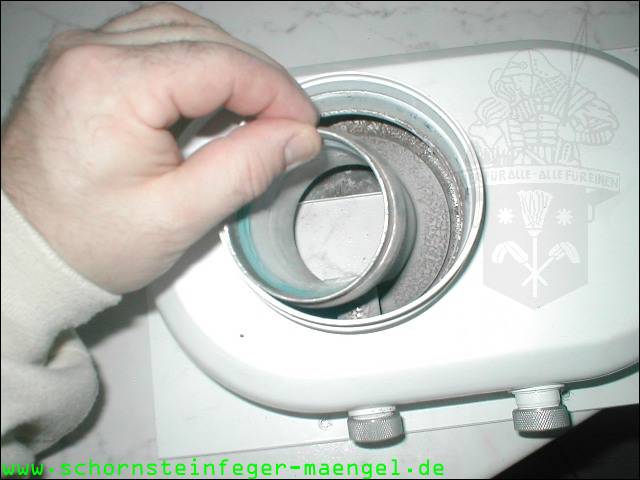

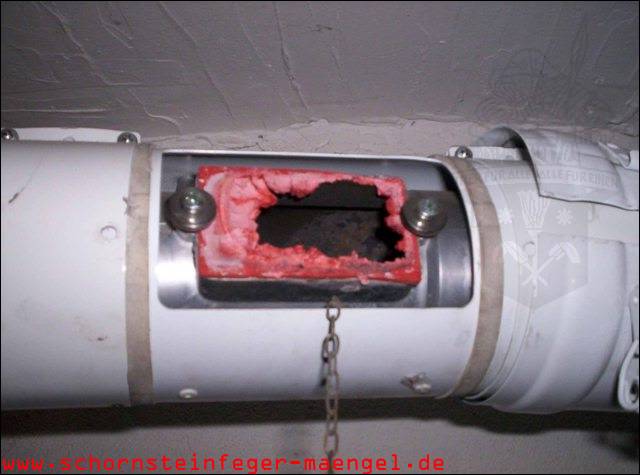

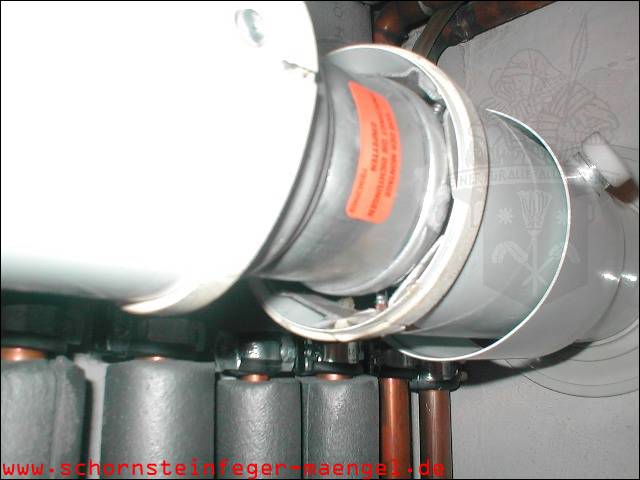

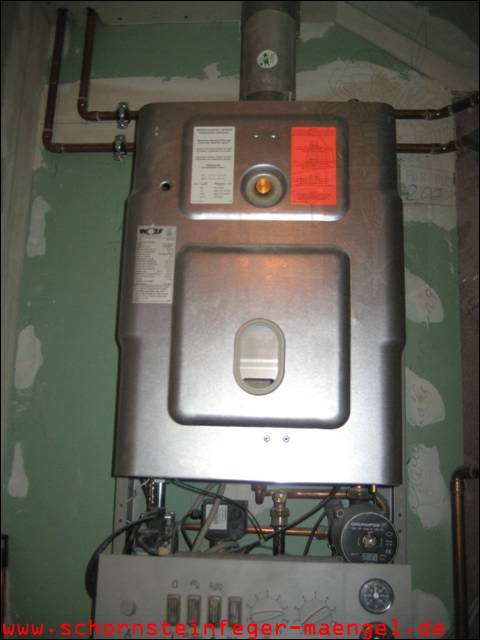

Reduzierring in der Abgasleitung verschoben!
|
![](photogallery/Abgasleitung/a211_small.jpg)

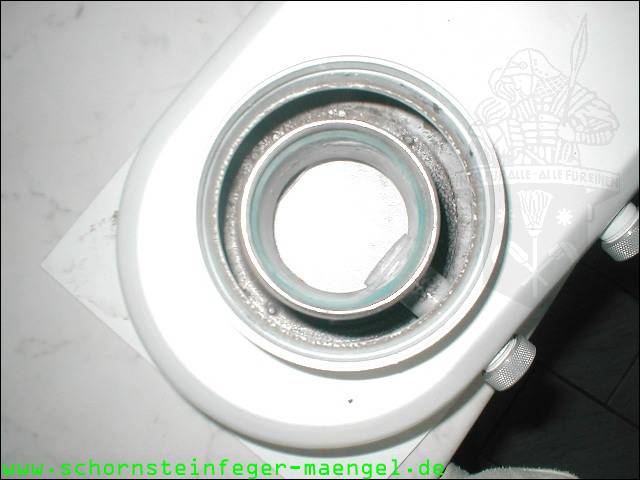

Dichtung der Revisionsöffnung zerfressen
|

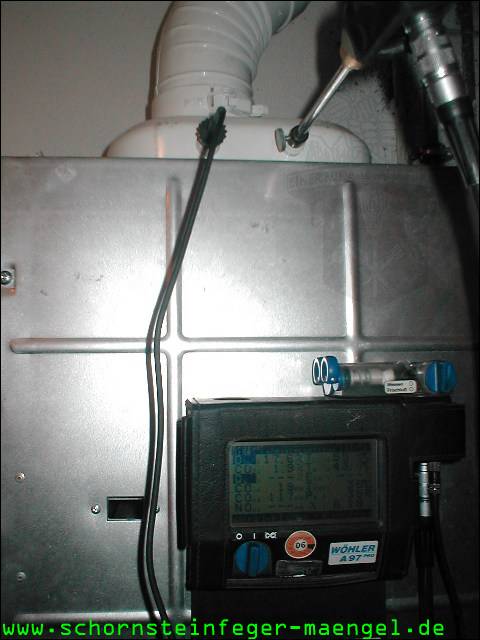

![](photogallery/Abgasleitung/a199_small.jpg) ![](photogallery/Abgasleitung/a202_small.jpg) ![](photogallery/Abgasleitung/a200_small.jpg) ![](photogallery/Abgasleitung/a201_small.jpg) ![](photogallery/Abgasleitung/a203_small.jpg) ![](photogallery/Abgasleitung/a204_small.jpg) ![](photogallery/Abgasleitung/a205_small.jpg)

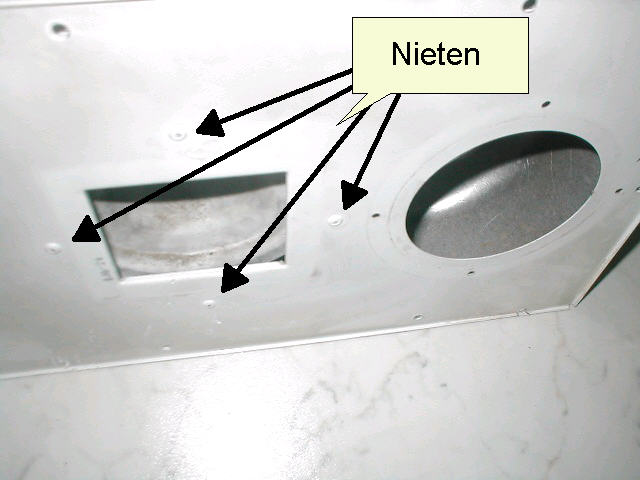

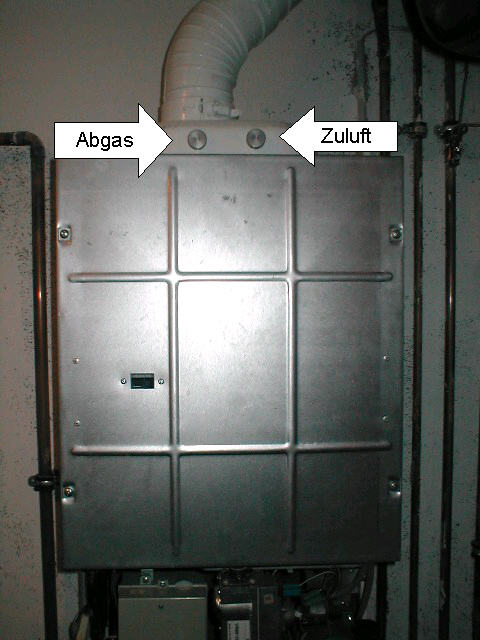

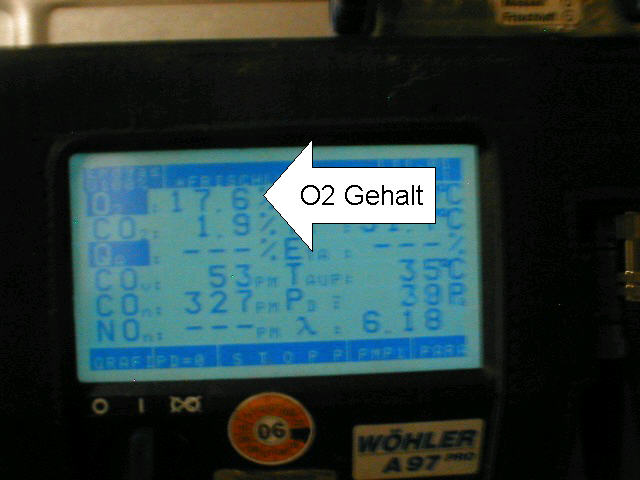

Typischer Mangel an einer bestimmten raumluftunabhängigen
Heizwerttherme - Nieten des Abgasstutzens rosten durch. Abgasleitung undicht
- Abgase rezirkulieren innerhalb des Stutzens. Hoher CO-Ausstoß und Abgase
in der Verbrennungsluft (Ringspalt) |

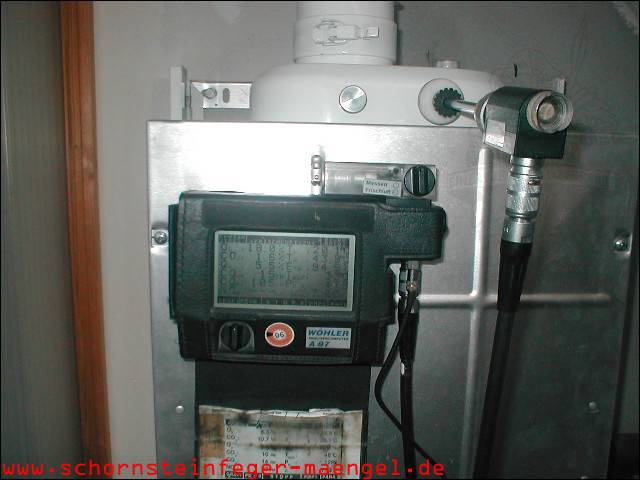

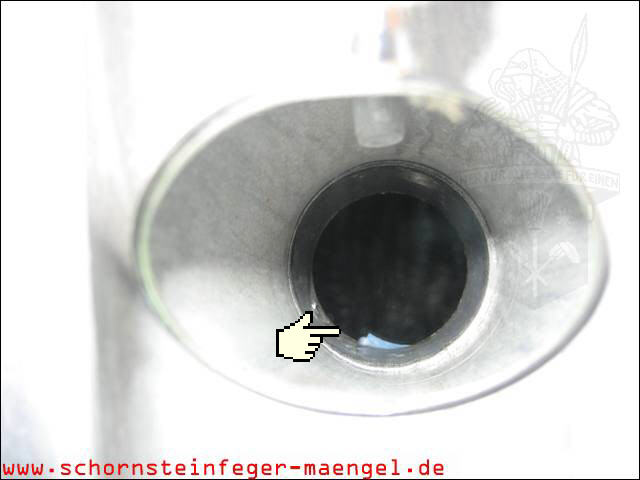

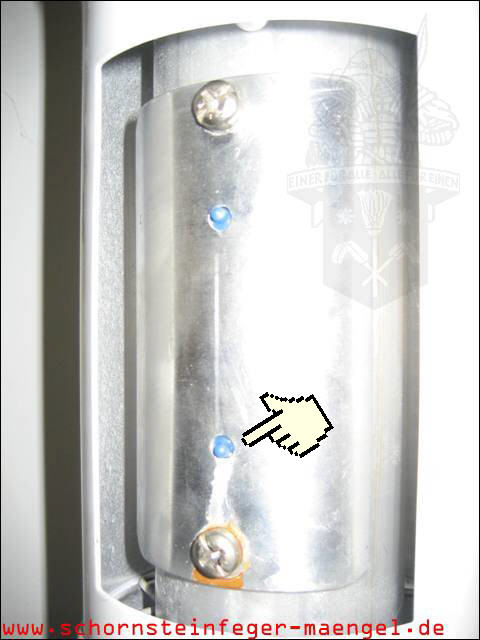

Wie
vorher beschrieben, Abgasstutzen undicht - Rezirkulation der Abgase -
Ringspaltmessung negativ! |
![](photogallery/Abgasleitung/a231_small.jpg) ![](photogallery/Abgasleitung/a229_small.jpg) ![](photogallery/Abgasleitung/a230_small.jpg)
Dichtung der Revisionsöffnung zerfressen! |
flexible
Abgasleitung nach 1 Jahr "gesackt" - Undichtigkeiten an der Mündung
|
Dichtung
der Revisionsöffnung zerfressen! |

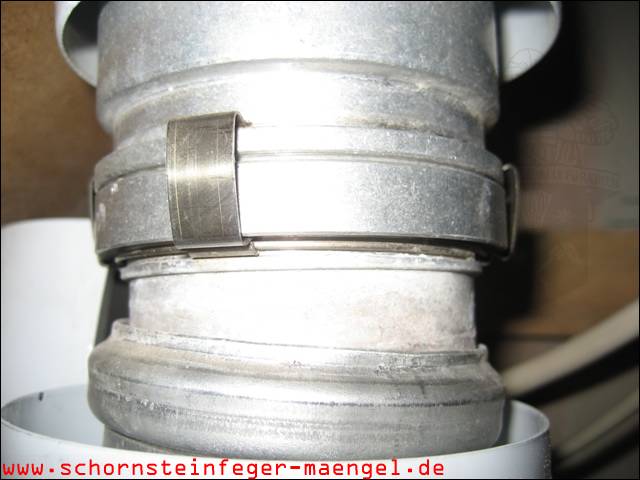

![](photogallery/Abgasleitung/a235_small.jpg) ![](photogallery/Abgasleitung/a236_small.jpg)
Dichtung defekt, dadurch Abgasaustritt und Rezirkulation der
Abgase! |
![](photogallery/Abgasleitung/a221_small.jpg)

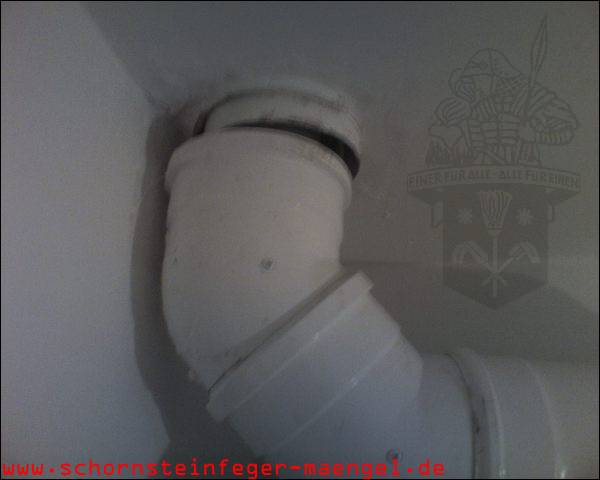

Abgasleitung auseinander gerutscht, da nicht ausreichend befestigt |
![](photogallery/Abgasleitung/a243_small.jpg) ![](photogallery/Abgasleitung/a242_small.jpg)

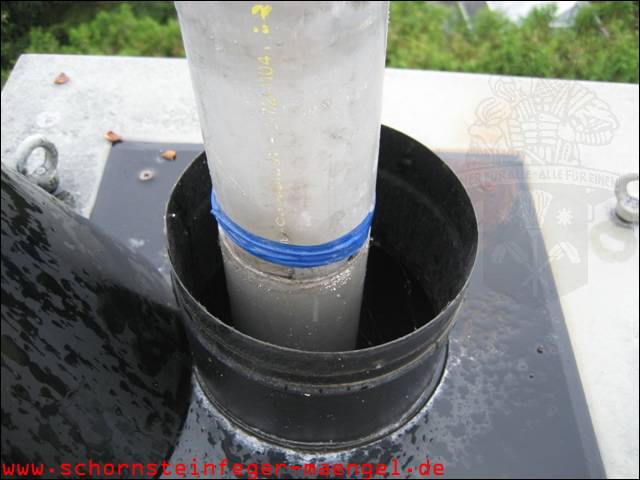

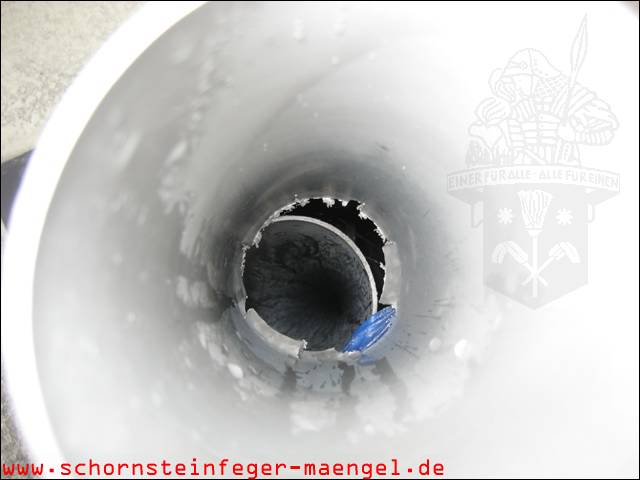

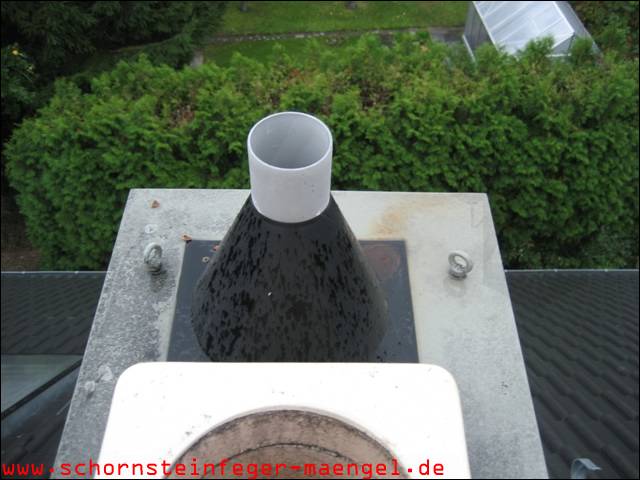

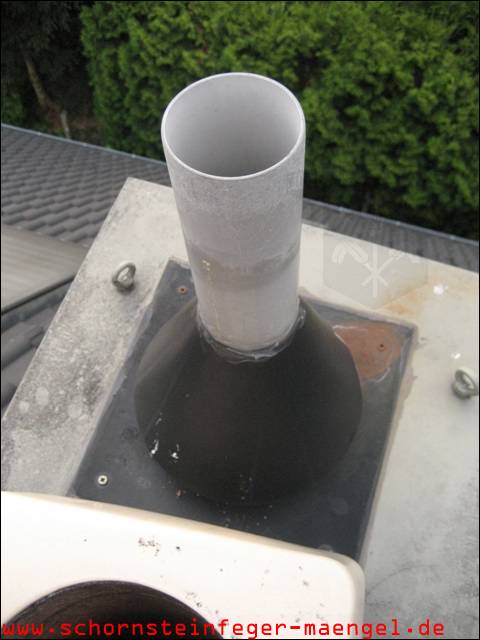

Abgasleitung nicht fachgerecht zusammengesteckt, sondern nur
Klebeband aufeinander gesetzt! |

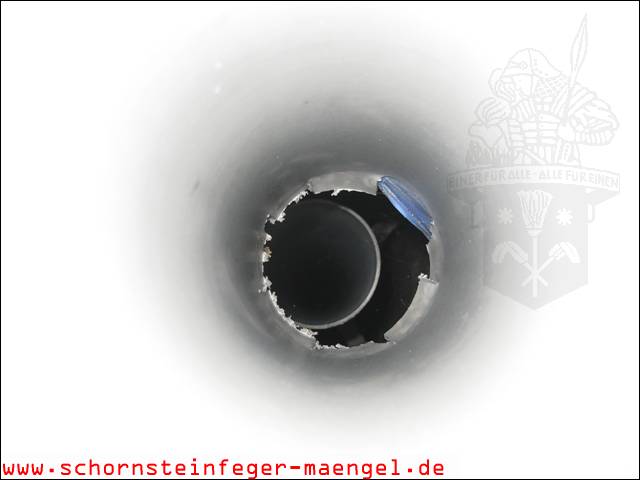

Dichtung verschoben! |
![](photogallery/Abgasleitung/IMG_6520_small.jpg)
Nach angeblich fachlich korrekte Reparatur! |
![](photogallery/Abgasleitung/IMG_8740_small.jpg)

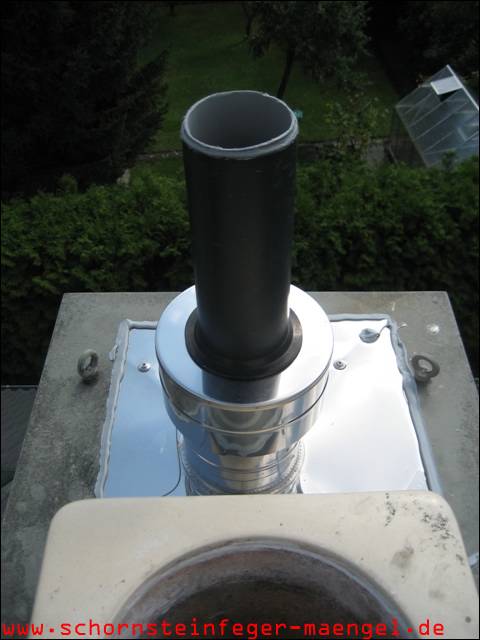

Von einer richtigen Fachfirma korrekt ausgeführte Reparatur! |

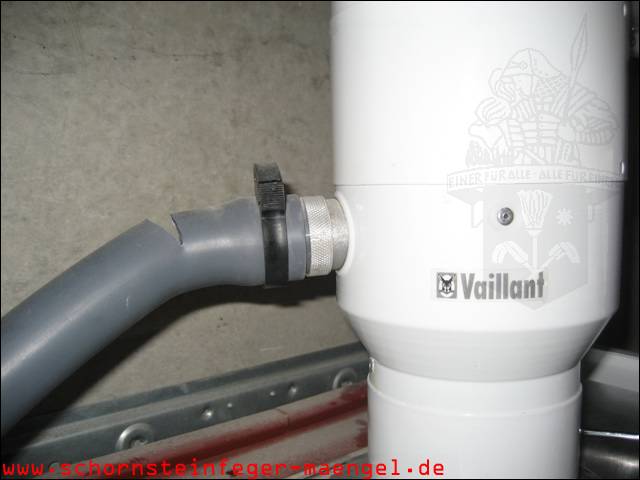

![](photogallery/Abgasleitung/IMG_8712_small.jpg) ![](photogallery/Abgasleitung/IMG_8714_small.jpg)
Kondensatableitung der Abgasanlage nicht Kondensatresistent - Abgasaustritt!
|
![](photogallery/Abgasleitung/IMG_8717_small.jpg) ![](photogallery/Abgasleitung/IMG_8718_small.jpg)

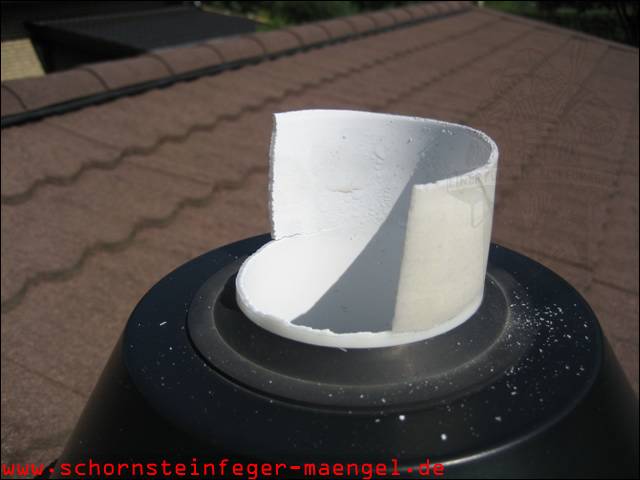

3 Jahre alte Brennwertanlage!
Abgasleitung nicht UV-Beständig! |
![](photogallery/Abgasleitung/2007-10-06_small.jpg) ![](photogallery/Abgasleitung/2007-10-07_small.jpg)

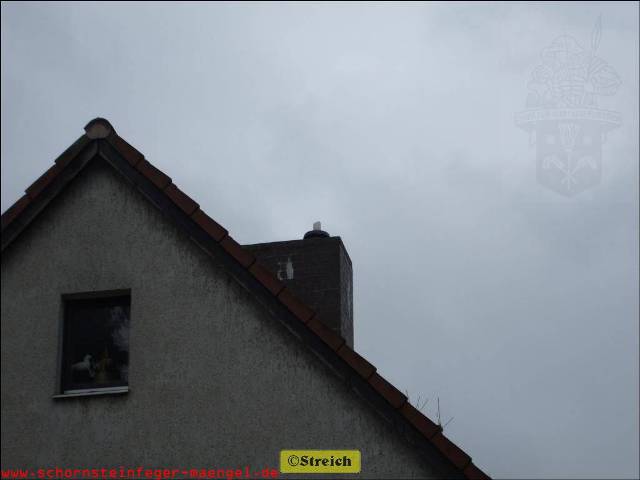

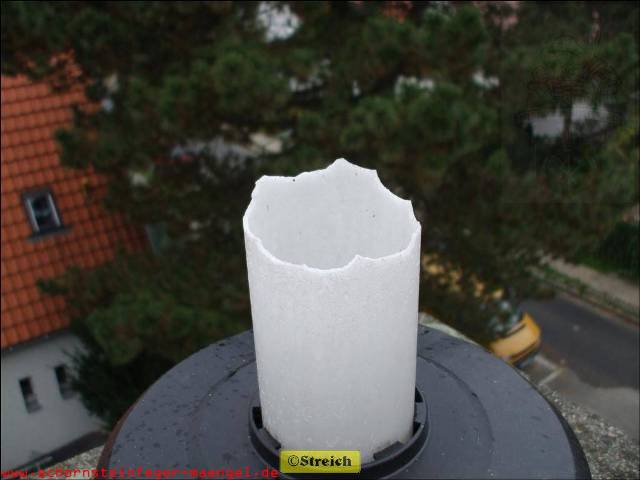

nicht UV- beständige Abgasleitung! |
![](photogallery/Abgasleitung/IMG_0122-07_small.jpg) ![](photogallery/Abgasleitung/neu-1_small.jpg)
auch an der Mündung nach nur 4 Jahren von der Sonne zersetzt! |
![](photogallery/Abgasleitung/a256_small.jpg) ![](photogallery/Abgasleitung/a257_small.jpg) ![](photogallery/Abgasleitung/a258_small.jpg)

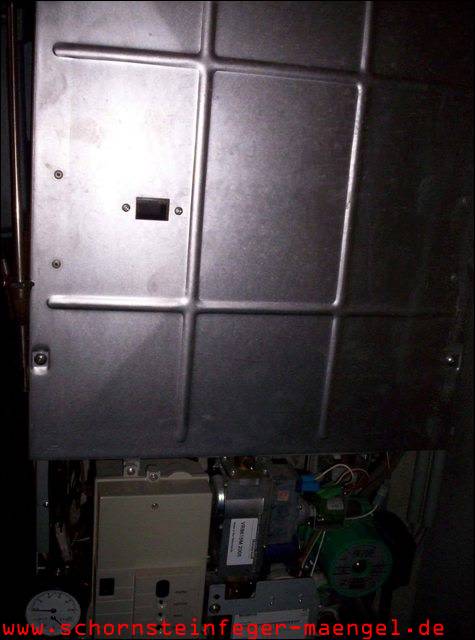

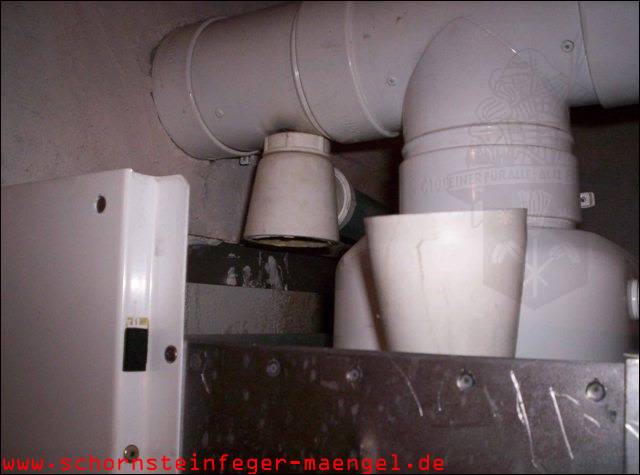

Trabs der Abgasleitung abgerissen - Abgas- und Kondensataustritt |

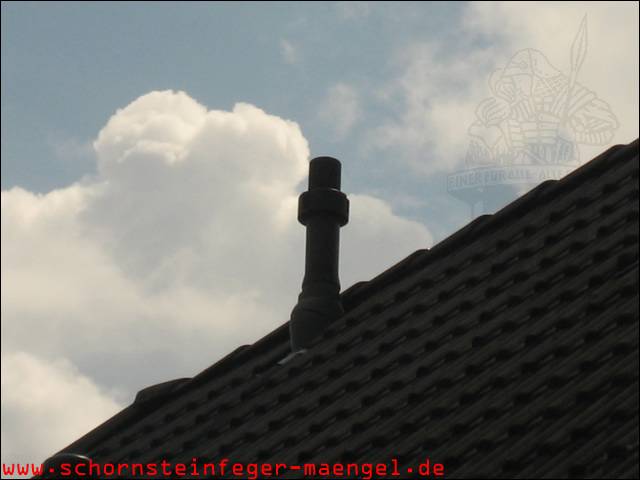

![](photogallery/Abgasleitung/IMG_6512_small1.jpg) ![](photogallery/Abgasleitung/IMG_6506_small1.jpg) ![](photogallery/Abgasleitung/IMG_6510_small.jpg) ![](photogallery/Abgasleitung/IMG_6509_small.jpg)

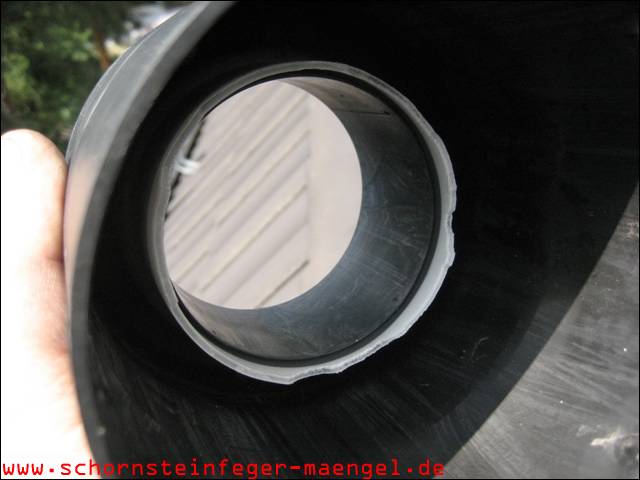

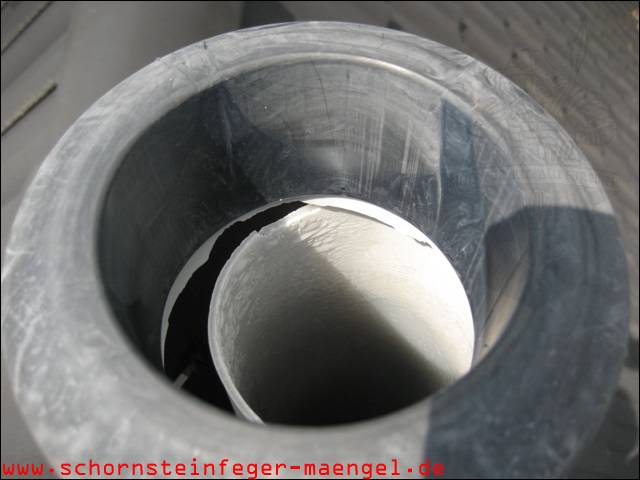

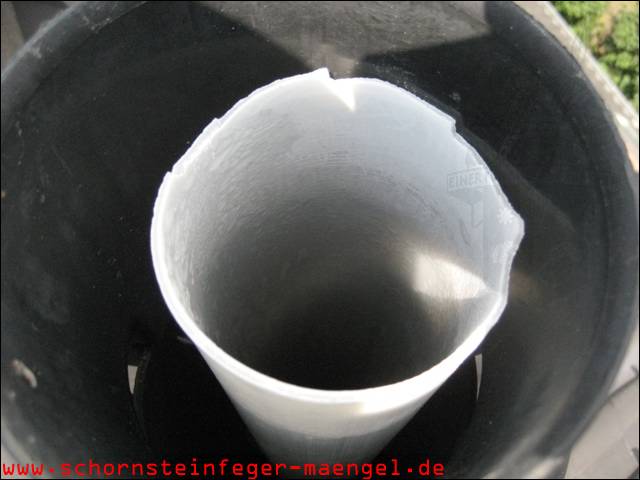

6 Jahre alte Brennwertanlage - Abgasleitung nicht UV-Beständig! |
![](photogallery/Abgasleitung/2007-10-39_small.jpg) ![](photogallery/Abgasleitung/2007-10-38_small.jpg)

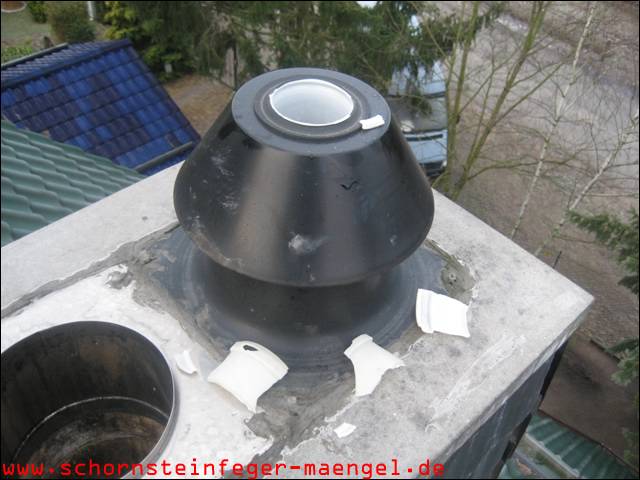

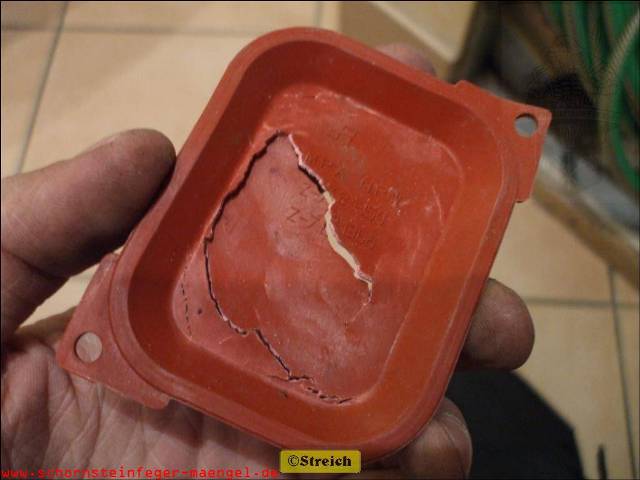

Dichtung der Revisionsöffnungen verschlissen - typischer Mangel |
![](photogallery/Abgasleitung/IMG_0997_small.jpg) ![](photogallery/Abgasleitung/IMG_0994_small.jpg) ![](photogallery/Abgasleitung/IMG_0995_small.jpg) ![](photogallery/Abgasleitung/IMG_0993_small.jpg)

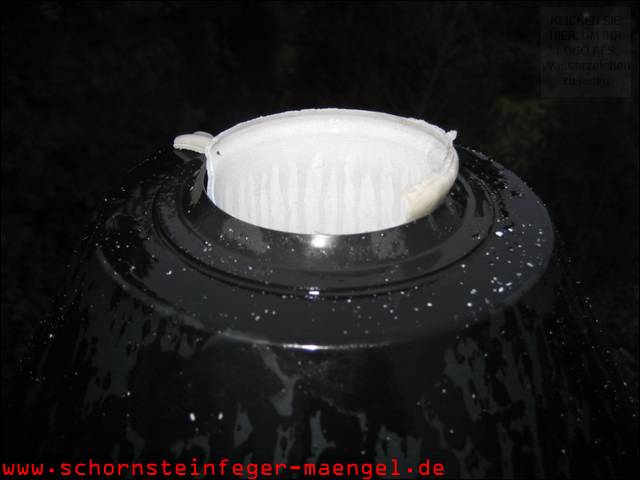

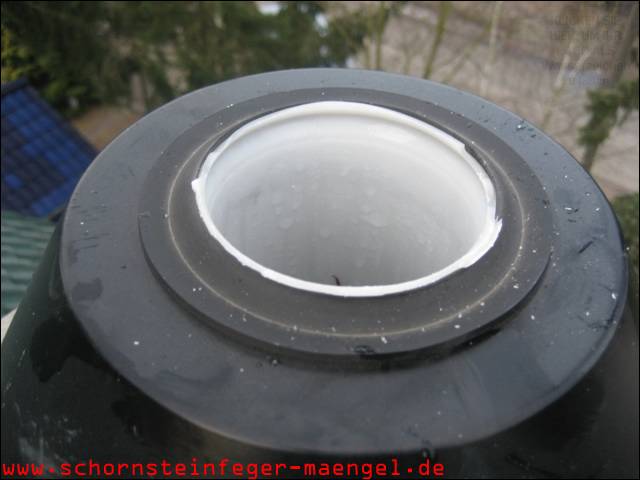

Abgasleitung an der Mündung nicht UV- Beständig (4 Jahre alt
- ) |
![](photogallery/Abgasleitung/IMG_0449_small.jpg) ![](photogallery/Abgasleitung/IMG_0453_small.jpg)

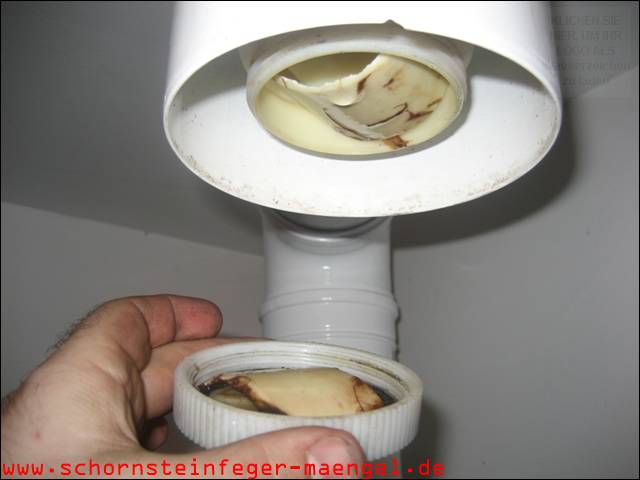

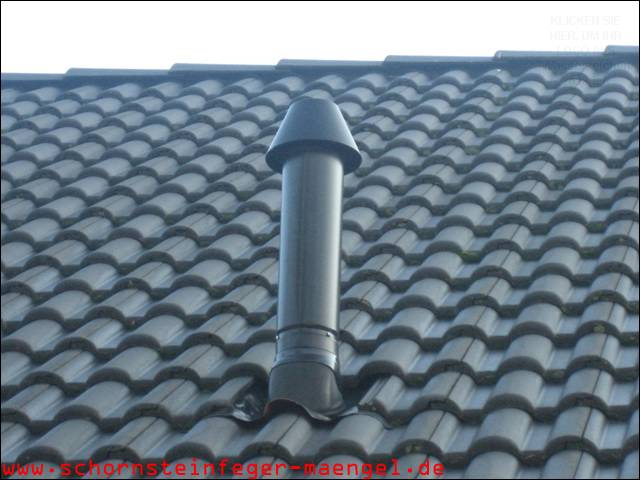

Abgasleitung an der Mündung nicht UV- Beständig (5 Jahre alt - ) |
![](photogallery/Abgasleitung/IMG_1031_small.jpg) ![](photogallery/Abgasleitung/IMG_1033_small.jpg) ![](photogallery/Abgasleitung/IMG_1023_small.jpg) ![](photogallery/Abgasleitung/IMG_1029_small.jpg)

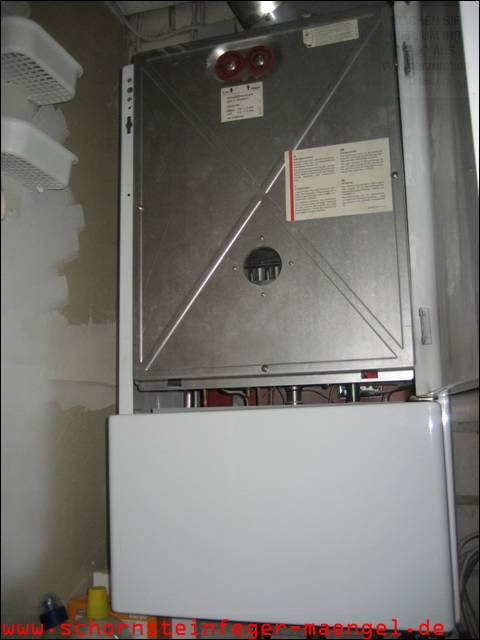

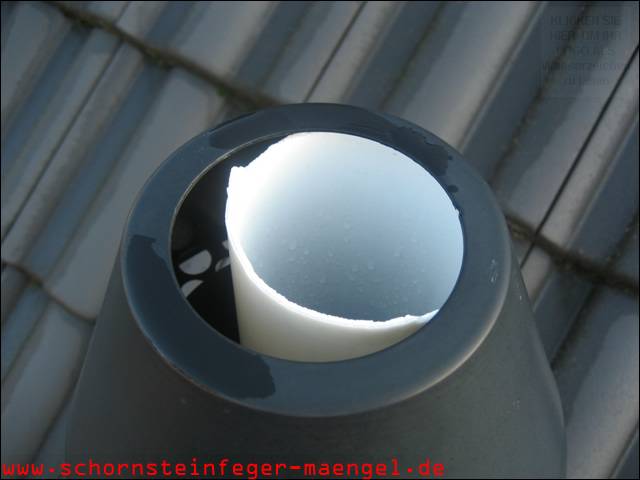

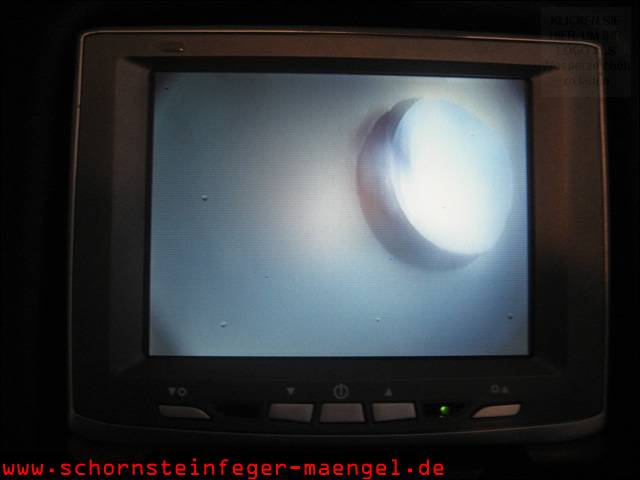

Abgasleitung an der Mündung nicht UV- Beständig (6 Jahre
alt)
Nach dem Umbau! |
![](photogallery/Abgasleitung/IMG_1122_small.jpg) ![](photogallery/Abgasleitung/IMG_1128_small.jpg)

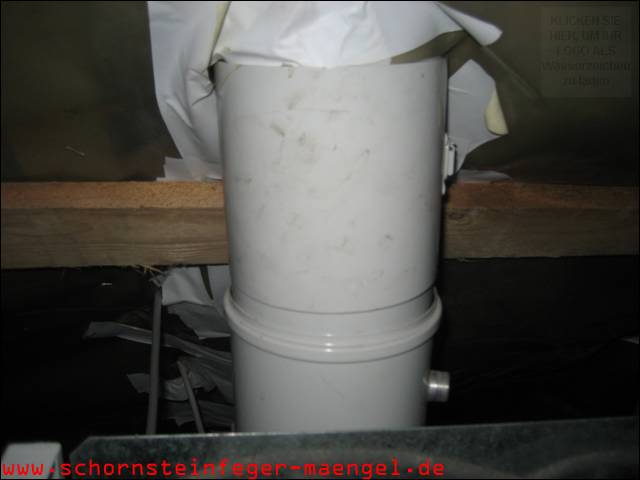

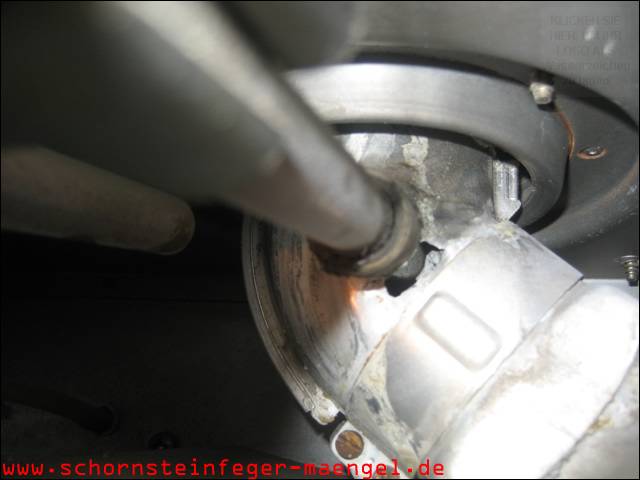

Messstutzen innerhalb der Feuerstätte durchgerostet () |

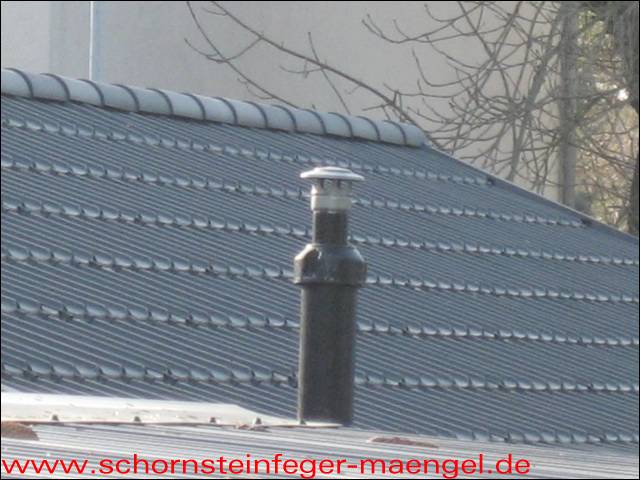

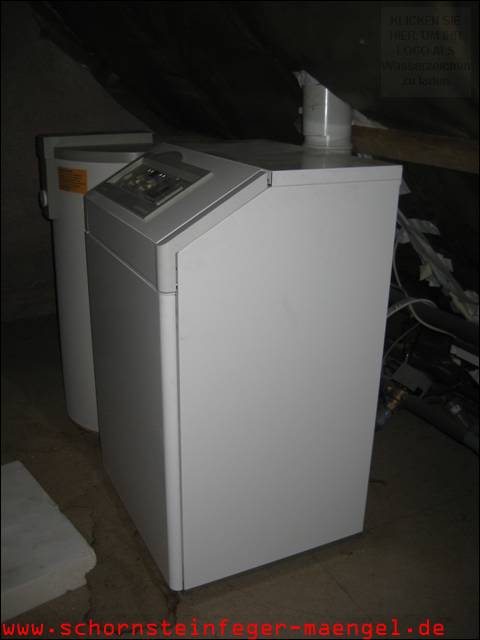

![](photogallery/Abgasleitung/IMG_1426_small.jpg) ![](photogallery/Abgasleitung/IMG_1424_small.jpg) ![](photogallery/Abgasleitung/IMG_1425_small.jpg)

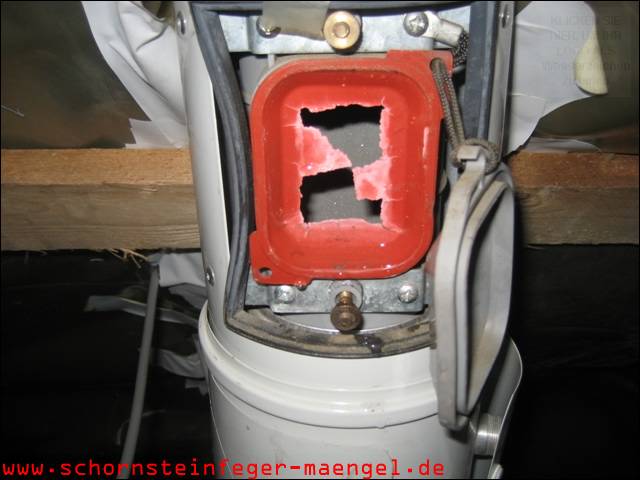

Dichtung der Revisionsöffnungen nicht Kondensatresistent |
![](photogallery/Abgasleitung/IMG_1616_small.jpg) ![](photogallery/Abgasleitung/IMG_1617_small.jpg)

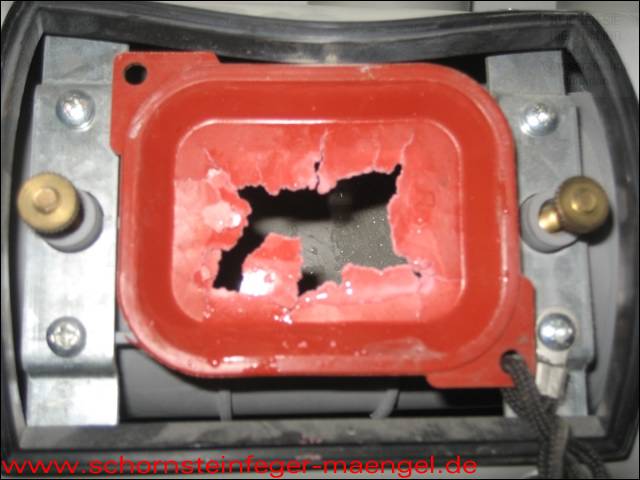

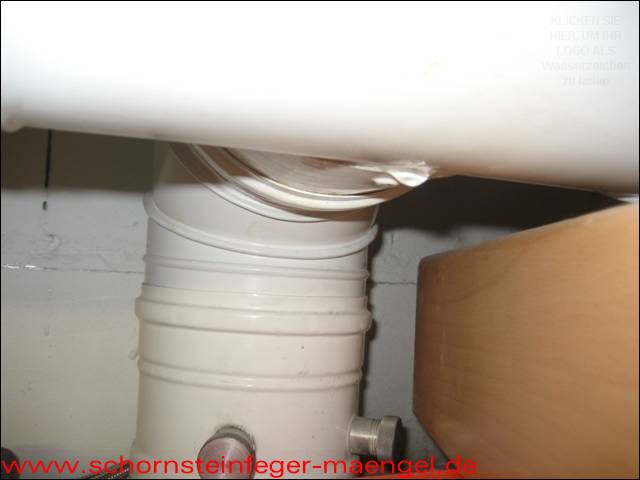

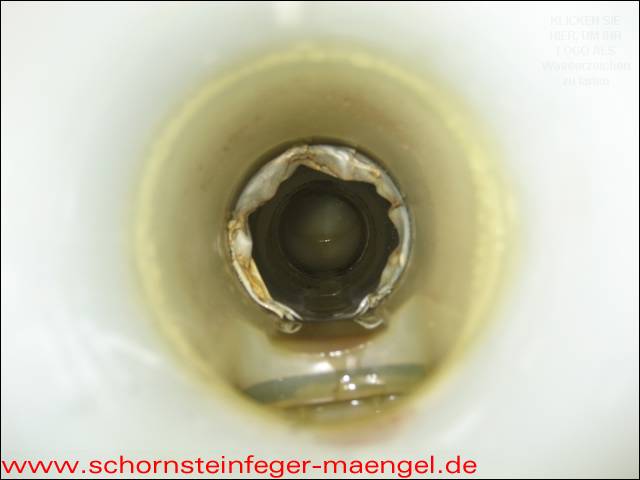

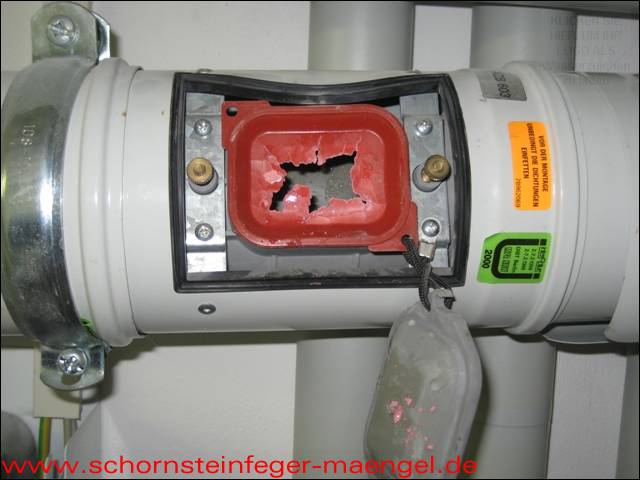

typische Dichtung einer - Revisionsöffnung! |
![](photogallery/Abgasleitung/IMG_1590_small.jpg) ![](photogallery/Abgasleitung/IMG_1585_small.jpg)

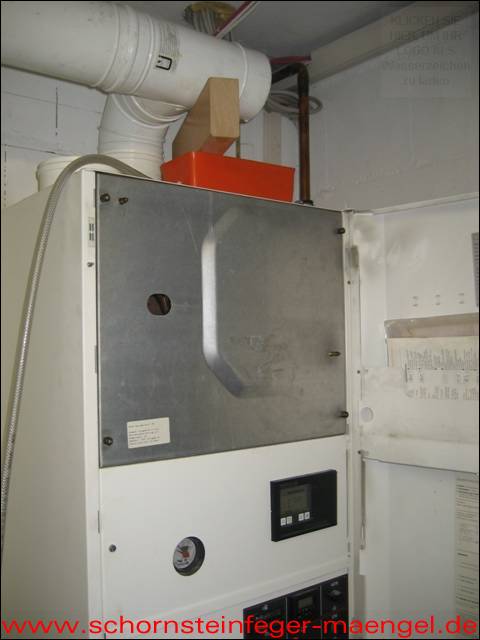

Dichtungen der Kondensatleitung verschlissen - Kondensat läuft aus der
Revisionsöffnung in einen provisorischen Auffangbehälter! |

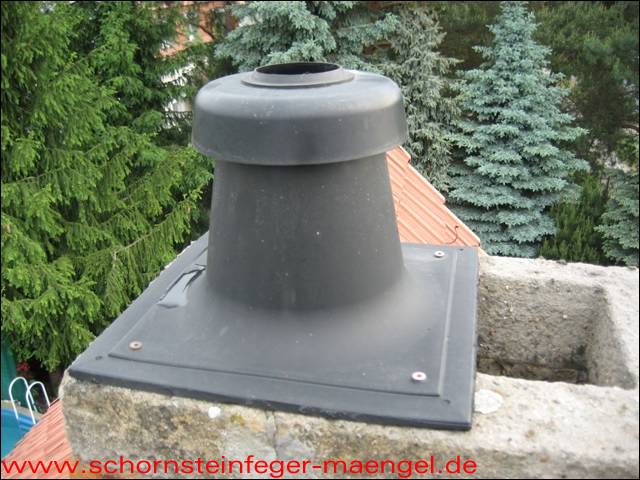

undichte Abgasleitung wurde hier von dem Wartungsmonteur "fachmännisch?" mit
Klebeband abgedichtet! |

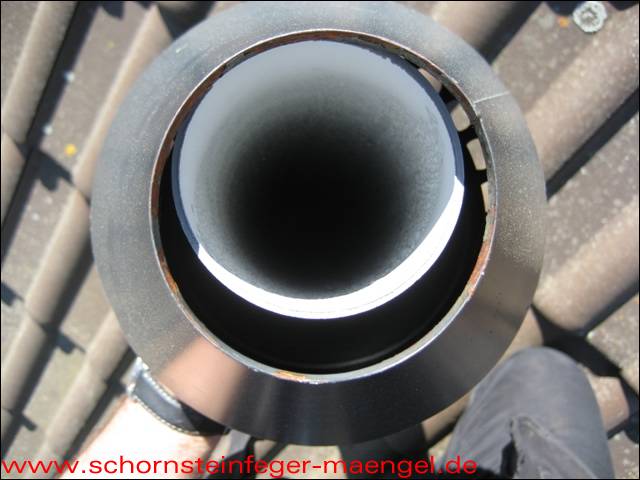

![](photogallery/Abgasleitung/IMG_2222_small.jpg) ![](photogallery/Abgasleitung/IMG_2223_small.jpg) |
![](photogallery/Abgasleitung/IMG_2190_small.jpg) |
![](photogallery/Abgasleitung/IMG_2361_small.jpg) ![](photogallery/Abgasleitung/IMG_2353_small.jpg) ![](photogallery/Abgasleitung/IMG_2360_small.jpg) ![](photogallery/Abgasleitung/IMG_1989_small.jpg)

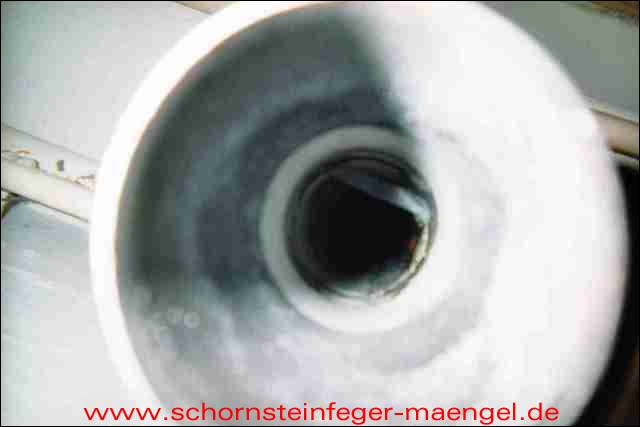

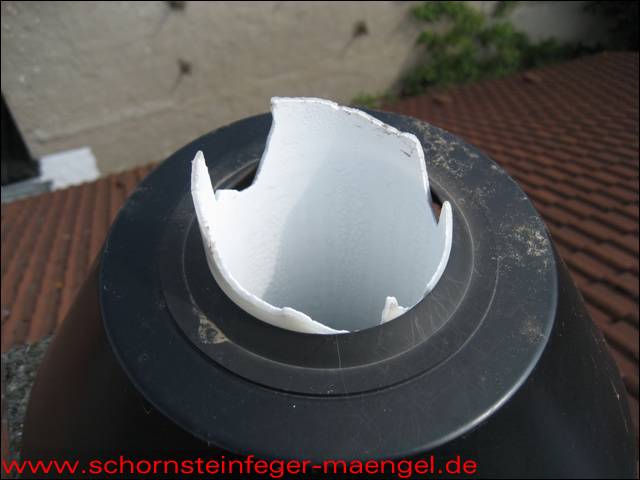

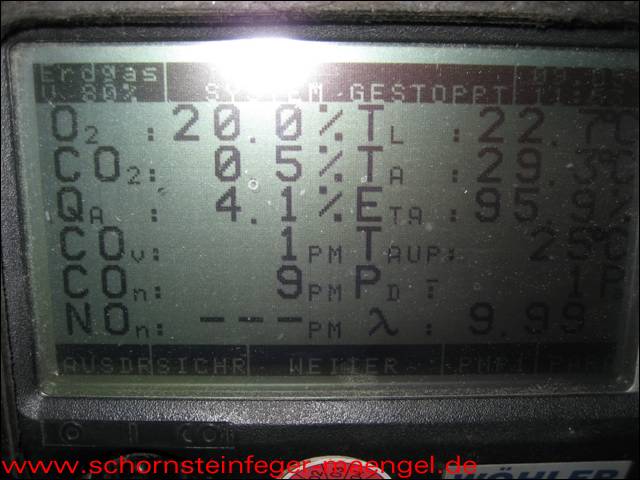

Undichte Abgasleitung an der Mündung - Ringspaltmessung liefert den Beweis! |
![](photogallery/Abgasleitung/MS-112_small.jpg) |

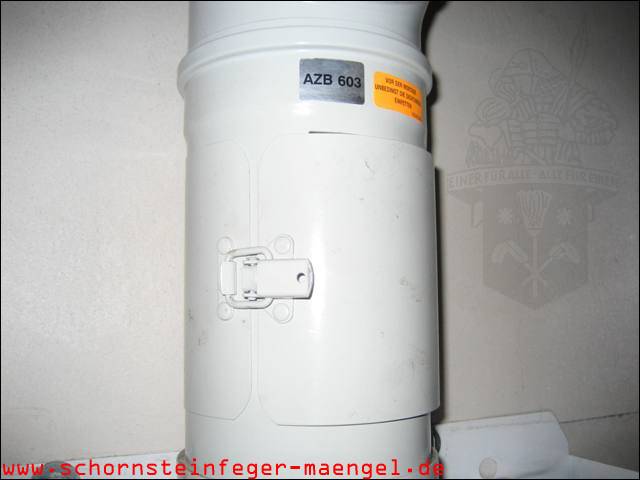

![](photogallery/Abgasleitung/b285_small.jpg) ![](photogallery/Abgasleitung/b284_small.jpg) ![](photogallery/Abgasleitung/b283_small.jpg)

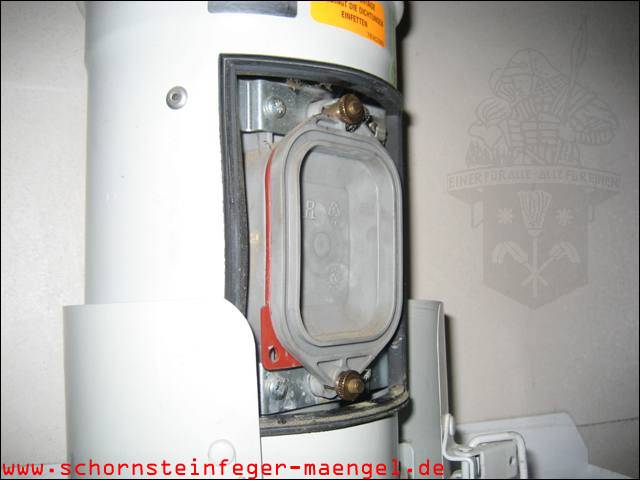

typischer Mangel einer zertifizierten -Abgasleitung - Dichtung der
Revisionsöffnungen nicht Kondensatresistent - neue Dichtungen sind schwarz
und aus einer anderen Zusammensetzung! |
![](photogallery/Abgasleitung/a266_small.jpg) ![](photogallery/Abgasleitung/a264_small.jpg) ![](photogallery/Abgasleitung/a265_small.jpg)

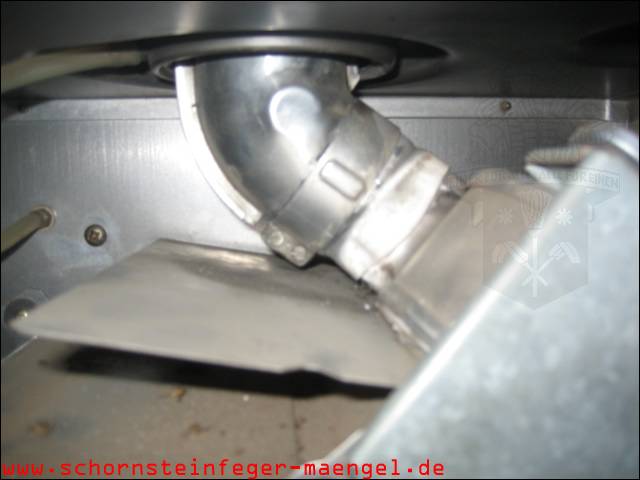

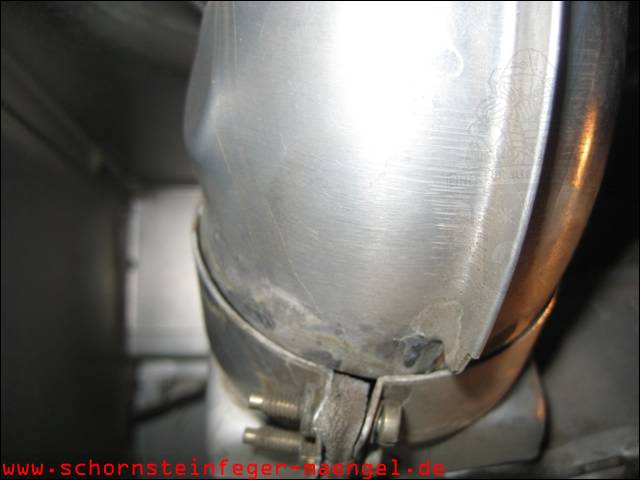

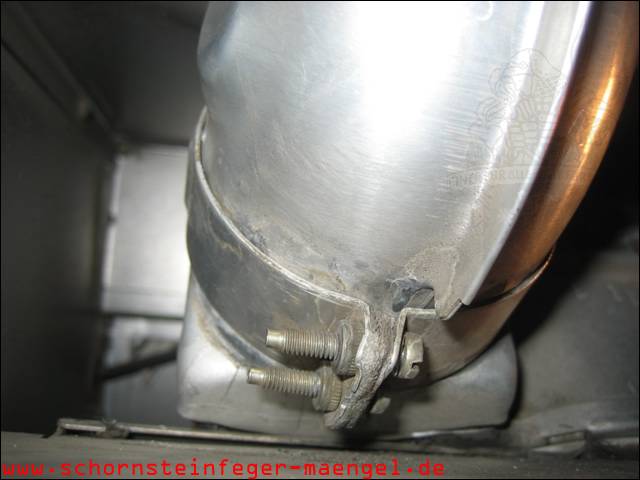

Verbindungsstück zwischen Ventilator und Abgassystem einer - Turbotherme
verschoben! Gerichtet und befestigt! |

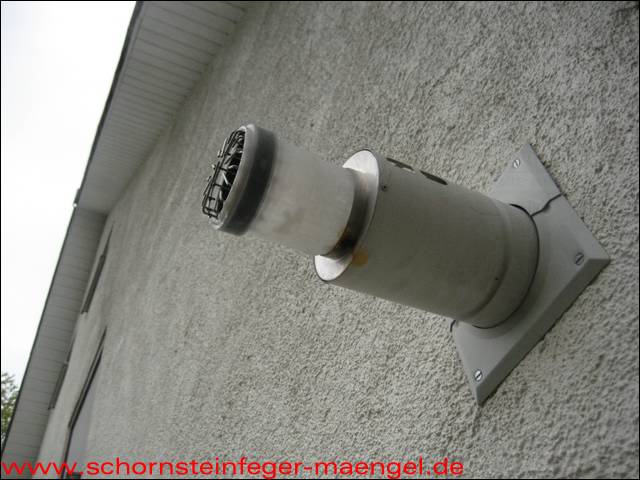

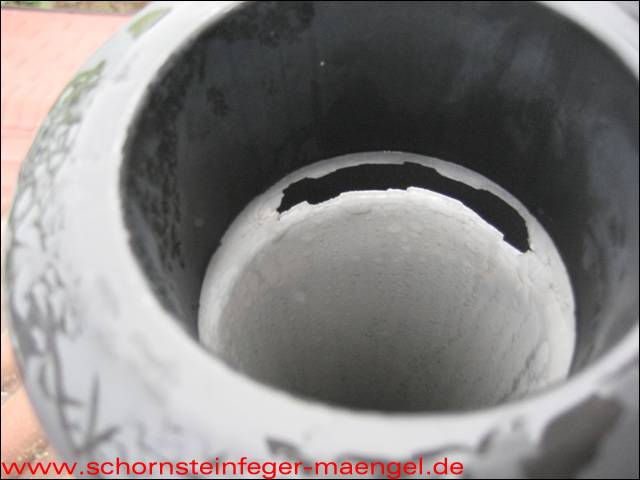

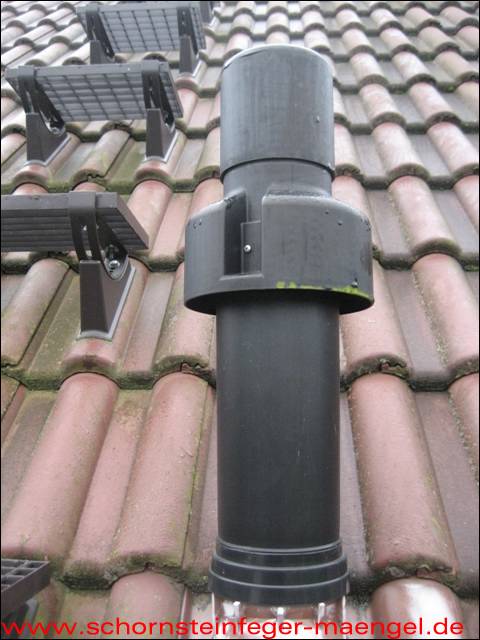

Außenwandanschluß |
![](photogallery/Abgasleitung/IMG_7974_small.jpg) ![](photogallery/Abgasleitung/IMG_7977_small.jpg) |

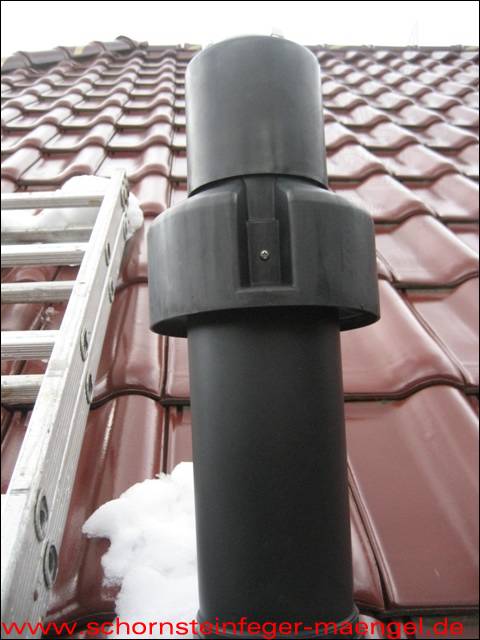

![](photogallery/Abgasleitung/IMG_0300_small.jpg) ![](photogallery/Abgasleitung/IMG_0299_small.jpg) ![](photogallery/Abgasleitung/IMG_0296_small.jpg) ![](photogallery/Abgasleitung/IMG_0290_small.jpg)

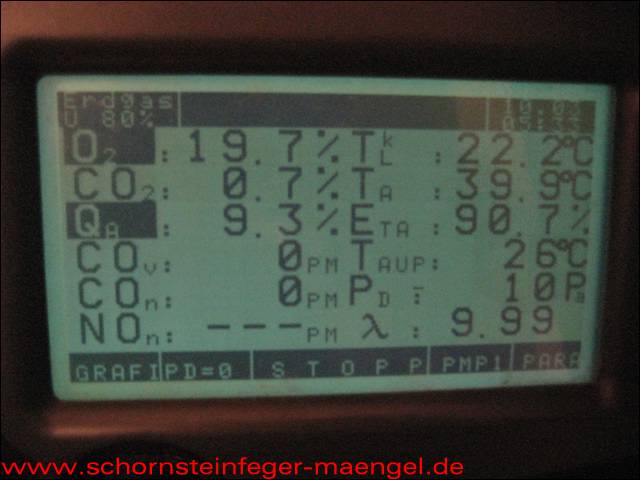

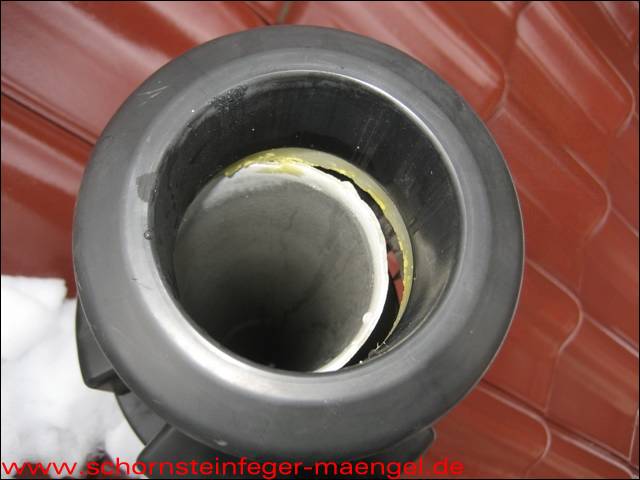

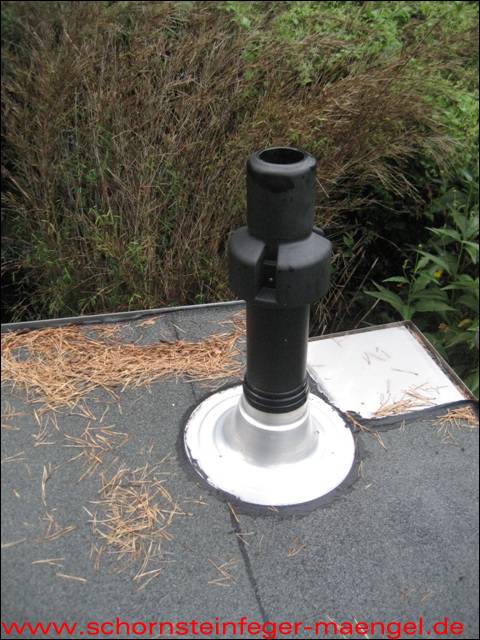

negative Ringspaltmessung
O2 Gehalt sinkt im Ringspalt bis auf 19,7 % |

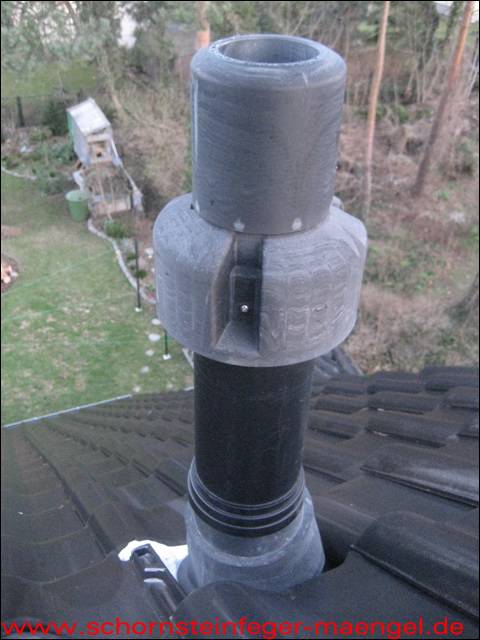

![](photogallery/Abgasleitung/IMG_0362_small.jpg) ![](photogallery/Abgasleitung/IMG_0359_small.jpg) |
![](photogallery/Abgasleitung/IMG_9068_small.jpg) ![](photogallery/Abgasleitung/IMG_9069_small.jpg) |

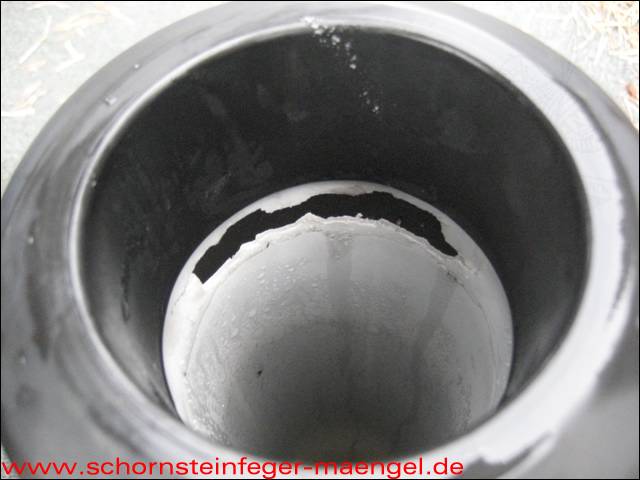

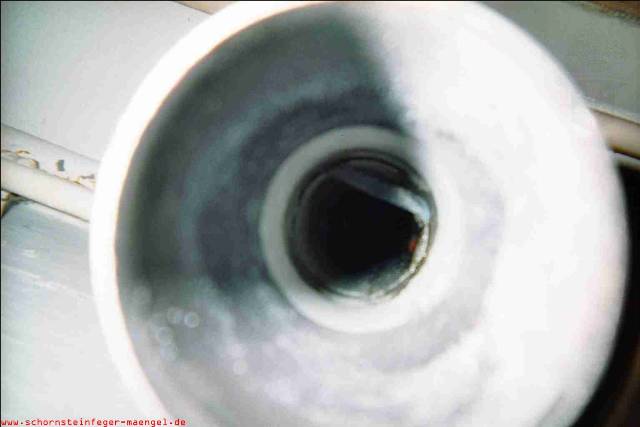

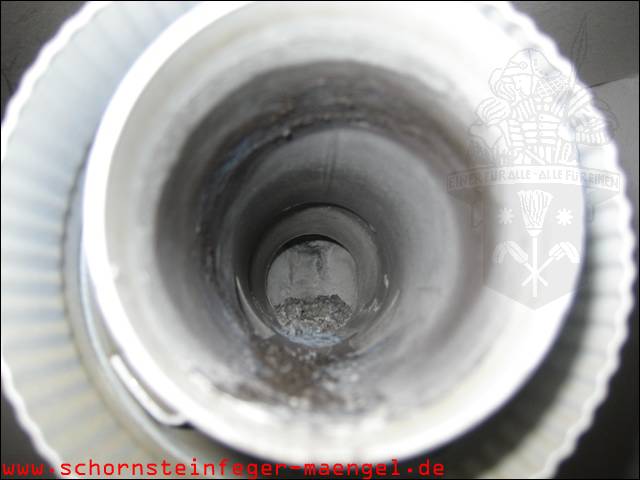

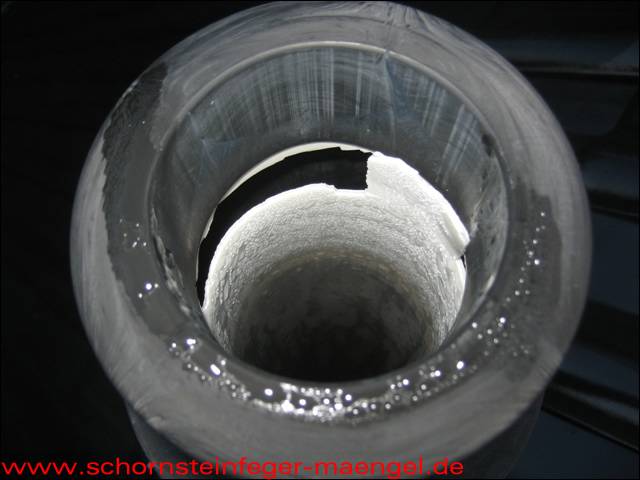

stark verschmutzte Abgasleitungen |
![](photogallery/Abgasleitung/MS-131_small.jpg) |
![](photogallery/Abgasleitung/oel-Brennwert-russ_small.jpg)

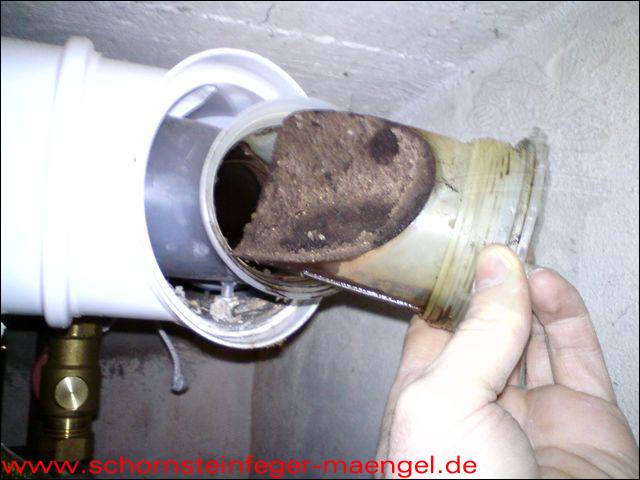

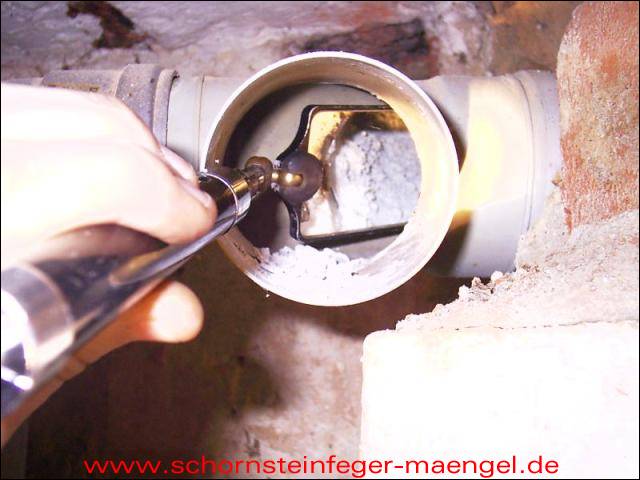

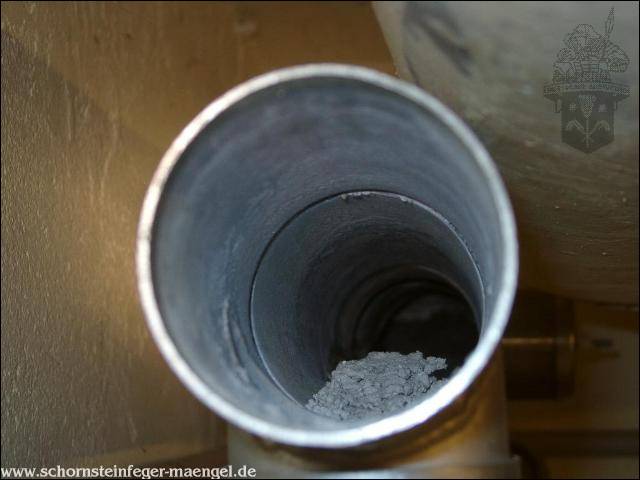

stark verrußte Abgasleitung einer Öl-Brennwertanlage! |
|
![](photogallery/Abgasleitung/a103_small.jpg) |

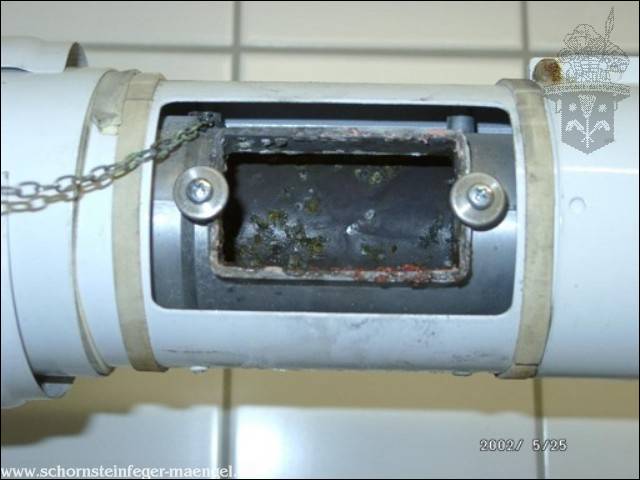

![](photogallery/Abgasleitung/a105_small.jpg) |
![](photogallery/Abgasleitung/a091_small.jpg) |

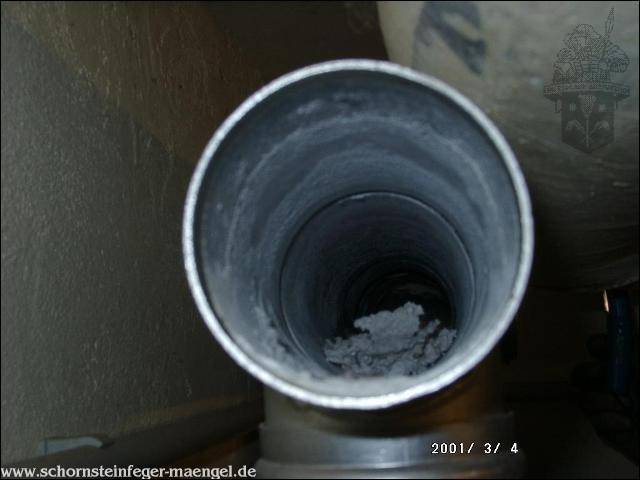

![](photogallery/Abgasleitung/a089_small.jpg) |

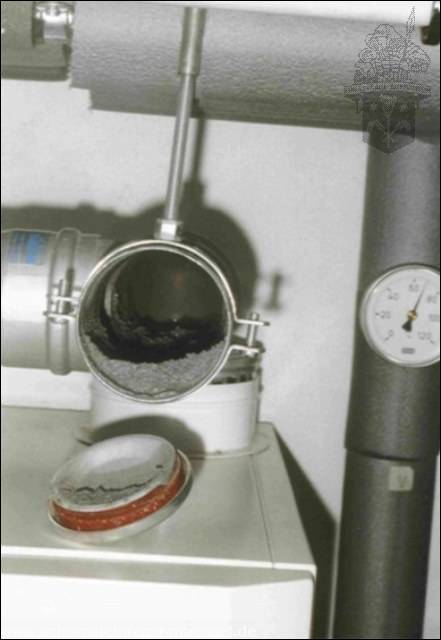

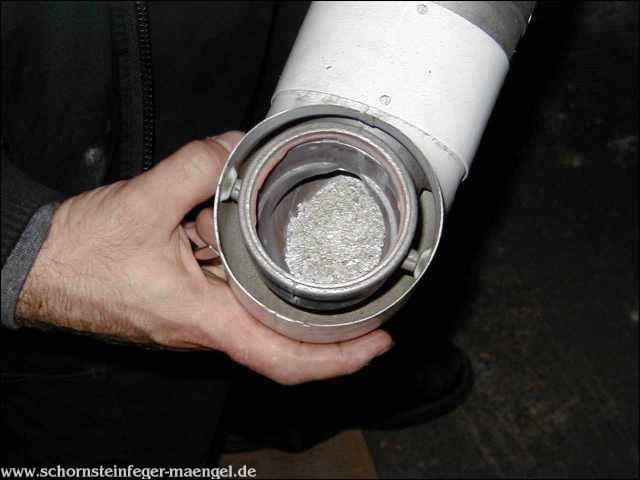

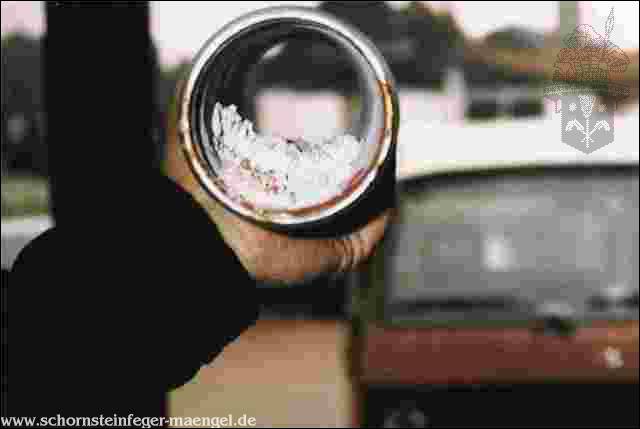

Beschichtung
löst sich - |
![](photogallery/Abgasleitung/a092_small.jpg) |
![](photogallery/Abgasleitung/a042_small.jpg) |

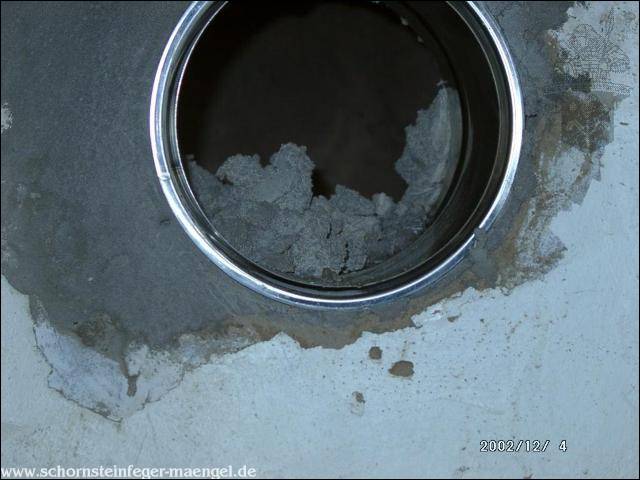

![](photogallery/Abgasleitung/a086_small.jpg) |

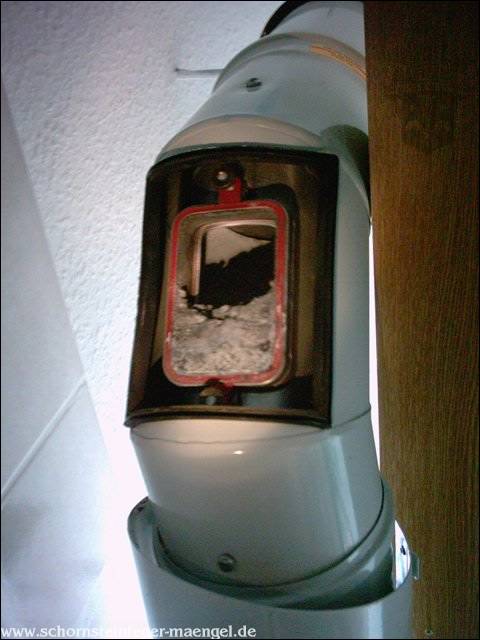

![](photogallery/Abgasleitung/a157_small.jpg) |

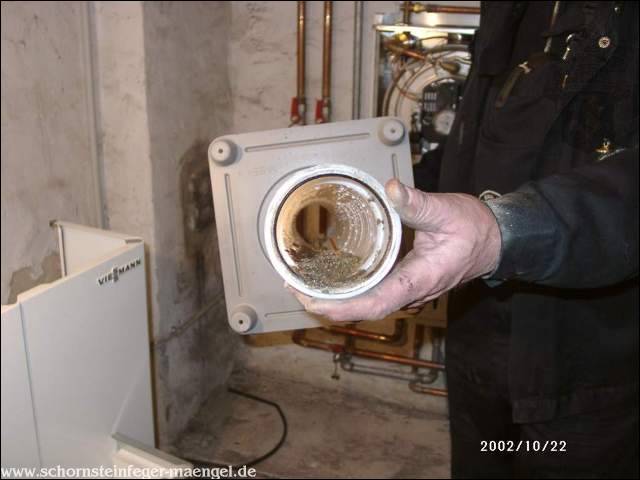

![](photogallery/Abgasleitung/a081_small.jpg) |

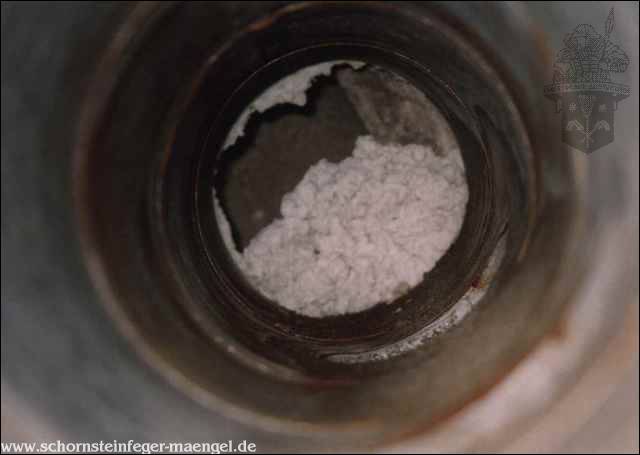

![](photogallery/Abgasleitung/a087_small.jpg) |
![](photogallery/Abgasleitung/a088_small.jpg) |

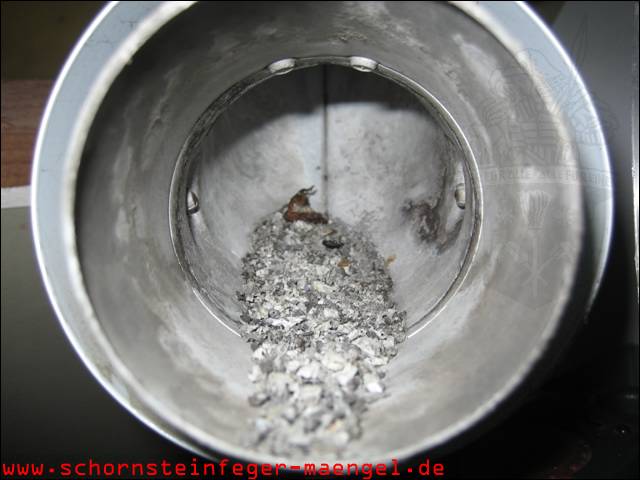

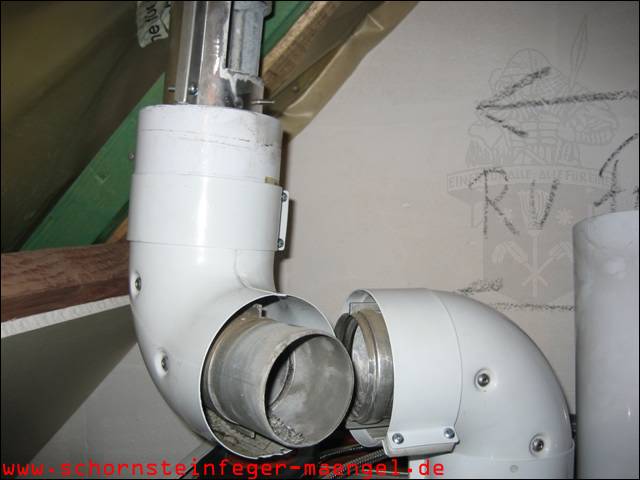

![](photogallery/Abgasleitung/a233_small.jpg) ![](photogallery/Abgasleitung/a234_small.jpg) |
![](photogallery/Abgasleitung/a220_small.jpg) |

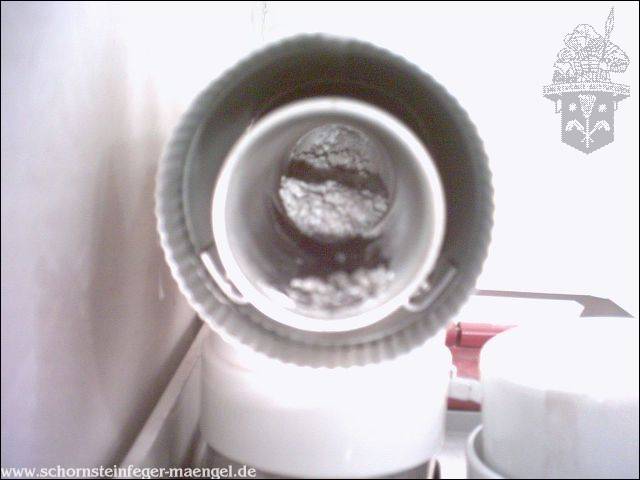

![](photogallery/Abgasleitung/a043_small.jpg) |

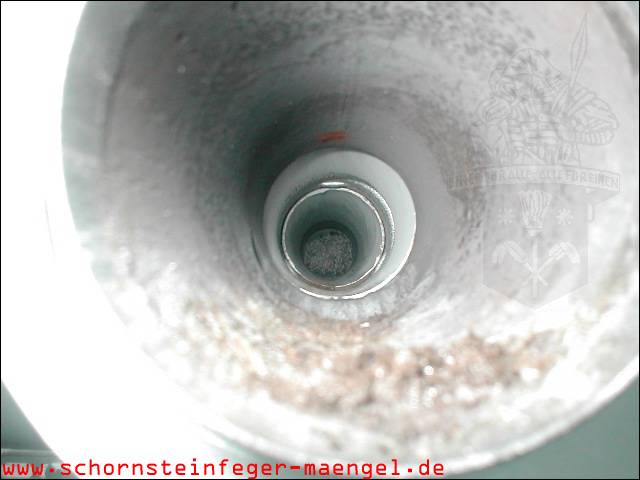

![](photogallery/Abgasleitung/a216_small.jpg) |
![](photogallery/Abgasleitung/a219_small.jpg) |

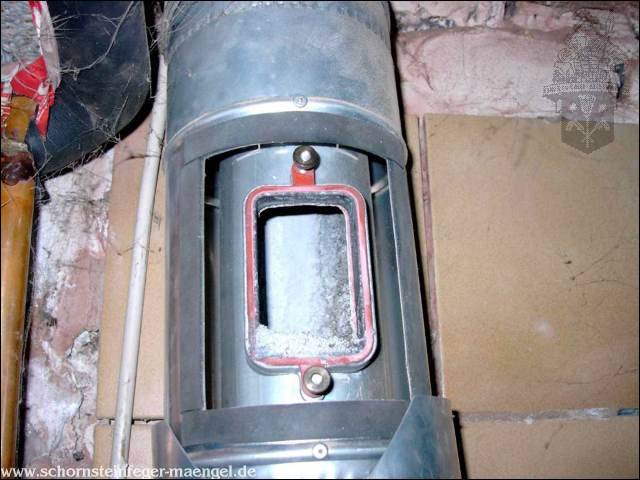

![](photogallery/Abgasleitung/a090_small.jpg) |
![](photogallery/Abgasleitung/a033_small.jpg) |

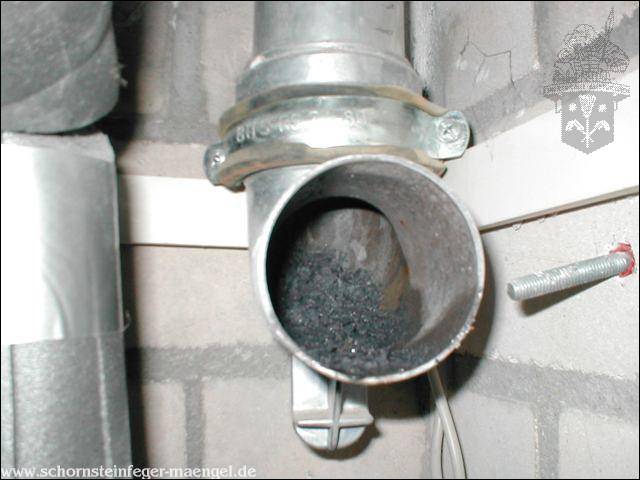

![](photogallery/Abgasleitung/a046_small.jpg) |

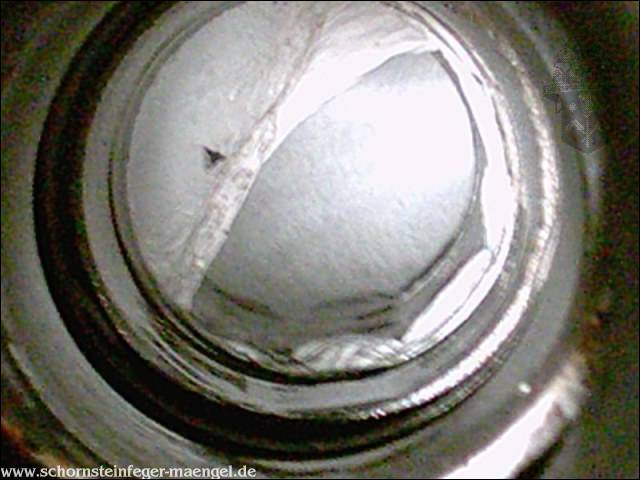

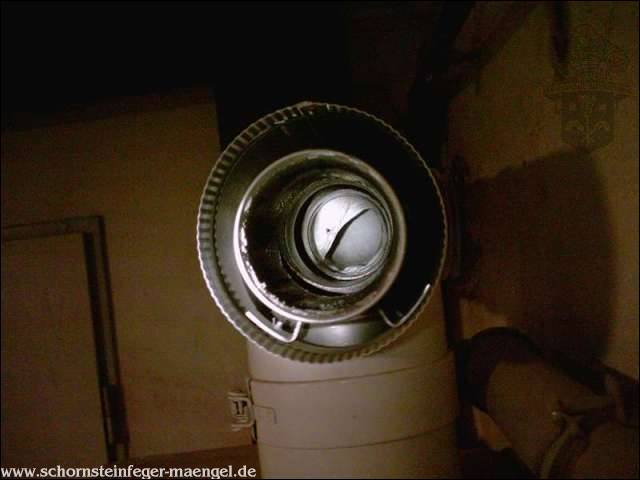

![](photogallery/Abgasleitung/a041_small.jpg) |
![](photogallery/Abgasleitung/a106_small.jpg) |

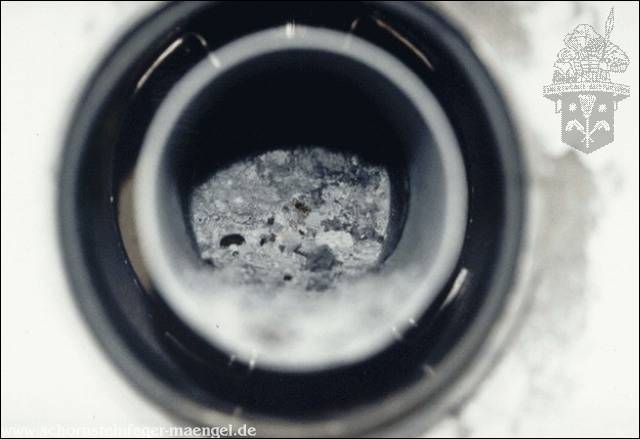

![](photogallery/Abgasleitung/a108_small.jpg) ![](photogallery/Abgasleitung/a107_small.jpg) ![](photogallery/Abgasleitung/a109_small.jpg)

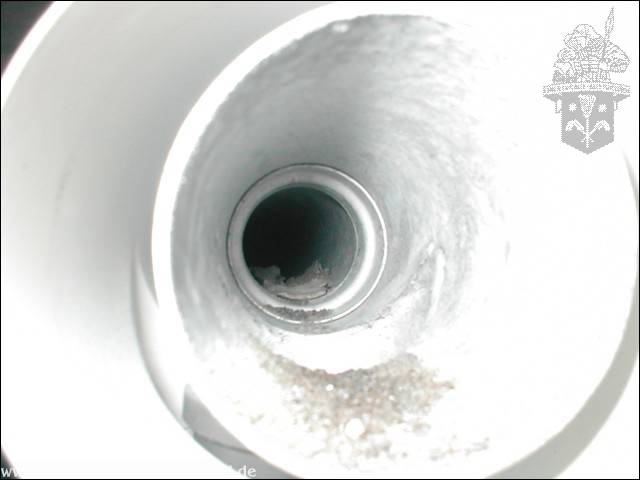

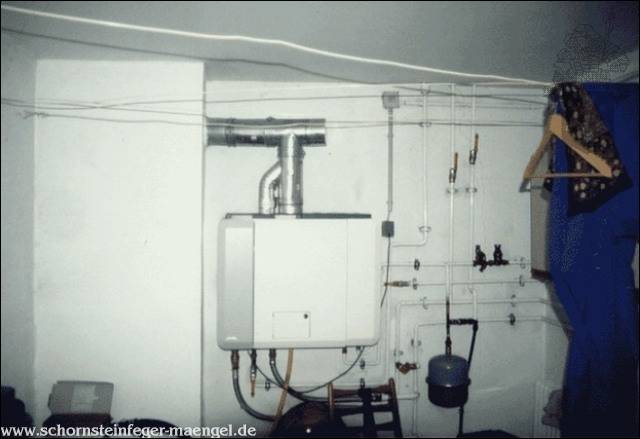

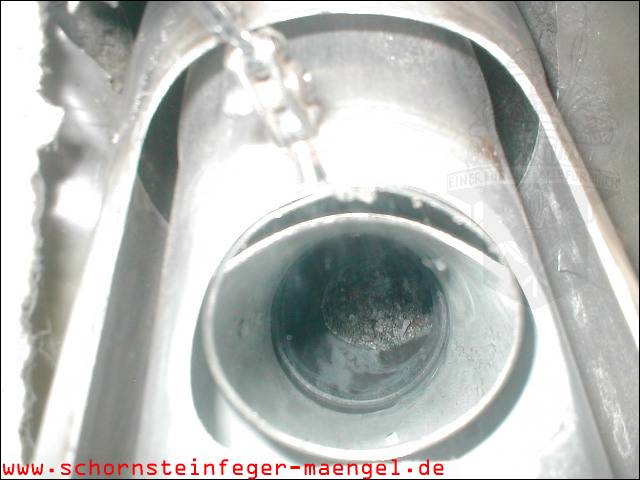

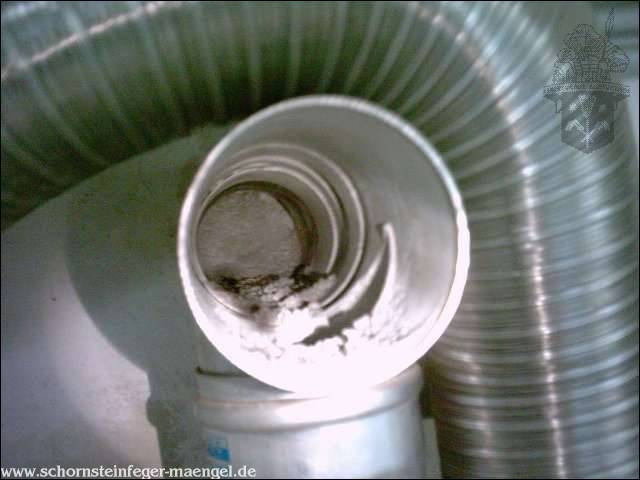

Niedertemperaturkessel: sehr stark verschmutzte bzw. verkalkte Abgasleitung! |

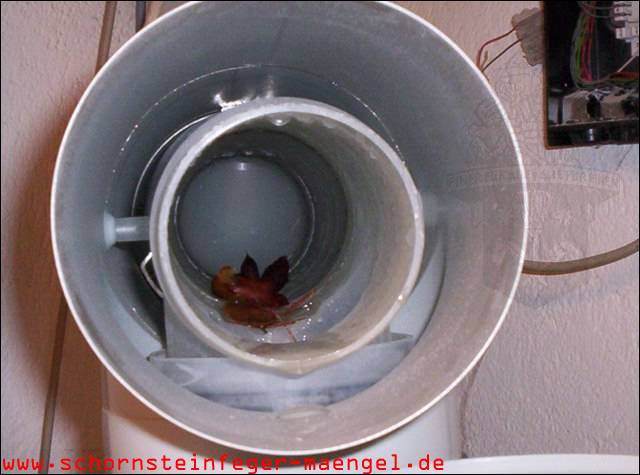

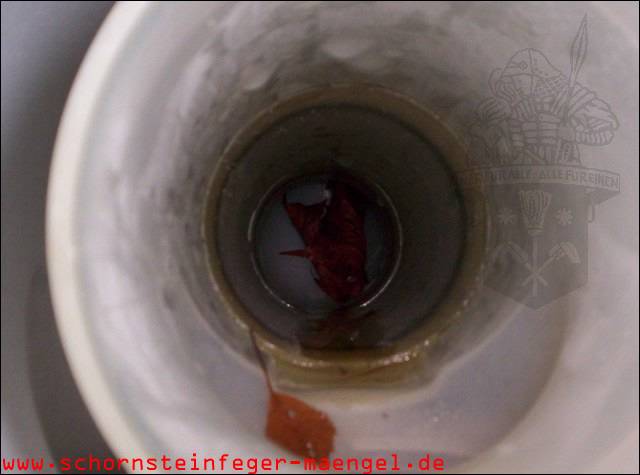

Laub
in der Abgasleitung! |
![](photogallery/Abgasleitung/a261_small.jpg)
Beschichtung löst sich! |
Dichtung
verschoben |
![](photogallery/Abgasleitung/a129_small.jpg) ![](photogallery/Abgasleitung/a130_small.jpg)
stark verrostet Abgasleitung! |

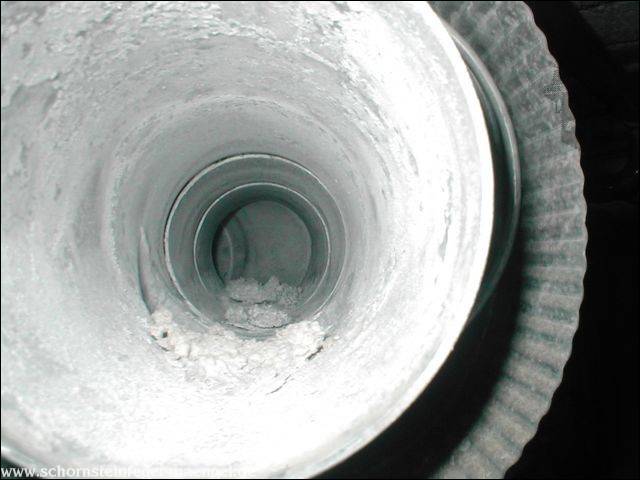

stark verschmutzte Abgasleitung! |
![](photogallery/Abgasleitung/a153_small.jpg) ![](photogallery/Abgasleitung/a150_small.jpg)

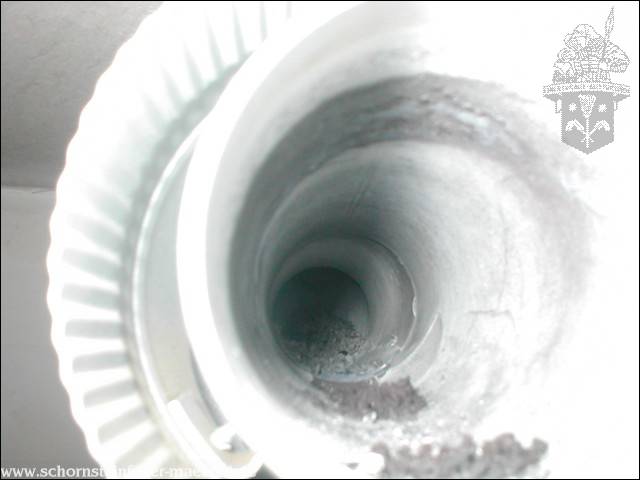

grobe Ablagerungen |
![](photogallery/Abgasleitung/a179_small.jpg)

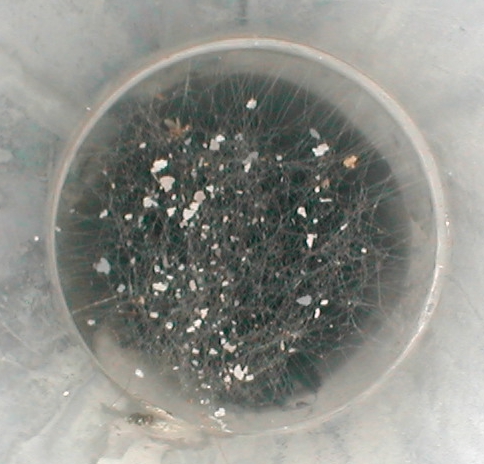

Abgasleitung fast im 90° Bogen verstopft! |
![](photogallery/Abgasleitung/a224_small.jpg)

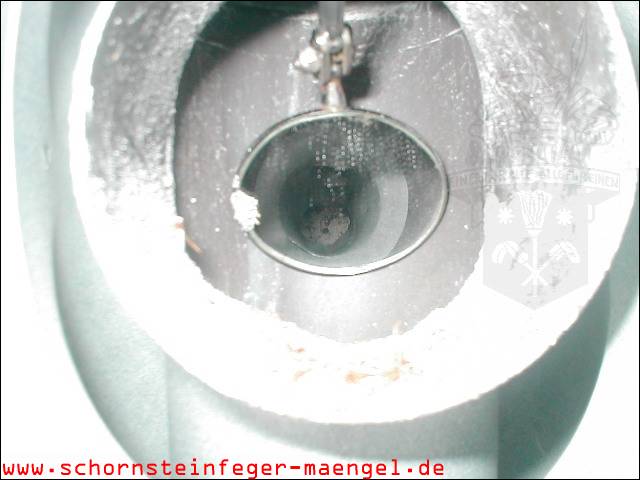

Schalldämpferwolle löst sich auf! "" |
![](photogallery/Abgasleitung/a262_small.jpg) ![](photogallery/Abgasleitung/a263_small.jpg)

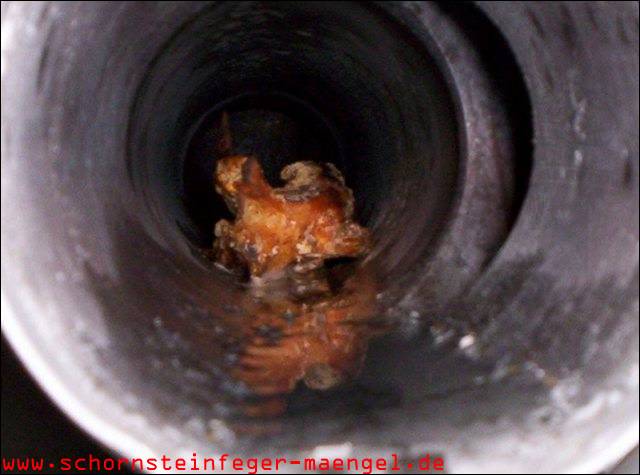

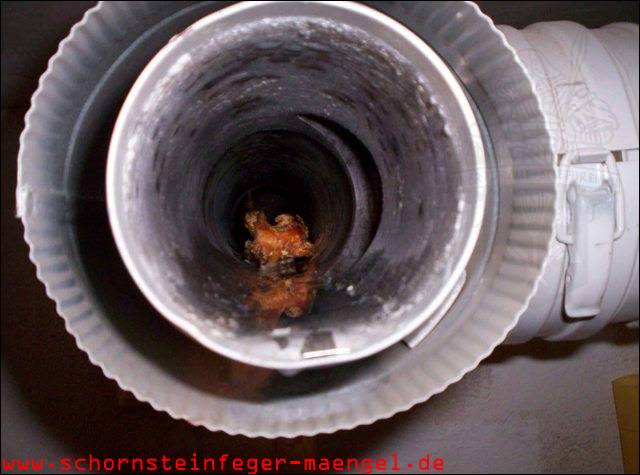

Knochen in der Abgasleitung einer Brennwertanlage! |

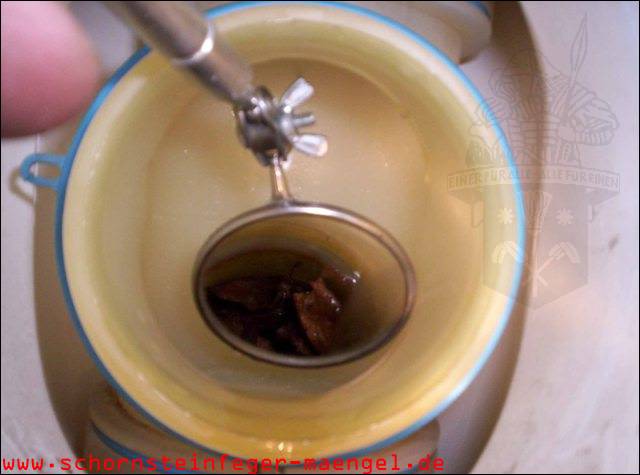

![](photogallery/Abgasleitung/a209_small.jpg) |

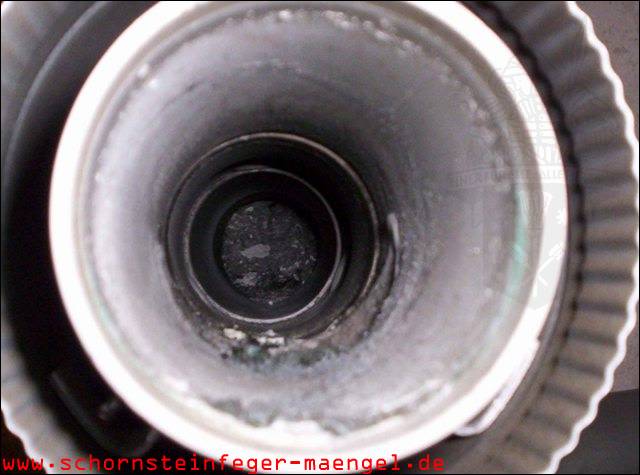

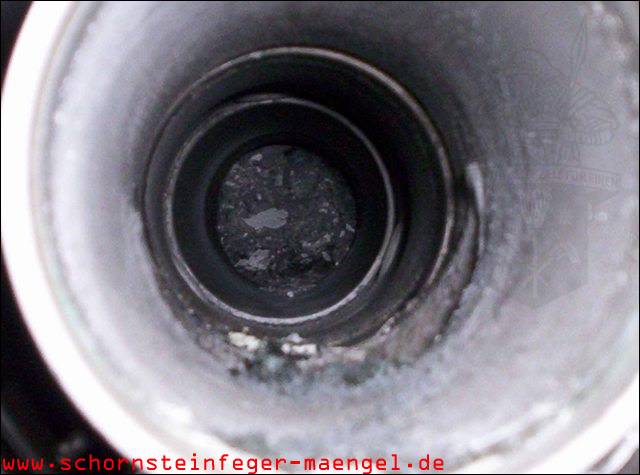

![](photogallery/Abgasleitung/a254_small.jpg) ![](photogallery/Abgasleitung/a255_small.jpg) |

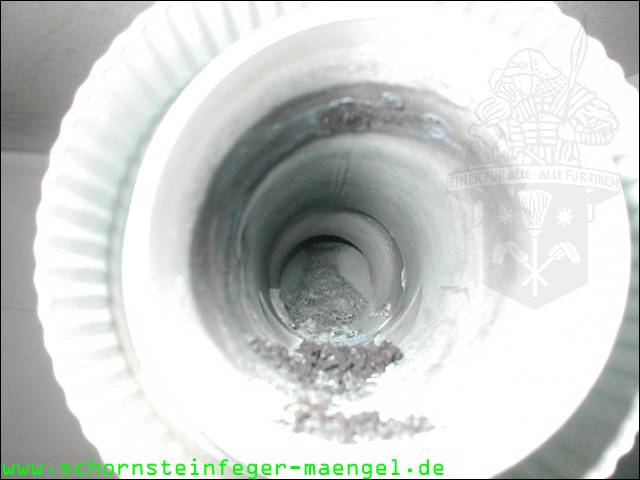

![](photogallery/Abgasleitung/a185_small.jpg) ![](photogallery/Abgasleitung/a186_small.jpg)

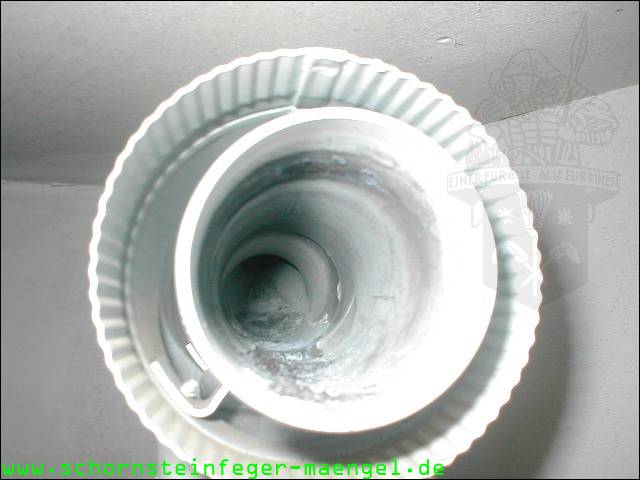

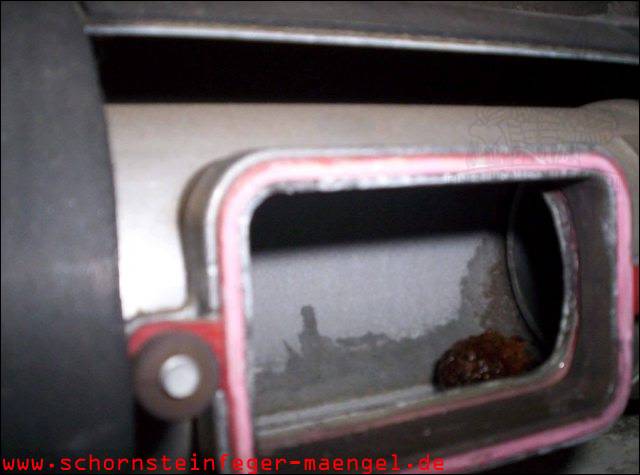

Vor und nach der Reinigung |
![](photogallery/Abgasleitung/2007-10-80_small.jpg)

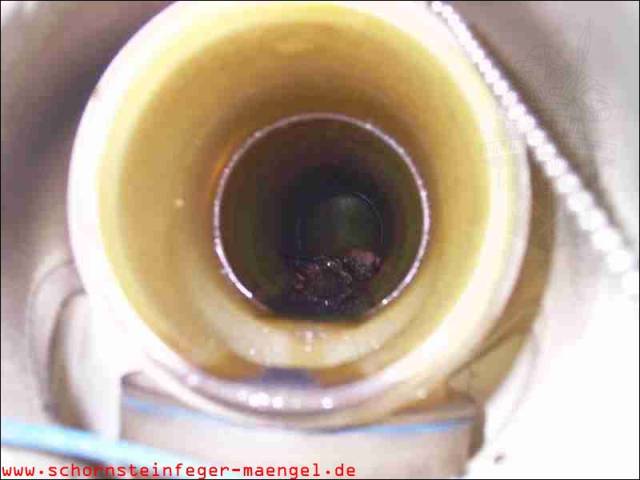

Vogel in Abgasleitung! |

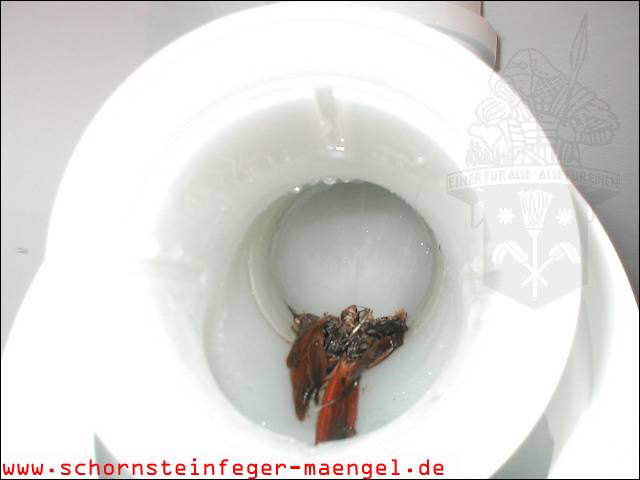

![](photogallery/Abgasleitung/a207_small.jpg) ![](photogallery/Abgasleitung/a206_small.jpg)

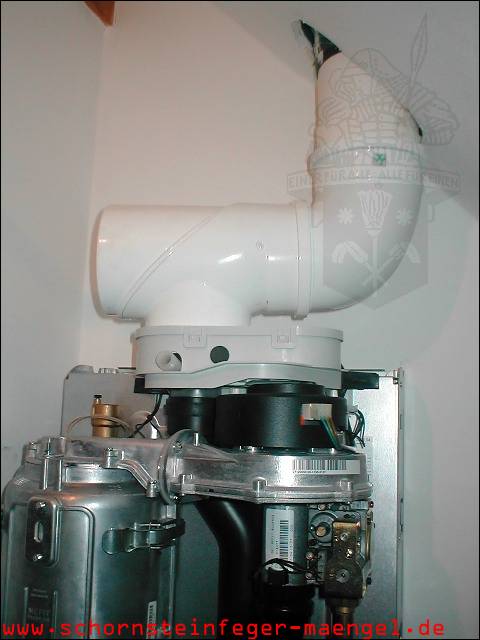

Vogel in Abgasleitung - Kondensatsiphon kann verstopfen |
![](photogallery/Abgasleitung/a225_small.jpg)
![](photogallery/Abgasleitung/a226_small.jpg)

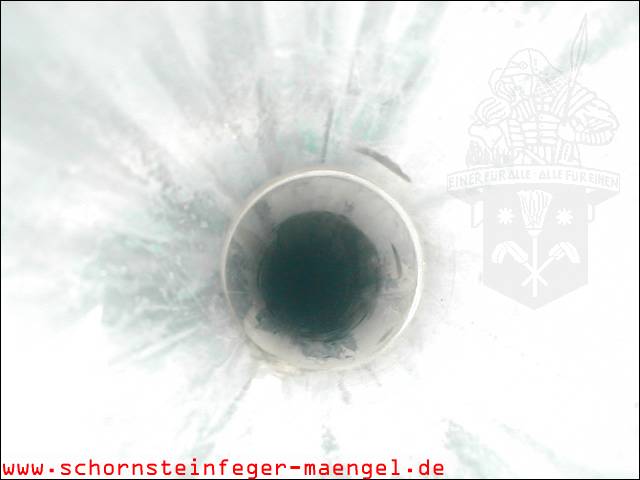

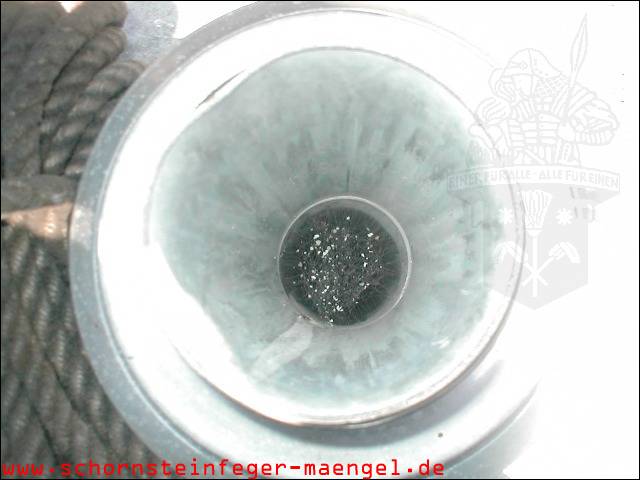

Spinnenweben an der Mündung einer Brennwertabgasleitung - vor und nach der
Kehrung |
![](photogallery/Abgasleitung/a228_small.jpg) ![](photogallery/Abgasleitung/a227_small.jpg)

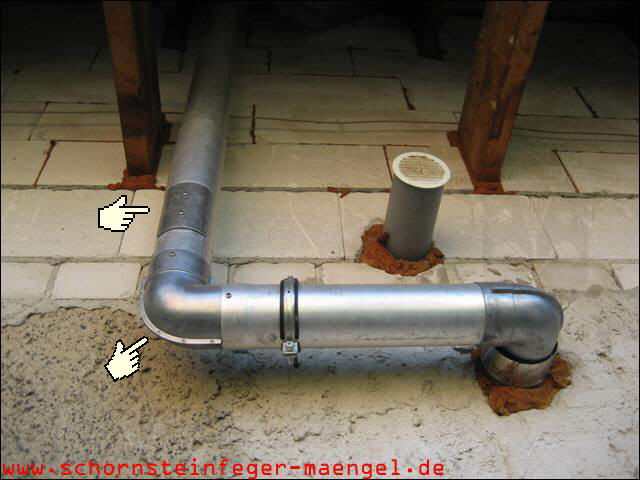

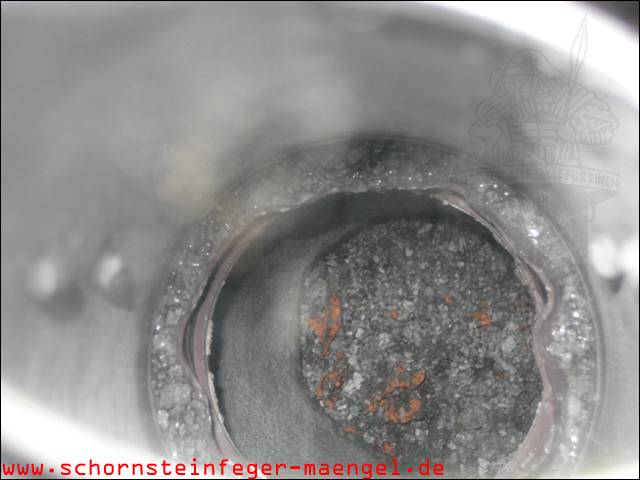

Im 90° Bogen starke Ablagerungen! |
![](photogallery/Abgasleitung/IMG_2289_small.jpg)

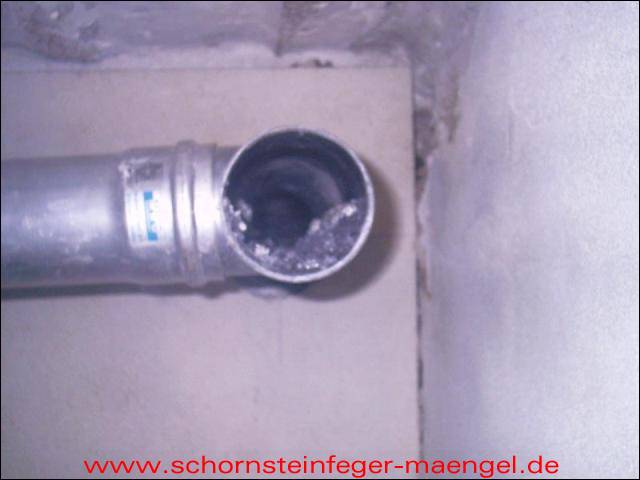

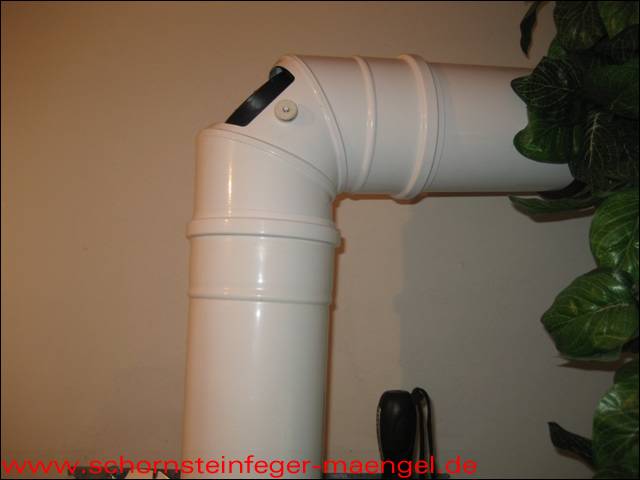

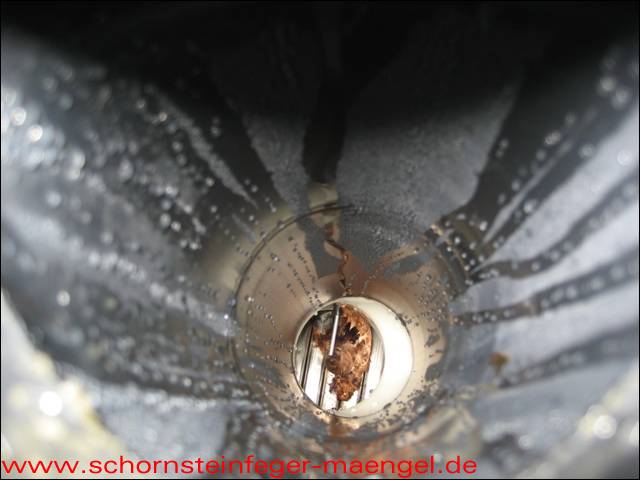

Vogel in Abgasleitung einer Brennwertanlage! |
![](photogallery/Abgasleitung/MS-107_small.jpg) |
![](photogallery/Abgasleitung/IMG_2844_small.jpg) ![](photogallery/Abgasleitung/IMG_2849_small.jpg) |
![](photogallery/Abgasleitung/IMG_5774_small.jpg) ![](photogallery/Abgasleitung/IMG_5776_small.jpg) ![](photogallery/Abgasleitung/IMG_5773_small.jpg)

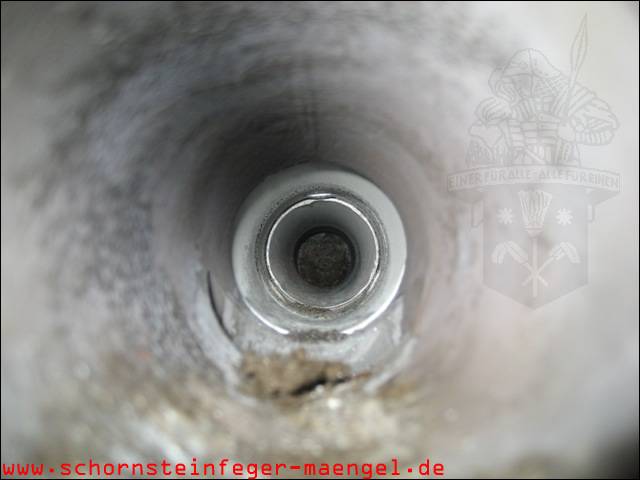

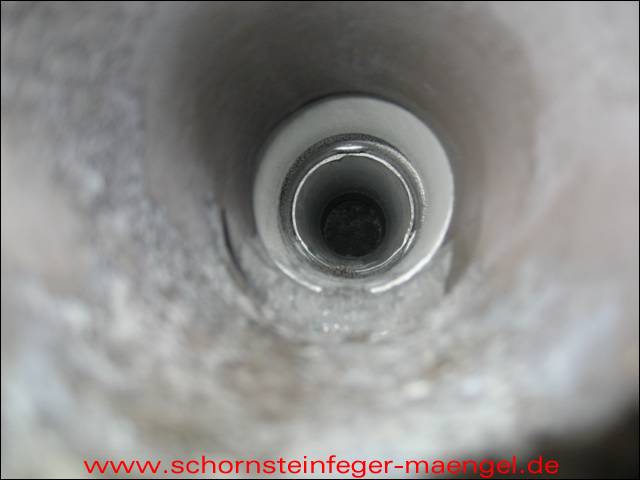

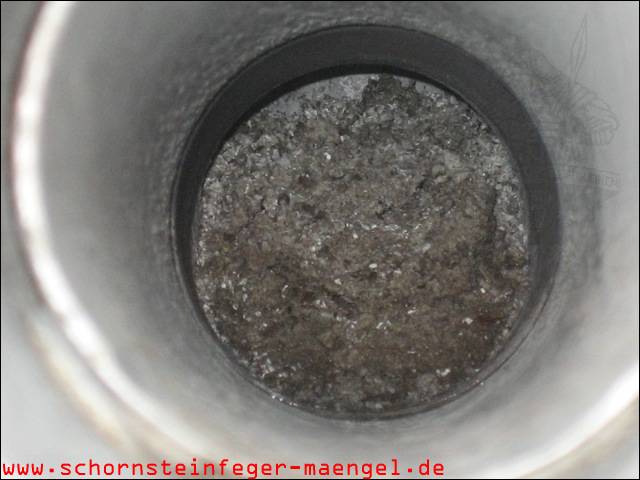

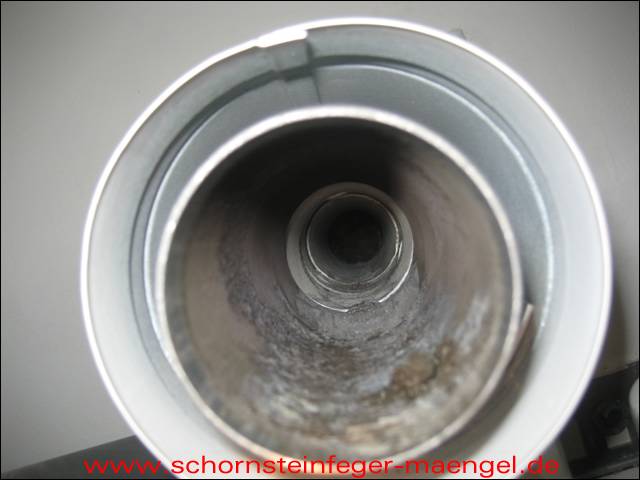

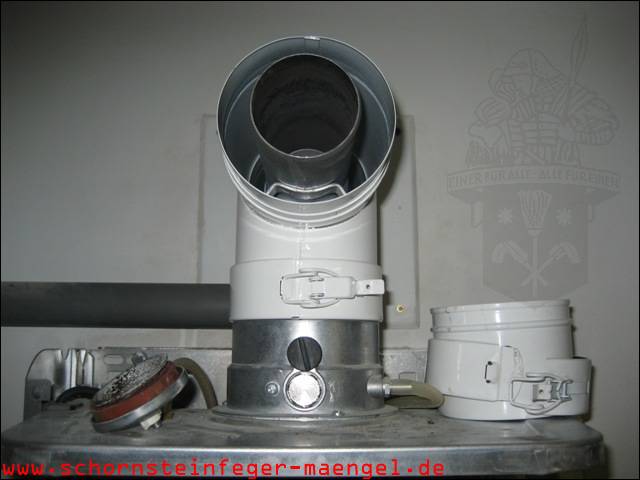

Abgasleitung im 90 ° Bogen stark verschmutzt - fast verstopft! |
stark verschmutzte Abgasleitung |

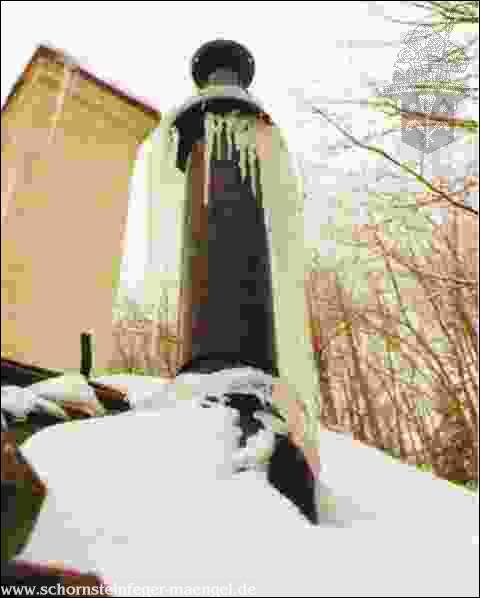

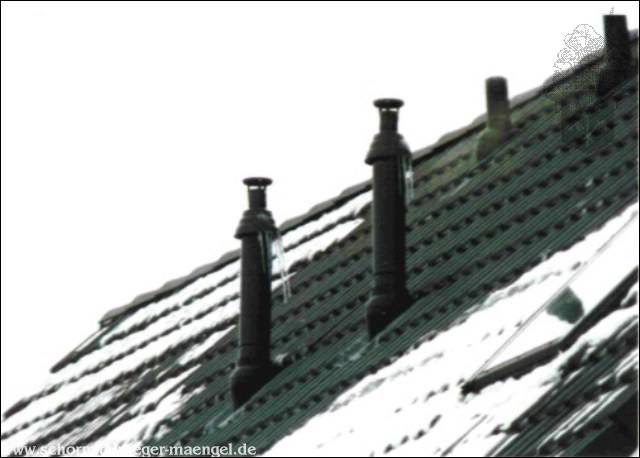

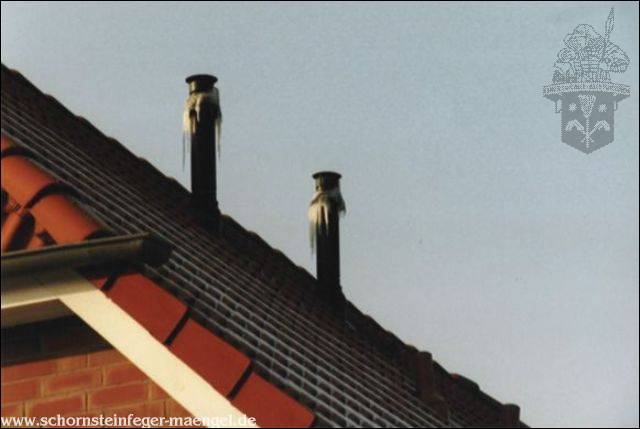

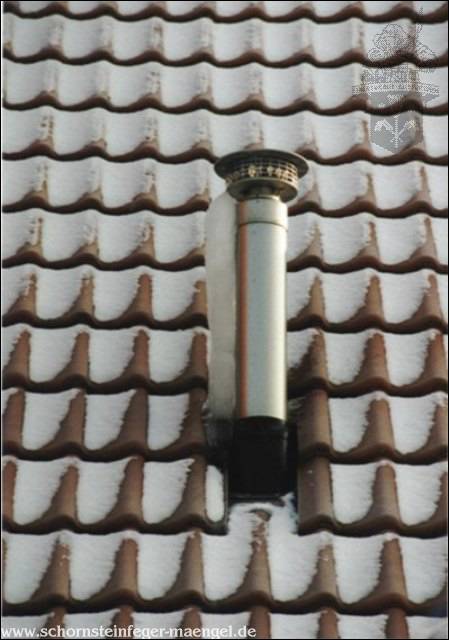

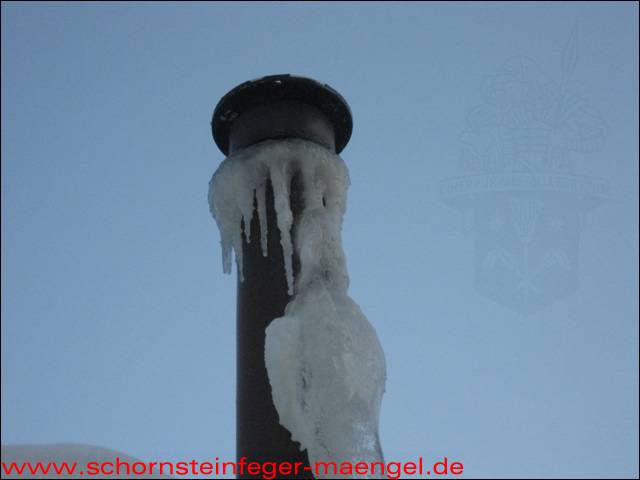

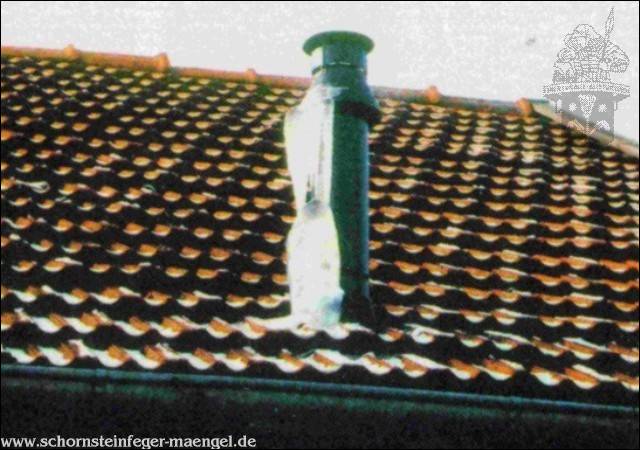

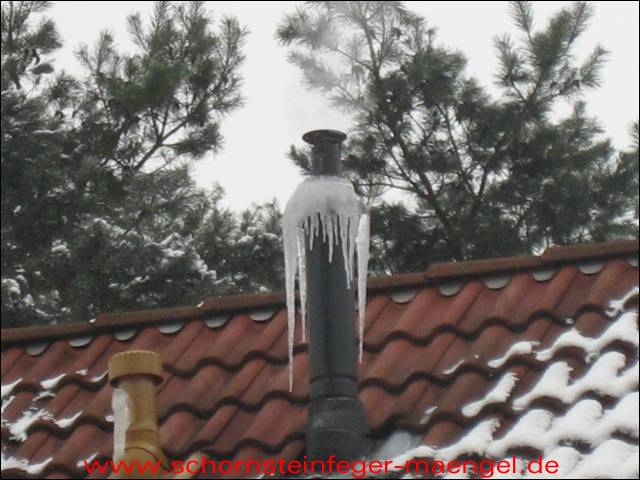

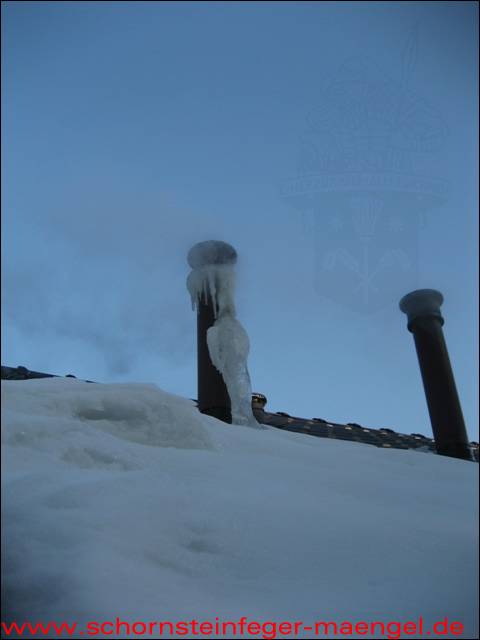

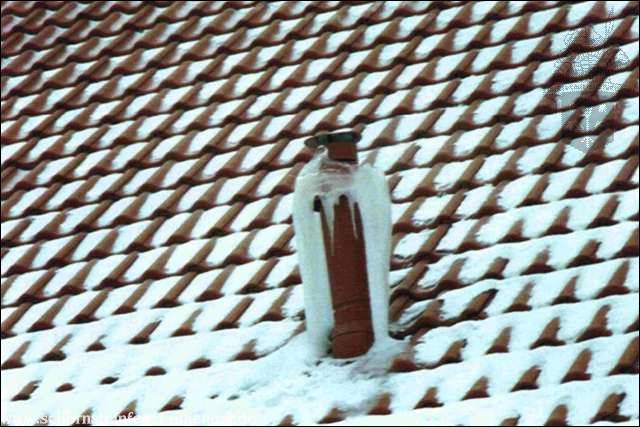

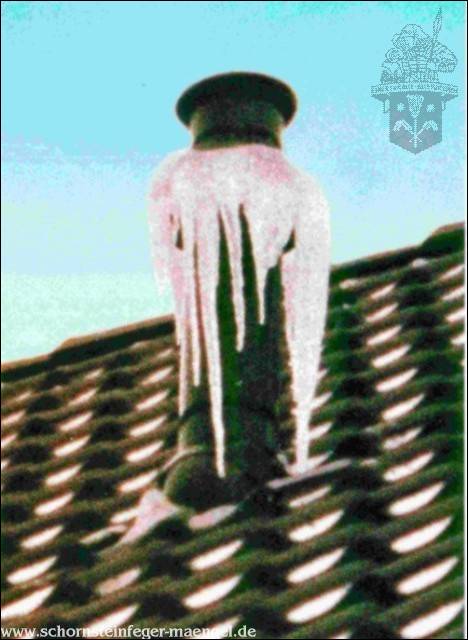

Vereist |

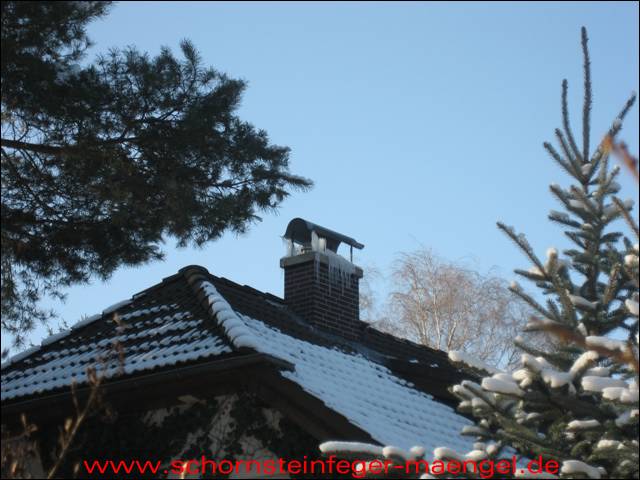

![](photogallery/Abgasleitung/IMG_5421_small.jpg) ![](photogallery/Abgasleitung/IMG_5422_small.jpg) |
![](photogallery/Abgasleitung/IMG_5414_small.jpg) |
![](photogallery/Abgasleitung/a065_small.jpg) |

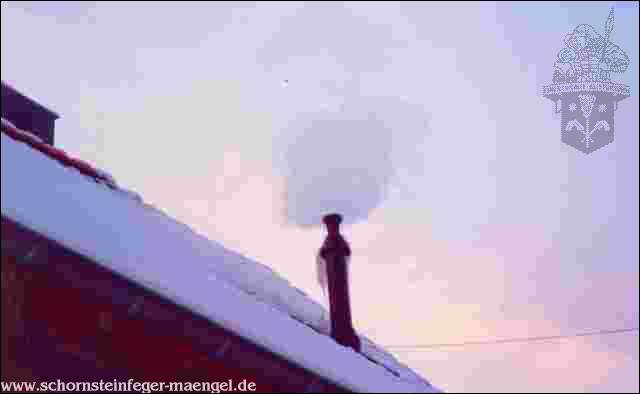

![](photogallery/Abgasleitung/a064_small.jpg) |
![](photogallery/Abgasleitung/a061_small.jpg) |
![](photogallery/Abgasleitung/a050_small.jpg) |

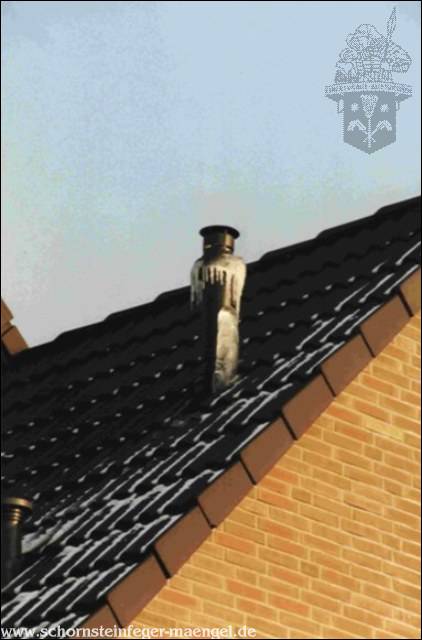

![](photogallery/Abgasleitung/a049_small.jpg) |
![](photogallery/Abgasleitung/a051_small.jpg) |
![](photogallery/Abgasleitung/a052_small.jpg) |
![](photogallery/Abgasleitung/a072_small.jpg) |
![](photogallery/Abgasleitung/a066_small.jpg) |
![](photogallery/Abgasleitung/a067_small.jpg) |

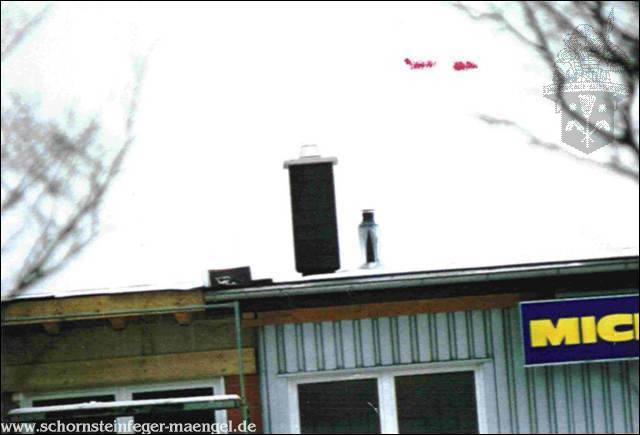

![](photogallery/Abgasleitung/a053_small.jpg) |
![](photogallery/Abgasleitung/a054_small.jpg) |

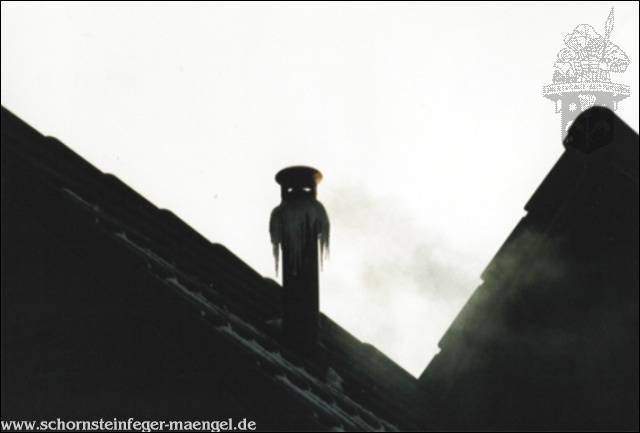

![](photogallery/Abgasleitung/a058_small.jpg) |

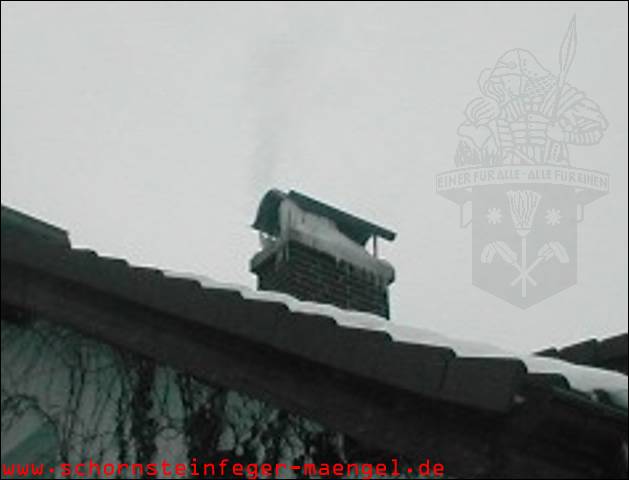

![](photogallery/Abgasleitung/a208_small.jpg) |

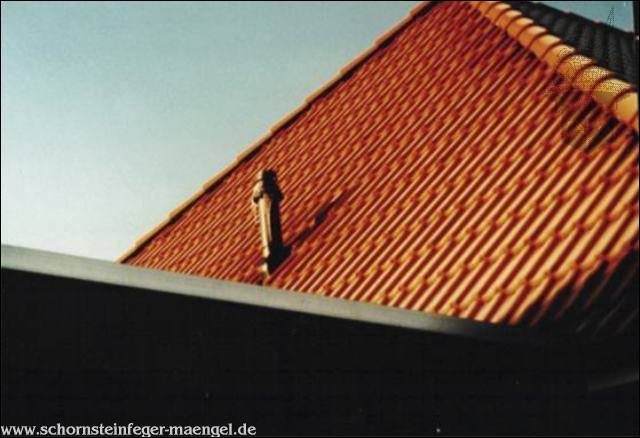

![](photogallery/Abgasleitung/a059_small.jpg) |

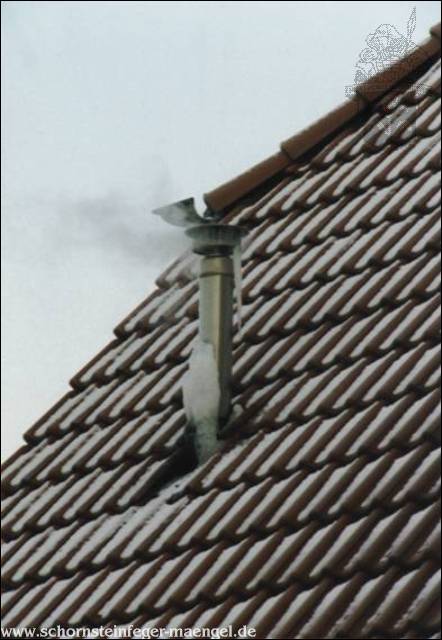

![](photogallery/Abgasleitung/a055_small.jpg) |
![](photogallery/Abgasleitung/a062_small.jpg) |
![](photogallery/Abgasleitung/a036_small.jpg) |

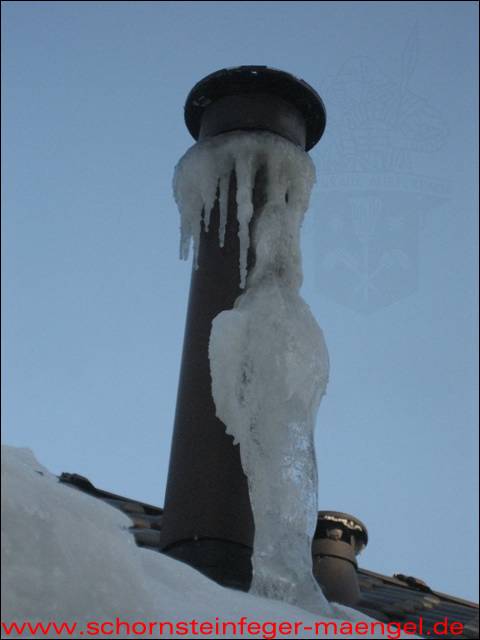

![](photogallery/Abgasleitung/IMG_0104_small.jpg) |
|
