Leckagen an
Brennstoffleitungen und Feuerstätten
Großansicht? einfach auf das ausgewählte Bild klicken und
anschließend im Browser auf zurück
|
kuriose Leckagen
und Mängel |

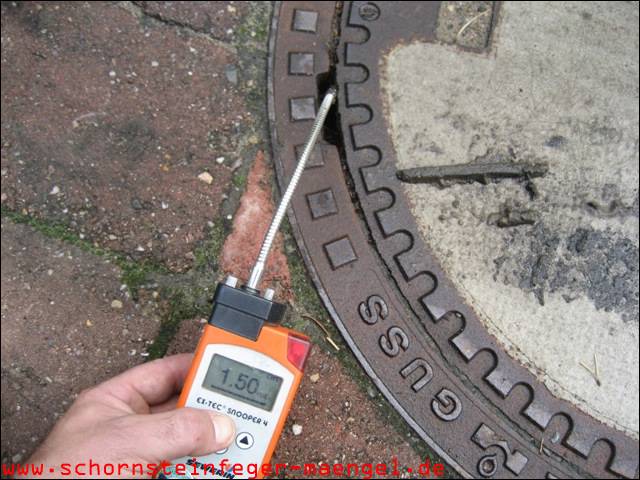

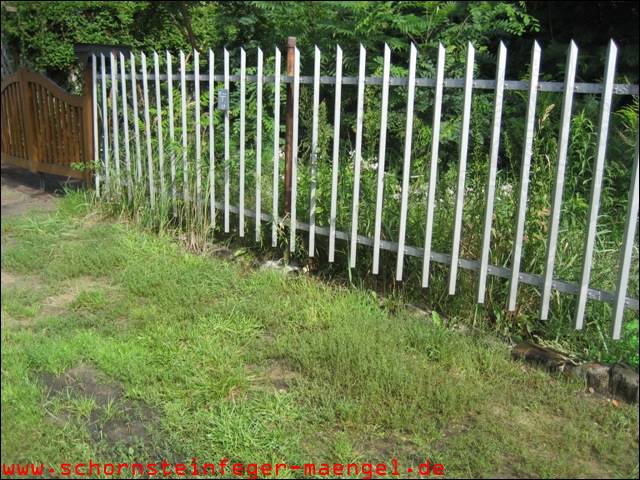

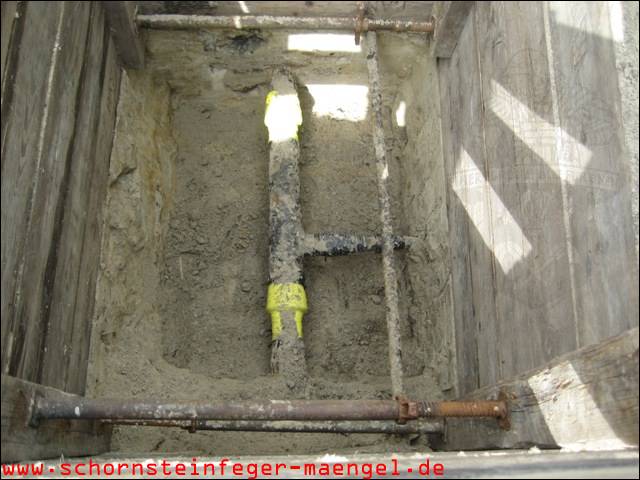

Gasgeruch an der Grundstücksgrenze! Der herbeigerufene
Störungsdienst des Gasversorgers bestätigte die Leckage im Erdreich und
veranlasste eine sofortige Reparatur!
siehe Videos! |
Explosionsgefahr! Endabnahme
einer neu errichteten Brennwertanlage - Gasleitung konnte man an
einer Stelle einfach auseinander ziehen, da diese vor dem Pressen
nicht korrekt ineinander gesteckt worden ist! |
Nachprüfung!
Ist zwar dicht aber die Ausführung der Arbeiten sind wirklich
nicht fachmännisch!
|

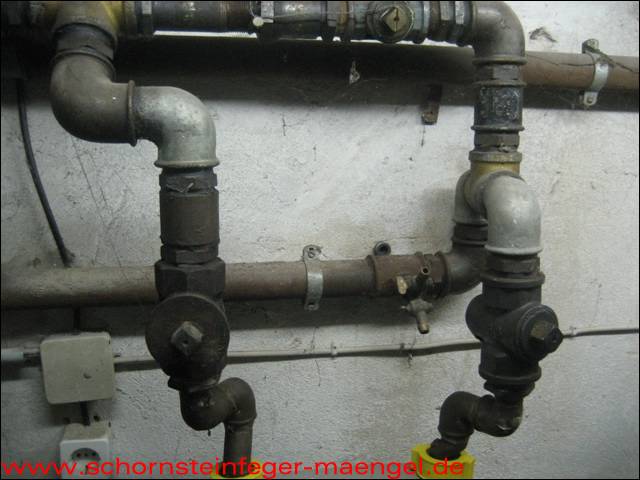

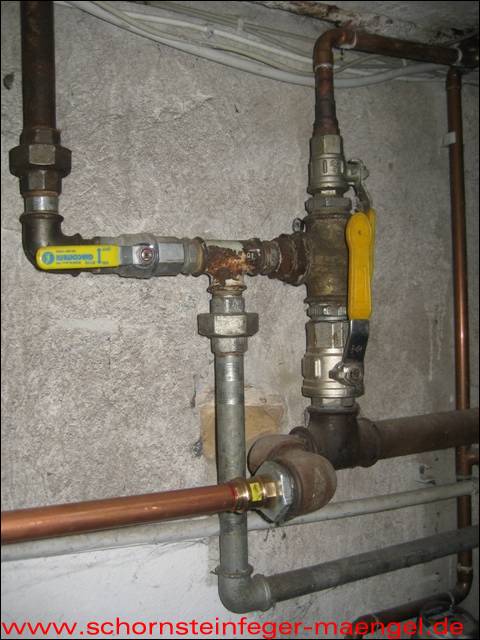

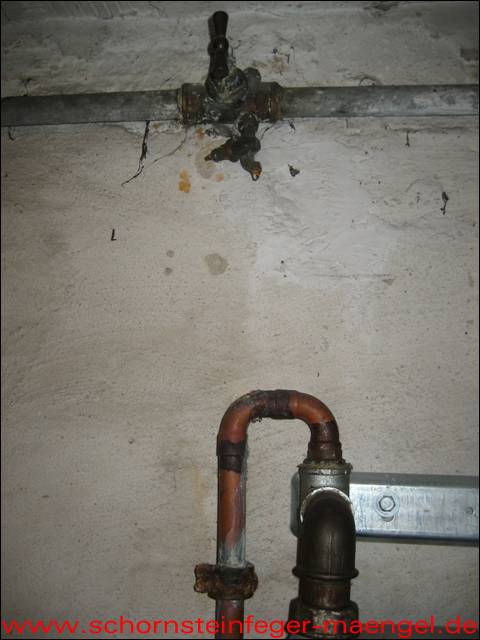

unzulässige "Zwillingshahn" in der Gasleitung! |

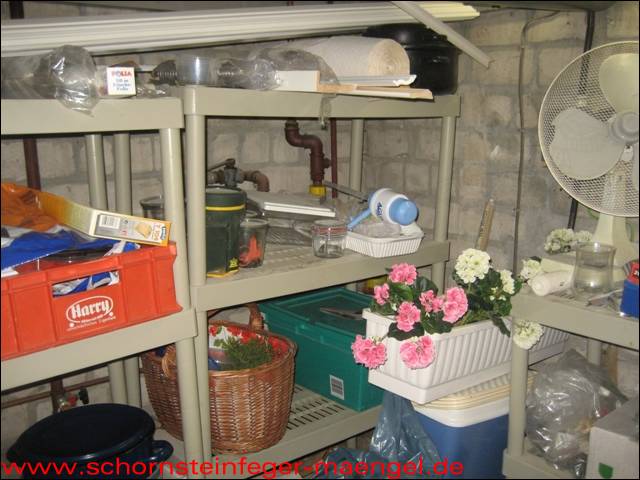

Gasabsperrhahn im Notfall nicht leicht zugänglich! |

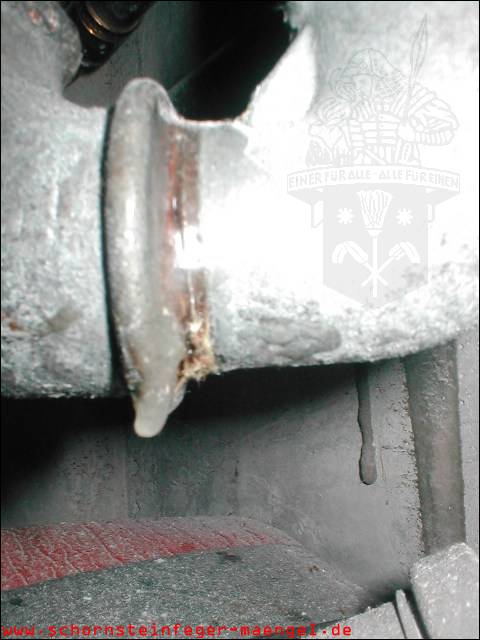

Kondensat aus Schornstein tropft auf Gasleitung! |
undichte Wasserleitung über Gasleitung |
Undichtigkeit an der Wasserleitung tropft auf Gasleitung! |
Gasleitungen
dürfen nicht weich gelötet sein! |
"Knoten" in der Gasleitung! |
Nicht gepresste Verbindung einer neu installierten Gasleitung! -
hätte jeder Zeit auseinander rutschen können! |

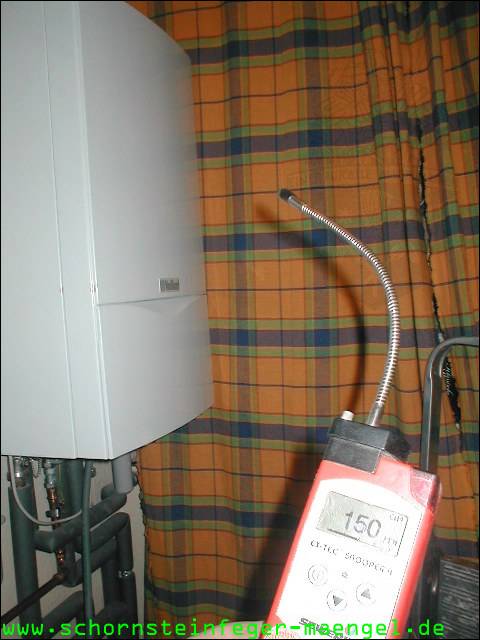

Raumkonzentration von 150 ppm, da Geräteanschluss undicht! |
Arbeitsplatte neben Gasherd stark angeschmort! |

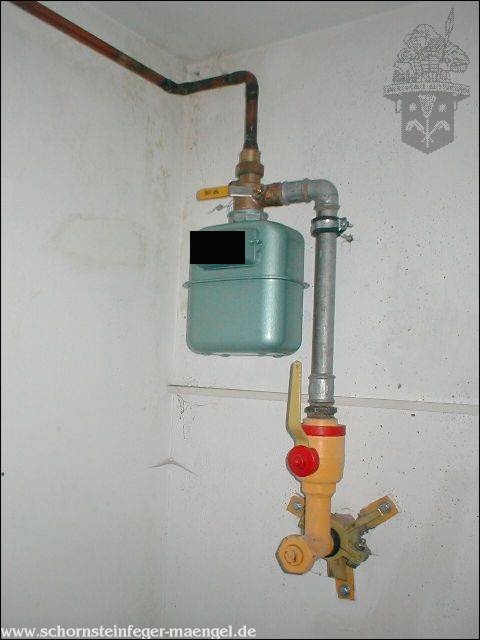

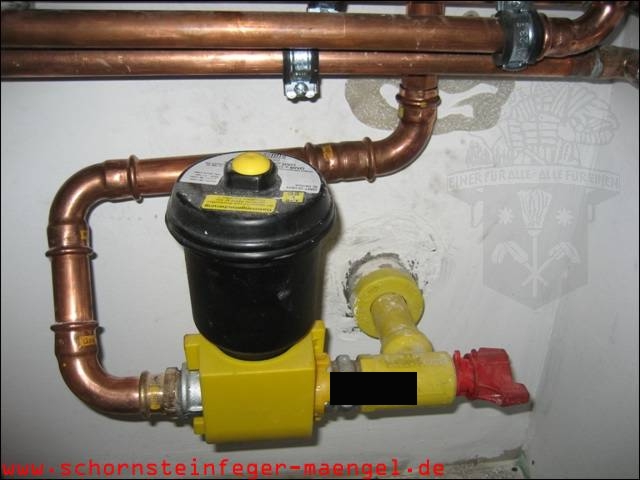

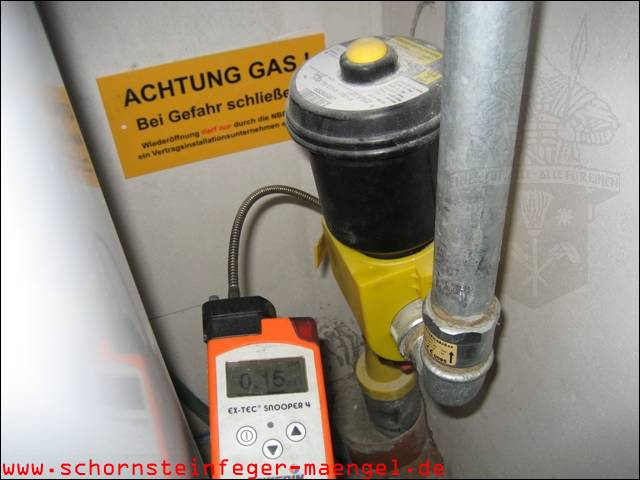

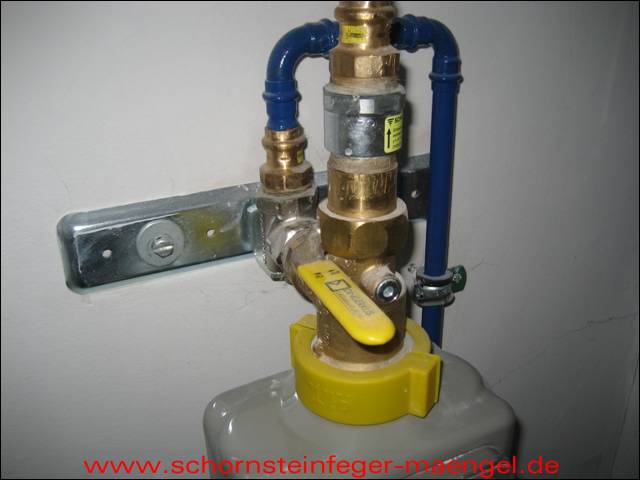

falsch eingebaute Strömungswächter- gehören unmittelbar hinter dem
Haupthahn und immer vor dem Gaszähler! |

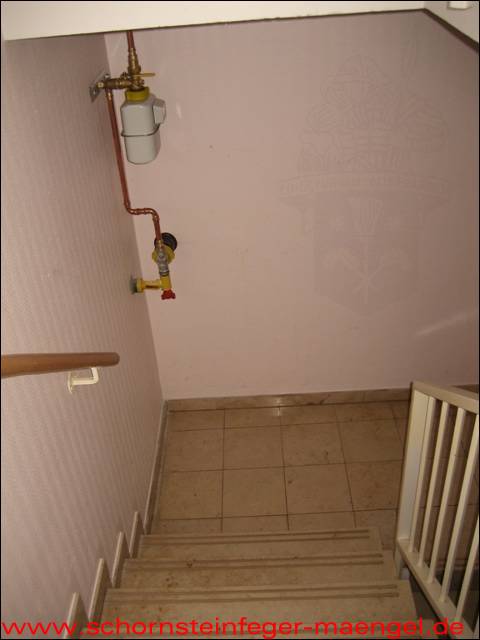

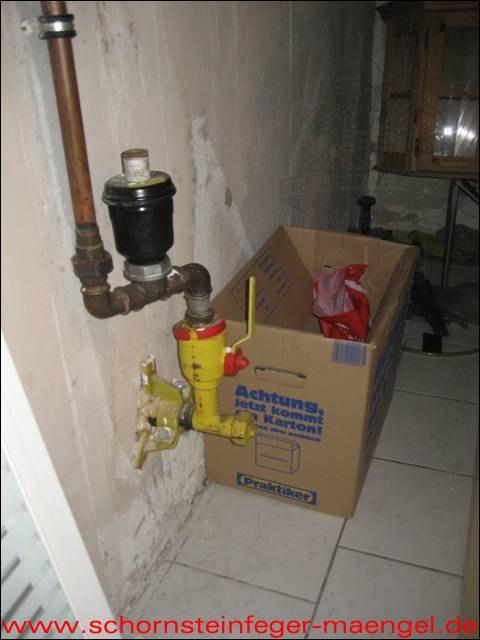

Gaszähler inkl. Absperrhahn im offenen Treppenhaus eines
Mehrfamilienhauses - passive Sicherung fehlt! |

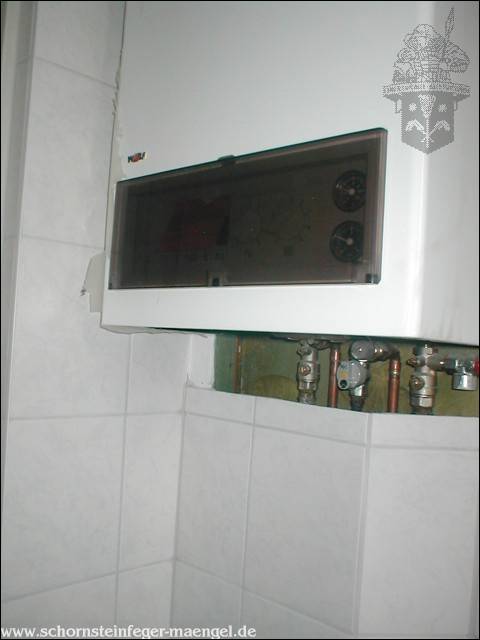

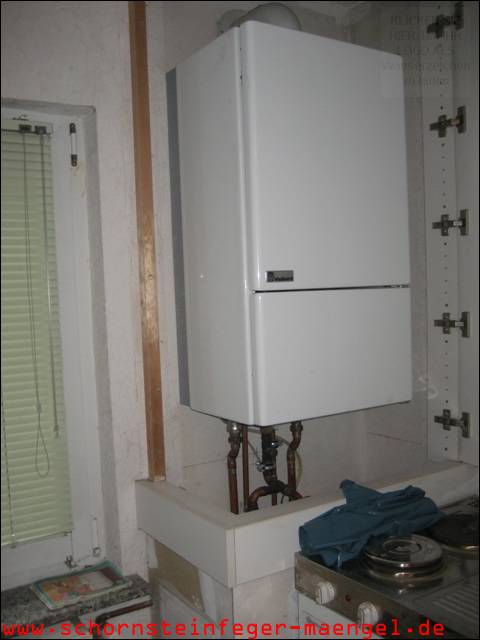

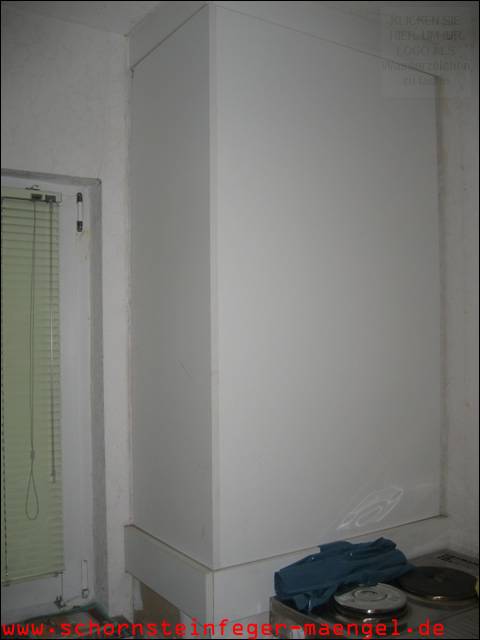

Unter einer raumluftabhängigen Gaskombitherme im Bad wurden hier die
Rohre verblendet! Der Trockenbauer hat mit einer langen

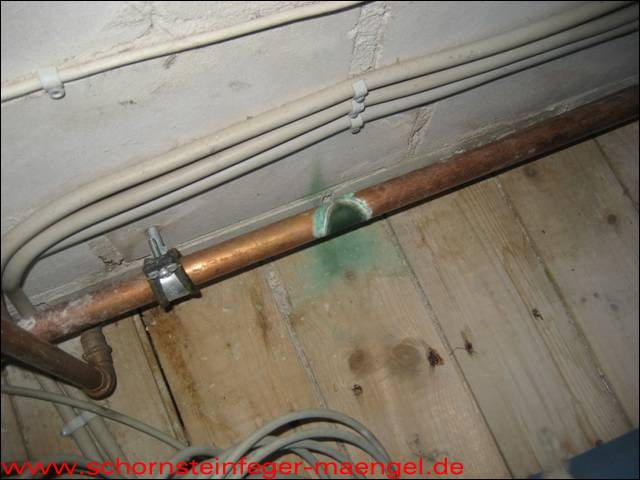

Schnellschraube die Gasleitung aus Kupfer durchgeschraubt! Sehr
hoher Gasaustritt - Explosionsgefahr, durch ständig austretendes
Gas, das von der darüber hängenden Gasfeuerstätte angesaugt wird! |
|

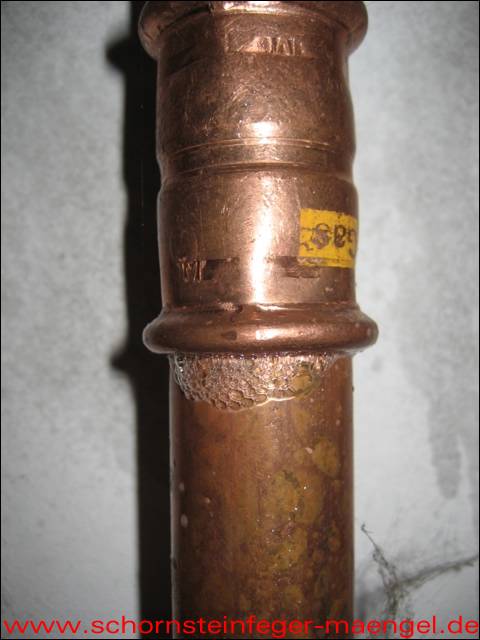

Leckage an einer "gepressten Verbindung"? |

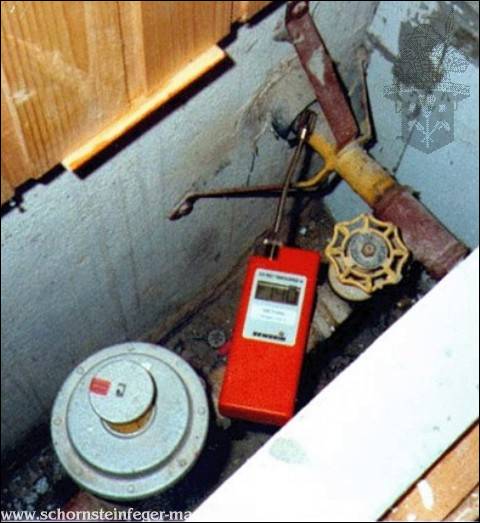

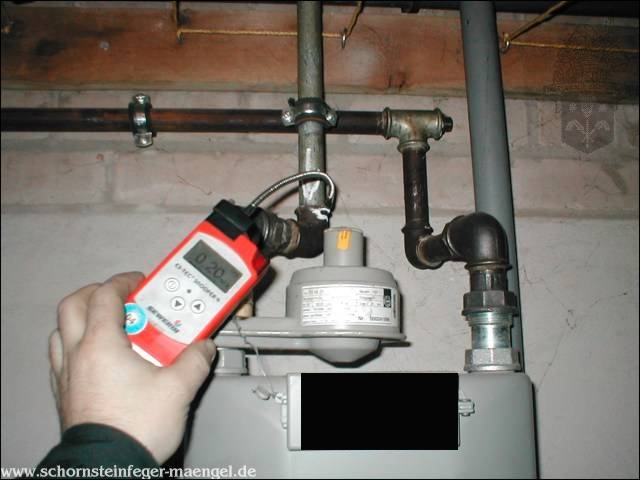

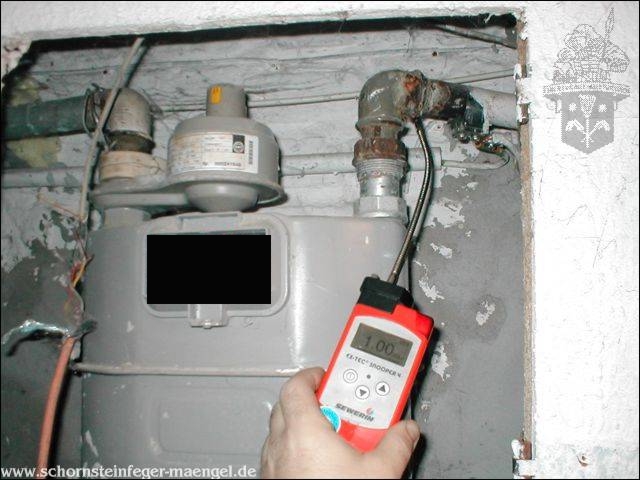

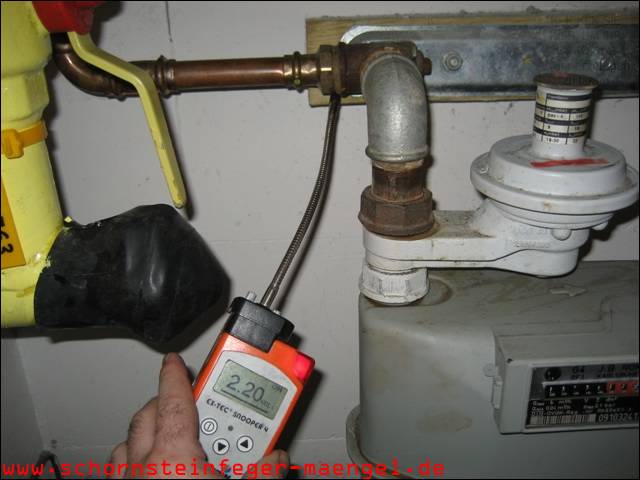

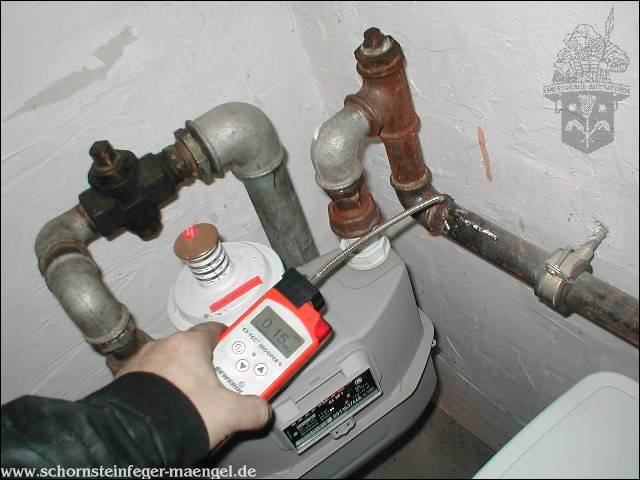

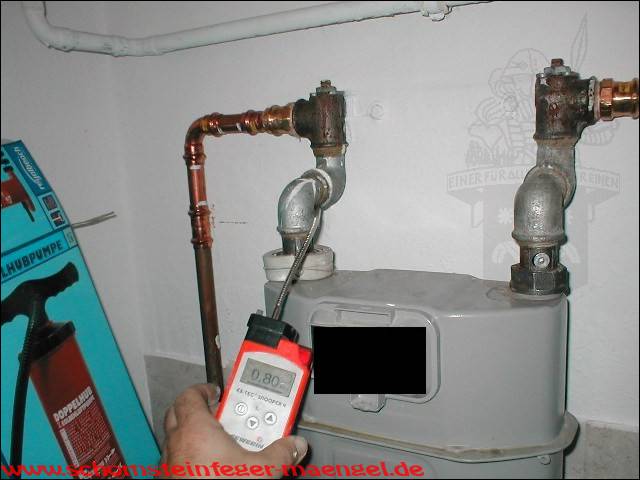

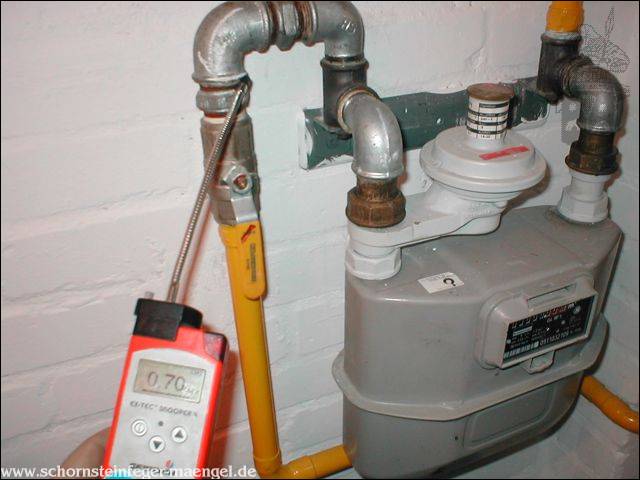

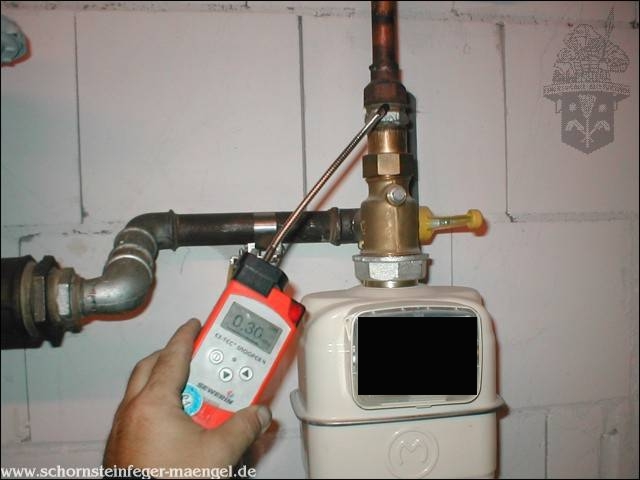

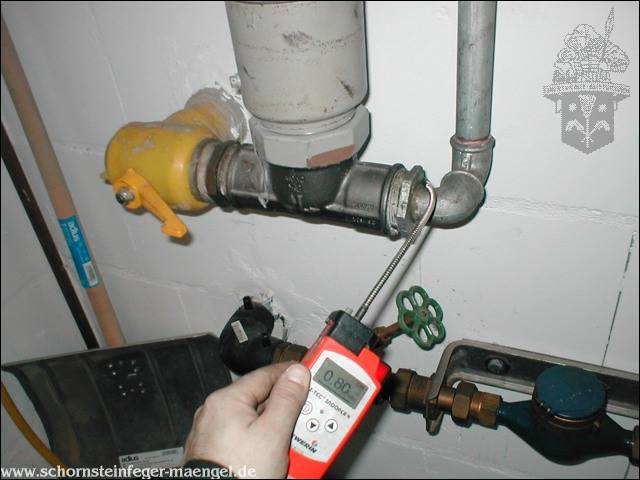

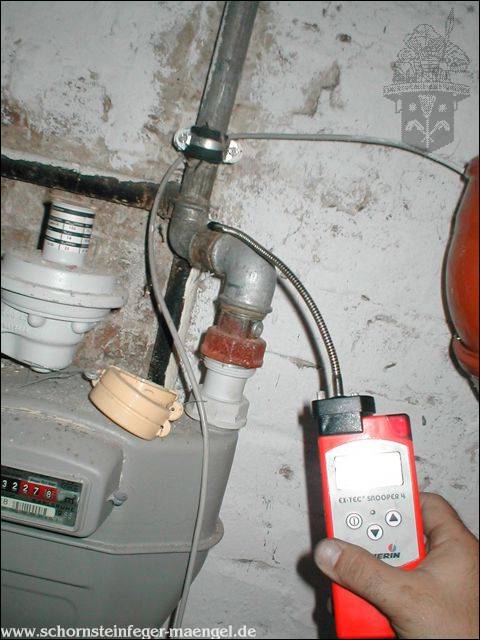

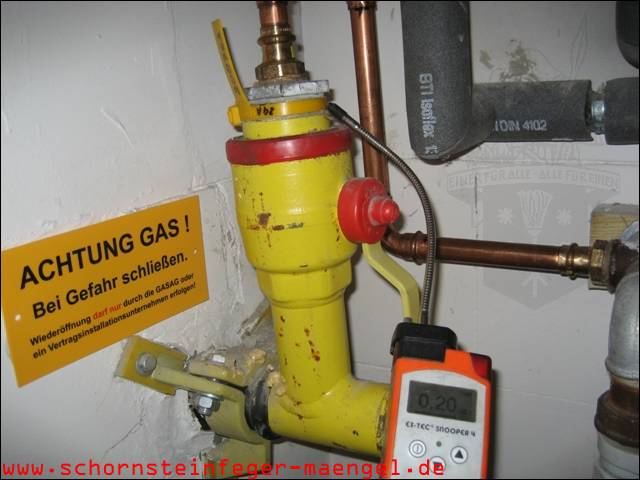

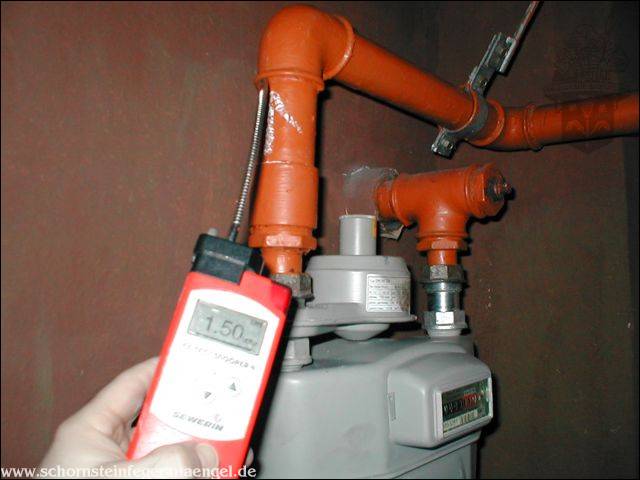

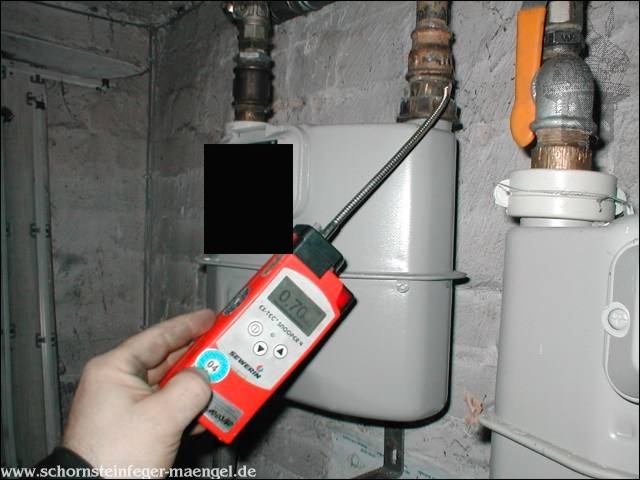

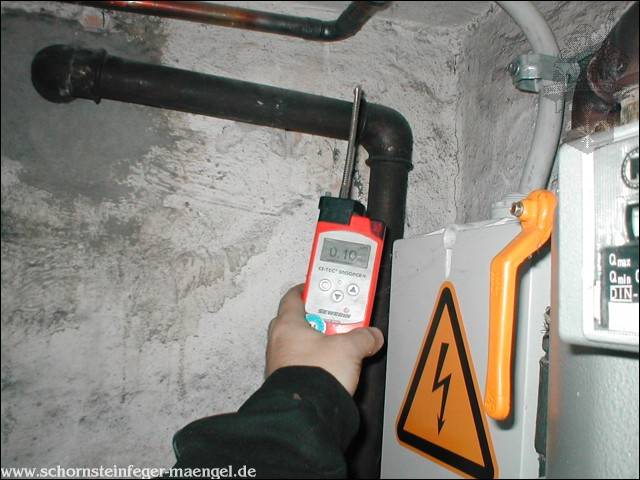

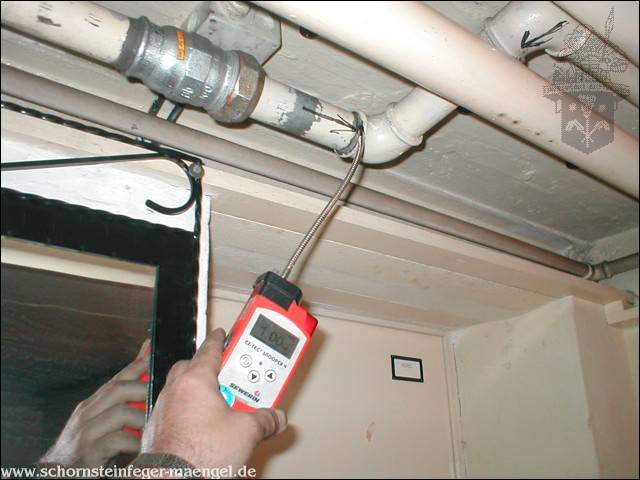

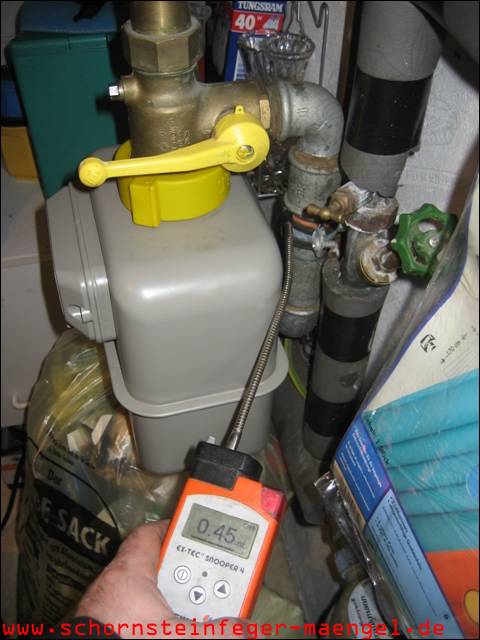

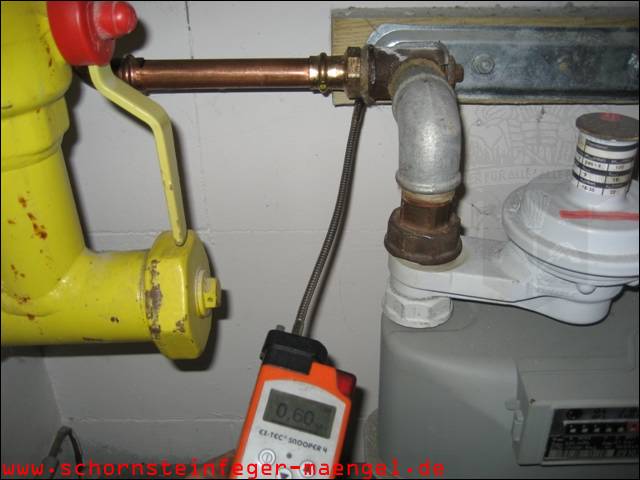

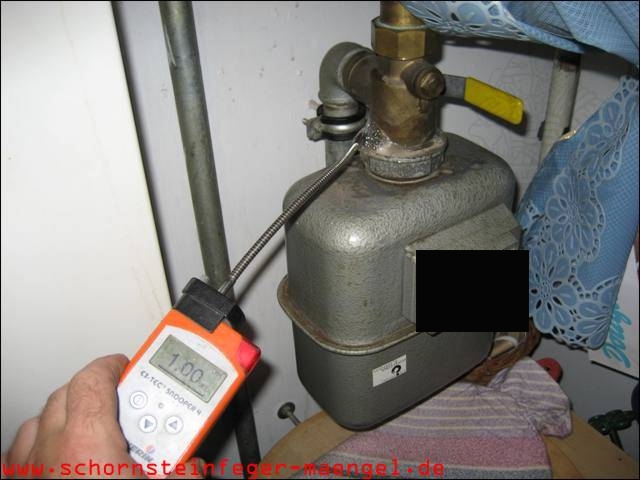

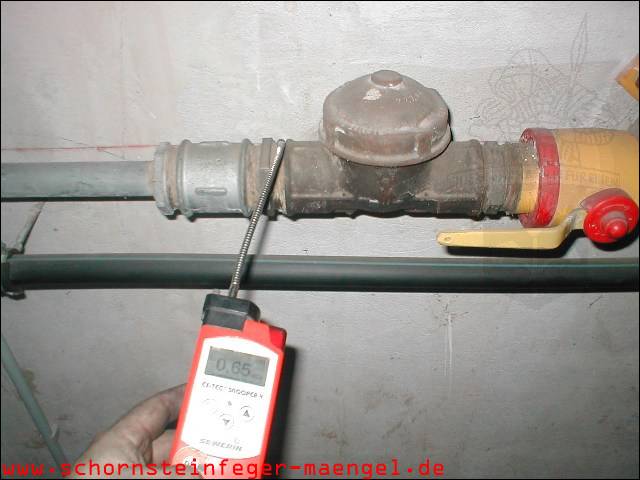

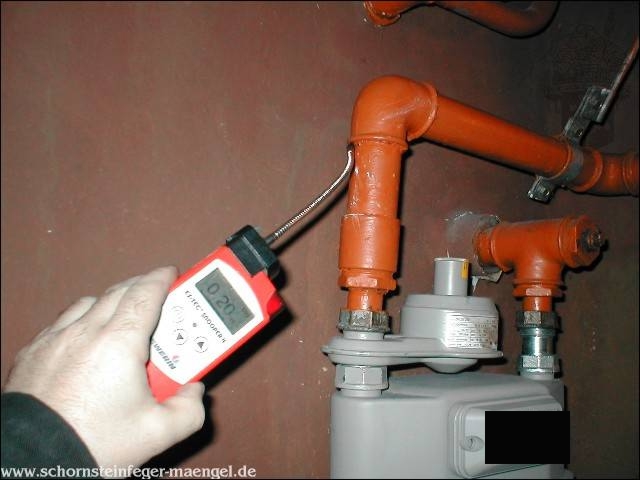

Leckage an einem Zähleranschluss |

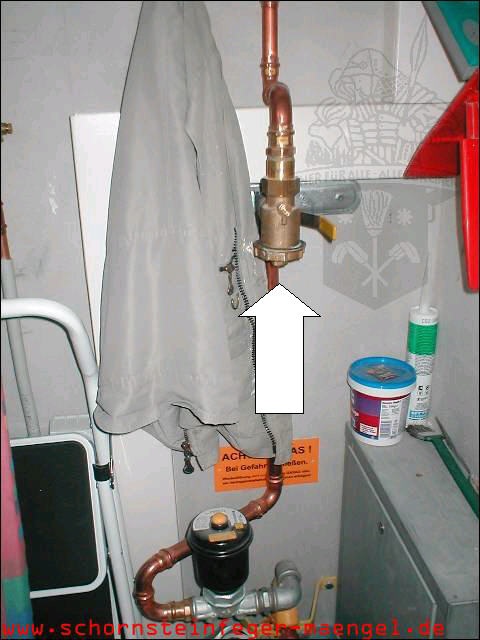

nicht zulässige Nutzung der Gasleitung als "Wäscheleine" |

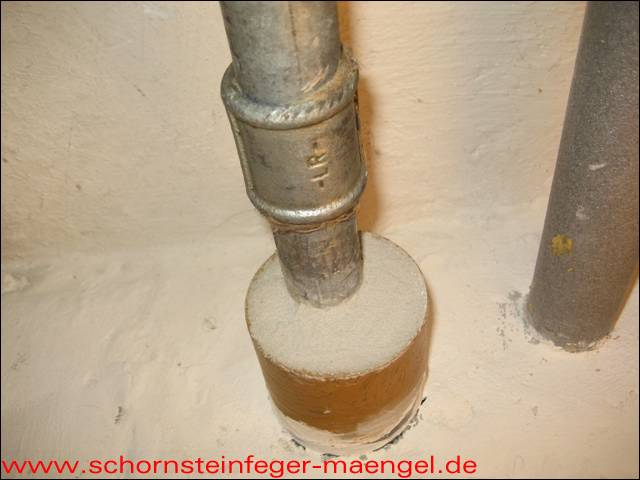

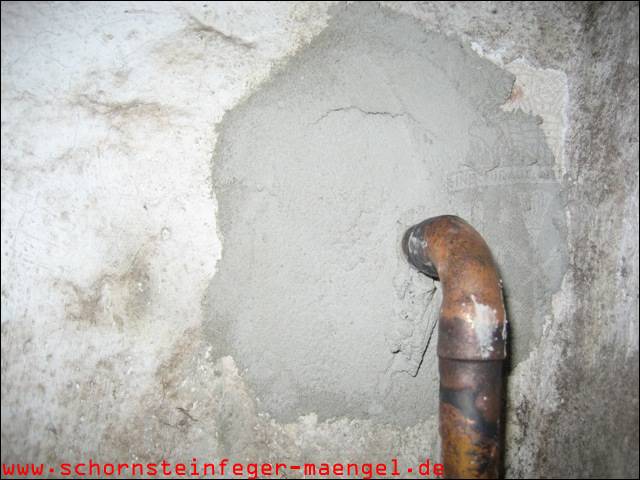

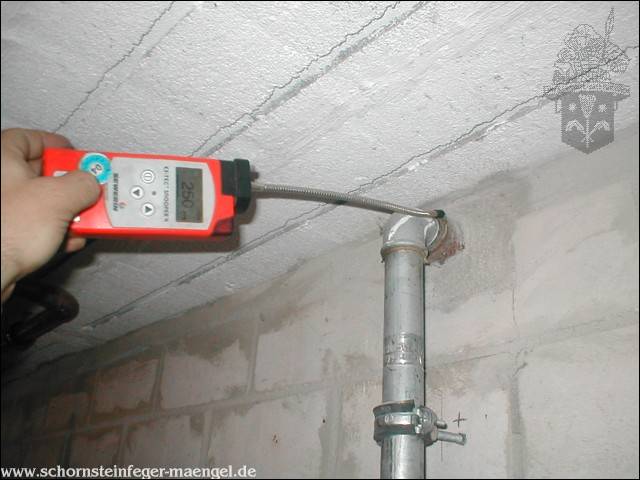

Wanddurchführung mit Zementbeton zugeschmiert - Gefahr von
Undichtigkeit aufgrund von Lochfraß!
|
Gasleitung unterhalb des Geräteabsperrhahns verformt bzw.
verengt! |

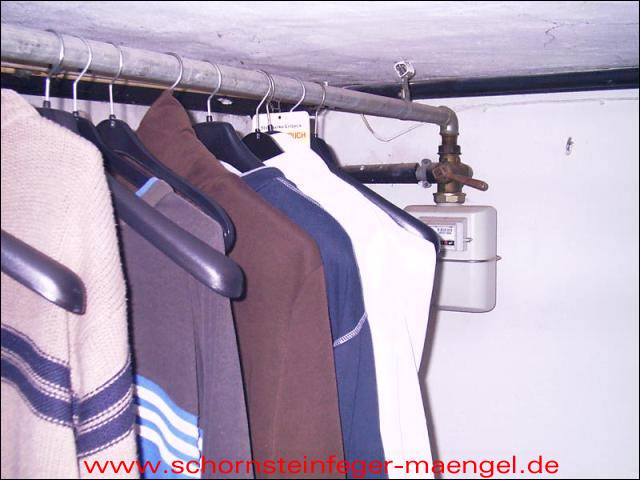

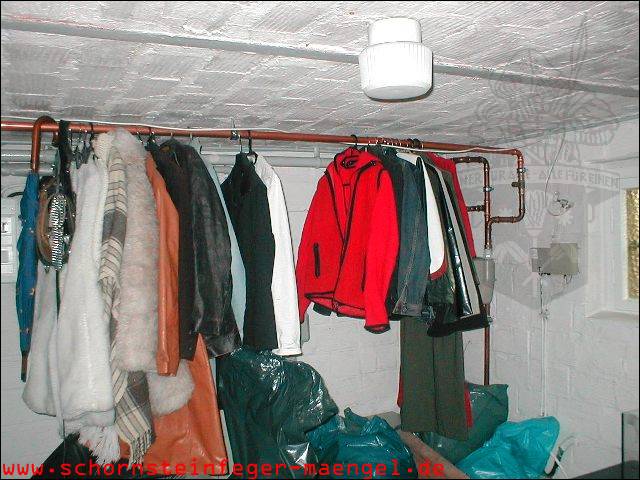

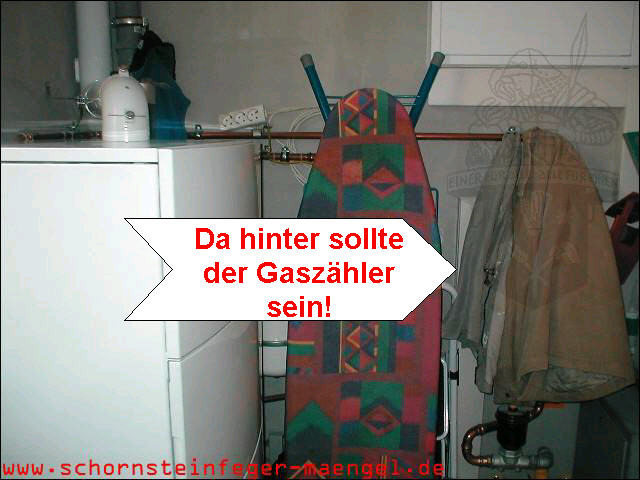

unzulässige und fahrlässige Überbelastung der Gasleitung als
Kleiderstange |
Erdgasaustritt an einer 2 Jahre jungen Gasleitung - Der
Installateur, der hier die Anlage vor 2 Jahren eingebaut hat, hatte
jetzt unverantwortlich und erfolglos versucht die bemängelte Leckage
mit einem 2 Komponentenkleber von außen abzudichten! |

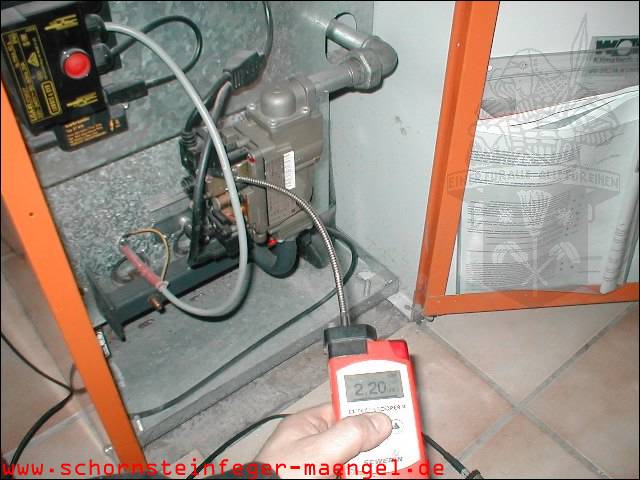

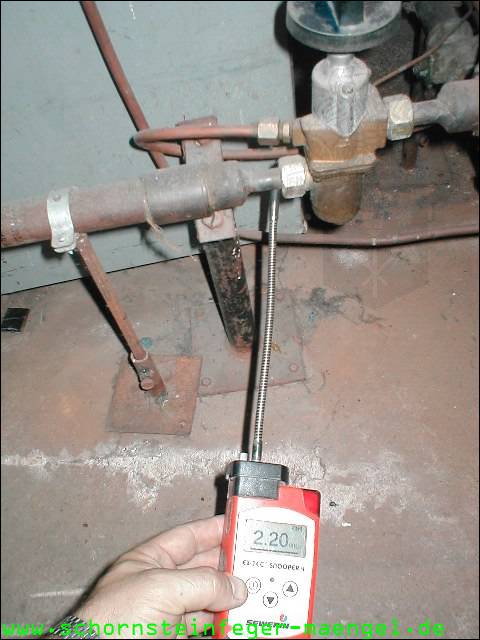

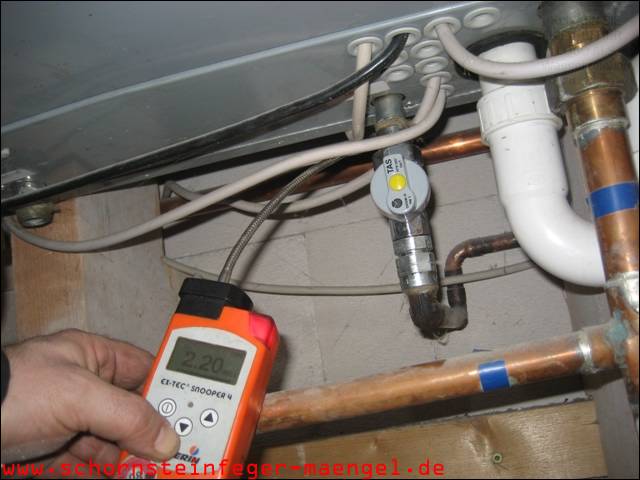

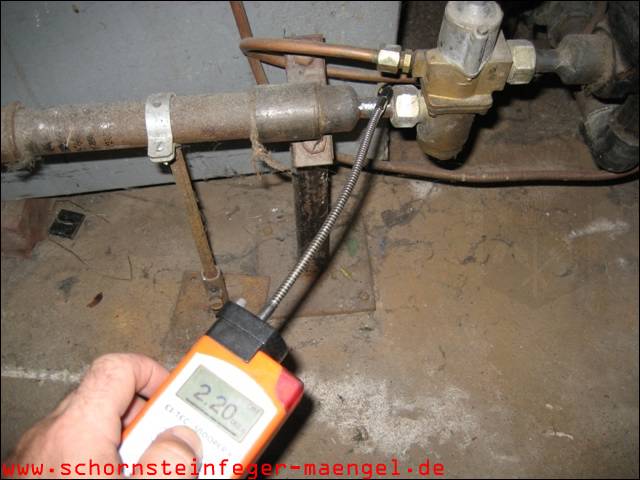

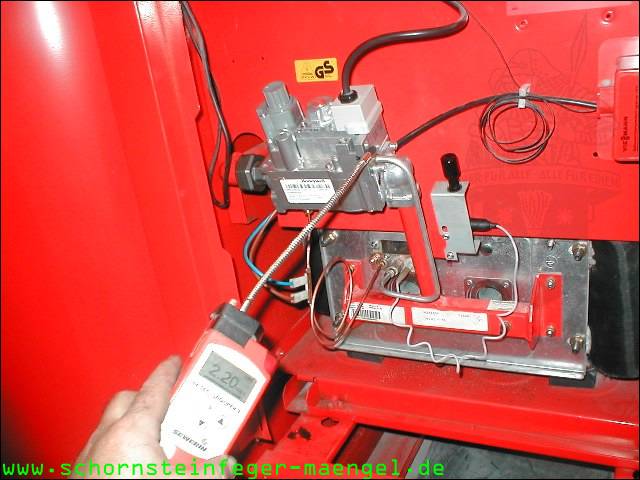

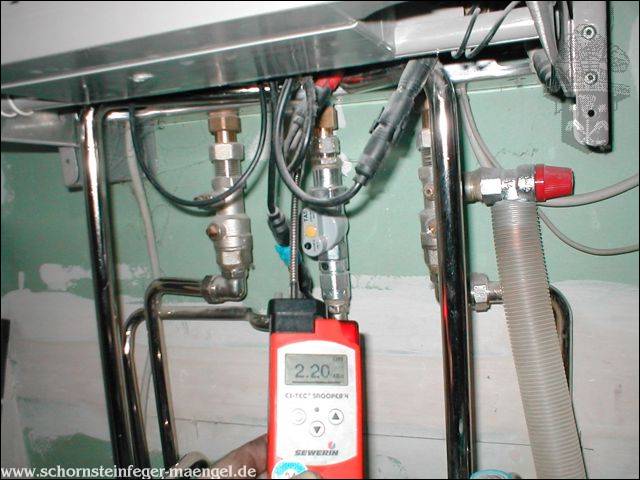

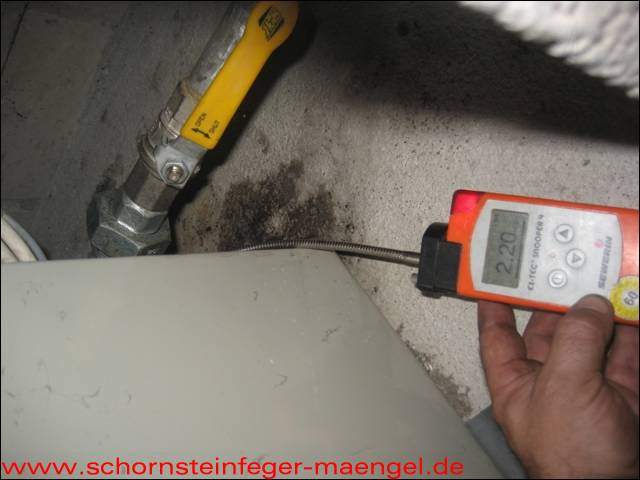

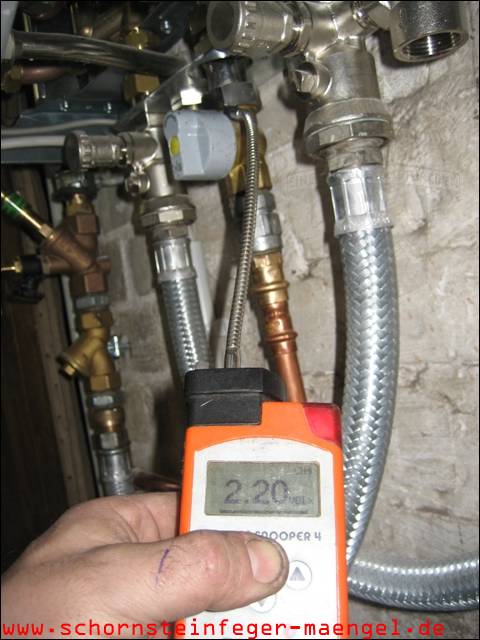

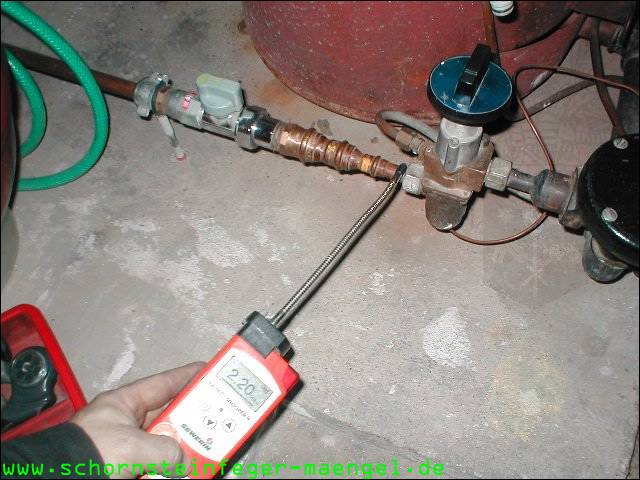

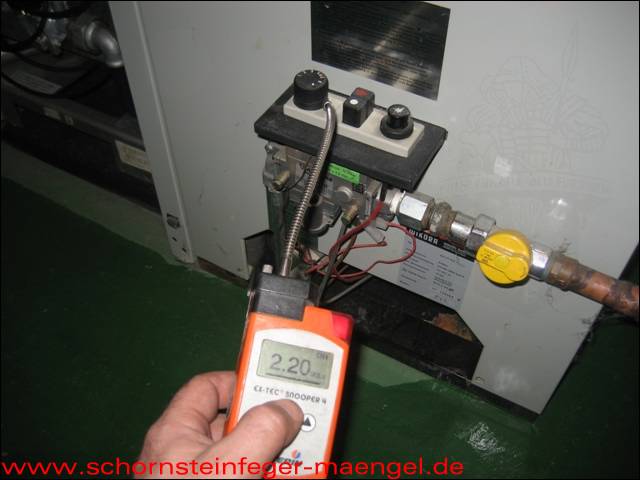

Erdgasaustritt von 2,2 Vol % an der Gasregelarmatur innerhalb der
Feuerstätte an einem jährlich gewarteten Gaszentralheizkessel in
einem Mehrfamilienhaus - nicht sicher Benutzbar! |
Endabnahme einer neu installierten
Gas-Brennwertanlage und dessen Gasleitung! Diese war an 4 Stellen
undicht, teilweise mit >2,2 Vol %! So etwas dürfte eigentlich nicht
passieren, da eigentlich jede neu verlegte Gasleitung eine Druckprüfung
bestehen muss! Unverantwortliche Fahrlässigkeit des Installateurs! |
Eine nicht gepresste neu verlegte Gasleitung, die zwar dicht ist
aber dafür jeder Zeit auseinander rutschen kann, da keine Halterung
vorhanden ist! |

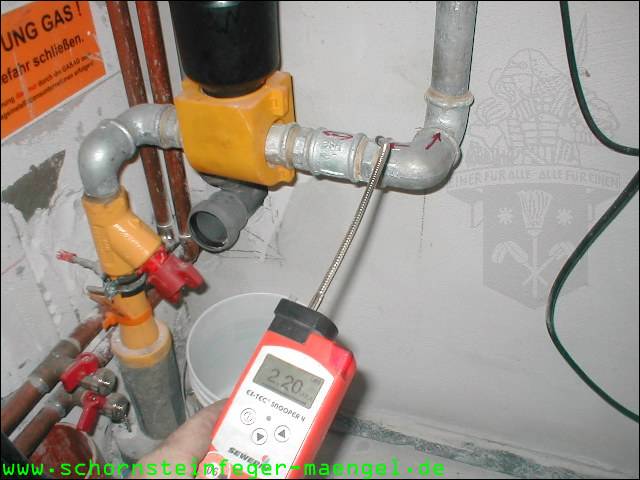

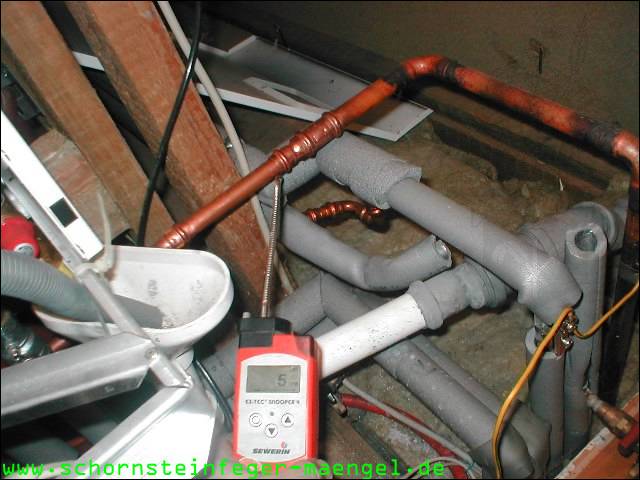

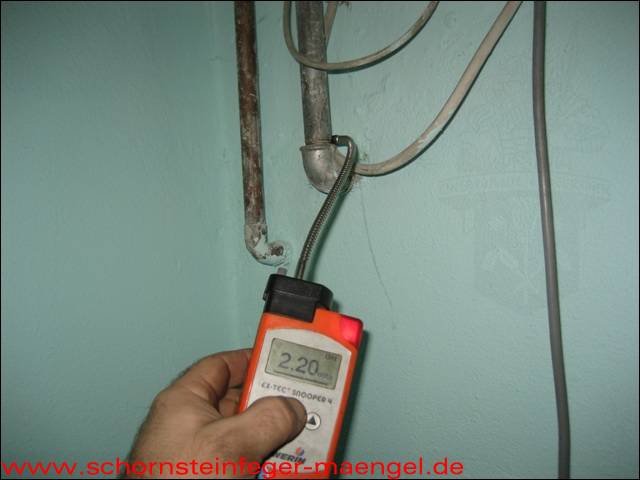

2 Leckagen an der Gasleitung bei der Abnahme einer
Gas-Brennwertanlage!!! |

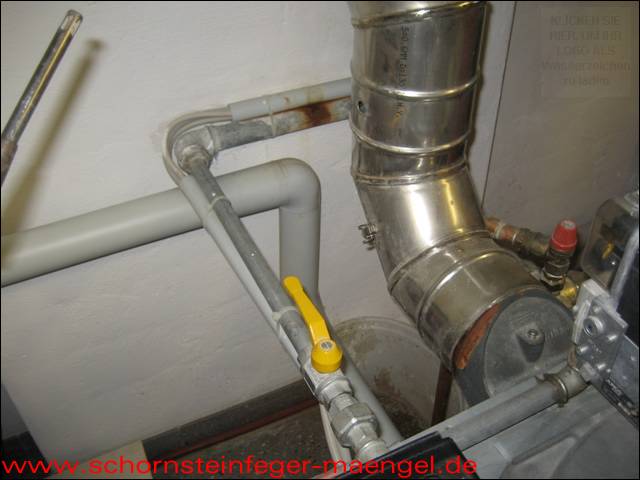

Kondensat aus Abgasrohr tropft auf Gasleitung! |

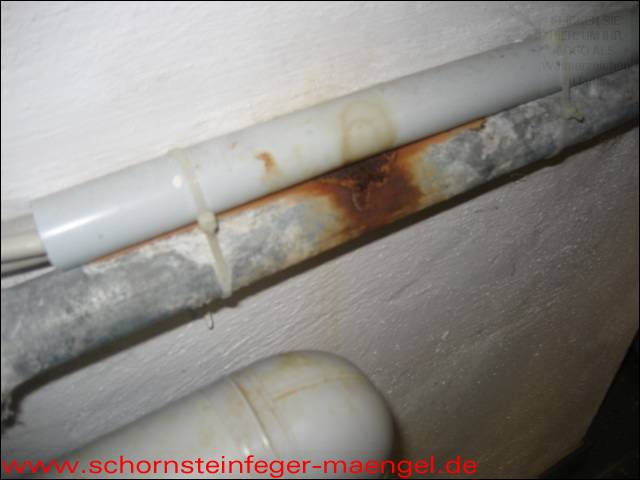

stark korrodierte Gasleitung, da Kondensatleitung der
Brennwertanlage undicht! |
Erdgasaustritt, da Anschlussstück gerissen! |
Gasleitung stark korrodiert, da darüber liegender Wasserhahn
undicht! |
|
Gaszähler inkl. Absperrhahn im offenen Treppenhaus eines
Mehrfamilienhauses - passive Sicherung fehlt! |

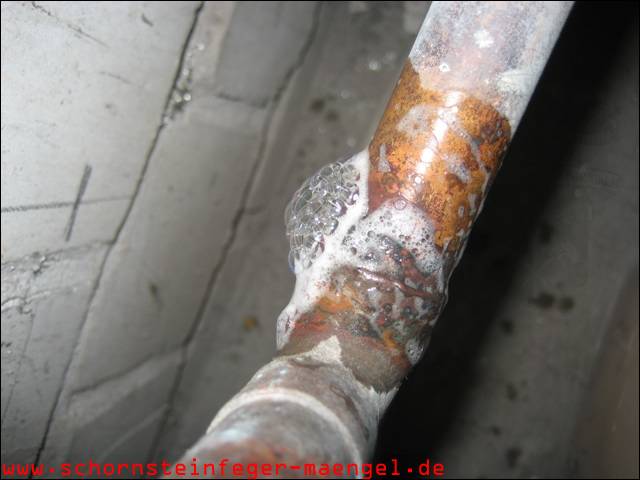

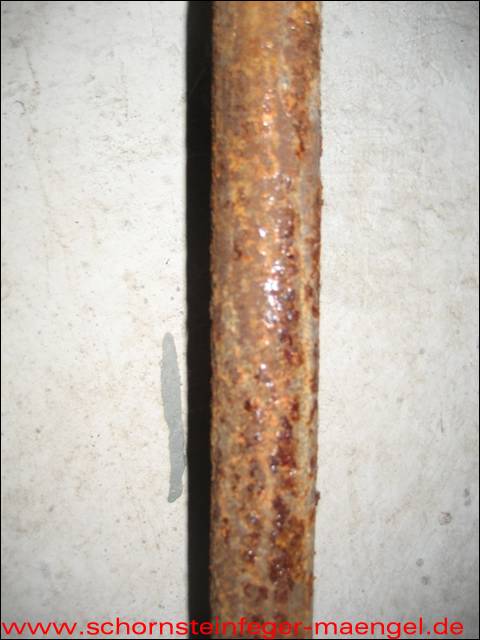

sehr stark korrodierte Gasleitung im Feuchtraum - Korrosionsschutz
fehlt! |

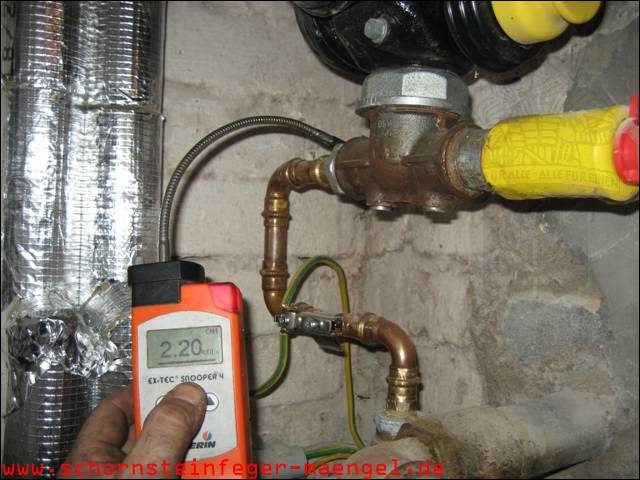

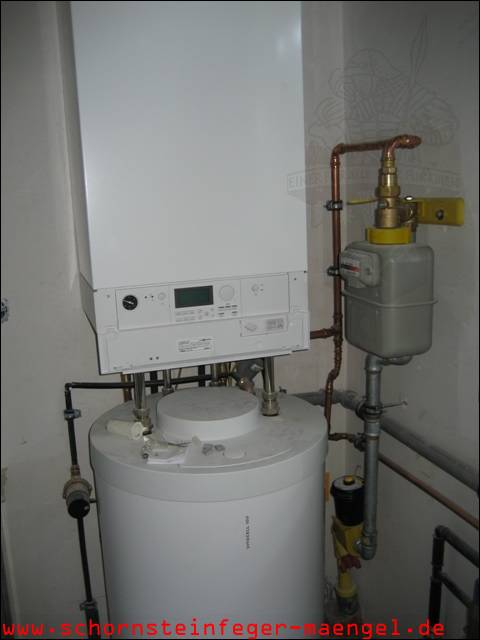

Abnahme einer neu installierten Gas-Brennwertheizung -

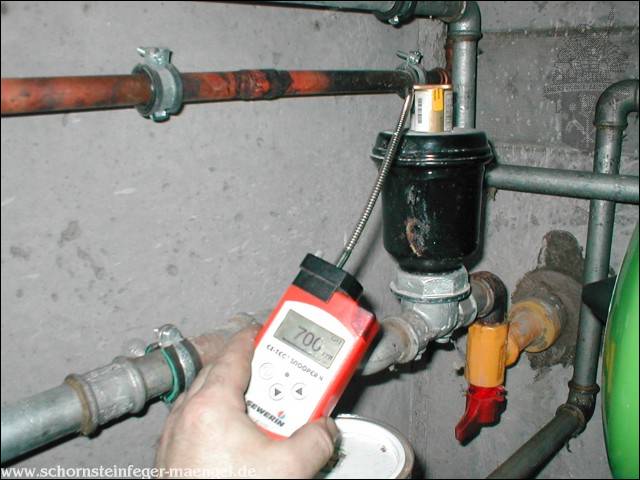

Erdgasaustritt am Druckminderer |

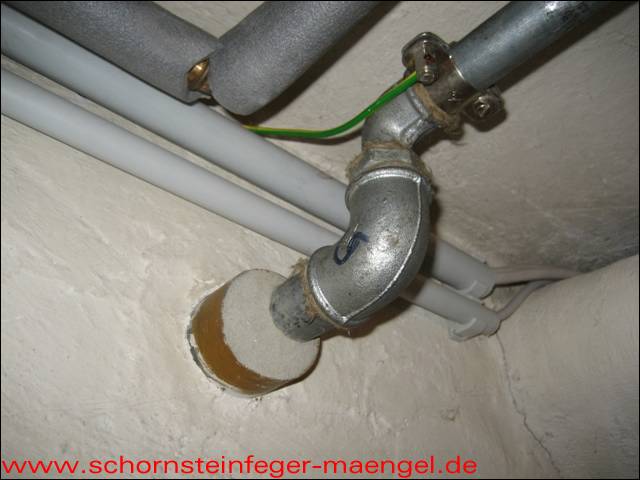

Gasleitung ohne Führungsrohr durch die Wand verlegt, so dass der
aggressive Beton direkt am Rohr anliegt! |

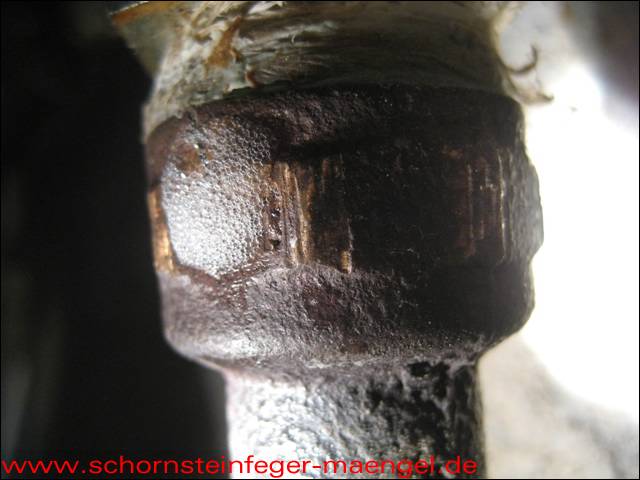

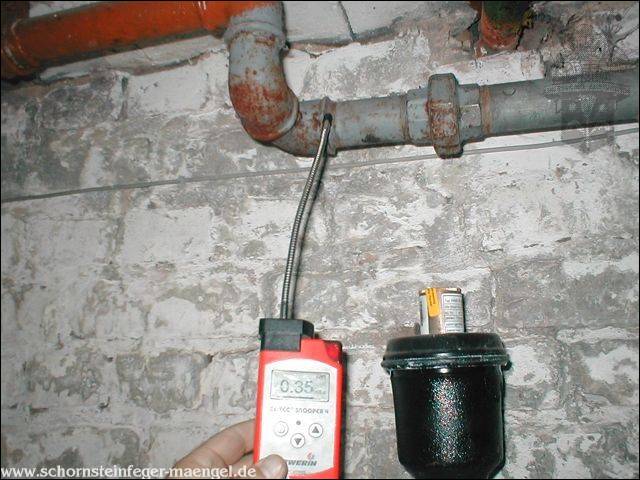

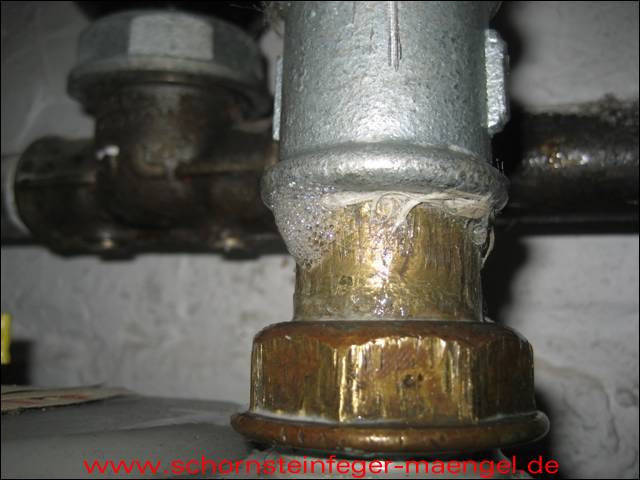

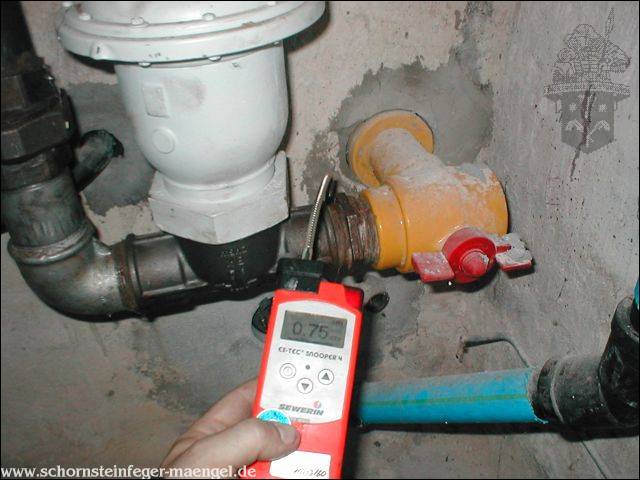

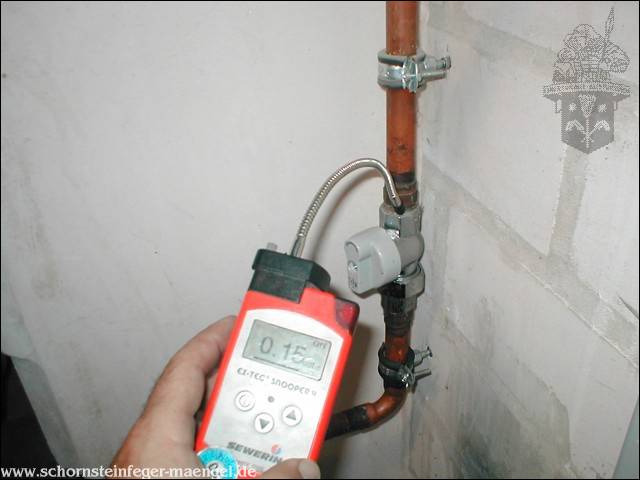

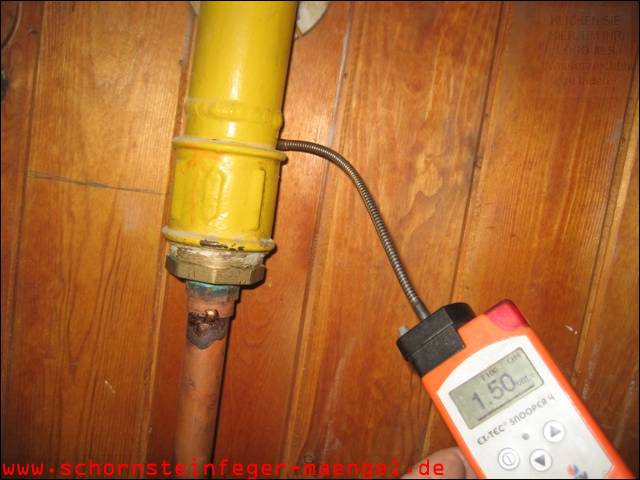

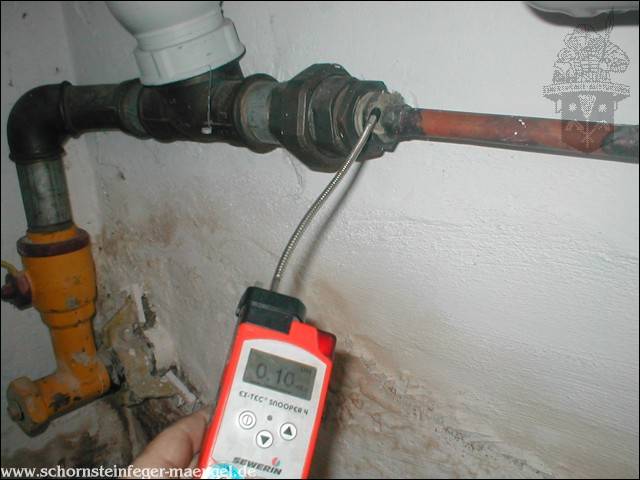

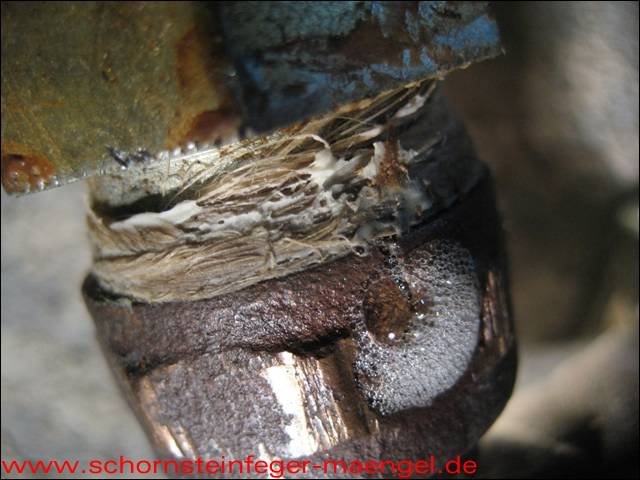

Leckagen an Hanfverschraubungen |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
direkt unterhalb der raumluftabhängigen Therme |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Leckagen
an Geräte- und
Hauptabsperrhähne sowie an den Anschlüssen von Brenner und Feuerstätte |
|
|
|
|

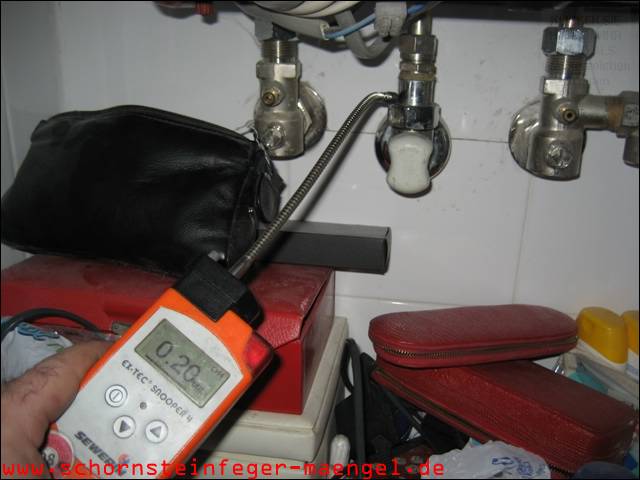

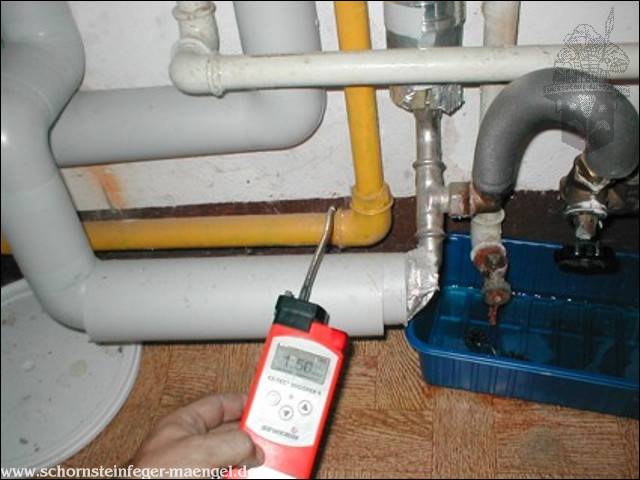

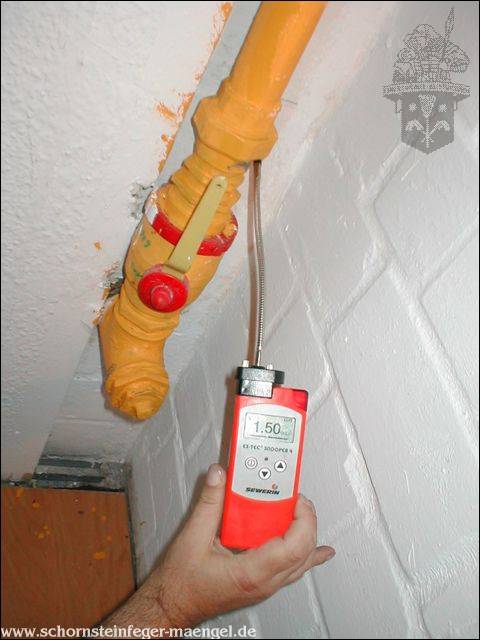

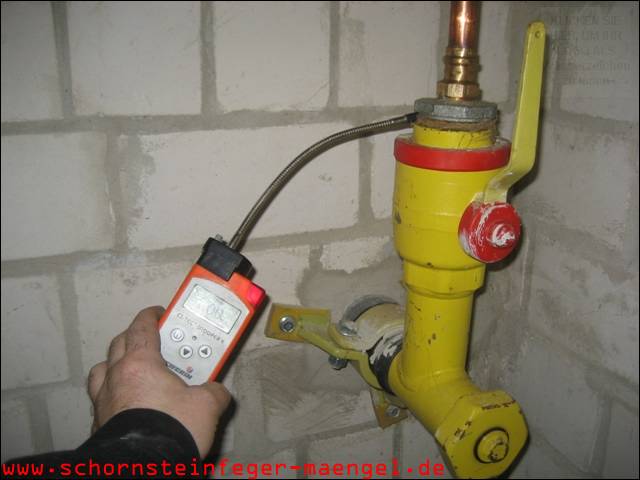

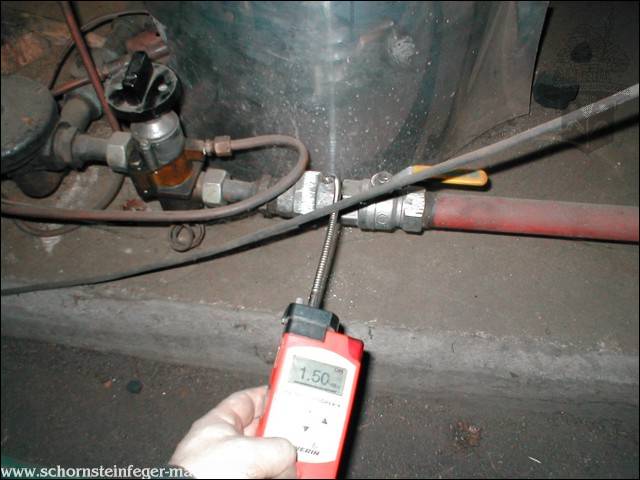

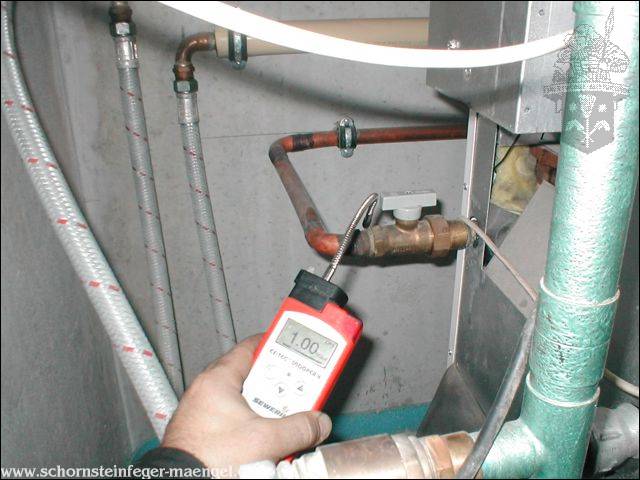

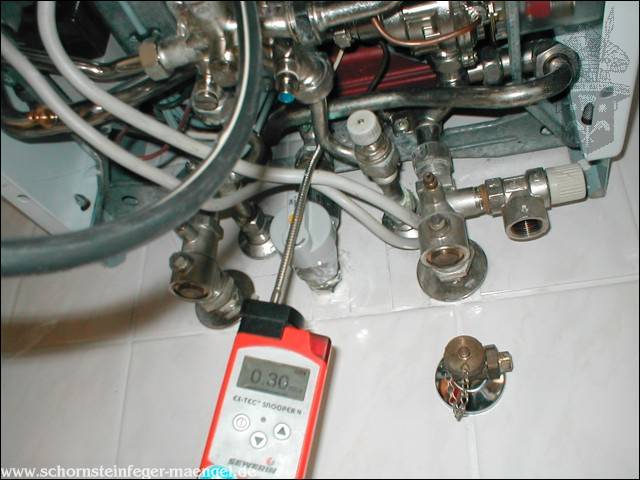

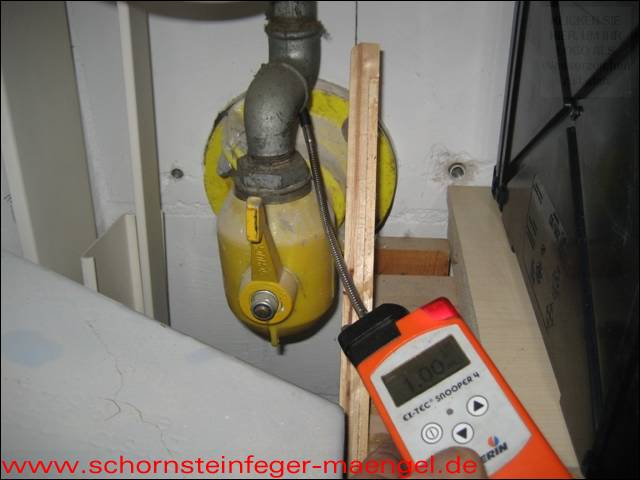

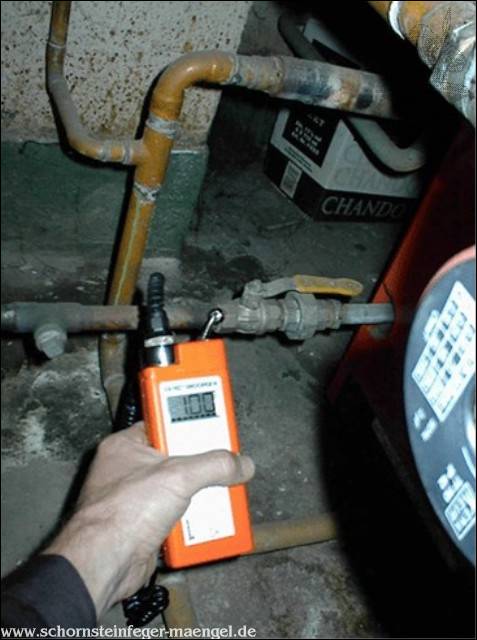

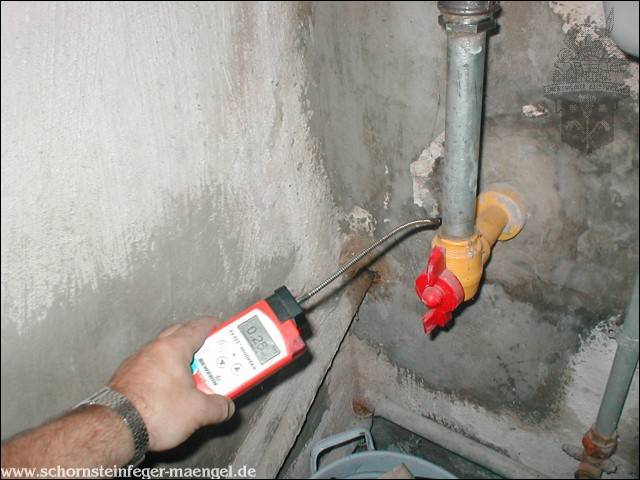

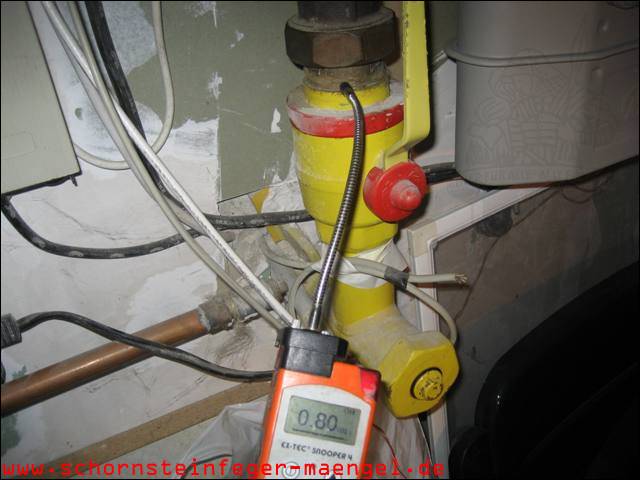

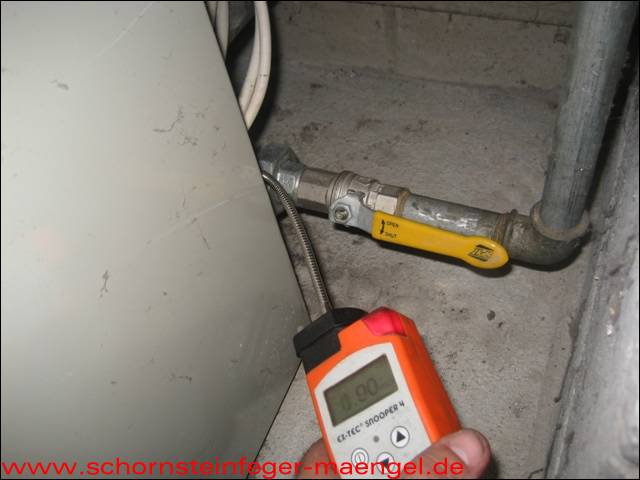

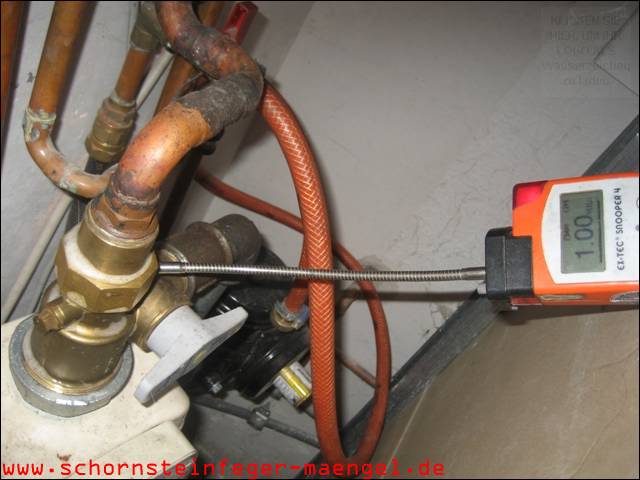

Geräteabsperrhahn undicht! |
|
|
Geräteabsperrhahn undicht! |

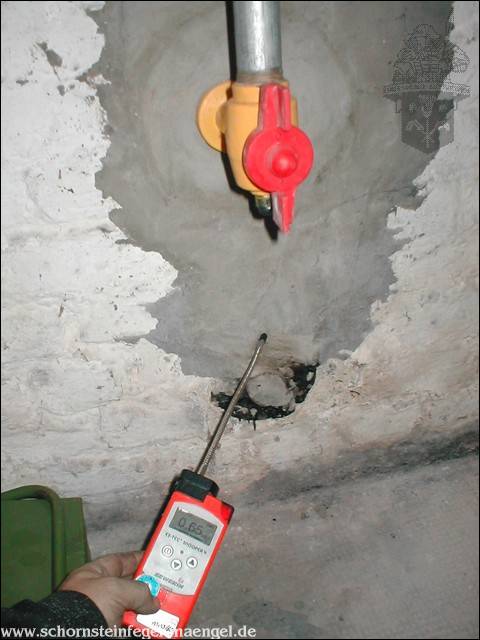

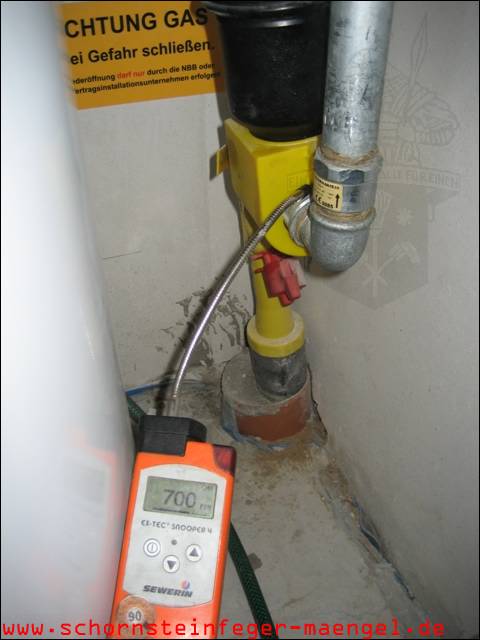

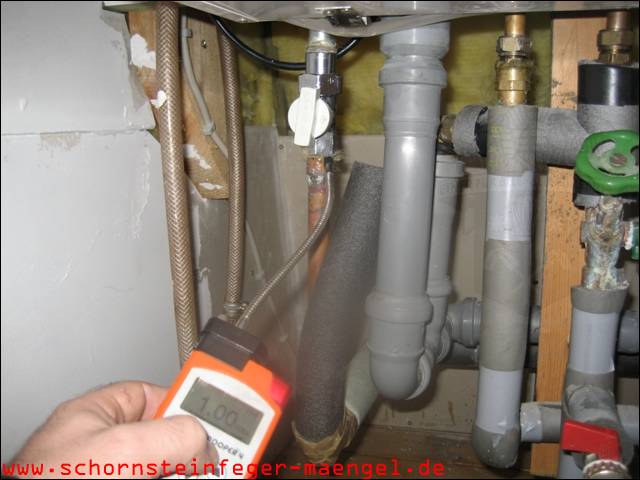

Gasaustritt durch ein Leerrohr - erhöhte Raumkonzentration |
|
|
|
Geräteabsperrhahn undicht! |
Geräteabsperrhahn undicht! |
Geräteabsperrhahn undicht! |
Geräteabsperrhahn undicht! |
Geräteabsperrhahn undicht! |
|
|
Geräteabsperrhahn undicht! |

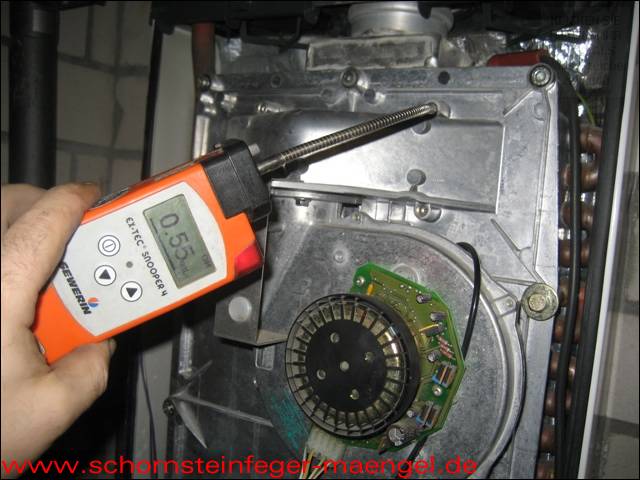

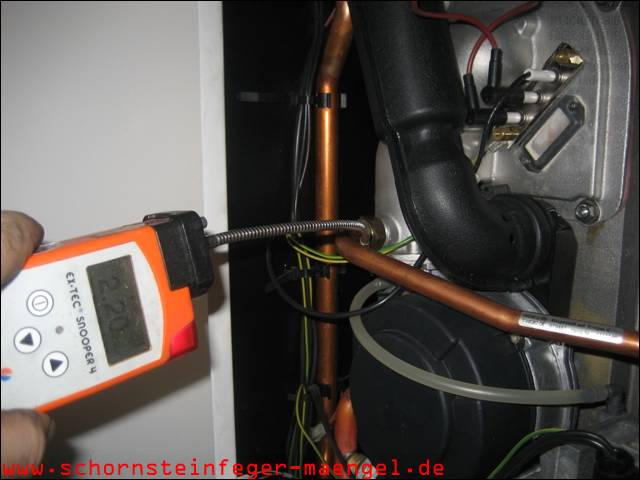

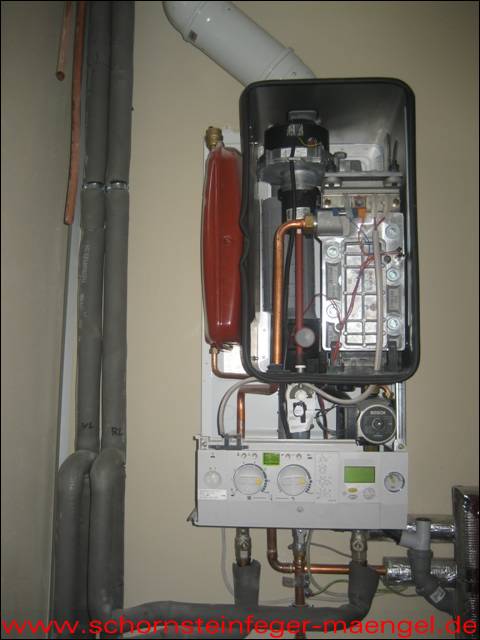

Brenneranschluss innerhalb der Verkleidung einer Brennwertanlage
undicht |
Brennerdichtung defekt |
|

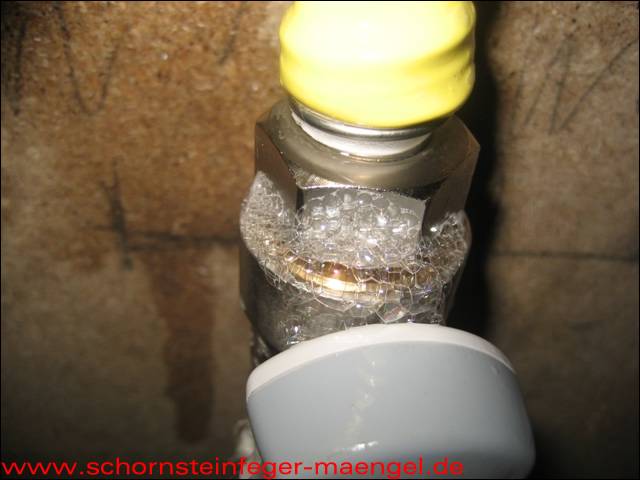

Überwurf undicht! |
Überwurf undicht! |
Überwurf undicht! |
Überwurf undicht! |
Geräteabsperrhahn undicht! |
Geräteabsperrhahn undicht! |
Überwurf undicht! |

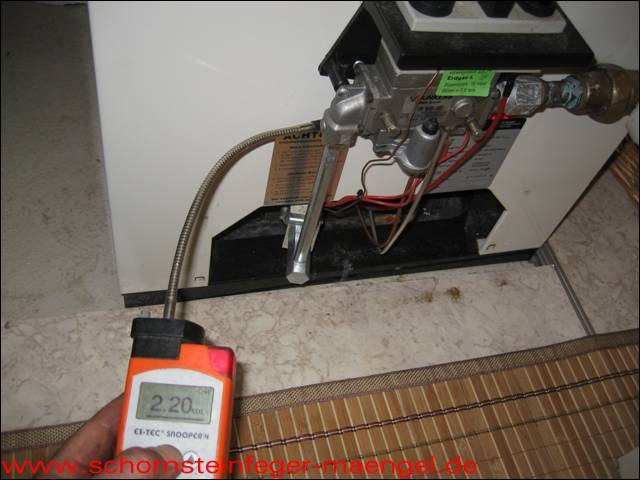

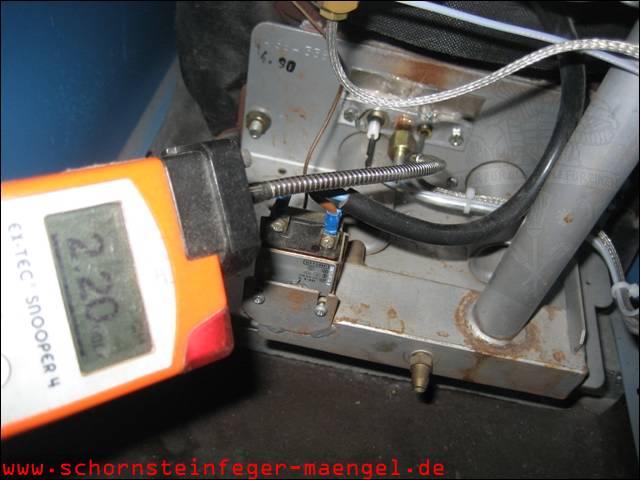

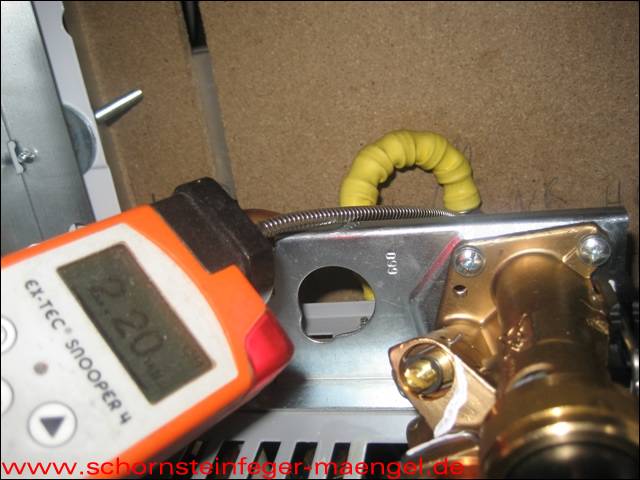

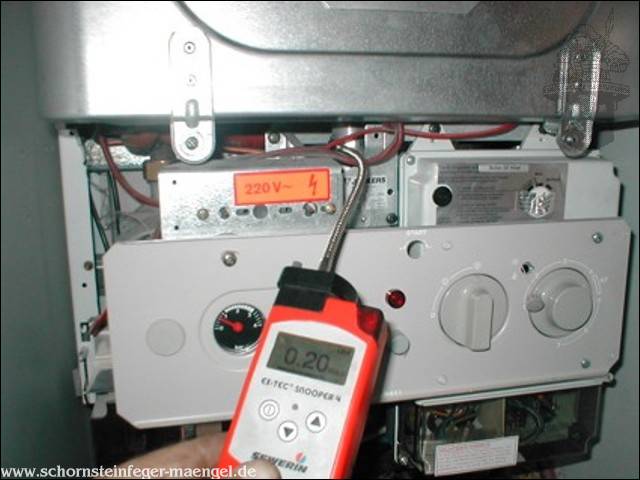

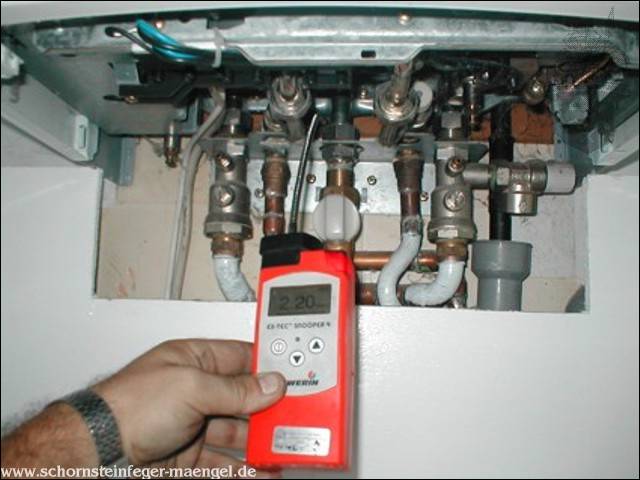

Undichtigkeit an der Regeleinheit von 2,2 Vol %! |
|
auch nach einem Jahr später nicht behoben!!! |

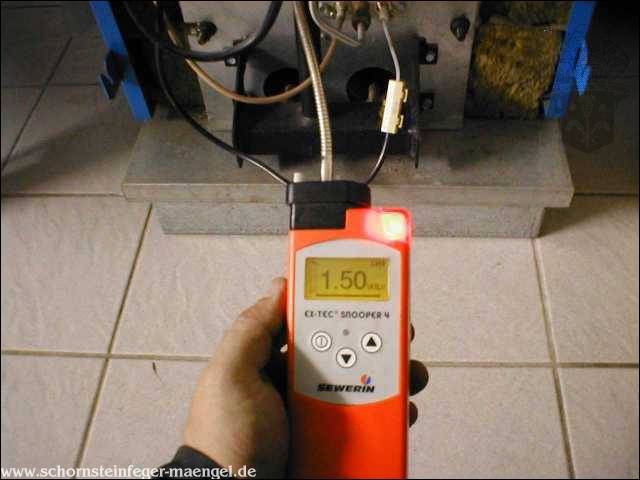

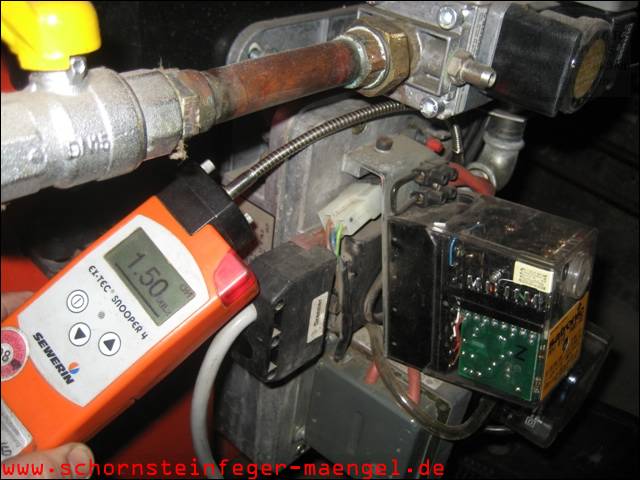

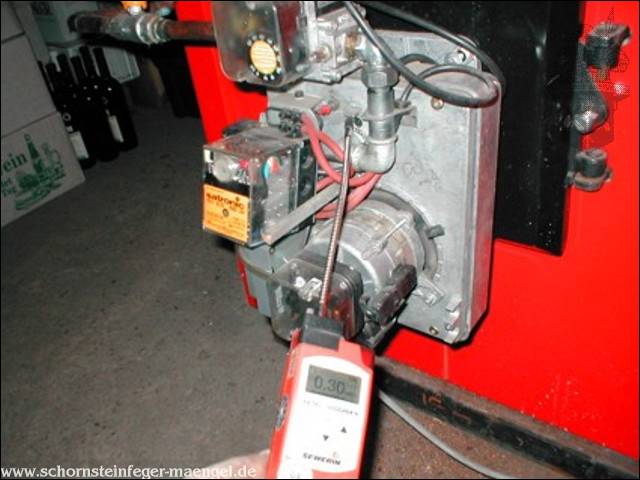

Brenneranschluss undicht! |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

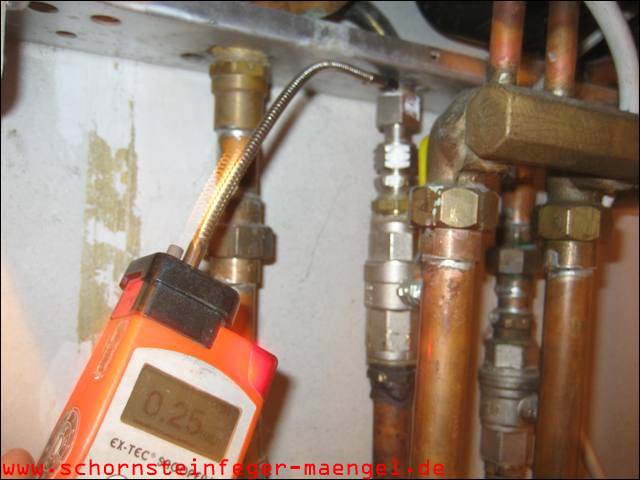

extrem undichter Überwurf des Geräteabsperrhahns nach erfolgter
Wartung! |

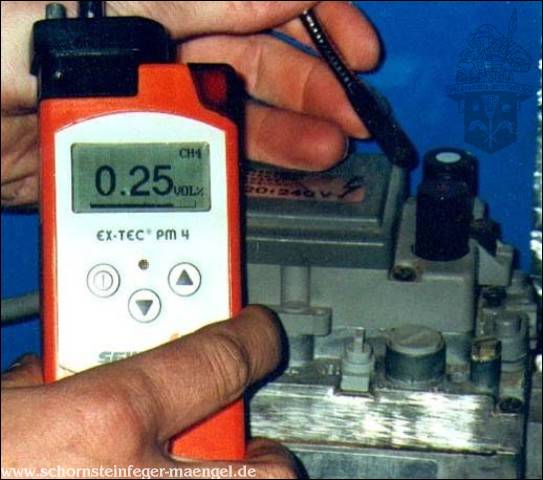

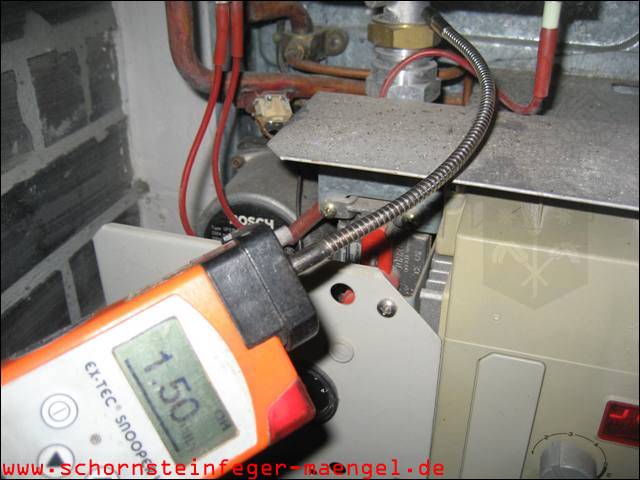

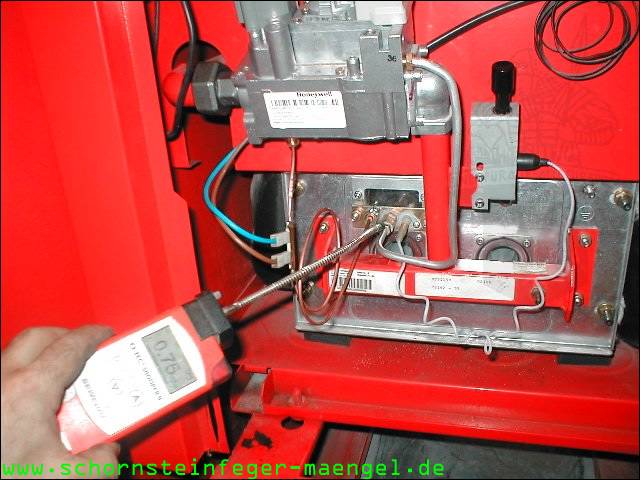

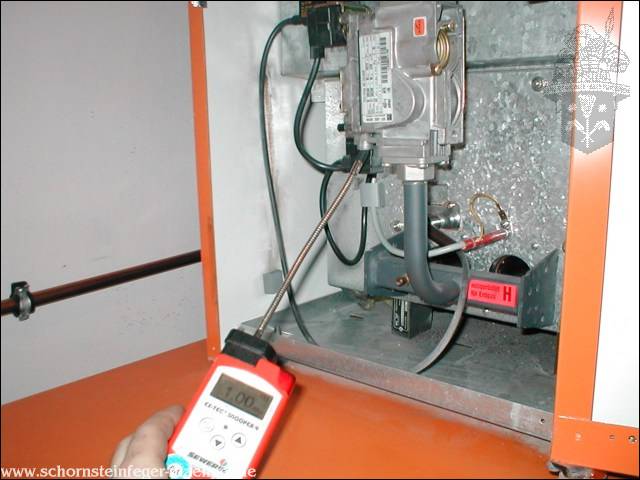

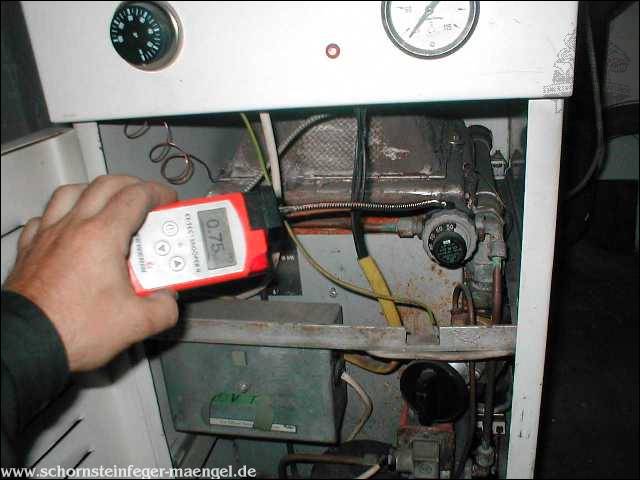

Leckagen an Gasregelarmaturen,
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Explosionsgefahr - siehe unter Videos! |

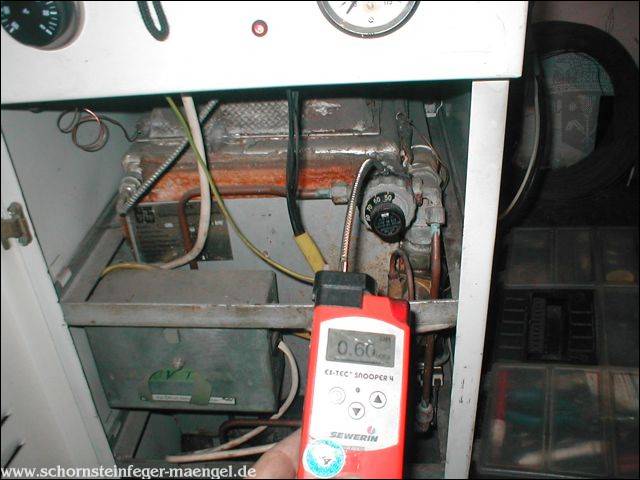

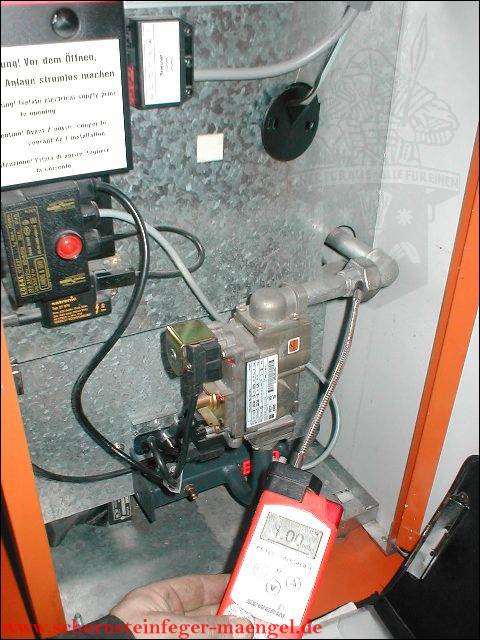

massiver Erdgasaustritt an der Gasregelarmatur nach erfolgter Wartung -
siehe auch unter Videos! |

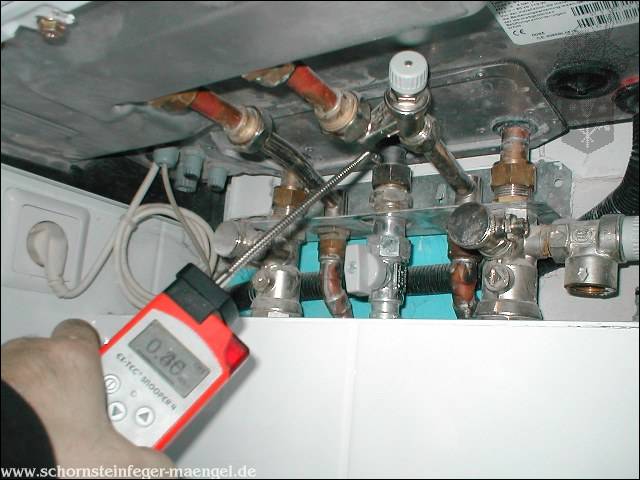

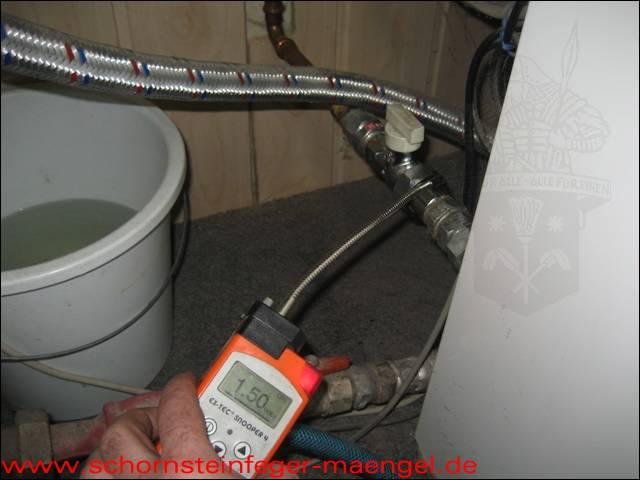

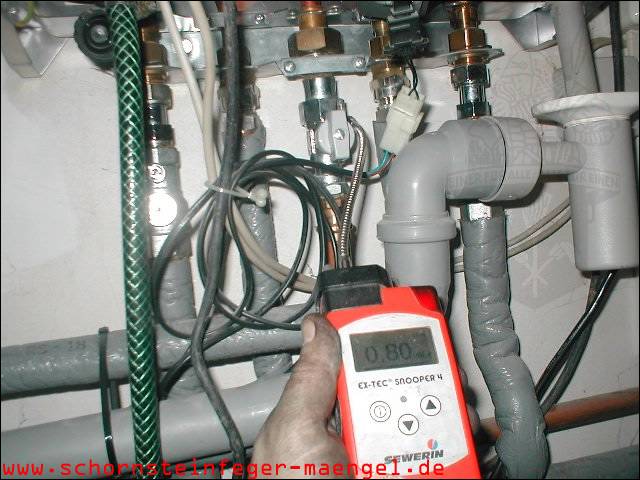

Geräteanschluss undicht! |
Gasgeräteabsperrhahn undicht! |

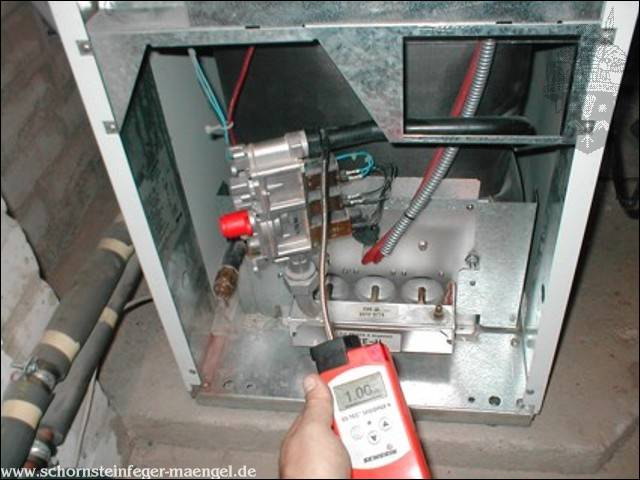

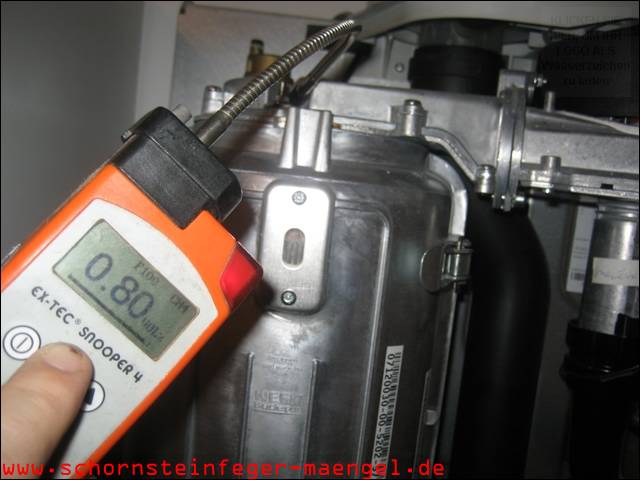

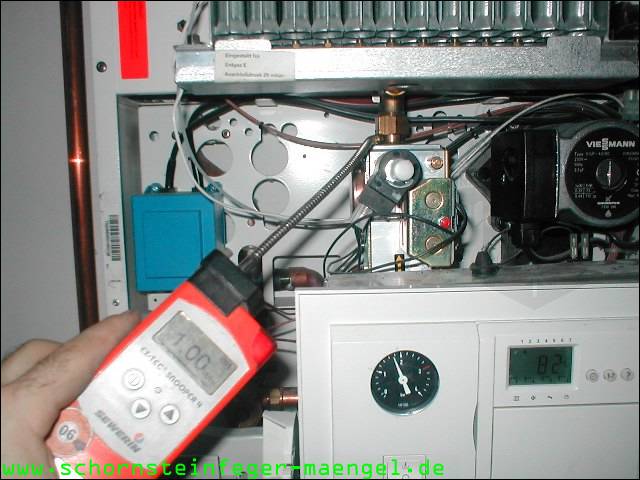

Erdgasaustritt an der Gasregearmatur innerhalb einer Brennwertanlage! |
Erdgasgeruch nach Abbau der Verkleidung, da Erdgasaustritt am ständig
brennenden Zündflammenanschluss! |

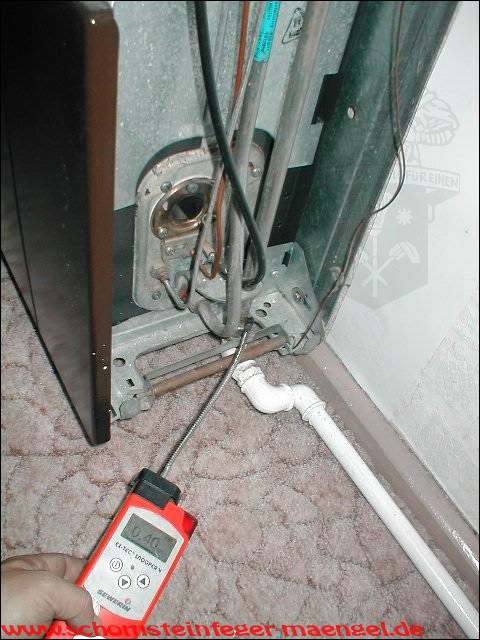

Anschluß innerhalb der Feuerstätte undicht |

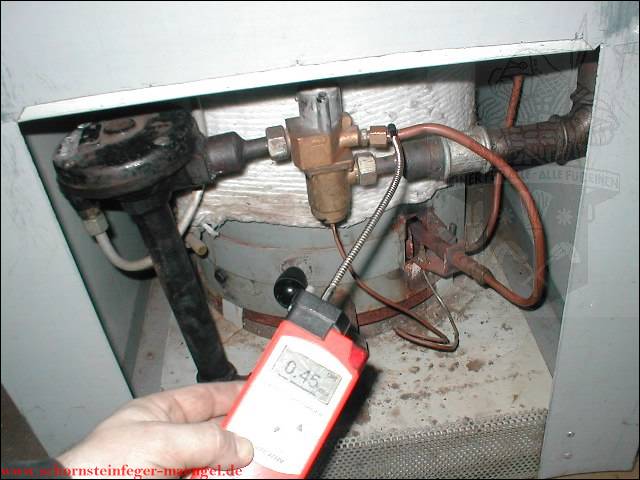

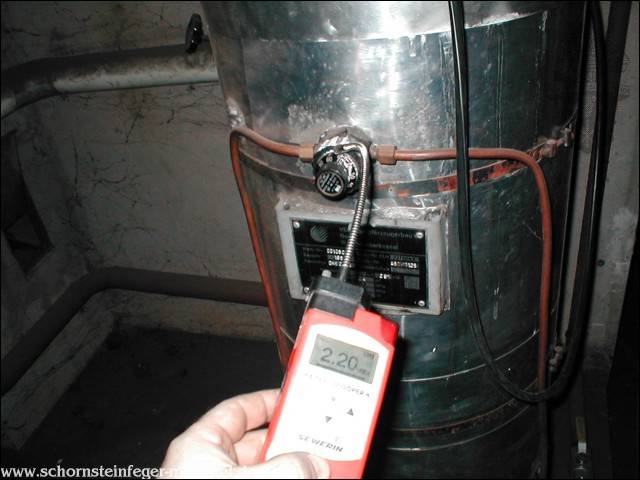

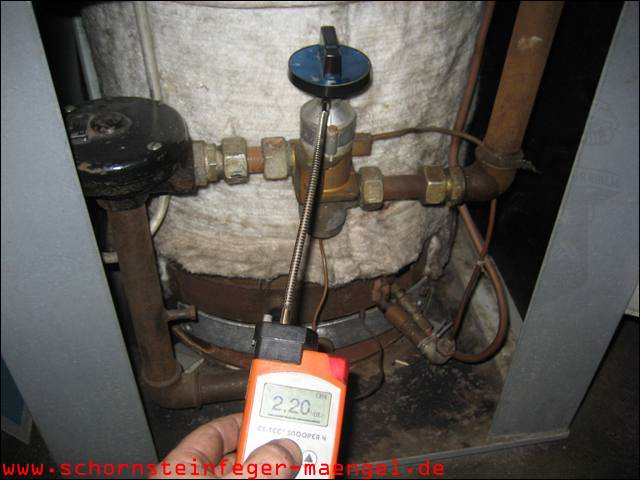

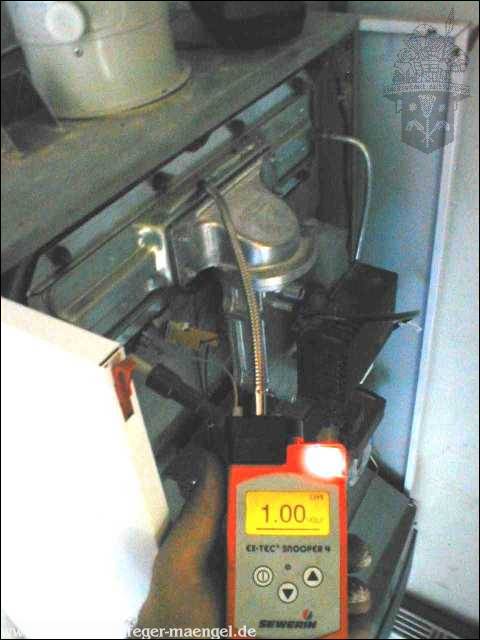

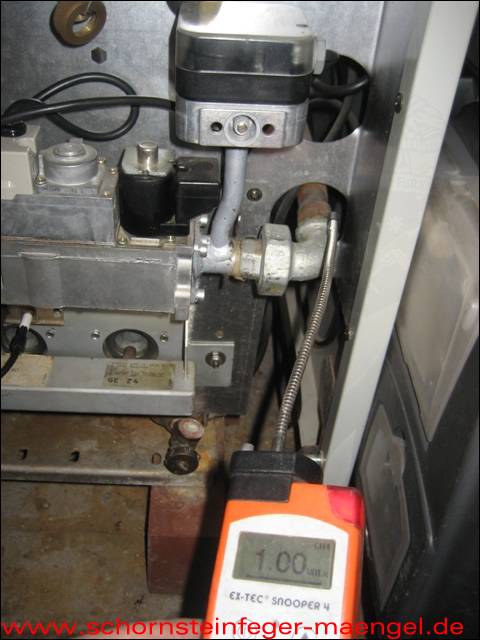

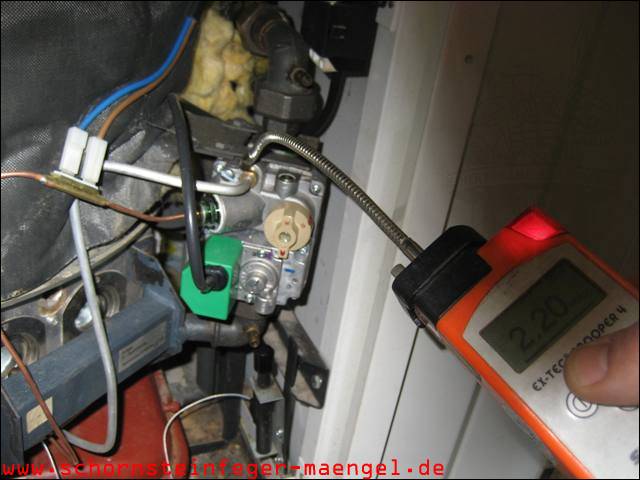

massiver Erdgasaustritt an der Gasregelarmatur eines
Vorratswasserheizers |
maximale Konzentrationsanzeige am Überwurf der Gasregelarmatur! |
|
|
|

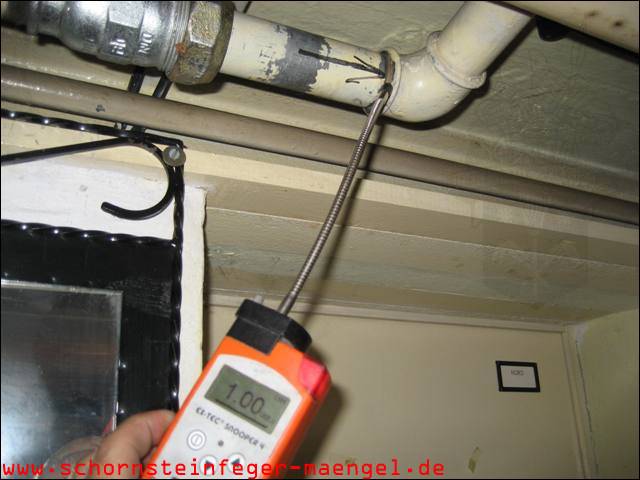

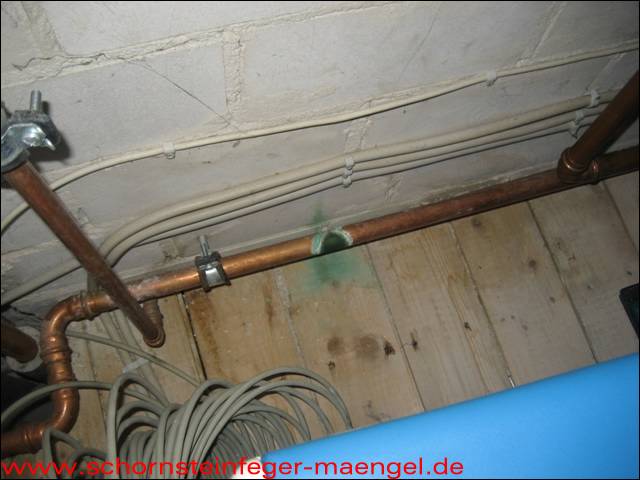

Leckagen an Lötstellen |
|
|
|
|

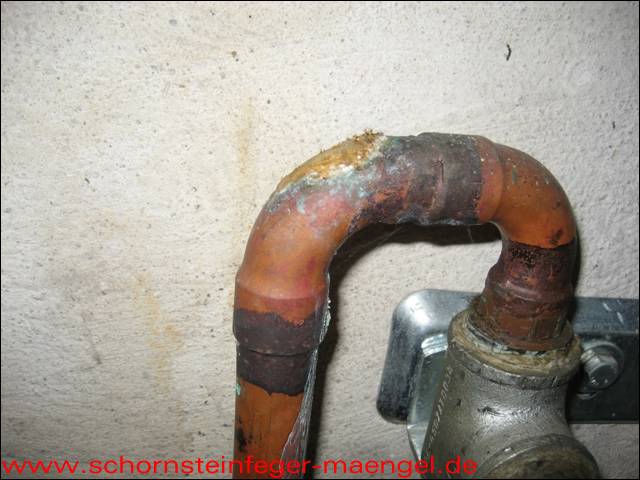

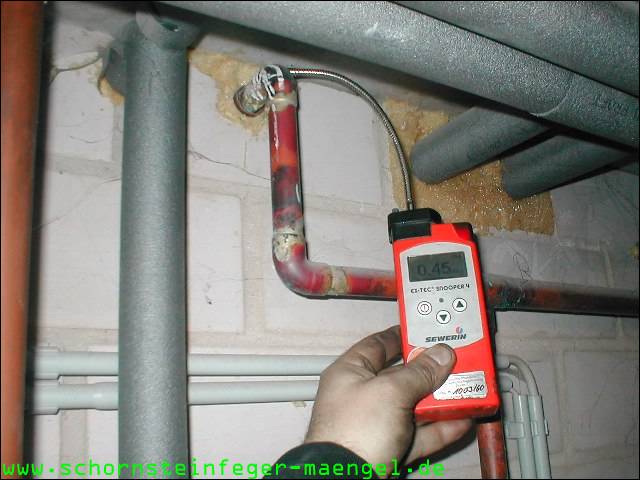

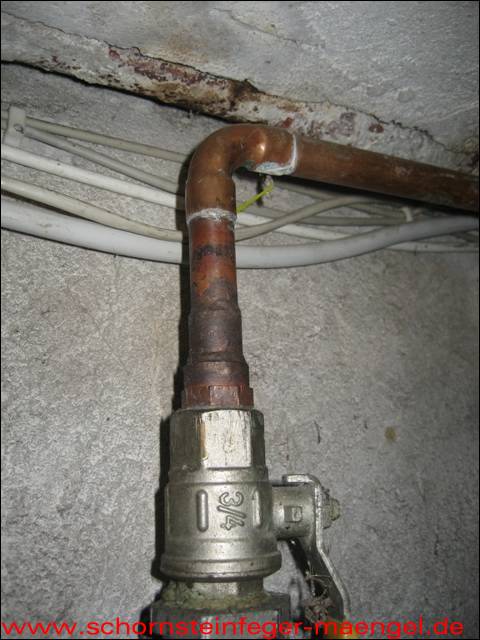

weich
gelötete Gasleitung - Leckage wurde
nach einem Jahr nicht repariert - Leckrate erheblich gestiegen! |
undichte hart gelötete Kupferverbindung! |
|
|
|

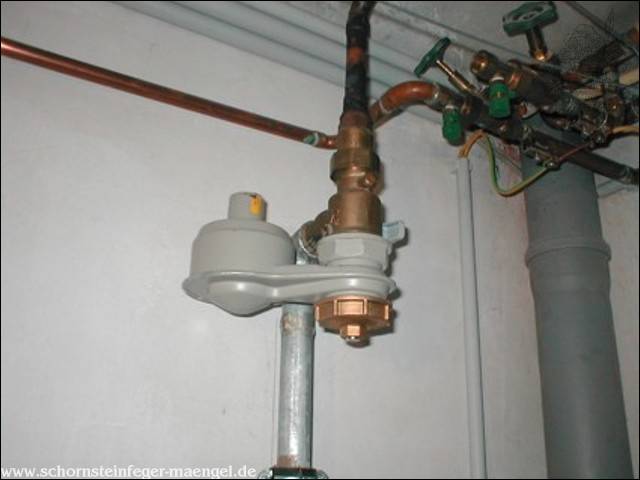

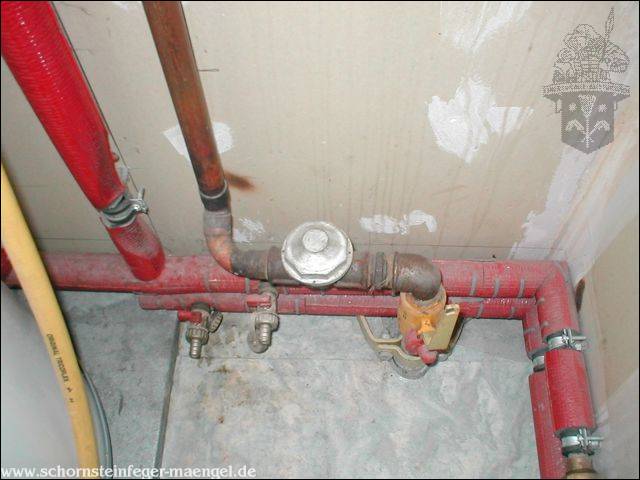

defekte oder fehlende
Druckminderer |
|
|
|
|
|
|
|
|
Druckminderer werden in Gebieten
eingebaut, wo das Straßennetz teilweise mit einem Druck von ca. 54 mbar
betrieben werden. Eine Feuerstätte (Heizungen) oder auch Gasgeräte (Herd)
dürfen aber nur einen Anschlussdruck von ca. 22 mbar haben! Der
Druckminderer sorgt dafür, dass ständig gleich bleibender Druck anliegt! |

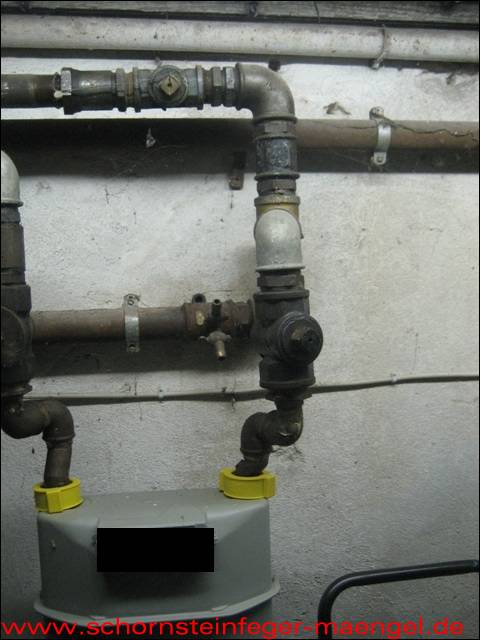

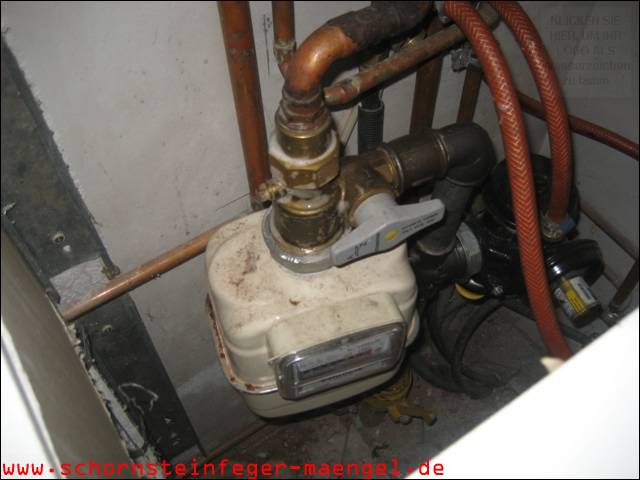

Gasdiebstahl - |
unerlaubter Zählerwechsel! |

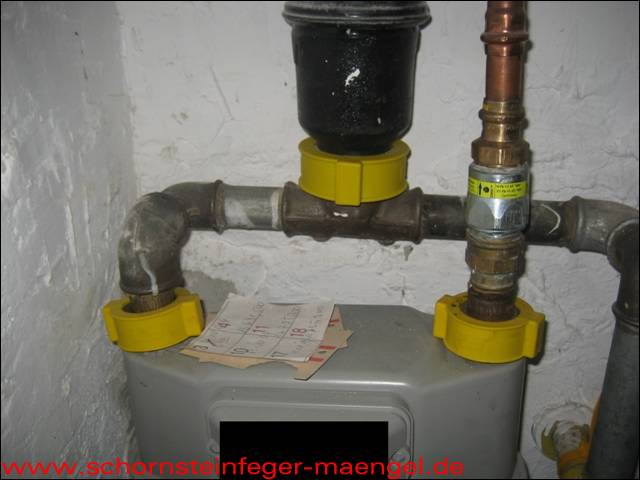

Überbrückung wurde demontiert! |

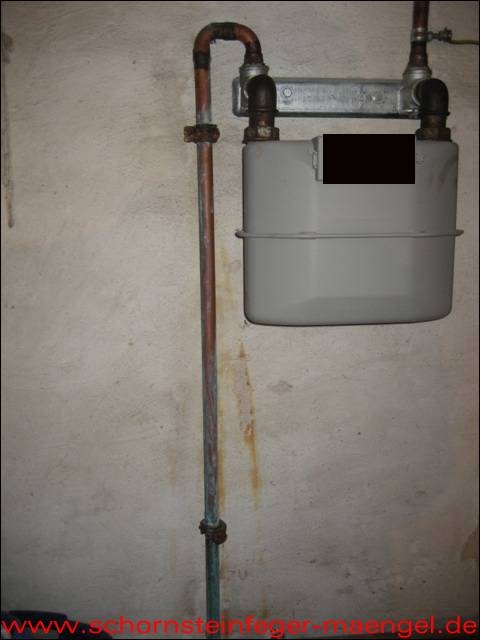

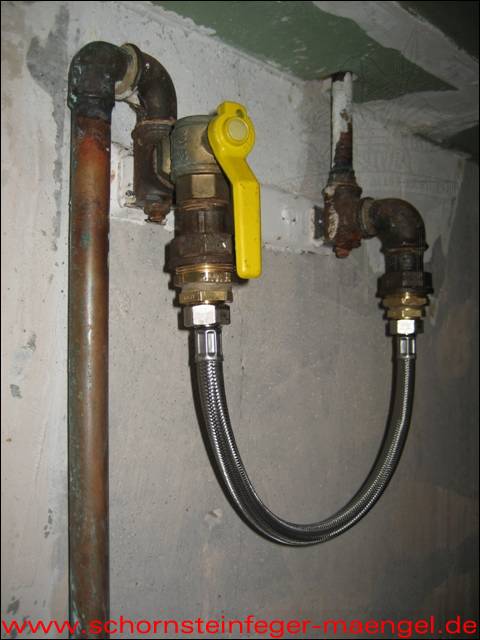

Zählerbrücke! |

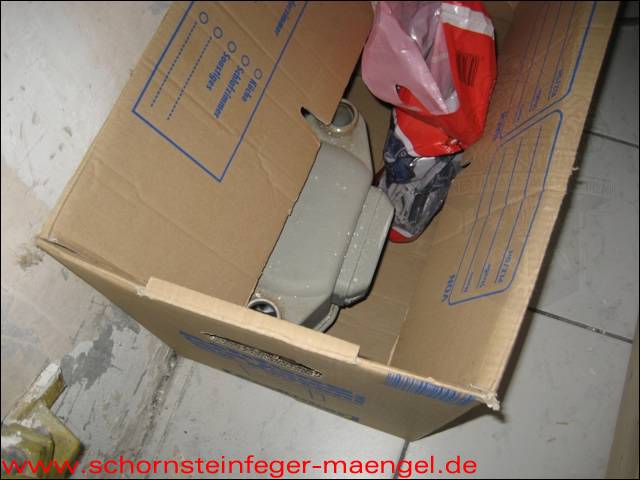

Zählerdemontage! |
Gasgeruch! Demontierter Gaszähler! Überbrückte Anschlüsse undicht!
Anzeige und Sperrung! |
|
|
|
