Junk.. |

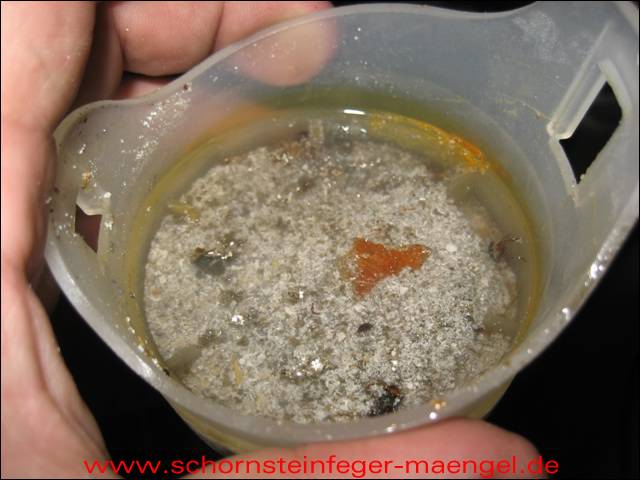

![](../photogallery/Brennwert/IMG_4917_small.jpg)

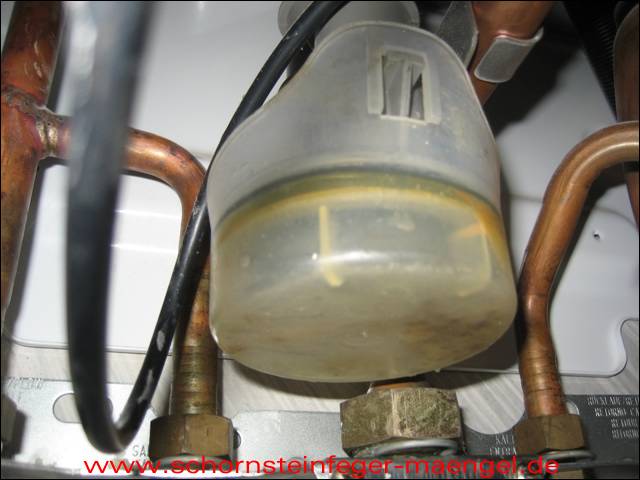

stark verschmutzter Siphon |
|
![](../photogallery/Brennwert/IMG_0091_small.jpg) ![](../photogallery/Brennwert/IMG_0093_small.jpg)

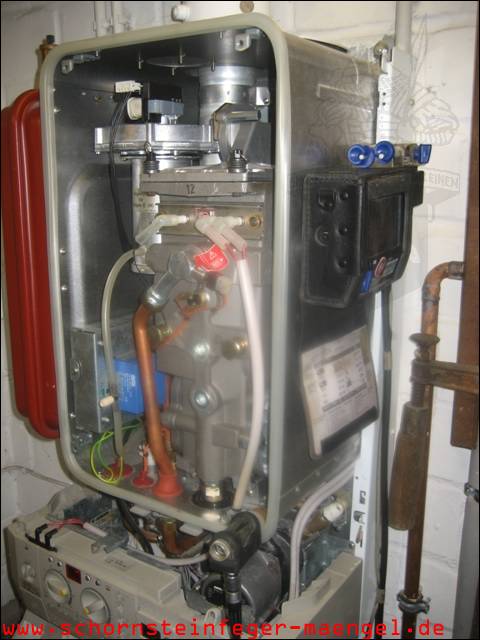

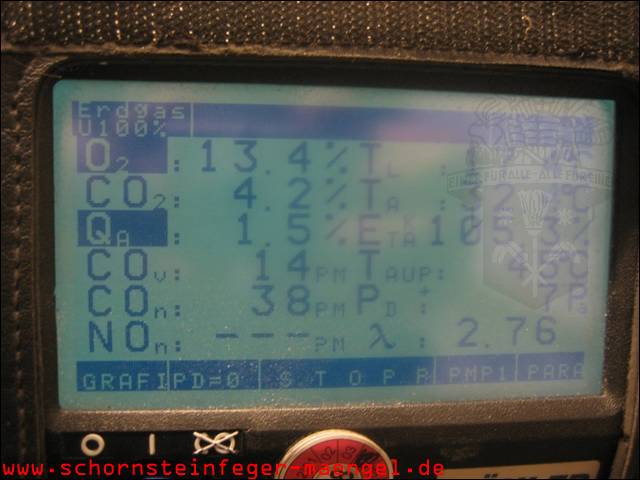

Wärmetauscher und Brenner einer 8 Jahren alten Brennwertanlage
erneuert! Massiver Abgasaustritt innerhalb der Feuerstätte, nachgewiesen mit
der Einlochsonde innerhalb der Verbrennungsluftkammer! Einbaufehler! |

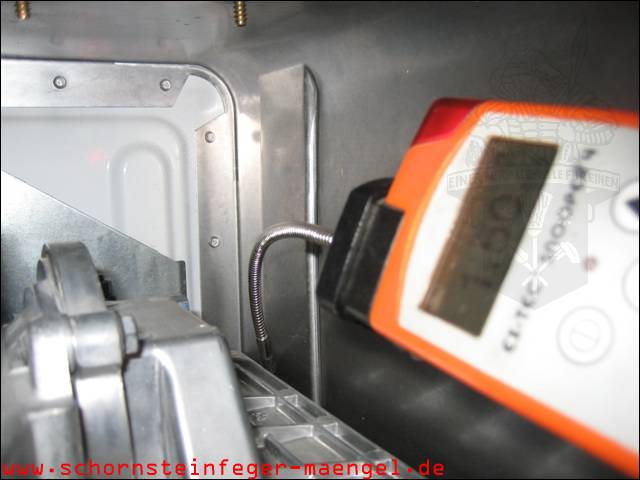

![](../photogallery/Brennwert/IMG_0189_small.jpg) ![](../photogallery/Brennwert/IMG_0190_small.jpg)

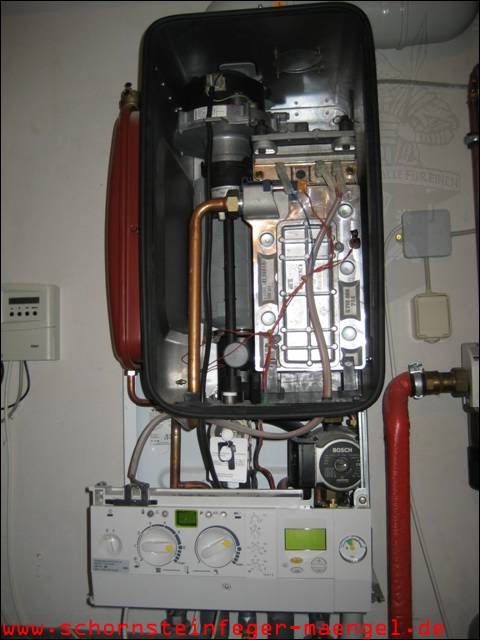

Erdgasgeruch nach Inbetriebnahme! Brennerflanschdichtung nach erfolgter
Wartung falsch eingesetzt! Erdgasaustritt innerhalb der Feuerstätte am
Brenner von > 1,5 Vol %! siehe auch unter
Videos |

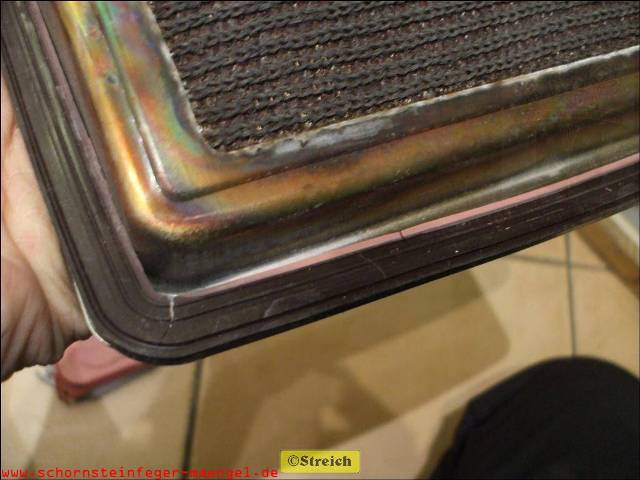

![](../photogallery/Brennwert/2007-10-36_small.jpg) ![](../photogallery/Brennwert/2007-10-37_small.jpg)

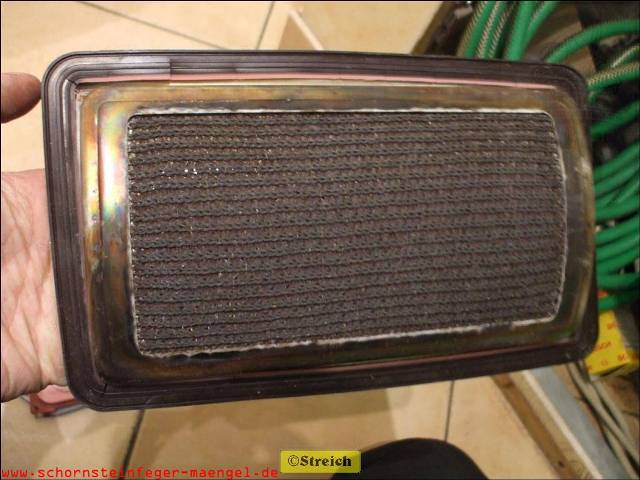

Erdgasaustritt innerhalb der Feuerstätte, da Brennerflanschdichtung
verschlissen! |

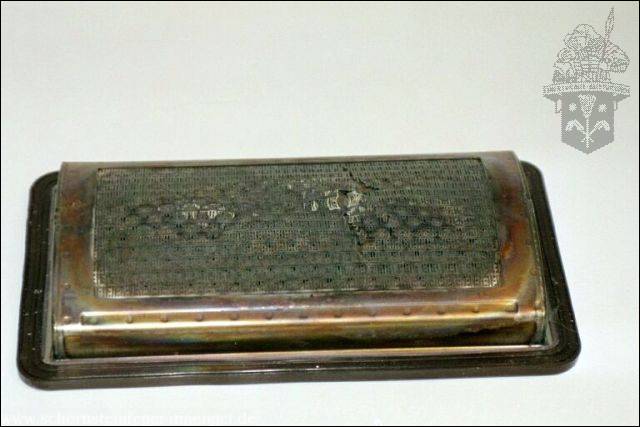

![](../photogallery/Brennwert/b021_small.jpg) Brenner gerissen -Verpuffung! |

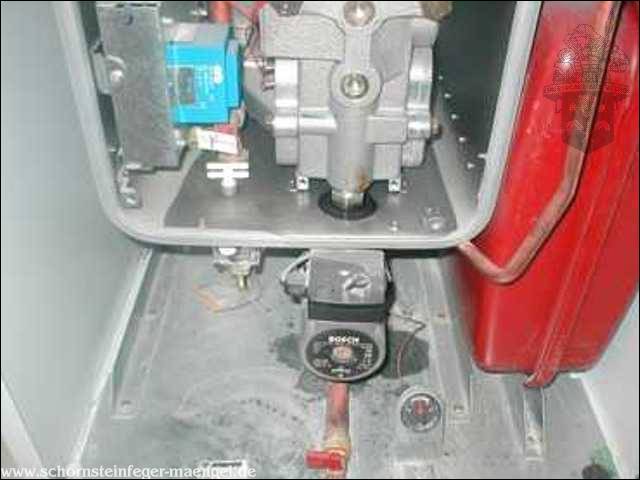

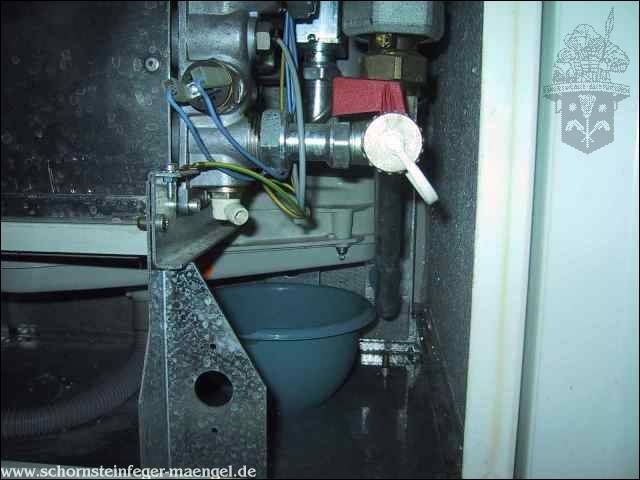

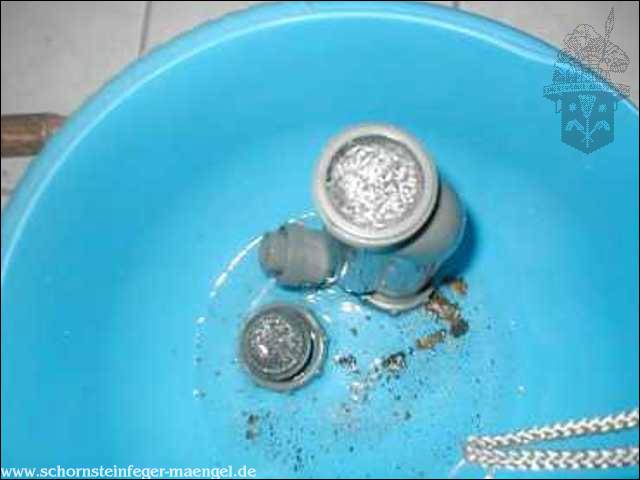

![](../photogallery/Brennwert/b007_small.jpg) ![](../photogallery/Brennwert/b008_small.jpg) ![](../photogallery/Brennwert/b023_small.jpg) Siphon verstopft
- Kondensat bis in Brennerraum |
|

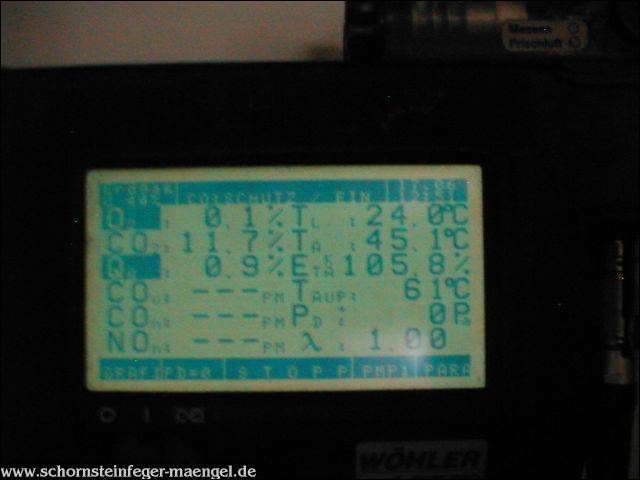

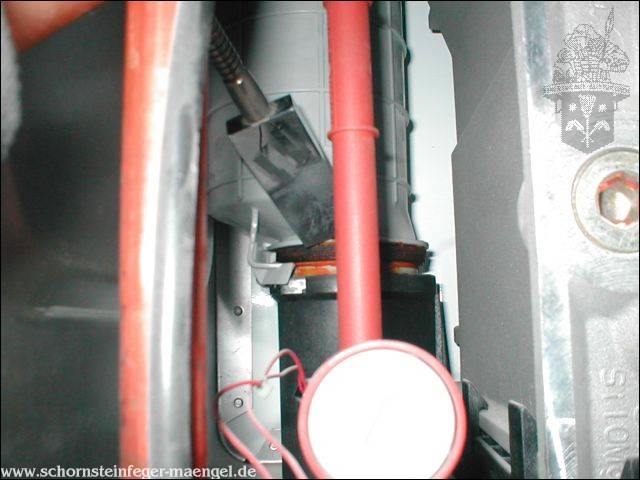

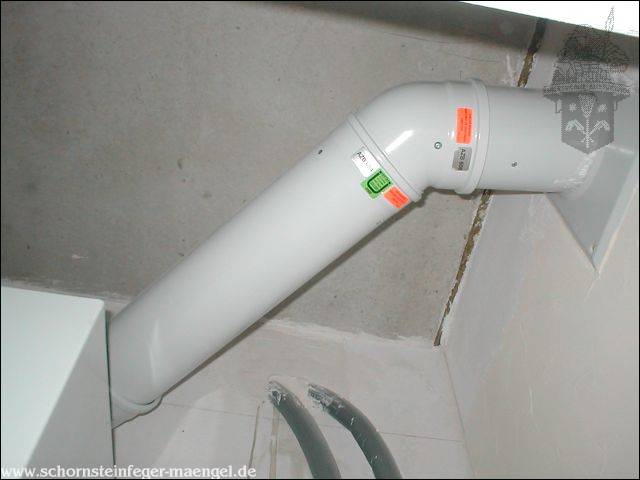

![](../photogallery/Brennwert/b057_small.jpg) ![](../photogallery/Brennwert/b058_small.jpg) ![](../photogallery/Brennwert/b059_small.jpg) Endabnahme mit >
10000 ppm Kohlenmonoxyd (mehr zeigt das Messgerät nicht an) und keine
Revisionsöffnung vorhanden --> Abgassystem innerhalb der Feuerstätte
auseinander! |
![](../photogallery/Brennwert/b107_small.jpg)

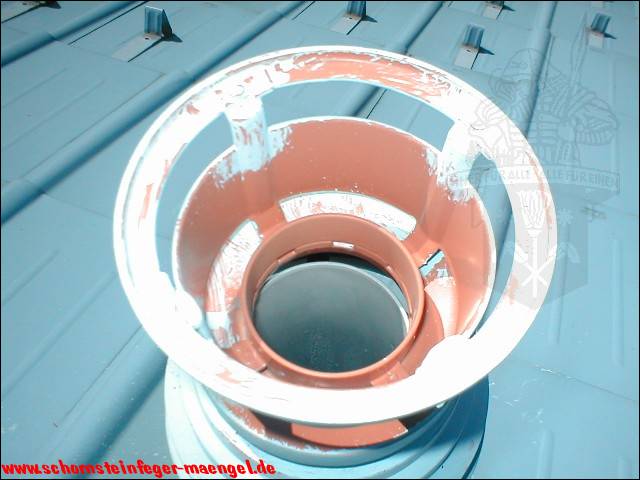

Abgasleitung an der Mündung verschoben - O2 Gehalt der Ringspaltmessung auf
20,3 gesunken! |
Häufig auftretender Mangel - Schallschutz |

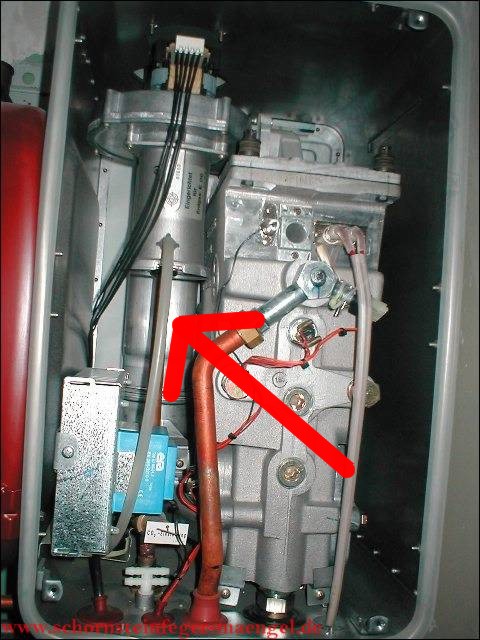

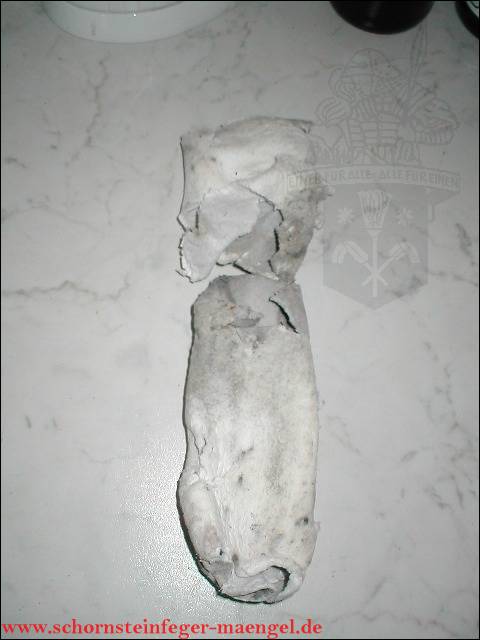

![](../photogallery/Brennwert/b094_small.jpg) in dieser
Abgasleitung innerhalb der Feuerstätte dient dieses zusammengefallene
Dämmmaterial als Schallschutz - hier hat es aber den Querschnitt um > 50 %
verengt! |

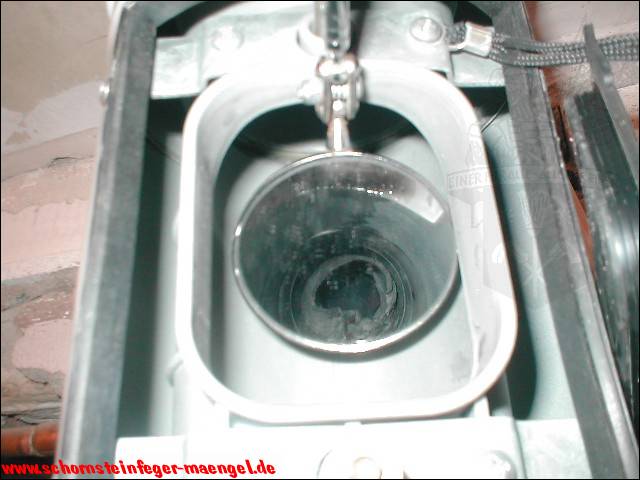

![](../photogallery/Brennwert/b106_small.jpg) ![](../photogallery/Brennwert/b209_small.jpg) Schallschutzwolle
innerhalb der Abgasleitung in sich zusammengefallen - Querschnittsminderung
um fast 50% bzw. 80% |

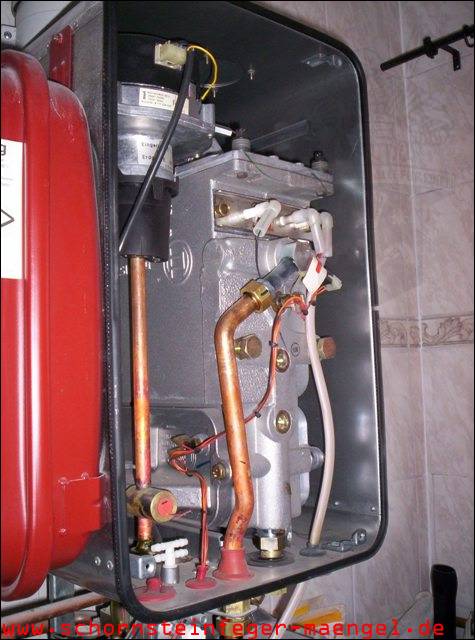

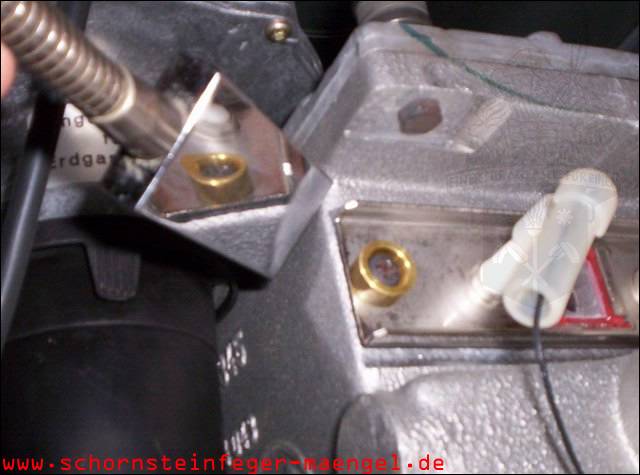

![](../photogallery/Brennwert/b111_small.jpg) ![](../photogallery/Brennwert/b110_small.jpg) Abgasaustritt an
der Zündelektrode, da Dichtung defekt |

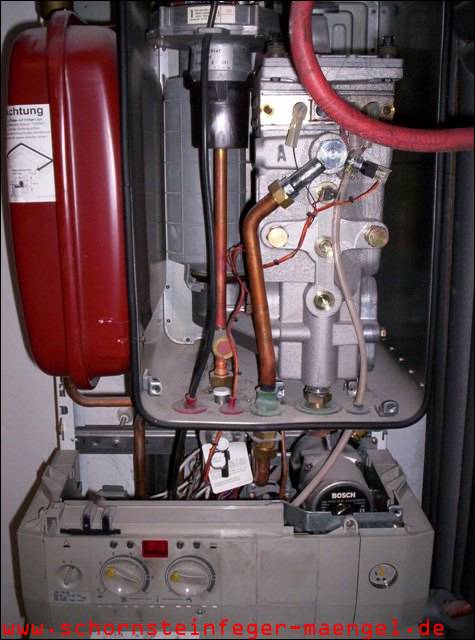

![](../photogallery/Brennwert/b184_small.jpg)
Abgasleitung innerhalb der Feuerstätte am Schalldämpfer auseinander -
Abgasaustritt! |
![](../photogallery/Brennwert/b112_small.jpg) Abgasaustritt im
innern der Feuerstätte, da Dichtung des Abgasrohres defekt! |

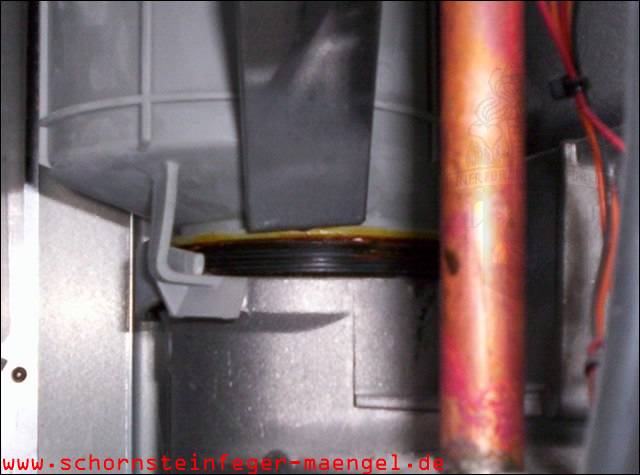

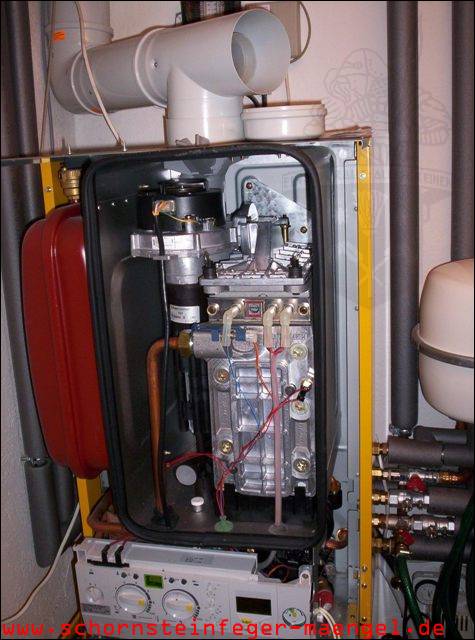

![](../photogallery/Brennwert/b121_small.jpg) ![](../photogallery/Brennwert/b122_small.jpg) Abgasaustritt im
innern der Feuerstätte, da Abgasrohr auseinander! |
![](../photogallery/Brennwert/b179_small.jpg) ![](../photogallery/Brennwert/b180_small.jpg) ![](../photogallery/Brennwert/b177_small.jpg) ![](../photogallery/Brennwert/b178_small.jpg)

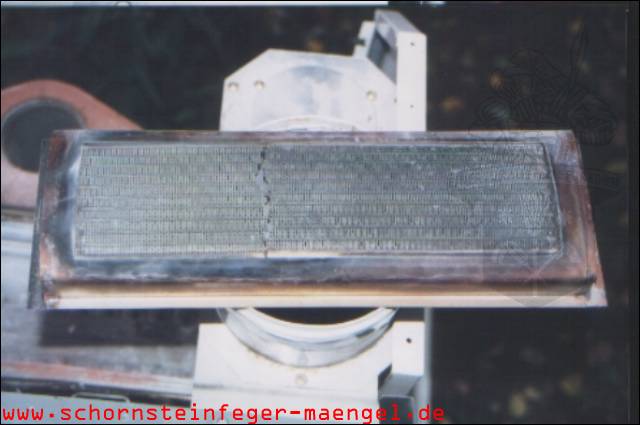

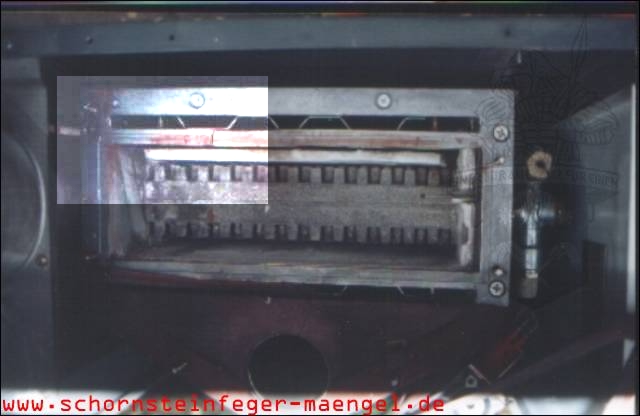

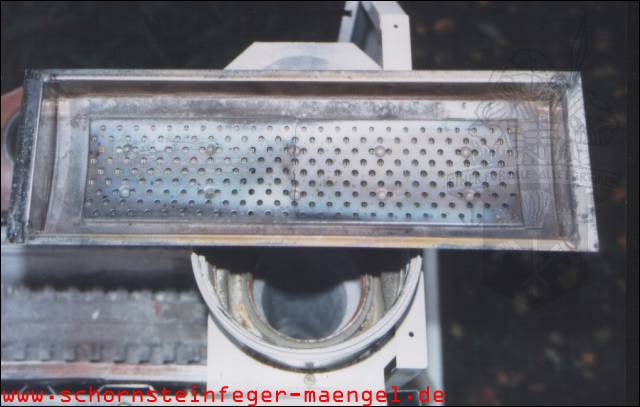

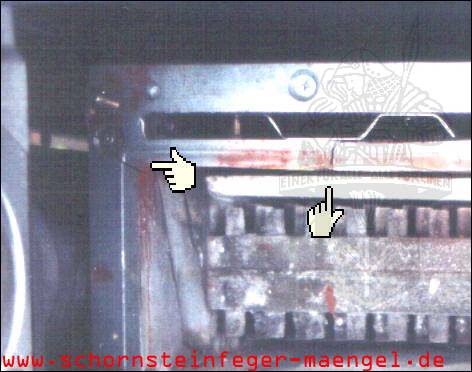

5 Jahre junge Brennwertanlage - durch den gerissenen Brenner wurde erhöhter
Kohlenmonoxydausstoß gemessen - außerdem habe ich auf ungewöhnliche
Zündgeräusche hingewiesen - Wärmetauscher war gerissen - Reparatur teurer
als eine neue Anlage |
![](../photogallery/Brennwert/b190_small.jpg) Abgasaustritt am Schauglas, da Dichtung defekt! |

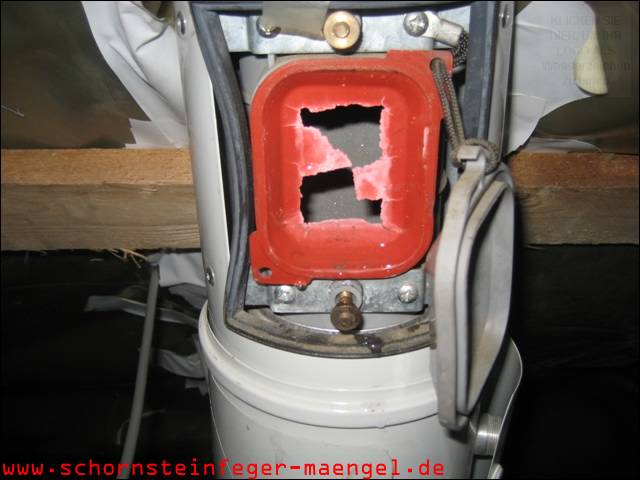

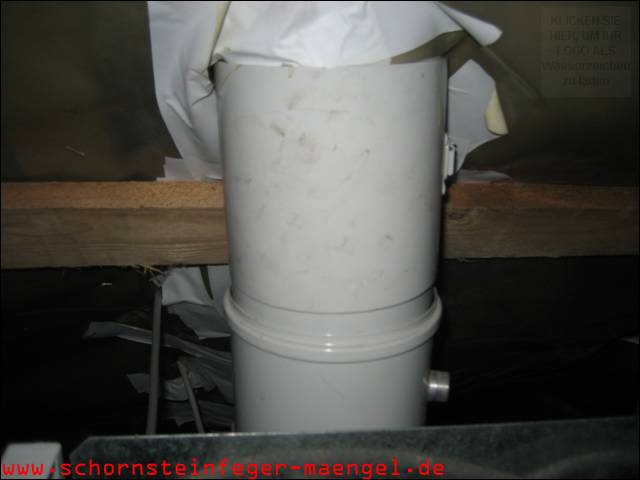

![](../photogallery/Brennwert/IMG_1426_small.jpg) ![](../photogallery/Brennwert/IMG_1424_small.jpg) ![](../photogallery/Brennwert/IMG_1425_small.jpg) |

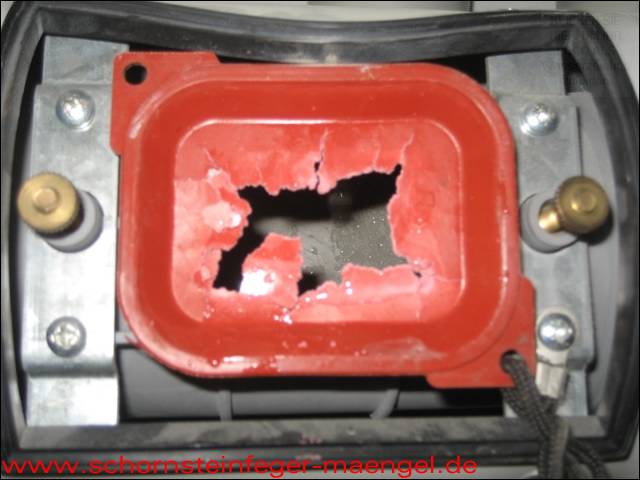

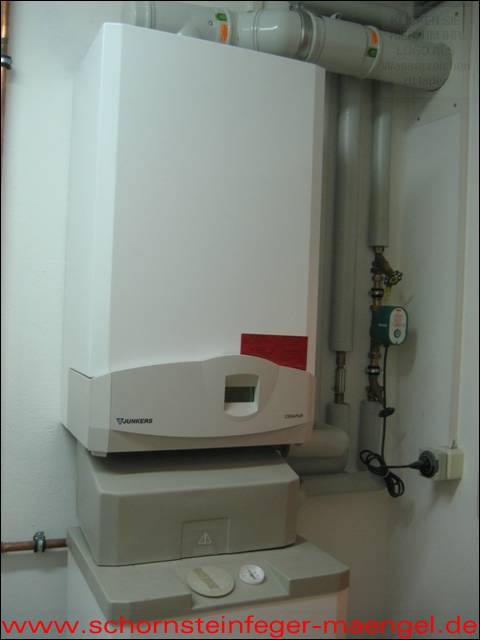

![](../photogallery/Brennwert/IMG_1623_small.jpg) ![](../photogallery/Brennwert/IMG_1616_small.jpg) ![](../photogallery/Brennwert/IMG_1617_small.jpg) |
![](../photogallery/Brennwert/b285_small.jpg) ![](../photogallery/Brennwert/b284_small.jpg) ![](../photogallery/Brennwert/b283_small.jpg)
typischer Mangel - Dichtung der Revisionsöffnungen lösen sich durch das
Kondensat auf! |
![](../photogallery/Brennwert/IMG_8732_small.jpg) ![](../photogallery/Brennwert/IMG_8731_small.jpg) ![](../photogallery/Brennwert/IMG_8730_small.jpg) ![](../photogallery/Brennwert/IMG_8727_small.jpg) ![](../photogallery/Brennwert/IMG_8729_small.jpg)

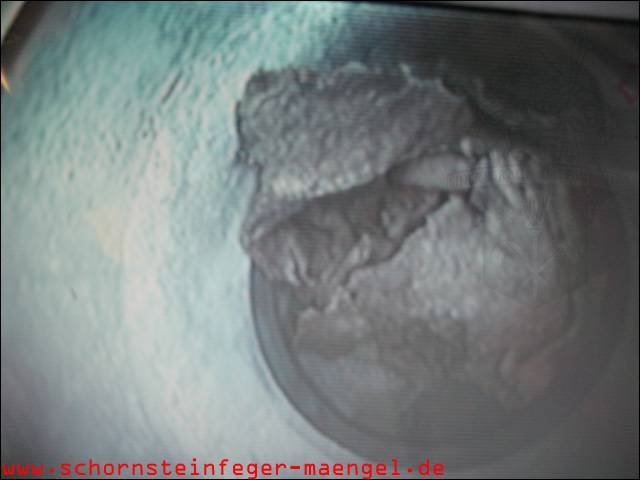

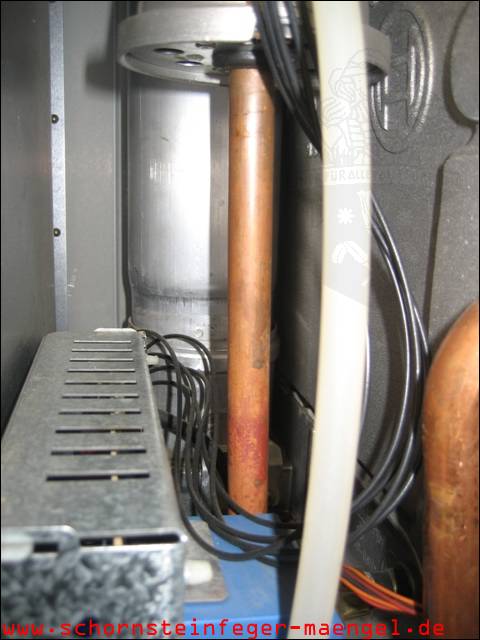

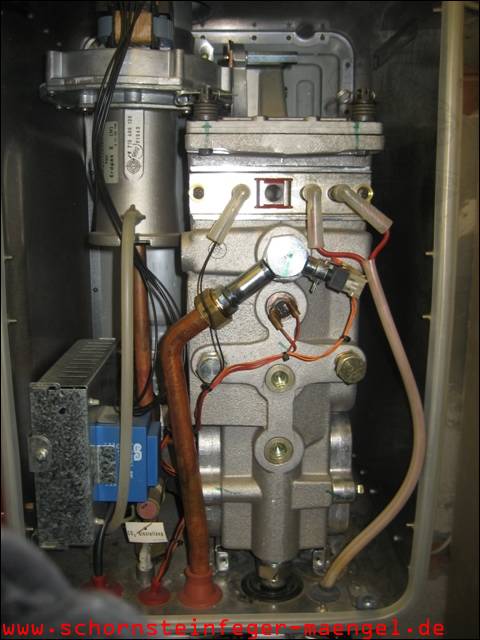

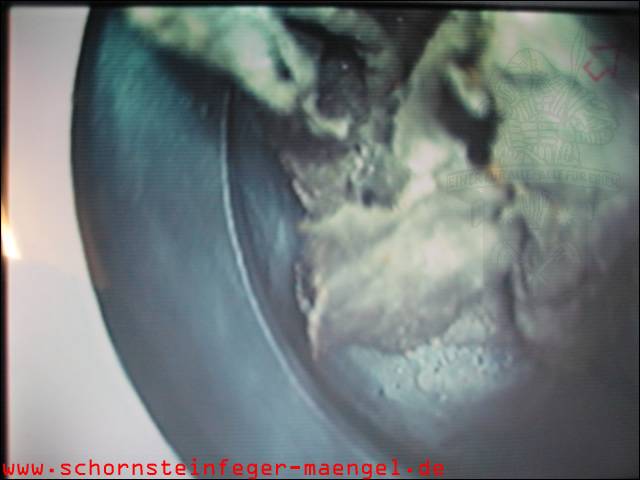

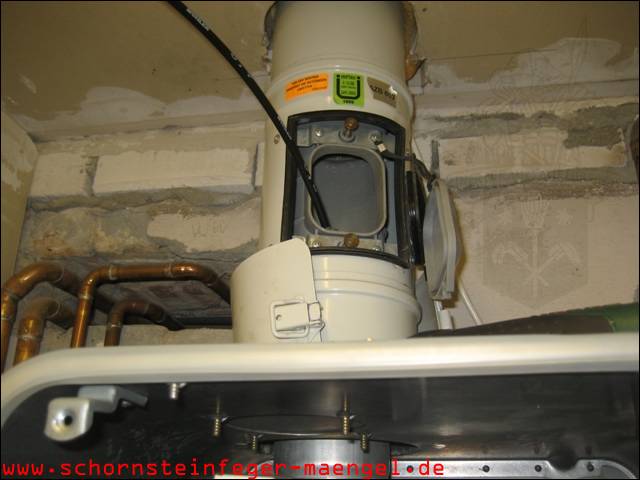

Kamerauntersuchung ergab: Schallschutz bei dieser ersten
Serie von Brennwerttechnik im innen liegenden Abgasrohe so ineinander
gerutscht, dass der Abgasweg und Kondensatablauf verstopft ist! |
![](../photogallery/Brennwert/IMG_6490_small.jpg) ![](../photogallery/Brennwert/IMG_6491_small.jpg)

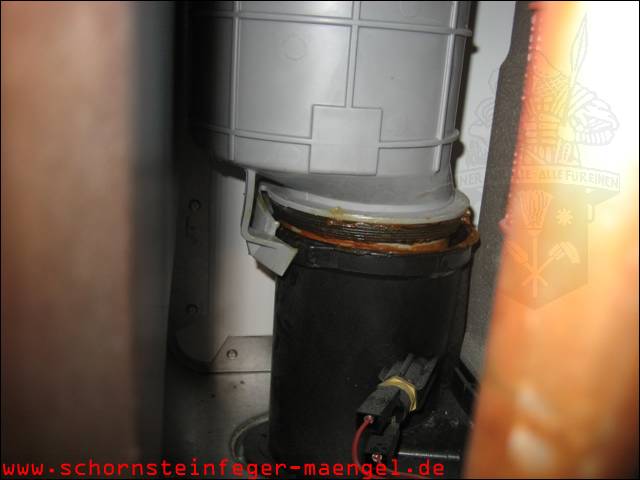

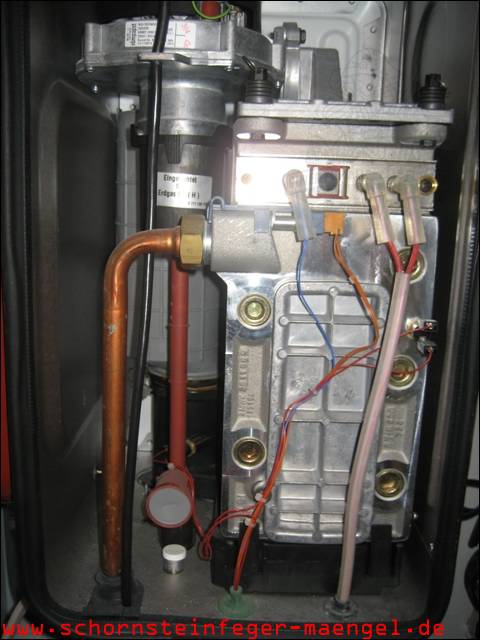

Abgasaustritt am innen liegenden Schalldämpfer, da Bajonettverschluss nach
Wartung nicht korrekt verschlossen |
|
